带圆弧弯臂双安装孔异形连接支座

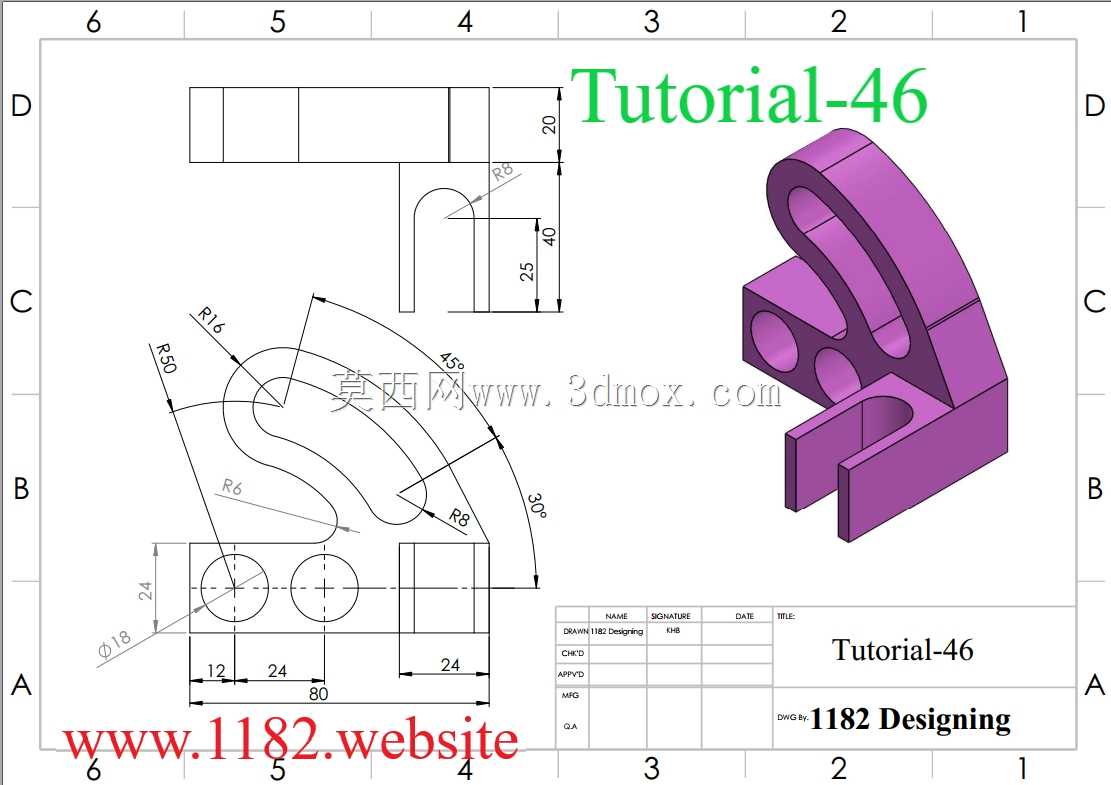

　　这类异形弯臂支座常应用在轻工输送线的侧边挡料定位、小型工装夹具的角度支撑、非标自动化设备的传感器安装支架场景中，区别于标准角座与直连支座，它的弧形弯臂结构可以在有限安装空间内避让相邻的运动部件，避免设备运行过程中出现结构干涉。从结构功能来看，底部的矩形凸台是主要的安装定位基准，凸台上开设的两个同轴通孔用于穿装螺栓，将整个支座固定在设备的安装基板上，两个孔的中心距按照图纸标注为24mm，孔的直径为18mm，适配常用的M16规格连接螺栓，安装时可搭配平垫与弹垫提升防松性能，底部安装边的总长度为80mm，单侧安装边距最近孔中心的距离为12mm，最外侧孔到支座端部的距离为24mm，这个尺寸边界可以保证安装时螺栓有足够的扳手操作空间，

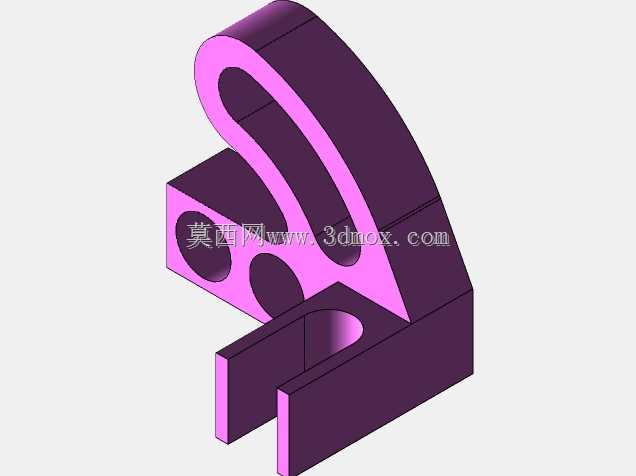

　　不会因为边距过小导致安装时无法拧紧。上部的弯臂部分采用多段圆弧平滑过渡，分别由R50、R16、R8、R6四段不同半径的圆弧相切连接成型，这种圆弧过渡设计一方面可以降低结构的应力集中系数，在承受侧向载荷时不会出现直角处的应力突变，提升构件的抗疲劳性能，另一方面圆弧外形可以避免尖锐棱角对设备操作人员造成划伤，符合机械安全设计的基本要求。弯臂顶端的矩形块厚度为20mm，侧面开设有U型开口槽，槽的深度方向尺寸为40mm，槽底到安装面的高度为25mm，这个U型槽主要用于卡装圆杆类的导向轴或者传感器的安装杆，不需要额外加工抱箍结构，直接通过槽侧的顶丝即可固定外接杆件，安装调整时可以沿着槽的深度方向微调杆件的伸出长度，适配不同的安装位置需求。

　　设计这类零件时，首先要确定底部安装面的平面度公差，保证安装后支座不会出现倾斜，两个安装孔的同轴度需要控制在0.1mm以内，避免螺栓穿装时出现别劲的情况；弯臂部分的圆弧相切处要保证曲面顺滑，建模时不能出现尖角或者断差，否则后续加工时会出现刀具轨迹突变，影响加工表面质量；顶端U型槽的两个侧面需要保证平行度，槽宽尺寸按照配合要求设置合理公差，保证外接杆件可以顺利卡入同时不会出现过大的间隙。从安装边界来看，整个零件的总高度从底部安装面到弯臂最顶端的尺寸可以通过圆弧半径与直段尺寸推算得出，安装时需要预留弯臂外侧30度夹角范围内的空间，避免相邻部件在运动时碰到弯臂的弧形外轮廓，零件的整体厚度方向尺寸保持一致，

　　适合采用板材铣削或者3D打印快速成型，小批量制作时也可以采用铸造成型后再精加工安装孔与配合面，不同加工工艺下需要注意对应位置的加工余量预留，比如铸造时安装孔与U型槽需要预留2-3mm的加工余量，保证精加工后尺寸符合设计要求。这类支座在实际使用中承受的载荷主要是垂直于安装面的下压力以及弯臂侧向的扭力，设计时通过多段圆弧的过渡结构将载荷均匀传递到底部的安装凸台，不会出现局部应力过大导致的结构断裂，相比直臂式支座，它的弧形结构可以在相同的安装空间内获得更大的横向伸出距离，同时结构重量更轻，在对设备重量有要求的移动工装场景中也能适用。
