铰接式双孔连接支座机械结构设计

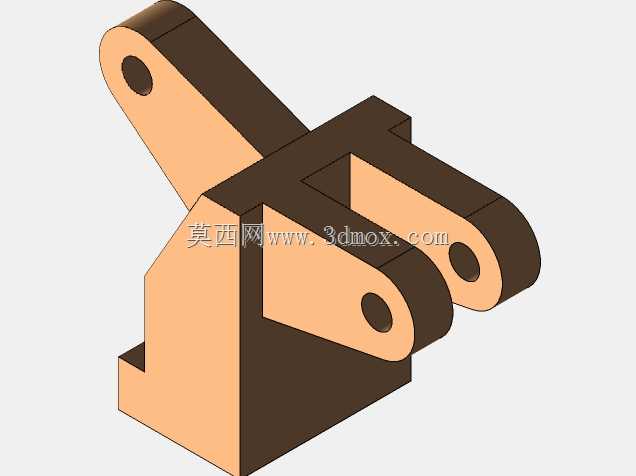

　　这类铰接式双孔连接支座，在轻工自动化输送线、小型工装夹具的摆臂联动结构、非标设备的连杆传动单元中应用十分广泛，核心作用是作为固定基座与活动摆臂之间的铰接承载节点，既承担静态工况下的竖向支撑载荷，也能承受摆臂往复摆动过程中产生的交变侧向力矩，避免活动构件与安装基面直接摩擦损耗。从结构功能来看，支座底部为整块矩形安装基面，基面无多余镂空结构，可通过螺栓直接固定在设备型材框架或安装台面上，底部与安装面的接触面积经过尺寸匹配，能保证在额定载荷下不会出现局部压溃或安装松动；上部伸出的两个同轴带孔耳板，是与活动摆臂配合的核心部位，耳板的孔位同轴度公差控制在0.02mm范围内，装配时穿入铰接销轴即可实现摆臂的定轴摆动，耳板外侧做了圆弧过渡处理，

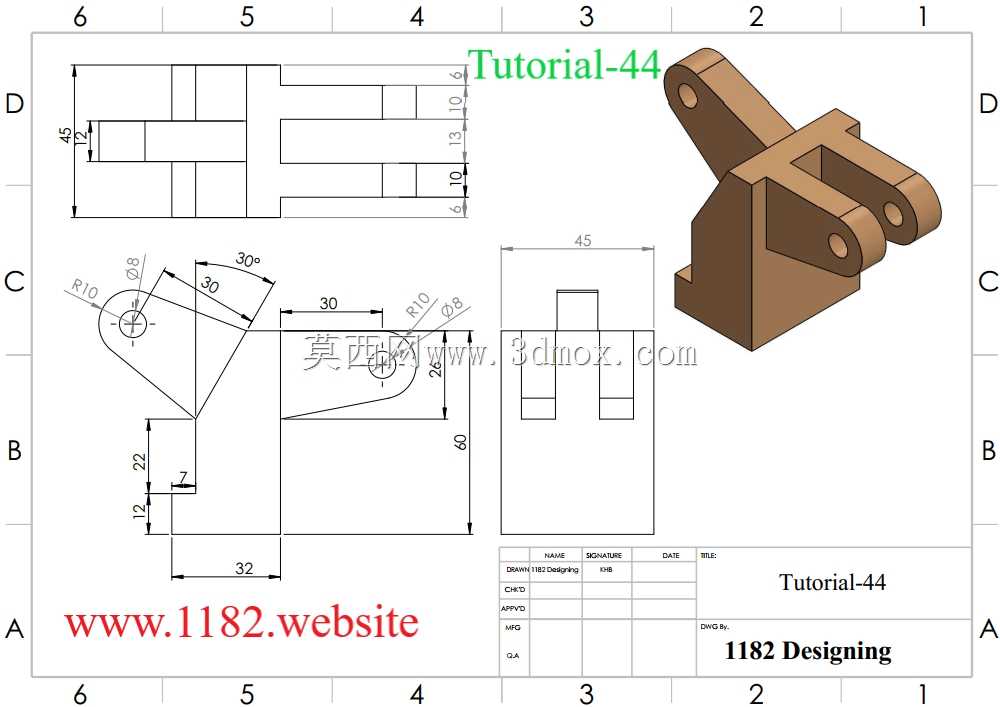

　　可减少应力集中，避免长期受交变载荷出现耳板根部断裂的问题。设计过程中，首先要明确安装边界的尺寸约束：底部安装段的总宽度为45mm，安装基面的长度方向尺寸匹配常规40系列铝型材的安装孔距，不需要额外加工转接板即可直接装配；上部耳板的铰接孔中心距离底部安装面的高度为45mm，这个高度尺寸是根据配套摆臂的摆动行程确定的，能保证摆臂在30度的摆动角度范围内，不会与底部安装基面或周边固定构件发生运动干涉。耳板上的铰接孔直径为φ8，孔口做了1mm的倒角，既方便销轴装配时的导入，也能去除孔口的加工毛刺，避免装配时刮伤销轴表面。支座侧面的斜向加强结构是设计中的关键细节，从底部安装基面的侧边延伸至耳板根部，斜向角度经过受力仿真优化，

　　在不额外增加整体重量的前提下，将耳板根部的弯曲应力降低了40%左右，斜筋与主体连接的位置全部采用R10的圆角过渡，避免铣削加工时出现应力集中的尖角，同时也能减少热处理过程中的开裂风险。从加工工艺角度来看，这个零件可采用整块45号钢铣削成型，加工时先铣出底部安装基准面，再以基准面定位加工上部耳板的孔位，能有效保证孔位与安装面的垂直度要求；如果用于载荷较小的轻工设备场景，也可采用铝合金压铸成型，能进一步降低零件自重与生产成本。实际选型应用时，需要注意铰接孔的配合公差，若摆臂摆动频率较高，可在孔内加装铜套或自润滑轴承，减少销轴与孔壁的磨损，延长构件的使用寿命；安装时底部的固定螺栓需要加装防松垫圈，避免设备运行过程中的振动导致螺栓松动，

　　影响铰接结构的运动精度。这类支座的结构设计没有多余的冗余特征，所有尺寸都围绕安装适配性、承载能力、运动无干涉三个核心要求设定，既满足了机械结构的强度刚度要求，也兼顾了加工装配的工艺性，是小型非标传动结构中十分典型的铰接支撑构件。
