带叉形接头环形连接座机械构件

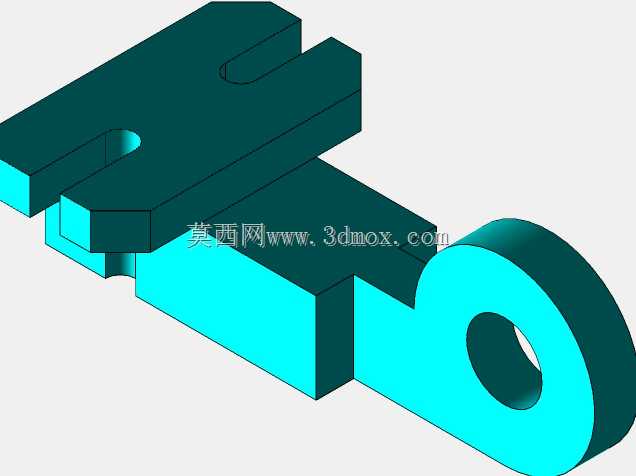

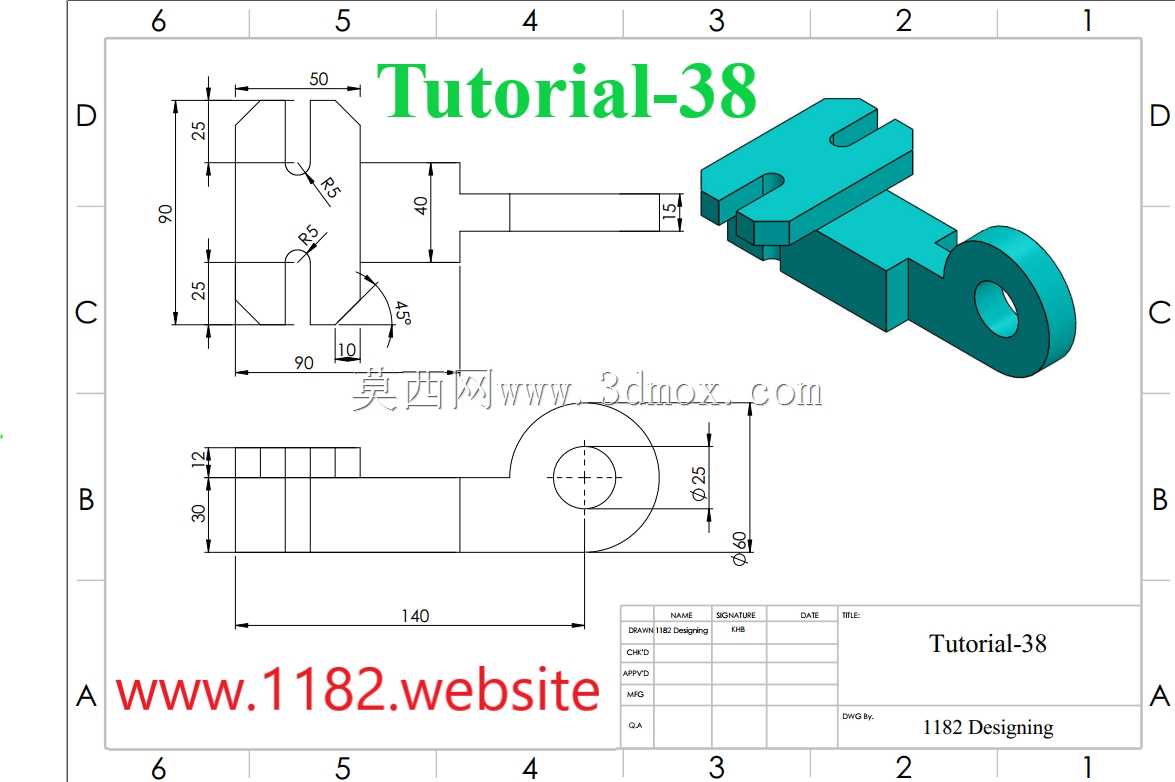

　　该构件属于机械传动与定位系统中常用的连接类零件，在轻工自动化输送线、小型工装夹具定位模块、非标设备的连杆传动单元中应用十分广泛，日常工况下主要承担相邻部件的铰接定位、扭矩传递以及行程限位作用，可配合圆柱销、铰接轴完成两个相对运动部件的活动连接，也可通过端部叉形结构嵌入配套卡槽实现快速装拆的定位配合。从结构设计逻辑来看，零件整体采用一体化切削加工的成型思路，主体分为三个功能段：一端为带通孔的环形铰接座，另一端为开有对称卡槽的叉形接头，中间通过等截面矩形连接臂完成两个功能端的刚性衔接。环形座部分的外圆直径为60mm，内孔直径为25mm，内孔作为铰接配合面，设计时严格控制了孔的圆柱度与端面垂直度，保证铰接轴穿入后转动顺畅无卡滞，

　　环形座的端面厚度为12mm，可承受径向载荷下的端面挤压应力，避免长期铰接转动后出现端面磨损变形。中间连接臂的截面尺寸为15mm×40mm，总长度方向从环形座端面到叉形接头根部的尺寸为140mm，连接臂与两端功能段的过渡位置均采用圆角过渡，其中靠近叉形接头处的过渡圆角为R5，靠近环形座处的过渡圆角为R25，圆角设计可有效降低应力集中系数，避免零件在承受交变载荷时在过渡位置出现断裂失效。叉形接头部分的总高度为90mm，接头端部开有对称的卡槽结构，卡槽的定位尺寸距离接头顶端为25mm，卡槽的开口宽度与配套卡接件的厚度匹配，接头上还设计有45°的导向倒角，方便装配时快速对准嵌入，接头侧面的10mm尺寸定位凸台可在卡接到位后实现轴向限位，

　　防止连接过程中出现轴向窜动。从安装边界来看，零件装配时需要预留的最小空间范围为长度方向140mm、宽度方向60mm、高度方向90mm，环形座内孔可适配直径25mm的标准铰接销，叉形接头的卡槽可卡入厚度匹配的连接板件，装配时无需额外焊接工序，仅通过销连接与卡接即可完成固定，拆装维护十分便捷。在实际工况适配中，该零件可承受的静态拉载荷可达数千牛，能够满足大部分小型非标设备、工装夹具的连接强度需求，零件表面无复杂曲面结构，既可以采用整块方料铣削加工成型，也可通过精密铸造完成毛坯制作后再进行关键配合面的精加工，加工工艺性良好，关键配合面的粗糙度要求控制在Ra1.6即可满足转动与卡接的配合需求，非配合面的粗糙度达到Ra6.3即可，

　　能够在保证使用性能的前提下控制加工成本。在结构细节处理上，叉形接头的卡槽根部设计有R3的退刀槽，既方便铣削加工时刀具退刀，也能避免卡接件装配时与槽根发生干涉，环形座的内孔两端设计有1×45°的倒角，方便铰接轴穿入时的导向，同时去除孔口毛刺避免装配时划伤操作人员或配合零件表面。
