双孔带肋弧形支撑座结构设计

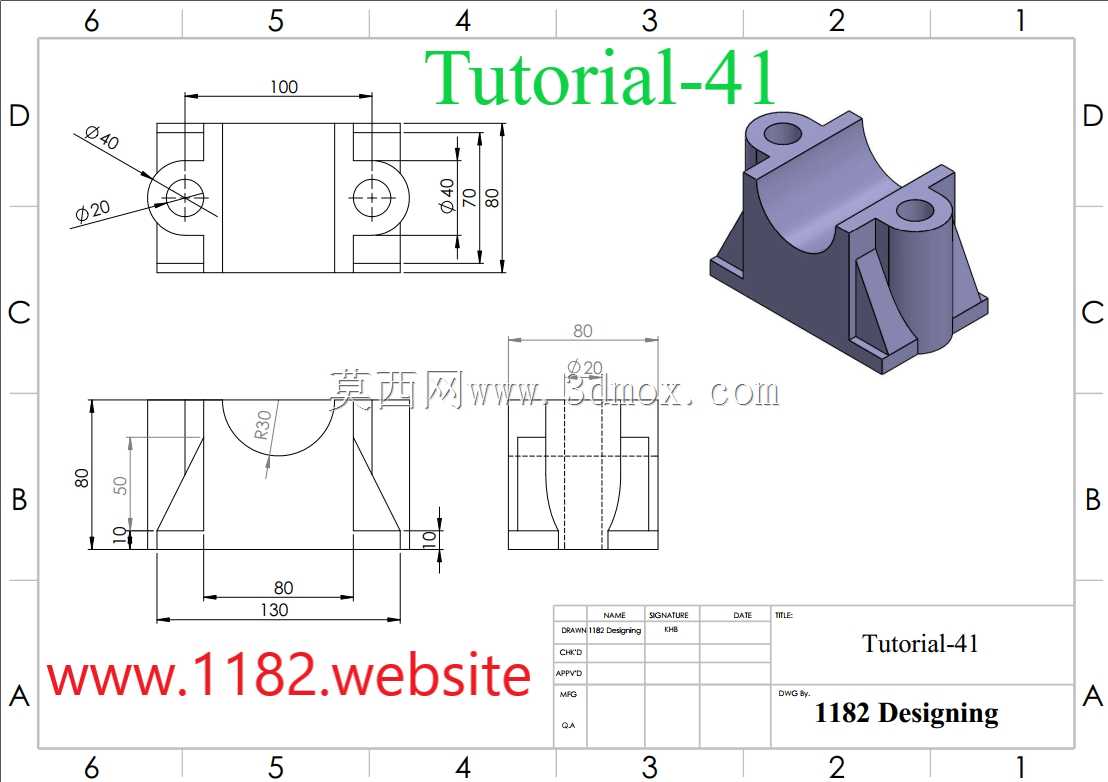

　　这类带双安装孔的弧形支撑座，常见于中小型输送设备、轻工生产线的铰接支撑点位，也会在非标自动化设备的摆动机构、工装夹具的翻转支撑结构中作为核心承载件使用，主要承担径向载荷传递、铰接轴定位、摆动轨迹约束的功能，相比单孔支座，双孔结构可同时适配两根平行铰接轴的安装需求，弧形支撑面可直接贴合圆柱类被支撑构件的外圆面，省去额外的轴瓦适配垫片，减少装配累计误差。从结构设计逻辑来看，主体采用矩形底板作为安装基准，底板上预留的沉孔可适配M10规格的内六角螺栓，安装时可将整个支座固定在设备机架的安装平面上，底板与上方弧形支撑体之间设置的三角形加强肋，沿支座宽度方向对称布置，可有效抵消支撑面承受径向载荷时产生的倾覆力矩，

　　避免支撑体与底板衔接处出现应力集中断裂的问题，肋板的厚度取主体壁厚的0.8倍，既保证结构刚度，又不会过多增加零件整体重量。上方的两个同轴安装孔，孔径设计为φ20，孔端带有φ40的锪平端面，可保证铰接轴安装时轴肩与支座端面完全贴合，避免铰接轴安装偏斜导致的转动卡滞，两个安装孔的中心距为100mm，与弧形支撑面的中心轴线平行，弧形支撑面的半径为R30，可直接支撑直径φ60的圆柱类构件，支撑面的宽度为70mm，与被支撑构件的接触长度匹配，可降低接触面的压应力，减少长期承载后的磨损变形。从尺寸边界来看，整个支座的总长度为130mm，总宽度为80mm，总高度为80mm，底板厚度为10mm，

　　安装时需要在机架上预留至少140mm*90mm的平整安装平面，安装孔的跨距为80mm，对应机架上的安装孔位需要按照该尺寸提前加工，避免现场扩孔影响安装精度。设计过程中，特意将两个安装孔的外圆柱段延伸出支撑体侧面5mm，可在铰接轴安装时加装防尘密封圈，阻挡车间环境中的粉尘、切削液进入铰接转动副，延长铰接轴与衬套的使用寿命，弧形支撑面的表面粗糙度要求控制在Ra3.2以内，保证与被支撑圆柱面的接触贴合率不低于70%，避免局部点接触导致的压溃变形。这类支座的材质通常选用HT200灰铸铁铸造而成，铸造后经过时效处理消除内应力，再进行机加工，可保证长期使用过程中尺寸稳定，不会因为应力释放导致安装孔位偏移，对于载荷较大的使用场景，

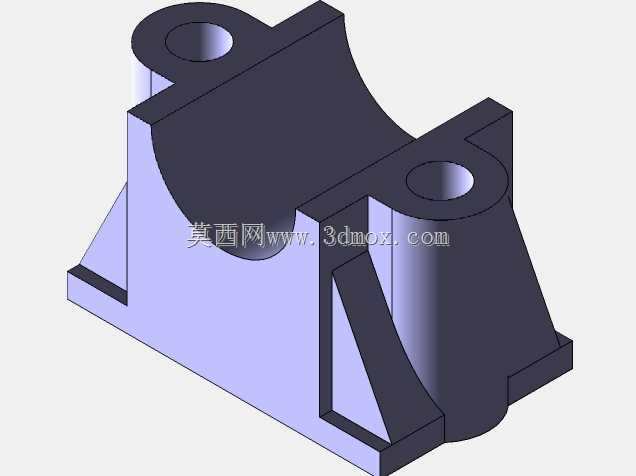

　　也可选用Q235钢板焊接后加工，焊接后同样需要去应力处理，避免焊接变形影响装配精度。在实际设备维护中，这类支座的失效形式通常为安装孔磨损、肋板根部开裂、弧形支撑面压痕变形，设计时在安装孔内预留了加装铜衬套的余量，当衬套磨损后可直接更换衬套，无需更换整个支座，降低设备维护成本，肋板与底板、支撑体的衔接处均设置了R5的铸造圆角，避免应力集中，提升零件的抗疲劳性能。在三维建模过程中，需要重点保证两个安装孔的同轴度公差控制在φ0.02mm以内，安装孔轴线与底板安装面的平行度公差不大于0.03mm，弧形支撑面的轴线与安装孔轴线的平行度公差同样需要控制在0.03mm以内，否则会导致铰接轴转动卡滞、被支撑构件受力偏载的问题，建模时可先绘制底板的草图，拉伸生成底板实体，再绘制上方支撑体与肋板的轮廓，通过拉伸、切除命令生成主体结构，最后对安装孔、锪平面、圆角等细节特征进行处理，生成工程图时需要将各视图的尺寸标注清晰，重点标注形位公差与表面粗糙度要求，指导后续生产加工。
