带叉形夹口的立式安装支座结构设计

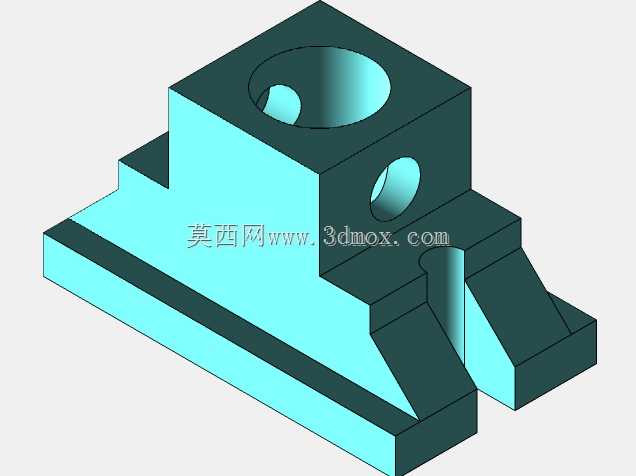

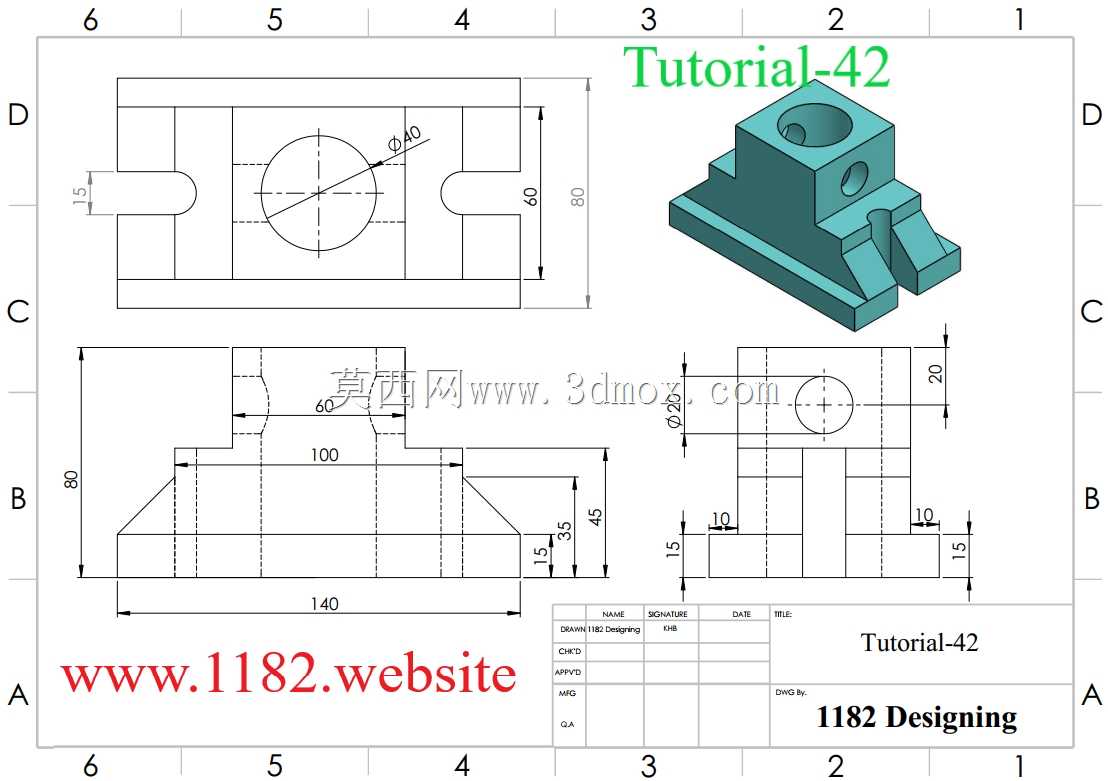

　　在工装夹具、小型自动化输送线的侧边定位工位，这类带叉形夹口的立式支座是十分常见的支撑定位元件，日常多承担工件侧向抵接、小型检测元件安装基座的功能，区别于普通平板式安装座，其下部的叉形开口可以直接卡入生产线的型材导轨侧边，不需要额外加工避让槽就能完成快速预装，适配多数轻型装配工位的快速换型需求。从结构设计逻辑来看，该零件采用下宽上窄的梯台过渡结构，底部安装边总长度控制在140mm，总高度为80mm，底部安装边厚度15mm，两侧各预留10mm宽的安装孔位加工区域，安装时可以通过螺栓直接固定在设备台面或者型材框架上，梯台段的45度斜角过渡既可以减少上部载荷对根部的应力集中，也能避免安装时与台面上的相邻零件产生边角干涉。

　　上部的主体立块宽度为60mm，厚度方向尺寸为80mm，顶面中心加工有直径40mm的竖直通孔，可用于穿装定位销或者固定导杆类零件，立块侧面预留的横向小孔可用于安装紧定螺钉，锁定穿入竖直孔内的杆件位置，防止工作过程中出现轴向窜动。立块下部两侧的U型开口槽宽度为15mm，槽的深度与底部安装边的厚度匹配，当需要在导轨上调整支座位置时，只需要略微松开安装螺栓，就可以沿着导轨方向滑动调整位置，不需要完全拆下螺栓就能完成工位间距的微调，这一设计在多工位并行的装配线上能大幅减少换型调整的辅助时间。零件的叉形夹口位于梯台结构的前侧，两个夹爪之间的开口尺寸经过适配设计，可卡入常见厚度的板件侧边，夹爪的端面做了15度的倒角处理，

　　卡入工件时可以起到导向作用，即使工件存在小幅的位置偏差，也能顺着倒角滑入夹口完成定位，不会出现硬卡顶死的情况。从加工工艺角度考量，该零件的所有外形面都可以通过普通铣床完成加工，竖直孔与横向小孔可通过钻床一次装夹完成加工，不需要特殊的定制刀具，小批量加工时成本可控，适合作为通用工装配件批量预制储备。在实际使用场景中，这类支座常成对布置在工件输送路径的两侧，配合顶部安装的缓冲头或者定位销，对输送到位的工件进行侧向限位，也可以单独作为小型气动元件的安装基座，将气缸或者传感器固定在指定的高度位置，其竖直通孔的设计也允许在孔内加装压缩弹簧，作为弹性缓冲支座使用，适配不同的工位功能需求。需要注意的是，安装时要保证底部安装面与固定台面完全贴合，避免出现倾斜导致上部安装的杆件垂直度超差，叉形夹口的工作面如果长期用于工件定位，可根据使用频率加装淬火垫片提升耐磨性能，延长零件的整体使用寿命。
