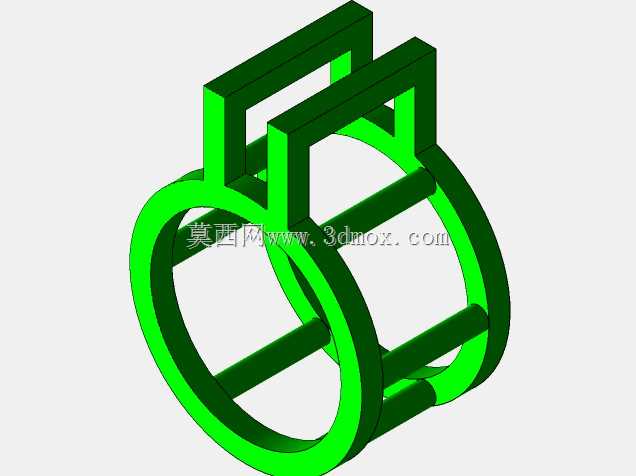

带法兰安装座的笼式环形连接构件

　　该构件属于机械系统中的连接支撑类零件，在轻工输送、小型工装夹具、模块化管线排布场景中应用较多，主要承担环形主体与外部安装基面的连接固定，同时通过上部笼式框架实现相邻杆件、管线或配套功能组件的限位与承载。从结构拆分来看，下部为带均布安装孔的圆形法兰盘，法兰盘中心区域做了内凹环形腔体，腔体壁厚均匀，可直接套接在对应外径的圆管、轴类零件外侧，通过法兰盘上六个沿圆周均匀分布的安装孔，使用螺栓即可完成与安装基面的刚性固定，安装时需注意法兰端面与安装面的贴合度，避免因间隙导致连接受力不均。法兰盘向上延伸出对称的连接耳座，耳座上加工有定位销孔与螺栓过孔，用于和上部笼式框架的底部支脚对接，耳座与法兰盘的过渡区域做了R5圆角处理，可有效降低应力集中，

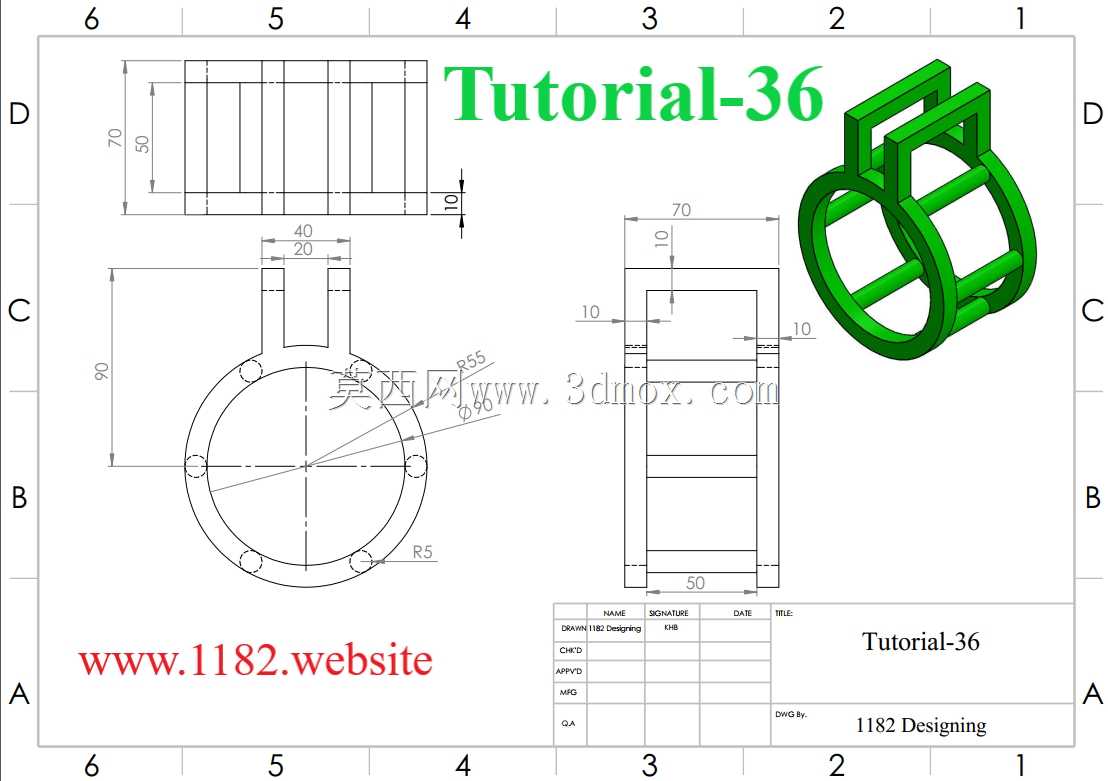

　　避免长期受交变载荷时出现根部断裂问题。上部笼式框架由四根纵向支撑肋与两道环形箍条焊接或一体成型构成，框架整体为矩形截面的笼状结构，内部形成贯通的容纳空间，可穿过需要固定的杆件、线缆或小型功能组件，框架的侧边与顶部均做了等宽的限位边，可防止穿入的组件出现径向窜动。从尺寸边界来看，法兰盘的外圆直径为Φ90，安装孔分布的节圆直径为Φ70，单个安装孔的直径为Φ8，可适配M6规格的连接螺栓；法兰盘总厚度为10mm，下部环形腔体的深度为50mm，腔体的内孔直径为Φ50，可匹配外径Φ50的外接管件；上部笼式框架的总高度为70mm，框架的外部宽度为50mm，纵向支撑肋的厚度为10mm，两道环形箍条分别布置在框架高度方向的1/3与2/3位置，

　　保证框架整体的抗扭刚度。设计过程中优先考虑了安装便捷性，下部法兰的安装孔采用均匀分布形式，现场安装时无需刻意调整周向角度，只要对齐孔位即可完成固定；上部笼式结构的镂空设计在保证结构强度的前提下，大幅降低了零件自身重量，同时减少了材料用量，适合批量加工生产。零件的受力路径设计较为合理，外部载荷通过上部笼式框架传递到两侧连接耳座，再均匀分散到整个法兰盘面，最终传递到安装基面，避免了局部应力过大的问题；所有棱边均做了倒钝处理，防止安装过程中划伤操作人员，也避免了应力集中导致的零件失效。在实际选型应用时，需确认外接管件的外径与法兰内孔的配合公差，若需要更高的连接强度，可在法兰端面增加密封垫片或调整螺栓的预紧力矩；

　　上部笼式框架的内部容纳空间可根据实际穿入组件的尺寸做适配调整，若需要固定多根管线，可在框架内部增加分隔筋条，实现多组件的独立限位。该构件的结构形式兼顾了连接刚性与轻量化需求，没有多余的冗余结构，所有尺寸均围绕安装适配与承载需求设定，适合作为模块化机械系统中的标准连接配件使用，在小型自动化设备的管线排布、工装夹具的杆件连接、输送线的辅助支撑等场景下均可直接选用。建模过程中需注意法兰安装孔的位置度公差，保证六个孔的中心均落在节圆上，避免安装时出现孔位错位；上部笼式框架的支撑肋与环形箍条的连接位置需做圆角过渡，保证焊接或一体成型时的结构强度，避免出现虚接或成型缺陷。
