双法兰弯型流体连接管路结构

　　这类带双安装法兰的弯型管路结构，在流体输送系统、小型动力单元的气路油路布设、中小型设备的冷却循环回路中都有广泛应用，核心作用是在存在空间错位的两个接口之间，建立平滑的流体导通路径，同时通过两端的法兰结构实现与相邻管路、设备接口的刚性固定与密封衔接，避免管路布设时强行弯折普通直管产生的应力集中、通径缩窄甚至管路折损问题。

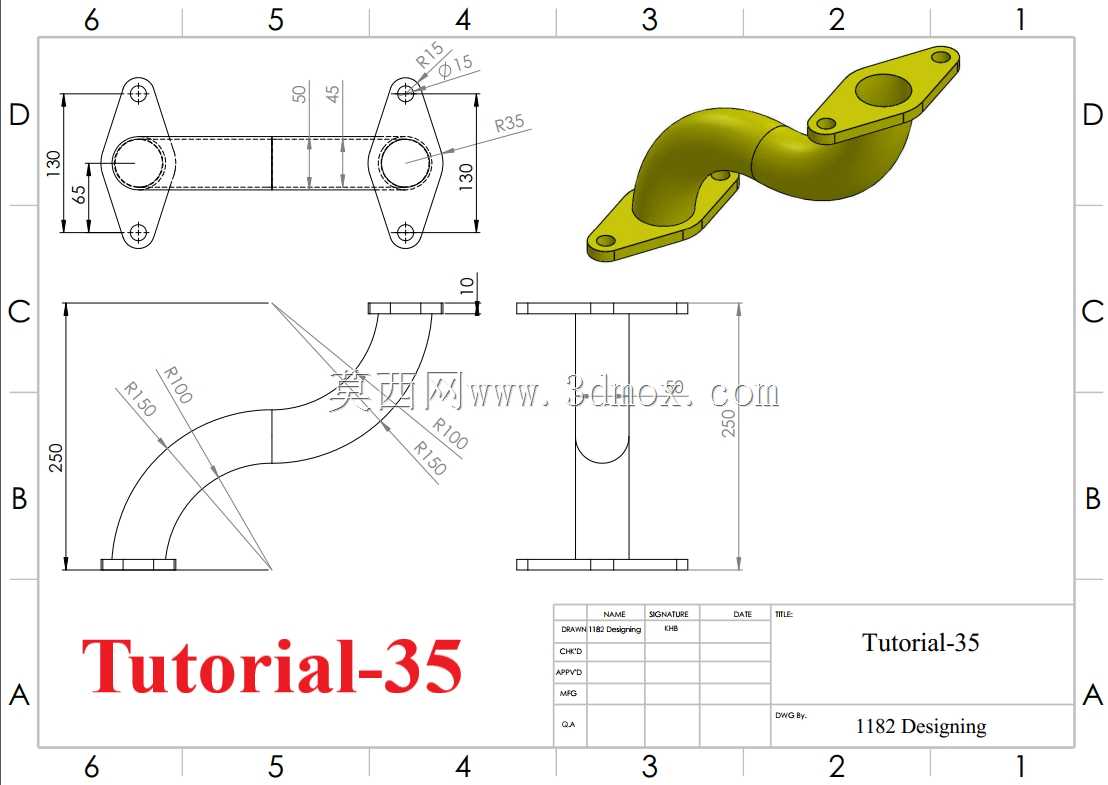

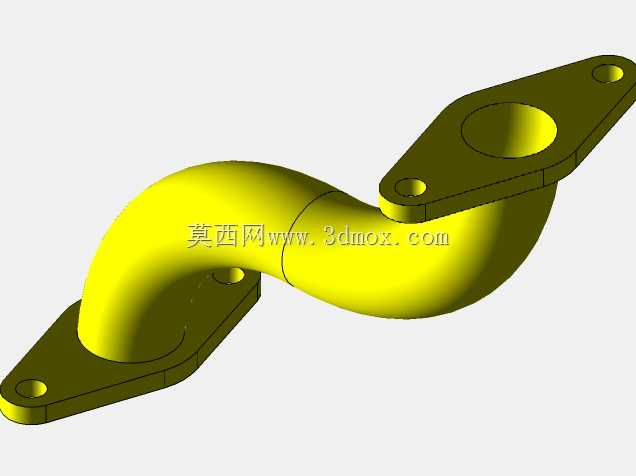

　　从结构设计逻辑来看，整个零件的核心是中间的弧形弯管段，两端分别衔接带安装孔的菱形法兰安装座，法兰端面与弯管的端口完全平齐，保证对接时密封面能够完全贴合。弯管段的曲率经过多段圆弧过渡设计，从图纸标注的曲率参数来看，采用了不同半径的圆弧顺滑衔接，没有出现直角弯折或者曲率突变的位置，这种设计一方面能够降低流体在管路内部流动时的局部阻力，减少流体经过弯道时的涡流产生，降低输送过程中的压力损失，另一方面也能避免管路内部出现应力集中的薄弱点，在承受内部流体压力或者外部安装载荷时，应力能够顺着圆弧管壁均匀分散，不会在弯折位置出现应力开裂的风险。

　　两端的法兰安装座采用菱形布局，每个法兰上设置三个安装孔，这种非对称的孔位布局能够起到防呆作用，安装时不会出现角度错位的问题，安装孔的位置距离弯管中心的尺寸经过精确核算，保证安装时螺栓有足够的操作空间，不会与弯管本体产生干涉。法兰与弯管衔接的位置做了圆角过渡处理，避免连接处出现直角应力集中，提升整个零件的结构强度，在承受管路振动或者压力波动时，衔接位置不会出现断裂失效。

　　从安装边界尺寸来看，两端法兰的安装孔中心距、法兰端面的相对位置都有明确的尺寸约束，两个法兰端面的空间夹角、中心距完全适配常见的错位接口安装场景，整体安装占用空间紧凑，不会在设备内部占用过多的布设空间，适合在空间局促的设备腔体内完成管路连接。弯管的通径尺寸保持全程一致，没有出现通径变化，保证流体在管路内的流速稳定，不会因为通径突变产生冲击、振动或者噪音。

　　在实际选型应用时，这类弯管结构可以根据输送介质的不同选择对应的加工材质，输送常规液压油、冷却水时可以采用碳钢或者铝合金材质加工，输送腐蚀性介质时可以更换为不锈钢或者工程塑料材质，法兰端面可以根据密封需求加工密封槽，搭配O型圈或者密封垫片实现端面密封，安装时通过螺栓穿过法兰上的安装孔锁紧，即可完成固定，安装拆卸都十分便捷，后期维护时不需要改动相邻的其他管路结构，只需要拆卸对应法兰的螺栓即可完成该段管路的更换。

　　建模过程中需要重点关注弯管段的多段圆弧衔接顺滑度，保证曲面连续没有折痕，法兰安装面的平面度需要满足密封要求，安装孔的位置度公差需要控制在合理范围内，避免安装时出现孔位错位无法装配的问题，管壁的厚度需要根据额定工作压力核算，保证足够的耐压强度，同时避免壁厚过大造成不必要的材料浪费与重量增加。这类管路结构相比采用标准弯头加直管拼接的管路结构，一体化的结构没有额外的衔接接缝，减少了潜在的泄漏点，整体结构刚性更好，抗振动疲劳的性能更优，适合在有持续振动的设备管路系统中使用，能够有效降低管路长期使用后出现接缝泄漏的概率。
