带叉形支座的立式圆柱连接构件

项目分类:通用机械零部件 发布时间:2021-11-21 ID:399982
  • 带叉形支座的立式圆柱连接构件
  • 带叉形支座的立式圆柱连接构件

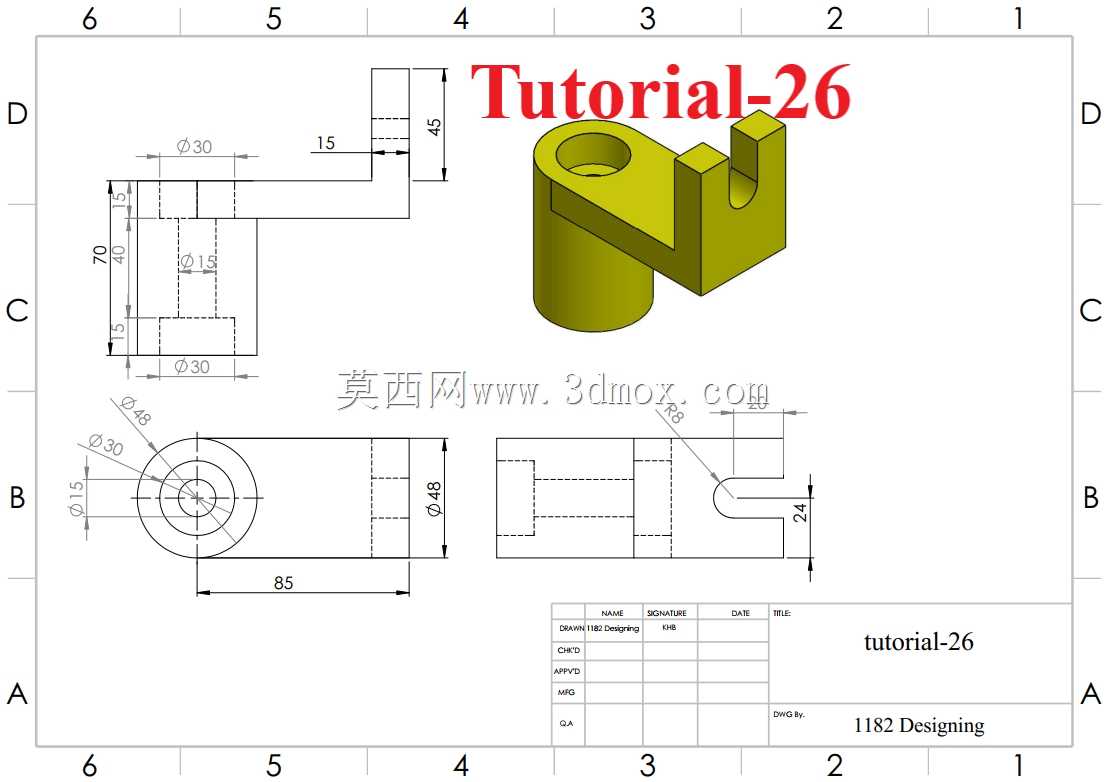

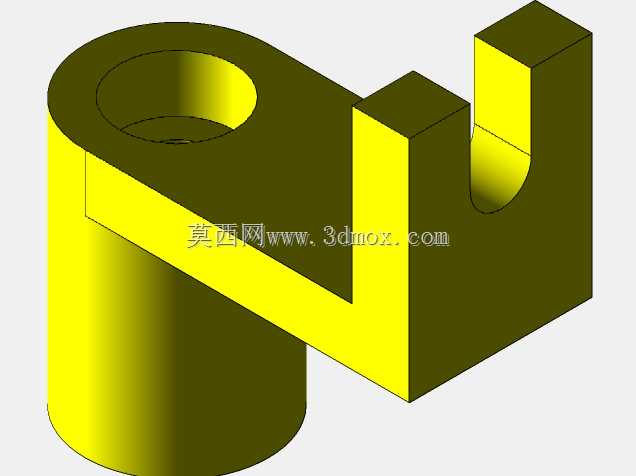

  该构件属于小型机械传动与支撑系统中的常用连接件,在轻工自动化输送线、小型工装夹具台、桌面级加工设备的摆臂机构中应用广泛,核心作用是实现立式轴类零件与水平摆臂的刚性连接,同时通过上端的叉形开口结构,为配套的铰接压块、连杆件提供安装定位基准,避免传动过程中连接部位出现径向窜动。从结构设计逻辑来看,构件主体采用立式圆柱作为承载基座,圆柱中心设置贯穿通孔,用于穿装定位销轴或者紧固螺栓,通孔与圆柱外圆保持严格同轴度,保证安装后轴件转动或者固定时的受力均匀,不会出现偏载磨损。圆柱侧部延伸出水平连接臂,臂端设置的叉形开口槽为U型结构,槽宽尺寸经过公差匹配,刚好适配对应厚度的连杆端头,槽底位置预留的安装孔可穿装铰接销,实现连杆与该构件的活动连接,

  满足小角度摆动的传动需求。从尺寸边界来看,圆柱主体的径向尺寸适配常规直径的安装孔位,水平臂的伸出长度控制在紧凑范围内,不会占用过多设备安装空间,叉形槽的深度满足铰接销的穿装强度要求,不会出现受力脱开的风险。设计过程中,水平臂与立式圆柱的衔接位置做了圆弧过渡处理,避免直角连接处的应力集中,在承受连杆传递的交变载荷时,过渡位置不会出现应力断裂的隐患。构件上的所有安装孔位都标注了严格的形位公差,中心通孔的圆柱度、叉形槽两侧面的平行度、水平臂上下端面与圆柱轴线的垂直度都做了明确要求,保证加工完成后能够直接与配套零件装配,不需要二次修配。在实际设备运行中,该构件既可以作为固定支撑座使用,将立式圆柱固定在设备基板上,

  通过叉形槽连接的连杆实现直线往复运动的力传递,也可以作为摆动件使用,以中心通孔的销轴为回转中心,带动侧部连接的连杆完成设定角度的摆动动作,适配不同的机构传动需求。从加工工艺角度考虑,该构件的外形结构规整,立式圆柱部分可采用车削加工一次成型,保证外圆与内孔的同轴度,侧部的水平臂与叉形槽可采用铣削加工完成,所有棱边位置都做了小倒角处理,既去除加工毛刺,也避免装配时划伤操作人员或者配套零件表面。在装配场景中,该构件的安装定位简单,仅需要通过中心通孔的紧固件完成轴向固定,叉形槽位置的铰接销穿装后加装轴用挡圈即可实现轴向限位,不需要复杂的调整工序,能够有效提升设备的装配效率。针对不同的使用工况,该构件可根据载荷大小选择不同的金属材质,常规轻载场景下采用普通碳素结构钢即可满足强度要求,有耐腐蚀需求的场景可更换为不锈钢材质,重载场景下可选用合金结构钢并做相应的热处理提升表面硬度与整体强度,适配不同行业的设备使用需求。
