双耳带台阶安装座机械零件结构设计

　　该零件属于机械传动与支撑系统中的铰接类安装支座，常见于轻工自动化输送线、小型工装夹具的摆动连接工位，也可作为小型气动执行元件的端部铰接支撑件使用，核心作用是为带铰接需求的运动部件提供稳定的安装基准，同时通过底部的台阶式安装面实现与设备机架的快速定位固定，上部的同轴双耳结构则用于穿装铰接销轴，连接摆臂、连杆类运动构件，实现绕销轴轴线的定轴摆动动作。

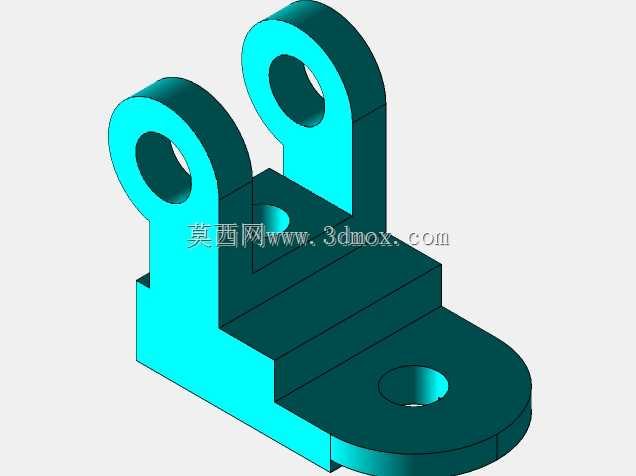

　　从结构设计逻辑来看，该零件采用一体化铸造成型后机加工的工艺路线设计，整体分为底部安装段、中部支撑段、上部铰接段三个功能区域。底部安装段为带单安装孔的椭圆凸台结构，椭圆长轴方向与上部双耳的对称轴线重合，单安装孔用于穿装锁紧螺栓，将整个支座固定在设备机架的安装面上，椭圆凸台的设计既可以增大与安装面的接触面积，降低连接面的压应力，避免长期受载后安装面出现压溃变形，也能在安装时起到防转定位作用，减少装配时的调整工作量。中部为两级台阶式支撑结构，台阶高度差根据上部铰接点的设计高度确定，既保证了上部双耳的支撑刚度，又通过台阶结构去除了非受力区域的多余材料，降低零件整体重量，同时台阶的垂直面可作为相邻部件安装时的轴向定位基准，减少装配时的尺寸链调整环节。上部为平行同轴双耳结构，两耳片的内孔直径一致且同轴度公差控制在0.02mm以内，保证铰接销轴穿装后不会出现卡滞，耳片外侧设置的圆弧过渡结构可有效降低应力集中系数，避免零件在承受交变摆动载荷时耳片根部出现疲劳断裂，两耳片之间的间距尺寸根据所连接的摆臂端部厚度设计，预留0.2-0.3mm的装配间隙，保证摆臂摆动时不会与耳片发生摩擦干涉。

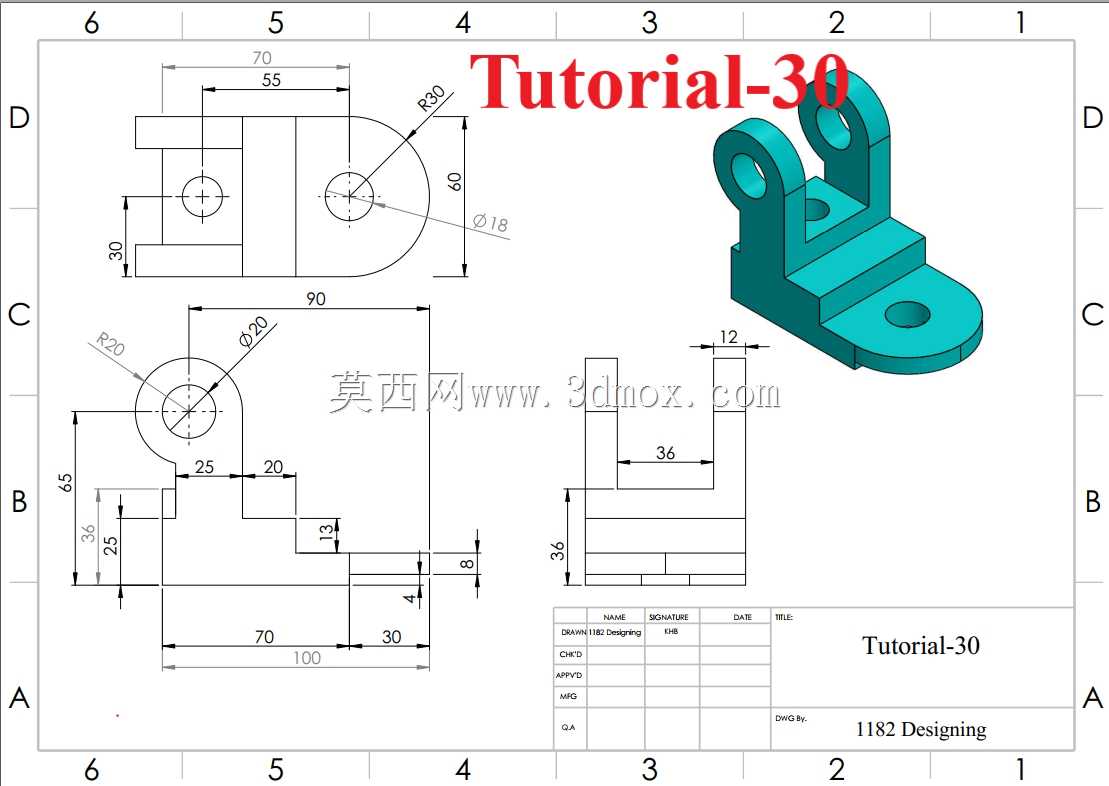

　　从尺寸边界来看，零件整体长度方向最大尺寸为100mm，宽度方向最大尺寸为60mm，高度方向最大尺寸为70mm，属于小型安装支座类零件。上部双耳的铰接孔直径为18mm，适配直径18mm的标准圆柱销轴，耳片外圆半径为30mm，保证耳片在铰接孔周围有足够的壁厚承受径向载荷；底部安装孔的中心距离零件左端面的尺寸为70mm，距离前端面的尺寸为25mm，安装时可直接按照该尺寸在机架安装面上加工对应的螺栓过孔，无需额外配做定位结构；中部台阶的上层台阶宽度为36mm，下层台阶宽度为48mm，台阶高度分别为12mm和24mm，该尺寸设计既保证了中部支撑段的抗弯截面模量满足载荷要求，又能适配多数小型摆臂机构的安装空间需求。

　　在实际应用场景中，该类支座通常承受径向铰接载荷与小幅摆动的交变载荷，设计时耳片根部的圆角过渡、铰接孔的表面粗糙度都做了针对性要求，铰接孔内表面粗糙度要求达到Ra1.6，可直接与销轴配合使用，也可根据使用需求压装铜套或直线轴承，提升铰接部位的耐磨性能；底部安装面的平面度公差控制在0.05mm以内，保证安装后与机架面贴合紧密，不会出现局部间隙导致的受力不均问题。零件的所有棱角处都设计了C1的倒角，既可以去除加工后的毛刺，避免装配时划伤操作人员，也能引导相邻部件顺利装配到位，减少装配卡滞的概率。对于需要频繁摆动的工位，还可在耳片侧面预留润滑油注油孔的加工位置，使用时可定期加注润滑脂，降低铰接部位的磨损，延长零件的整体使用寿命。
