弯管对接式弧形连接支架结构设计

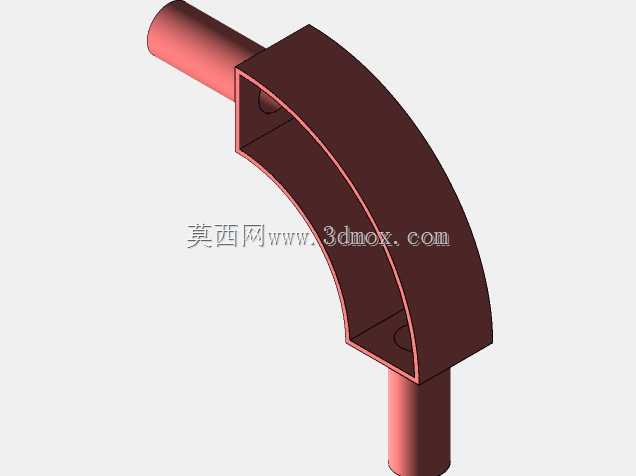

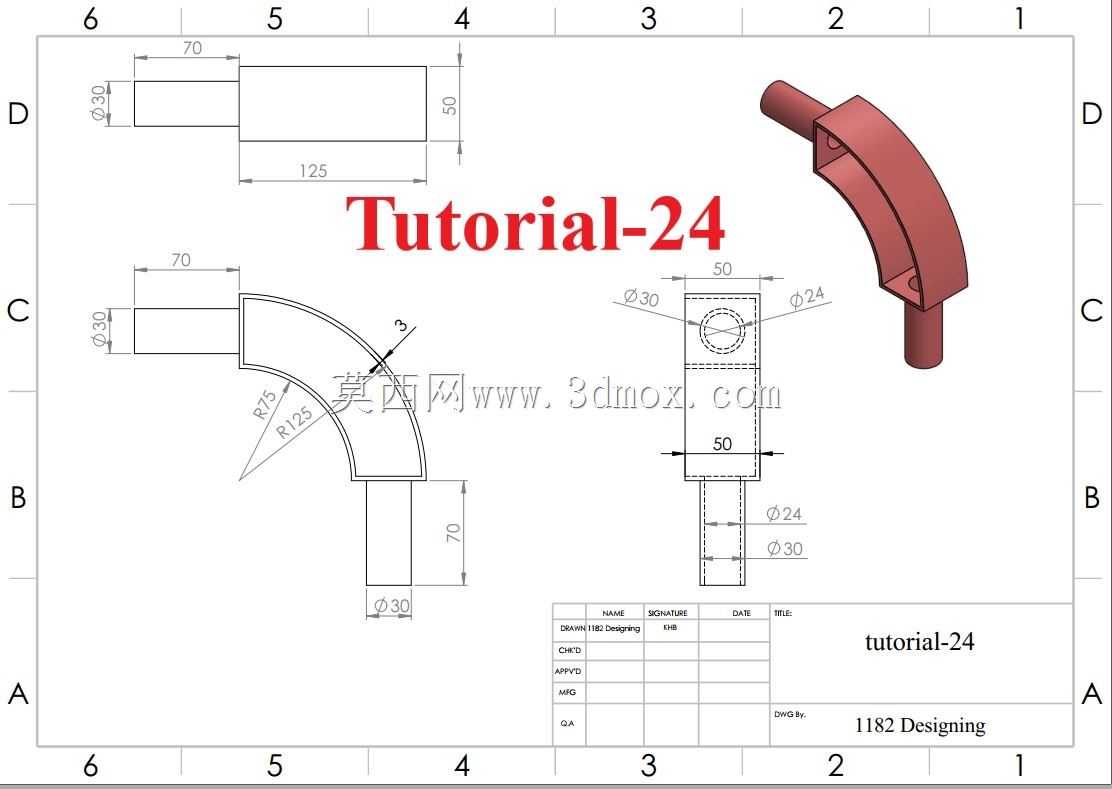

　　这类弧形弯接构件常见于流体输送管路的转向支撑场景，在小型液压管路排布、气动系统管线固定、低压流体输送管线的90度转向位置都能见到这类构件的应用，它同时承担管路对接、转向导向、结构支撑三重作用，避免管线在弯折位置出现应力集中导致的管路变形、密封失效问题。从结构设计逻辑来看，构件主体采用90度弧形弯段作为核心承载部分，弯段的内外圆弧半径做了差值设计，内弧半径125mm、外弧半径875mm？不对，仔细看尺寸标注，内弧R125，壁厚对应3mm的差值，保证弯段整体的结构强度，不会因为管路内压或者外部载荷出现形变。两端的直段接口做了等径设计，接口外径30mm、内径24mm，直段长度70mm，和标准外径的硬管可以直接承插对接，

　　接口位置预留的50mm长度的安装平面，上面开有直径30mm的定位孔，安装时可以通过螺栓穿过定位孔将构件固定在设备机架或者安装基座上，不需要额外设计焊接支架，减少现场安装的焊接工作量，也方便后期维护拆卸。直段和弧形段的过渡位置做了圆角过渡处理，避免直角位置的应力集中，在长期受管路振动载荷的工况下，过渡位置不会出现疲劳断裂的问题。从安装边界来看，构件整体的安装占用空间在长宽方向分别为125mm+70mm、70mm+50mm的矩形范围内，安装时只需要在基座上预留对应两个安装孔的位置，孔距50mm，就可以完成固定，不需要过大的安装空间，适合在设备内部管线排布紧凑的场景使用。构件的两个直段接口轴线呈90度垂直分布，

　　对接的管路分别沿水平和垂直方向排布，弧形段的曲率经过计算，流体经过转向位置时的流阻更小，不会出现直角转向带来的流体紊流、压力损失过大的问题，对于输送带有微小颗粒的流体介质时，也不容易在转向位置出现积料堵塞的情况。在设计建模过程中，这类构件需要重点关注弧形段的壁厚均匀性，因为弧形段在成型时如果是采用弯管工艺，要避免外侧壁厚减薄过多导致强度不足，内侧壁厚堆积导致通径变小；如果是采用机加工或者铸造成型，要保证圆弧面的尺寸公差，和两端直段的同轴度控制在合理范围内，避免对接管路时出现错位，导致密封件安装不到位出现泄漏。安装平面的平面度也有相应要求，保证固定时构件和安装基座完全贴合，不会出现安装应力，长期使用后不会因为安装应力导致构件变形。

　　这类构件在小型自动化设备的气动管线排布、小型液压站的管路连接、实验台的流体管路搭建中都有广泛的适配性，相比采用标准弯头加焊接支架的方案，一体化的弧形连接支架减少了零件数量，安装步骤更简单，整体结构的刚性更好，抗振动性能更强，在设备长期运行过程中不需要频繁检查管路支架的松动情况。尺寸设计上，直段的70mm长度足够容纳管接头的卡套或者密封胶圈的安装位置，不需要额外增加接长段，50mm宽度的安装边刚好可以容纳M6或者M8的固定螺栓，螺栓孔和直段轴线的位置偏差控制在0.1mm以内，保证安装后管路的走向精度，不会出现管路别劲的情况。弧形段的3mm壁厚可以承受1.6MPa以内的流体压力，满足大部分低压流体输送、气动系统的压力要求，如果应用在更高压力的场景，可以对应调整壁厚尺寸，整体结构的设计逻辑具备很好的参数化调整空间，可以根据不同的管路通径、安装空间、压力等级调整对应尺寸，快速衍生出适配不同工况的系列化构件。
