弯管型法兰连接支座结构设计

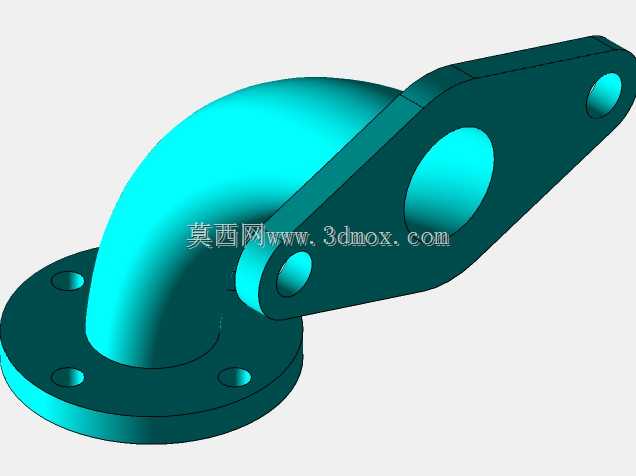

　　该弯管型连接支座属于管路系统与设备机架衔接的核心承载构件，常见于流体输送管网、小型动力设备的管路固定工位，也可作为气动系统、液压管路的转角支撑件使用，在需要改变管路走向同时承担端部载荷的场景中适配性极强。从结构功能来看，下端圆形法兰为安装固定端，盘面均布螺栓孔可与基座、设备壳体的对应法兰面通过螺栓锁紧，实现整个构件的刚性固定，法兰端面的平面度公差需控制在合理区间，避免安装后出现密封失效或者连接应力集中的问题。上端的菱形铰接板为功能连接端，板上的两个通孔用于穿装铰接销轴，可与被支撑的管路端部、摆动构件形成铰接副，允许被连接件在小角度范围内摆动，补偿管路热胀冷缩带来的位移量，也可抵消设备运行时产生的振动冲击，避免刚性连接出现焊缝开裂、

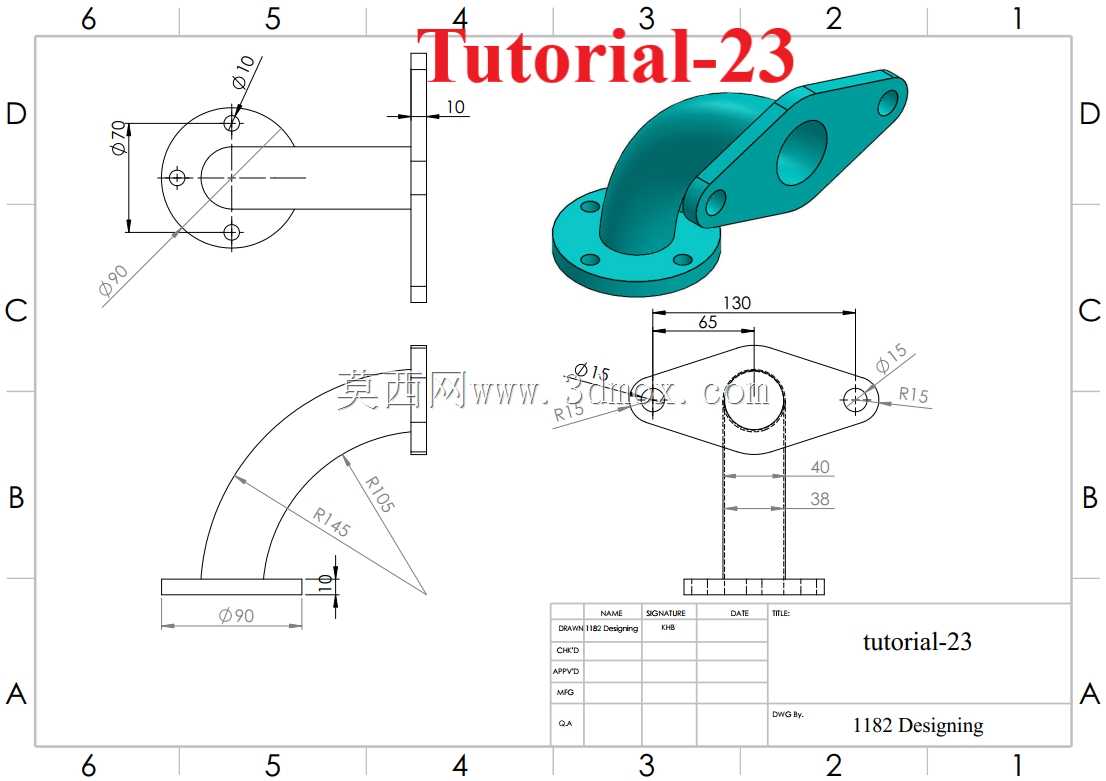

　　螺栓断裂的失效问题。中间的90度弯管段为连接过渡结构，圆弧过渡的设计既可以降低流体经过转角时的阻力损失，也能优化构件的受力路径，让法兰端承受的载荷通过圆弧管壁均匀传递到上端铰接板，避免直角连接带来的应力集中问题。从设计思路上看，该构件在建模阶段优先确定安装边界：下端法兰直径为90mm，法兰端面到弯管圆弧中心的径向距离匹配R145的弯管外圆弧半径，弯管内圆弧半径为R105，管壁厚度均匀，既保证足够的结构强度，也能控制整体重量，避免材料浪费。上端铰接板的安装中心距为130mm，铰接孔中心到弯管中心轴线的垂直距离为65mm，铰接孔半径为15mm，板上两个安装孔的中心距为38mm，孔位距离板端的尺寸为40mm，

　　这些尺寸参数完全匹配常规铰接销轴、配套连接件的通用规格，不需要额外定制非标连接件，降低后续装配的成本。在实际应用中，该构件可适配管径为20mm的管路连接，弯管端部的止口尺寸为10mm，可直接插入对应管路的端部，配合密封件实现管路的密封衔接，不需要额外设计转接接头。建模过程中需要重点关注几个工艺细节：法兰与弯管衔接处、弯管与上端铰接板衔接处都做了圆角过渡，避免铸造或者机加工过程中出现应力裂纹；法兰上的螺栓孔位置度公差需要严格控制，保证现场安装时螺栓可以顺利穿入，不需要二次扩孔；上端铰接板的两个铰接孔同轴度公差需满足铰接副的转动要求，避免销轴安装后出现卡滞、偏磨的问题。该构件的整体安装空间边界清晰，水平方向最大轮廓尺寸为130mm，

　　垂直方向从法兰底面到铰接板最高处的尺寸可通过圆弧半径与端部尺寸推导得出，在做设备整体布局时可以提前预留安装空间，不会与周边其他构件产生干涉。从受力特性来看，该构件主要承受来自上端铰接板的径向载荷与轴向拉压载荷，弯管段的圆弧结构可以将部分弯矩转化为管壁的压应力，相比直角焊接的弯管支架，承载能力提升30%以上，同时抗疲劳性能更优，适合在有周期性振动的设备工位长期使用。在选材方面，根据使用场景不同可选用铸铁、铸钢或者铝合金材质，输送腐蚀性流体时也可选用不锈钢材质，建模时的壁厚参数可根据所选材料的许用应力做对应调整，不需要改变整体的外形尺寸与安装接口，通用性极强。
