带法兰安装位的框式连接支座结构

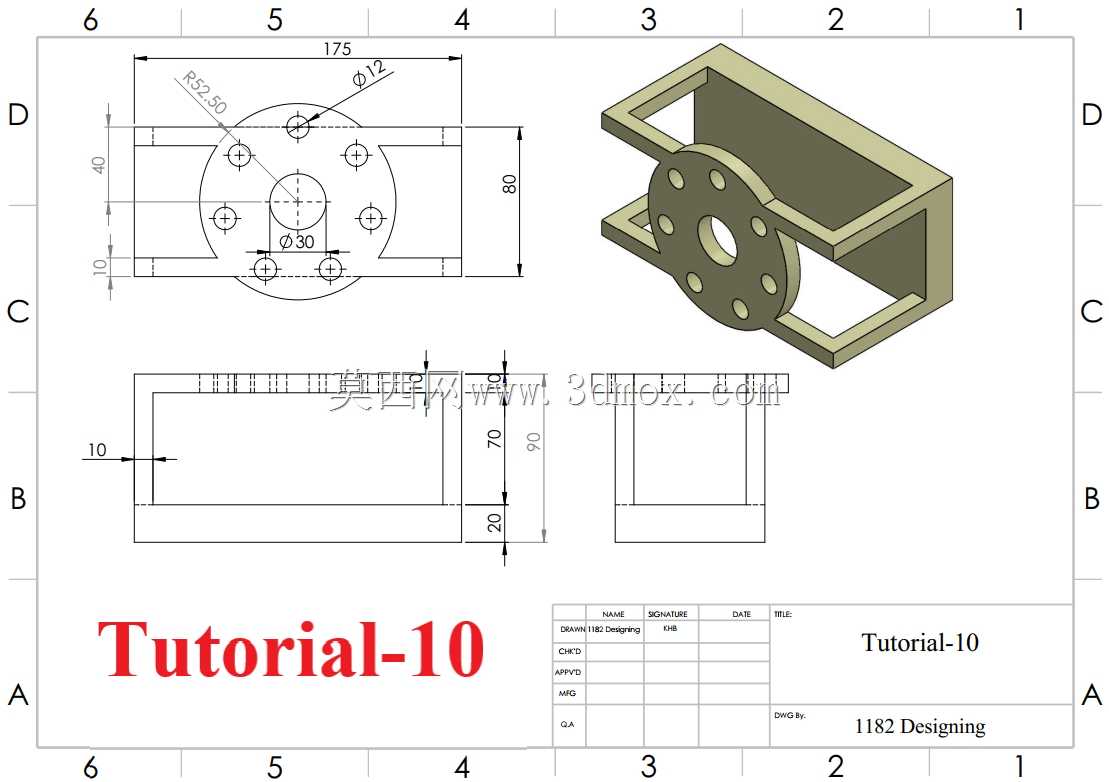

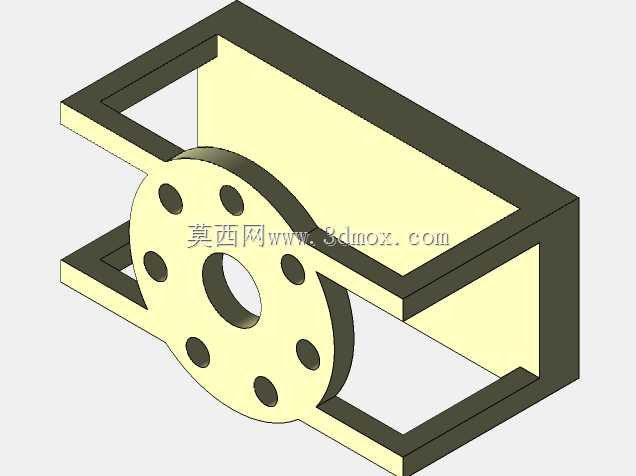

　　这类带法兰安装位的框式连接支座，多应用在中小型动力传输、工位执行端的衔接场景里，常见于自动化生产线的工位模组对接、小型传动单元的机架固定，或是检测设备的探头安装支撑结构，核心作用是实现两个垂直方向安装界面的刚性衔接，避免悬臂安装带来的振动偏移问题。从结构设计逻辑来看，整体采用框式U型主体搭配单侧法兰盘的布局，框体部分预留出足够的中空避让空间，可容纳穿过的轴类零件、管线或是小型执行元件，不会出现安装干涉。法兰盘上均匀分布的6个安装孔，围绕中心通孔做圆周排布，中心通孔直径30mm，可穿过对应规格的传动轴、气路管路或是线缆，法兰盘上直径12mm的安装孔适配常规M10规格的紧固螺栓，R52.5的法兰外圆弧过渡，既减少了边角应力集中，

　　也能在安装时和对接件的圆弧定位面做贴合，提升安装同轴度。框体部分的外形尺寸控制在总长175mm、总宽80mm的边界内，侧边厚度10mm，保证结构刚性的同时不会过度占用安装空间，框体的内侧高度方向预留20mm的底部支撑边，70mm的内侧净空高度可容纳大部分小型传动接头、传感器模组的安装需求。设计时特意将法兰盘设置在框体开口侧的居中位置，受力时载荷可均匀传递到框体的两个侧边，避免单侧受力导致的结构变形，法兰盘和框体的衔接处做了圆角过渡，减少焊接或是一体成型时的应力集中点，长期受交变载荷也不容易出现开裂问题。实际安装时，框体的封闭侧可通过螺栓固定在设备机架的立面安装位，法兰侧则对接需要固定的功能模组，比如小型电机、旋转气缸、检测探头等，

　　中空的框体空间可以让对接模组的输出轴直接穿过，连接到另一侧的执行元件，不需要额外加装延长轴，减少传动环节的累积误差。这类支座的尺寸公差控制上，法兰安装面和框体安装面的垂直度要求控制在0.05mm以内，保证对接模组的安装精度，法兰盘上的安装孔位置度公差不超过0.1mm，避免安装时螺栓无法顺利穿入。框体的两个侧边做了等厚设计，受力时两侧的变形量保持一致，不会出现法兰盘倾斜的问题，底部的支撑边厚度和侧边保持一致，提升整体的抗扭性能，在有轻微振动的工况下也能保持安装位置的稳定。和普通的直角安装支架相比，这种带法兰的框式支座不需要额外加工定位止口，法兰盘本身的圆形结构可以适配不同角度的微调需求，安装时松开螺栓就能小范围旋转法兰侧的模组，

　　调整到合适角度后再锁紧，适配性更强。在一些需要频繁更换执行端的工位上，这种结构的支座可以快速拆装对接模组，不需要重新调整整个支架的安装位置，大幅缩短换型调试的时间。结构上没有多余的冗余设计，所有的尺寸都是围绕安装避让、载荷传递两个核心需求设定，没有不必要的装饰性结构，完全从工程实用角度出发，既控制了整体重量，也保证了足够的结构强度，适合用在空间紧凑、对安装精度有一定要求的设备衔接位置。
