带颈凸缘法兰连接接头工程结构设计

　　这类带颈凸缘结构的接头，在中低压流体输送管路、小型设备传动端的轴系连接场景里十分常见，日常做液压站管路排布、小型减速机输出端外接、常压化工流体管线改造时，经常会用到同结构的连接件。从实际使用需求出发，这类零件核心要解决两个问题：一是对接位置的同轴度保证，避免管路错位产生的流阻异常、或是轴系连接的偏磨问题；二是连接后的密封可靠性，防止流体渗漏、或是传动连接的松动窜动。

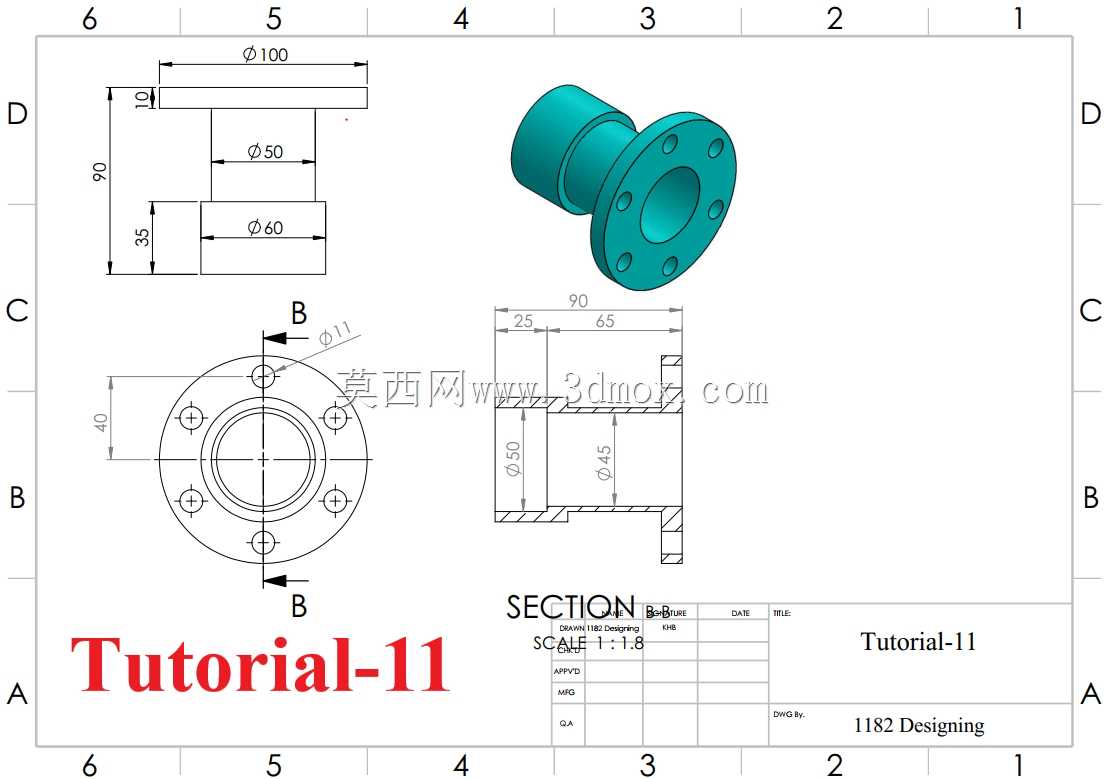

　　看这份结构图纸的尺寸标注，能发现设计时做了很明确的功能分区：一端是直径100mm的凸缘安装盘，盘上均布6个安装孔，孔位分布圆直径为71mm，这个尺寸刚好适配常规DN50规格的标准法兰对接，安装时可以直接匹配对应规格的密封垫片，不用额外做转接加工。凸缘端往对接侧延伸的轴段做了阶梯结构，最外侧直径50mm的轴段长度为10mm，这个轴段是插入配合段，装配时直接嵌入对接件的内孔，靠轴孔配合实现径向定位，能抵消螺栓锁紧时产生的径向偏移，比单纯靠螺栓穿装定位的平法兰同轴度精度高两个等级。中间直径60mm的轴段长度为35mm，是结构的主体承力段，这个直径差形成的轴肩，刚好可以作为安装限位面，装配时轴肩贴紧对接件端面，就能直接控制插入深度，不用反复测量调整装配尺寸，现场安装效率能提升不少。

　　从剖视图能看到内部是阶梯通孔结构，靠近凸缘端的内孔直径为50mm，另一端内孔直径45mm，两段内孔的长度分别为65mm和25mm，这种变径内孔设计一方面是适配不同通径的管路对接，另一方面也能在介质流经时形成一定的稳流效果，减少直角转弯带来的流体冲击。整个零件总长度为90mm，凸缘端的厚度为10mm，这个厚度是经过强度校核的，在1.6MPa的常规工作压力下，螺栓锁紧时凸缘盘不会产生翘曲变形，能保证密封面的平面度要求。

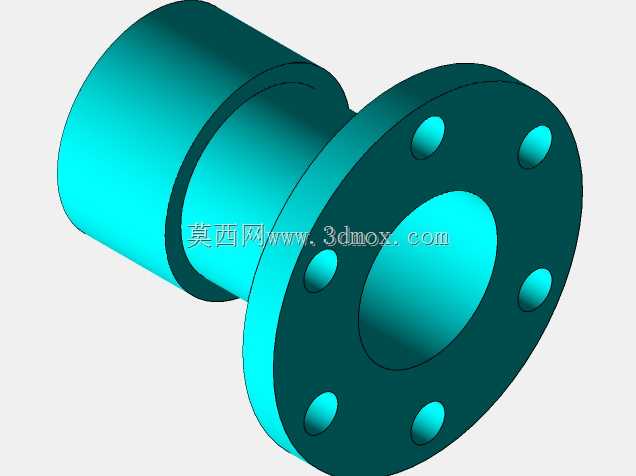

　　做这类零件的三维建模时，要优先保证几个关键尺寸的公差：插入配合段的外圆直径建议取h7公差，对接内孔取H8公差，凸缘密封面的平面度要控制在0.05mm以内，安装孔的位置度公差不超过0.1mm，不然装配时会出现螺栓穿不进、或是密封面压合不严渗漏的问题。另外要注意凸缘和轴段衔接的位置做了R角过渡，避免应力集中，在长期受管路振动、或是介质压力波动的工况下，不会在衔接位置产生疲劳断裂。实际选型替换时，要先确认对接端的内孔尺寸、安装孔的分布圆直径，还有整体的安装长度空间，避免出现零件买回来装不上的问题，尤其是在现有设备改造场景里，周边的管线排布紧凑，总长度多出几毫米就可能和周边部件产生干涉。这类零件常用的加工材质根据输送介质不同可以选碳钢、不锈钢或是铸铝，无腐蚀的常规油路、气路用45号钢调质处理就能满足强度要求，有腐蚀性的化工介质则要选304不锈钢，表面做钝化处理提升抗腐蚀能力。
