带三角安装座法兰式轴接支撑构件

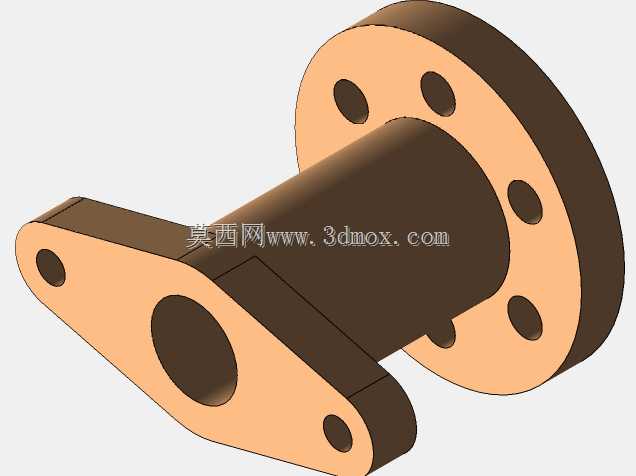

　　这类带三角安装法兰的轴接支撑构件，在轻工输送线、小型动力传输单元、非标自动化工位的动力衔接段十分常见，主要承担轴系径向支撑、相邻组件同轴定位、扭矩传递过程中的载荷分散作用。从结构上看，构件主体为空心圆柱筒体，一端集成圆形法兰盘，另一端延伸出三角布置的安装耳板，这种非对称安装结构的设计，核心是适配安装面空间受限的场景——当设备侧安装面无法容纳整圈法兰的螺栓布置时，三角耳板仅需三个固定点位即可完成锁紧，同时能保证支撑端的受力均匀性，避免单侧螺栓受力过载引发的筒体偏斜。

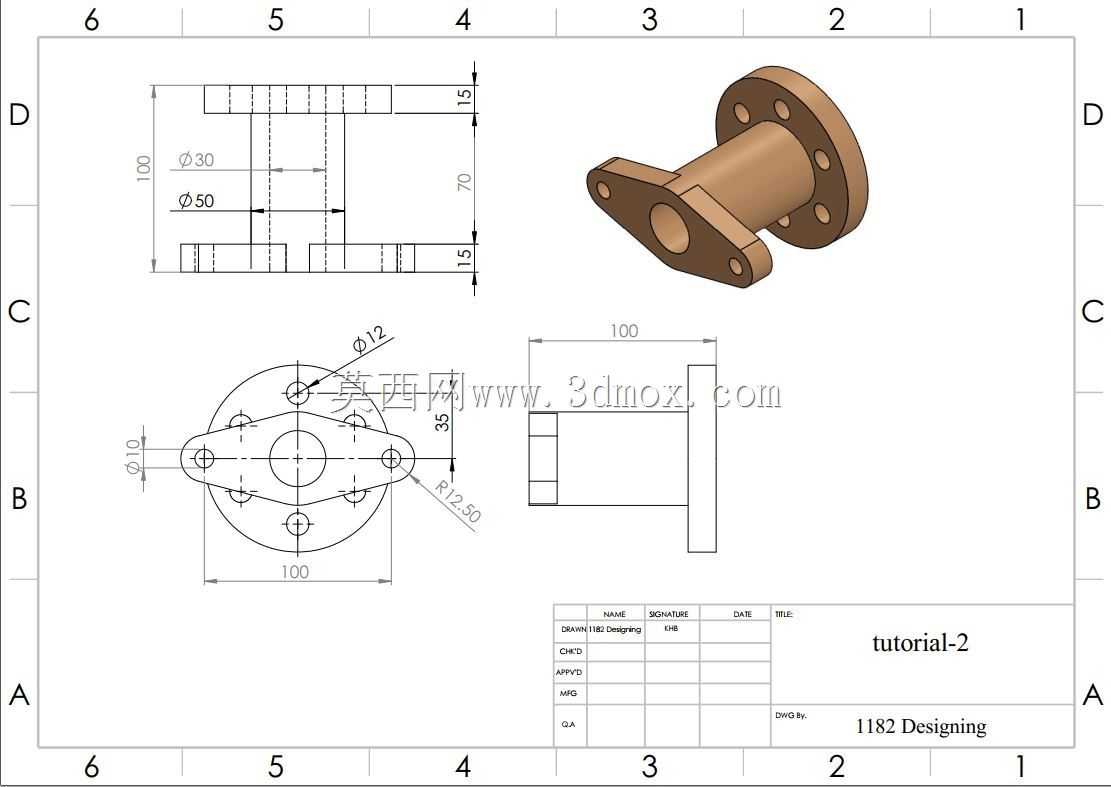

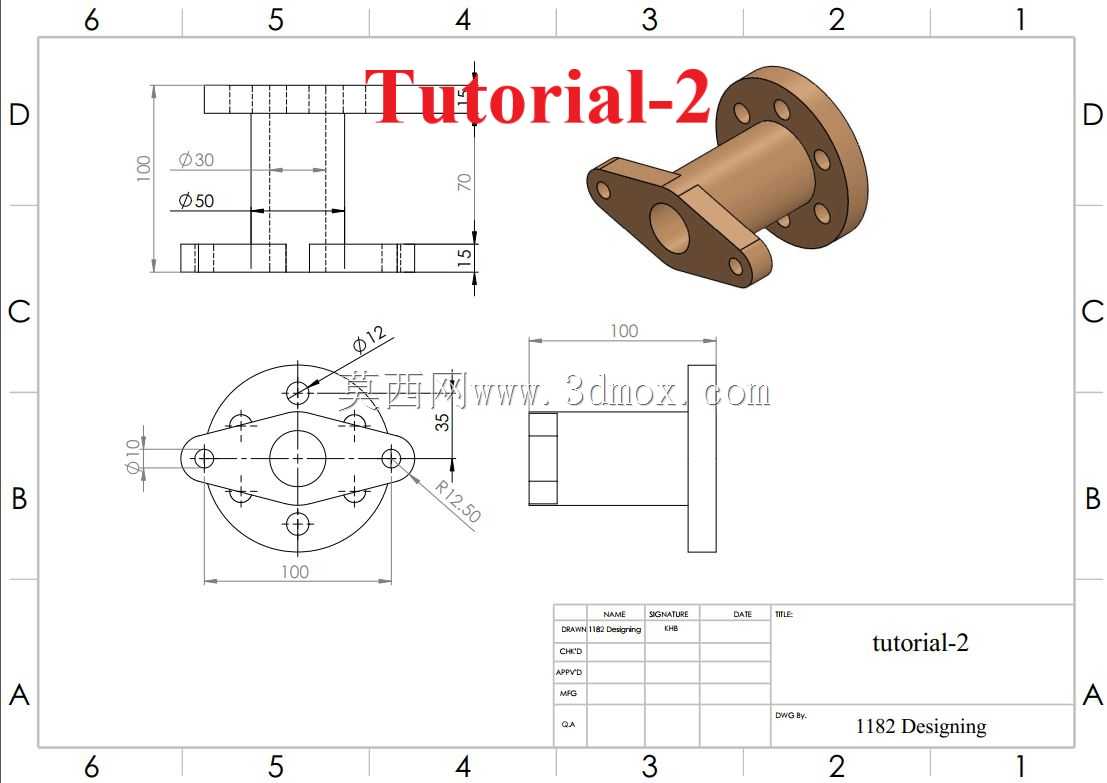

　　从尺寸边界来看，筒体总长度为70mm，其中法兰端厚度15mm，空心内孔直径30mm，筒体最大外圆直径50mm，这个内孔尺寸适配常规直径30mm的光轴或者传动轴穿过，既可以作为轴的滑动支撑衬套基座，也可以在孔内加装铜套、直线轴承实现转动或直线往复运动的导向。端部圆形法兰盘的外圆半径为R12.5mm，也就是整圆直径50mm？不对，看视图里的标注，法兰端的安装孔分布圆直径为100mm，法兰上均匀布置6个Φ10的安装通孔，用来和对接的动力端壳体、轴承端盖做整圈锁紧，保证轴系对接的同轴度，避免运转过程中出现偏心抖动。另一端的三角安装耳板，三个安装孔同样为Φ10，孔中心分布外接圆直径100mm，耳板上还设置了Φ12的定位销孔，安装时先通过定位销完成构件与安装基座的位置校准，再锁紧三个固定螺栓，能大幅降低现场安装的调校时间，也能避免长期受振动影响出现螺栓松动移位的问题。

　　设计过程中，这类构件的壁厚取值需要结合实际载荷计算，筒体部分50mm外圆对应30mm内孔，单边壁厚10mm，采用铸铁或者45钢材质时，完全可以承受常规小型传动系统的径向载荷，即使轴端存在一定的偏载力矩，三角耳板的三个支撑点也能将力矩分散到安装基座的不同位置，避免应力集中在单条安装边上。需要注意的是，三角耳板与筒体衔接的位置做了R12.5的圆角过渡，这个结构细节是为了降低焊接或者铸造过程中的应力集中，如果是焊接结构件，这个圆角位置需要满焊后打磨平顺，避免长期受交变载荷出现焊缝开裂；如果是铸造成型的零件，这个过渡圆角也能提升铸件的充型流畅度，减少转角位置的缩松、砂眼缺陷。

　　在实际应用场景里，这类构件常用来做小型电机的输出轴支撑、输送带辊筒的端部轴承座、气动滑台的行程限位支撑，相比两端都带整圈法兰的通筒支撑件，它的三角安装端可以直接固定在型材机架的侧面，不需要额外加装转接板，能节省设备内部的安装空间。比如在小型皮带输送机的驱动端，电机输出轴穿过这个构件的内孔，法兰端和电机端盖锁紧，三角耳板固定在输送机的侧板上，既可以对电机输出轴做延伸支撑，避免轴端受皮带拉力出现弯曲变形，也能省去额外的电机安装座，精简整体结构。还有在一些小型工装夹具的旋转轴支撑场景，这种构件可以直接固定在工装基板上，内孔穿过夹具的旋转轴，法兰端用来安装推力轴承承受轴向载荷，三角耳板的定位销孔可以保证每次拆装后支撑位置的重复定位精度，不需要重新调校轴的同轴度。

　　建模过程中需要注意几个尺寸的公差配合：内孔Φ30如果是加装轴承的场景，需要按照H7的公差等级加工，保证和轴承外圈的过渡配合；安装孔Φ10如果是穿螺栓固定，可以按照H12的粗公差加工，降低加工成本；定位销孔Φ12需要按照H7的铰孔精度要求，和定位销做小间隙配合，保证定位精度。另外筒体与法兰、筒体与三角耳板的同轴度、垂直度需要控制在0.02mm以内，不然安装后会出现轴系卡滞、运转阻力过大的问题，长期运转还会加剧轴承的磨损，缩短整个传动单元的使用寿命。
