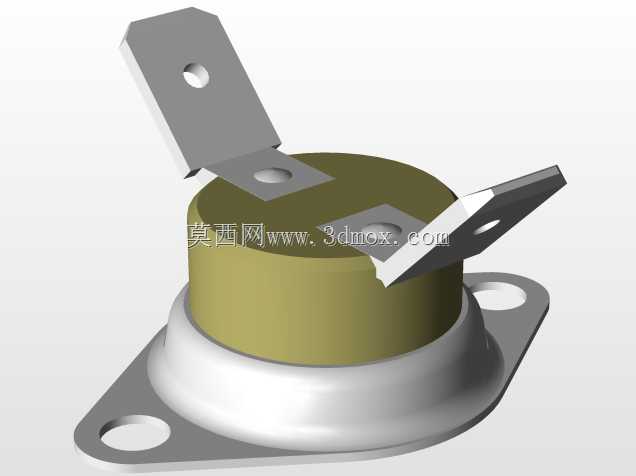

突跳式温控温度传感器三维结构

　　这款温度传感元件的三维结构还原，完全围绕实际装机的热保护场景做细节落地，日常在小家电过热防护、工业电控回路温度超限切断、动力模组热失控预警这类场景里，这类元件是直接贴装在发热源表面做温度阈值触发的核心部件，没有冗余的结构设计，每一处几何特征都服务于可靠感温、便捷安装、稳定通断这三个核心需求。从结构布局来看，底部的带安装孔法兰底座是整个元件的安装基准，两个对称的通孔完全适配M3规格的标准紧固件，安装时不需要额外做定制转接件，直接通过螺丝压接在被控发热部件的金属壳体表面即可，法兰面做了微凸的平整贴合面设计，能减少安装面和感温基座之间的空气间隙，降低热阻，让被控部件的温度能更快传导到内部的感温弹片组件上，

　　避免温度传递滞后导致的保护动作延迟。中部的阶梯状柱体是元件的主体封装结构，下层的白色绝缘基座采用耐高温的电木材质建模还原，既承担了内部触点、弹片的绝缘隔离作用，也能在安装时提供足够的结构支撑，避免紧固件压接力过大导致内部构件移位；上层的橄榄绿色封装层是感温组件的密封防护结构，建模时还原了其和绝缘基座之间的压合台阶，这个结构在实际生产中是通过卷边压合实现密封的，能阻挡日常使用环境里的灰尘、潮气侵入内部触点间隙，避免触点氧化导致的接触不良或者动作阈值漂移。顶部伸出的三个带孔金属接片，是按照实际接线需求做的角度差异化设计，两个角度上翘的接片是主回路的接线端，接片上的圆孔适配标准的冷压接线端子，接线时不需要做导线焊接，

　　直接通过端子压接就能实现可靠的电气连接，接片的翘起角度特意避开了安装法兰的投影区域，接线操作时不会被安装螺丝或者周边的结构件干涉，哪怕是在狭小的电控仓内也能顺利完成接线作业；第三个角度稍平的接片是接地端，直接和底部的金属安装法兰连通，当元件因为绝缘失效出现外壳带电情况时，能直接通过接地回路触发漏电保护，避免触电风险。建模过程中特意还原了接片和内部封装层之间的铆接结构，每个接片根部都有一个圆形的铆接点，这个细节是实际生产中把接片和内部导电构件做机械固定的关键位置，建模时没有做简化处理，能清晰看到铆接处的压合变形特征，方便做生产工艺的模拟或者装配干涉检查。从安装边界来看，整个元件的最大外轮廓不超过法兰的安装孔分布范围，

　　接片翘起后的最高高度也控制在常规温控元件的通用尺寸区间内，能直接替换同规格的现有温控传感器，不需要修改周边的安装结构或者走线空间。在做结构校核的时候可以发现，三个接片的分布角度完全避开了安装螺丝的操作空间，用电动螺丝刀锁付安装螺丝的时候，批头不会和接片发生碰撞，接片的厚度也按照实际载流需求做了对应设置，能满足常规10A以内的交流回路通断需求，不会因为载流过大导致接片发热影响感温精度。这类双金属片式的温度传感器，核心的动作可靠性完全依赖结构件的尺寸精度，比如接片的位置度、法兰面的平面度、封装层的同轴度，都会直接影响内部双金属碟片的动作温度精度，所以在三维建模时每一处配合面的公差预留都按照实际量产的工艺要求做了还原，比如绝缘基座和金属外壳的压合配合预留了0.05mm的过盈量，接片和绝缘基座的穿装间隙控制在0.1mm以内，既满足生产装配的可行性，也能避免间隙过大导致的内部构件晃动。实际选型使用的时候，只要匹配对应的动作温度值，直接通过底部法兰的两个安装孔固定在发热源表面，接好对应的主回路导线和接地线即可，不需要额外做复杂的调试，元件本身是无源结构，达到设定温度就会自动触发触点动作，切断或者接通回路，实现温度控制或者过热保护的功能，结构上的全密封设计也让它能适应有一定湿度、多粉尘的工业或者民用场景，不需要额外做防护外罩。
