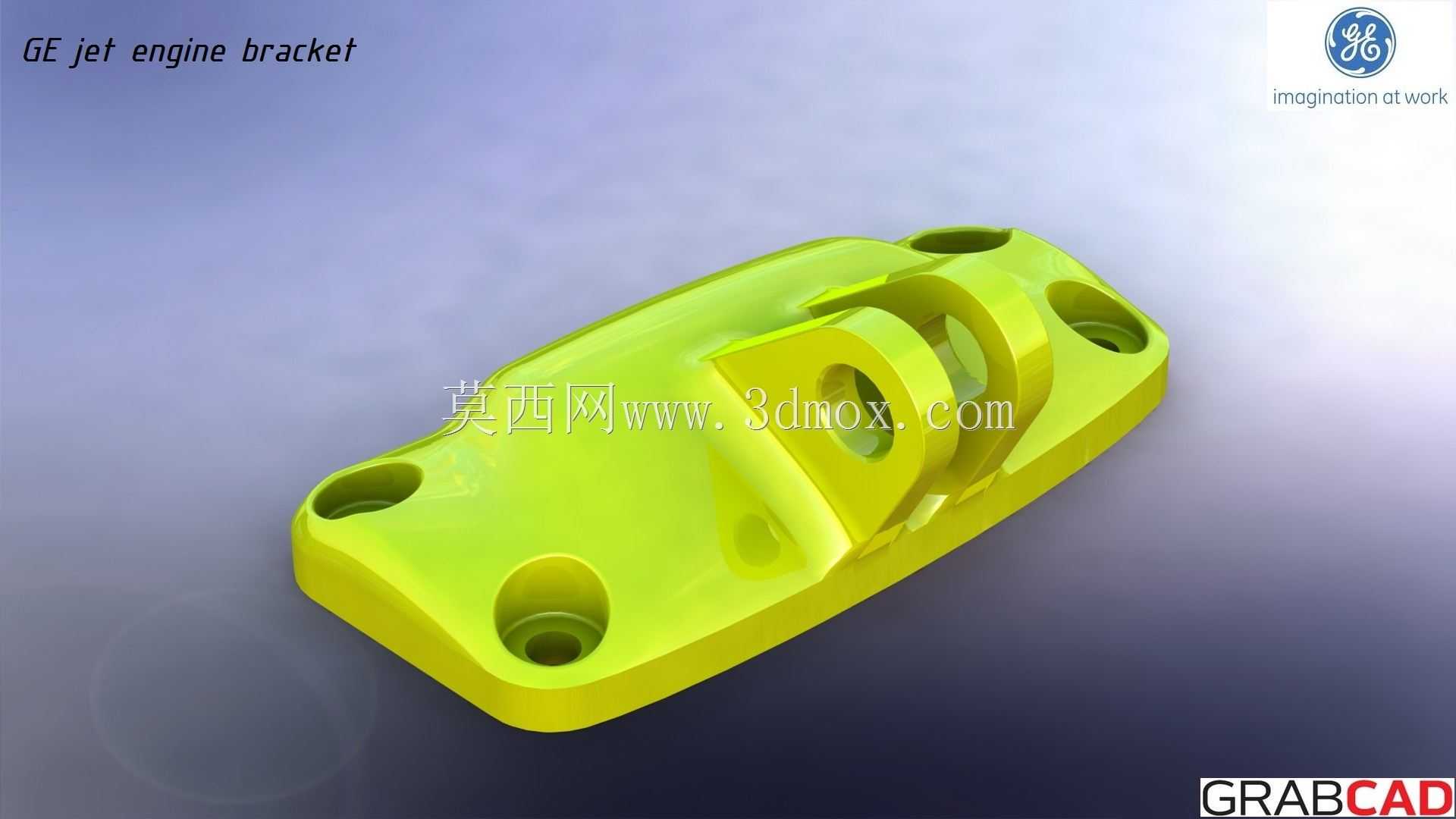

通用电气喷气发动机安装固定支架结构

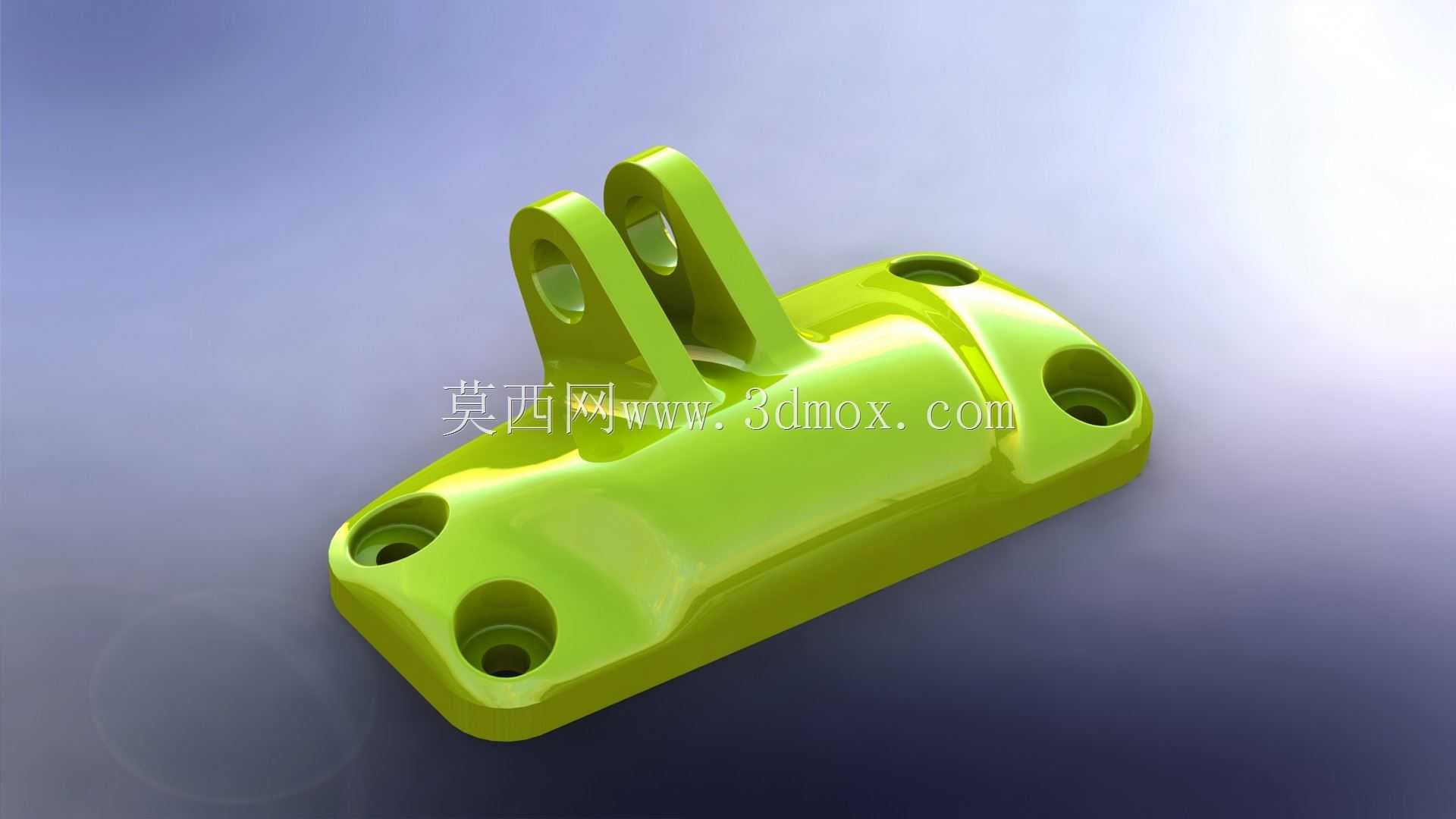

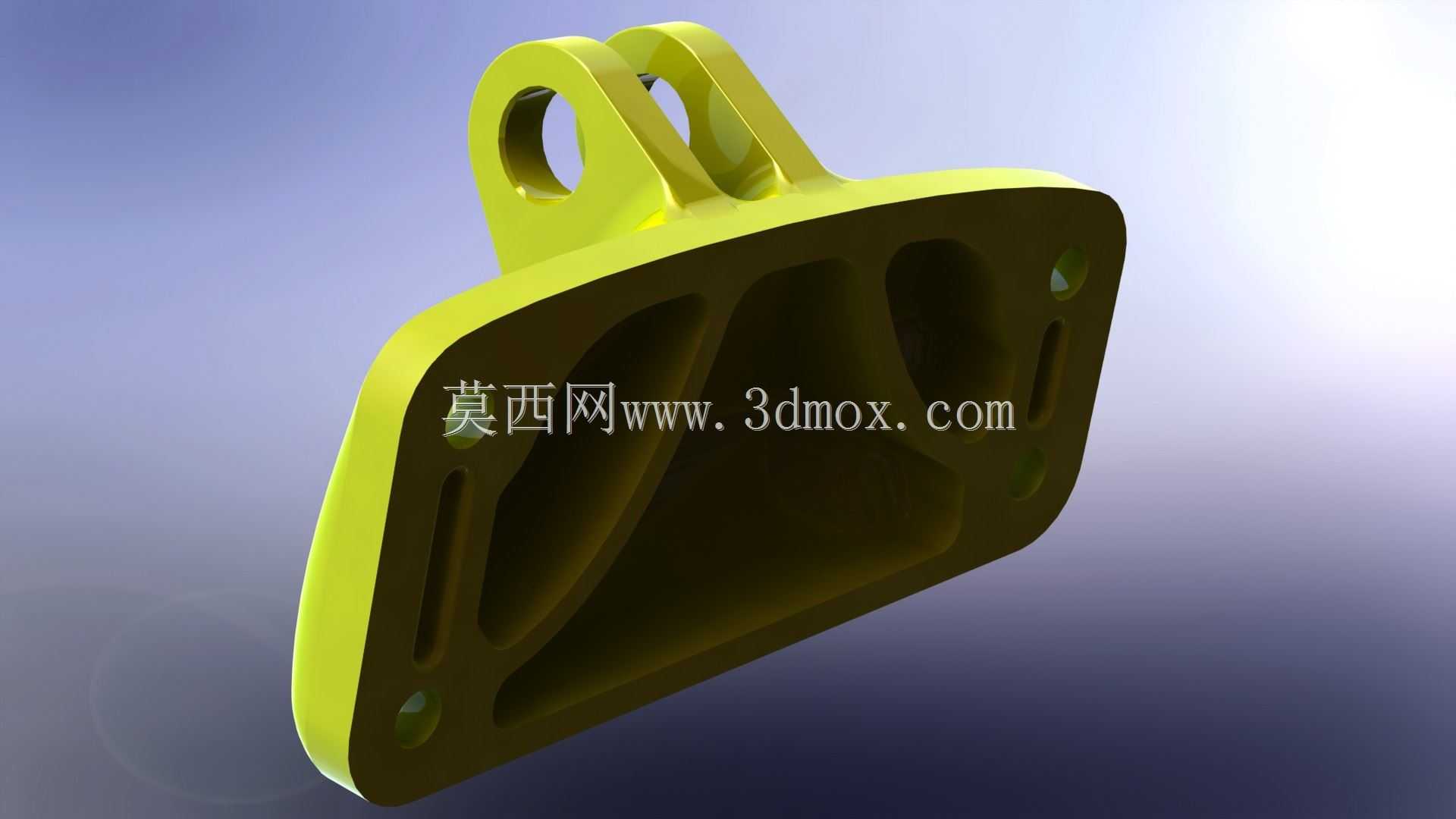

　　该支架作为航空喷气发动机的配套安装构件，核心作用是实现发动机本体与载机安装挂点之间的刚性载荷传递，承担发动机工作全程的静载荷与动载荷传导，包括发动机自重产生的静拉力、飞行姿态调整时的交变侧向载荷、发动机运转过程中产生的振动载荷，以及极端工况下的冲击载荷，是动力系统安装链路中不可或缺的受力构件。从结构设计逻辑来看，该支架采用一体化铣削成型的基体构型，整体轮廓为带圆角的矩形安装底座，底座上均匀分布四个沉头安装孔，孔位的位置度公差严格控制在航空级安装精度范围内，可通过高强度螺栓与载机挂架的安装面实现紧密贴合，沉头结构能够保证螺栓安装后端面不突出底座平面，避免安装后出现额外的应力集中点，同时保证安装面的平面度要求，降低装配后的附加内应力。

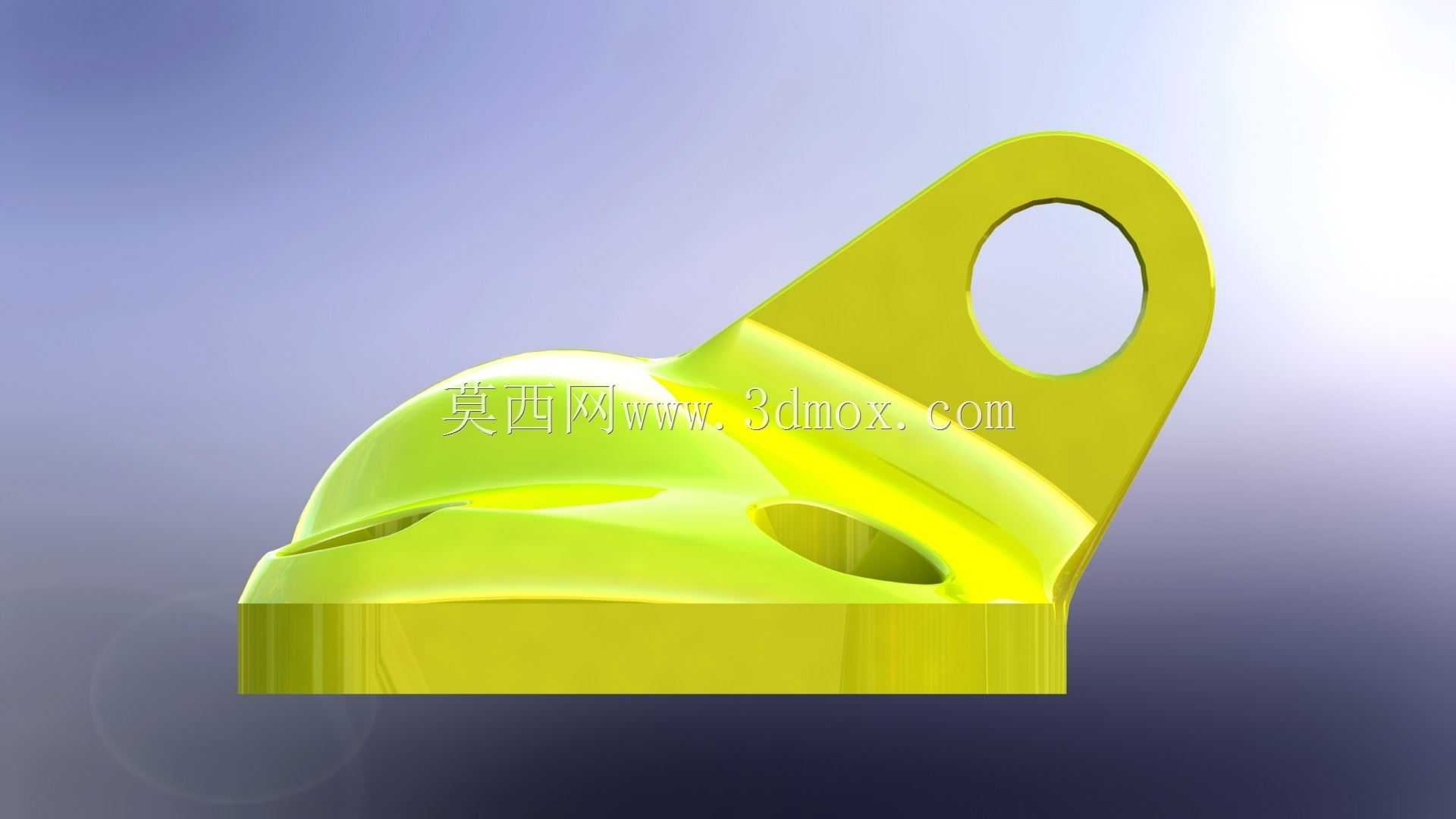

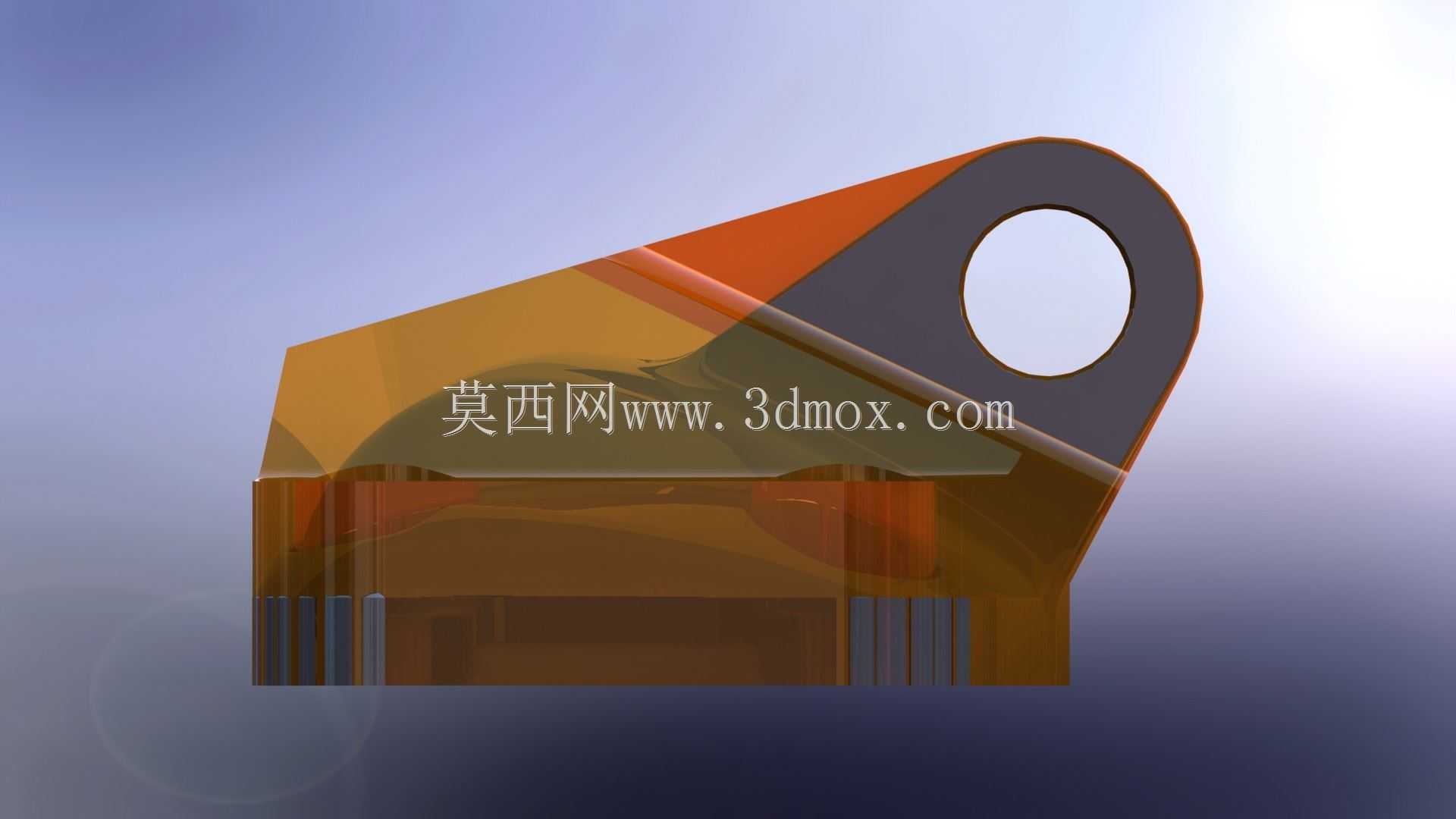

　　底座上方延伸出双耳式铰接支座结构，双耳片的同轴度经过精准设计，可通过铰接销轴与发动机侧的安装吊耳实现铰接连接，这种铰接式连接设计能够允许发动机在工作热胀冷缩时产生微小的位移补偿，同时缓冲部分高频振动，避免刚性连接带来的应力疲劳损伤。支架整体的壁厚采用渐变式设计，在受力集中的铰接耳片区域做了加厚处理，同时在耳片与底座的过渡位置设计了大圆弧过渡结构，有效分散应力传递路径，避免直角过渡带来的应力集中问题，而在非主要受力的底座区域则通过合理的壁厚减薄控制整体重量，在保证结构强度满足载荷要求的前提下，尽可能降低构件自身重量，符合航空零部件轻量化的设计原则。从实际安装边界来看，该支架的底座安装面平面度要求极高，

　　安装时需要保证与挂架结合面的贴合面积达到90%以上，避免局部贴合不良导致的螺栓受剪异常；四个安装孔的孔径与配套螺栓采用间隙配合设计，装配时可通过微小的位置调整补偿安装累积误差，铰接耳片的内孔需要配套自润滑衬套使用，降低铰接转动过程中的磨损，延长构件的使用寿命。在实际应用场景中，这类支架不仅需要满足常温下的静强度要求，还需要耐受发动机工作时传导过来的高温环境，同时具备足够的抗疲劳性能，能够承受发动机全生命周期内的交变载荷循环，避免出现疲劳裂纹。设计过程中通过拓扑优化手段对材料分布进行了合理规划，去除了非受力区域的多余材料，在保证铰接部位强度、底座安装刚度的前提下，将整体质量控制在合理区间，实测构件质量为789.21克，

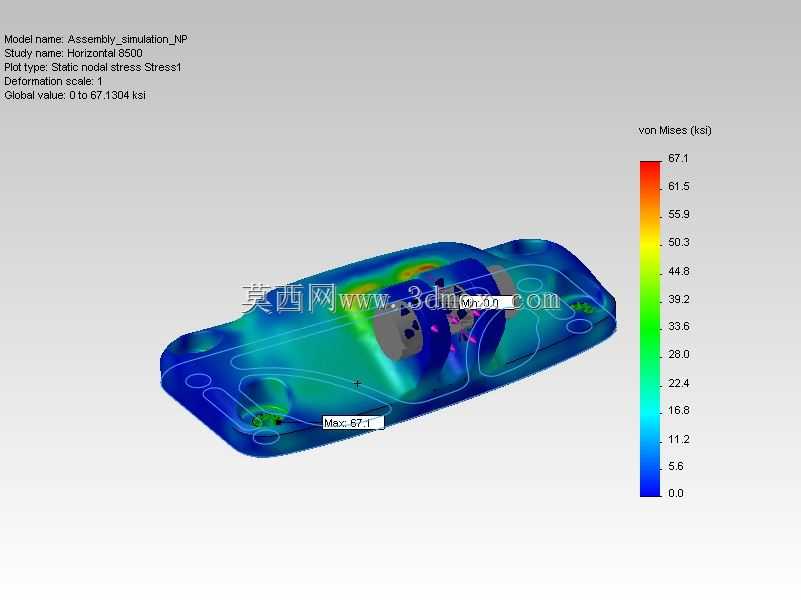

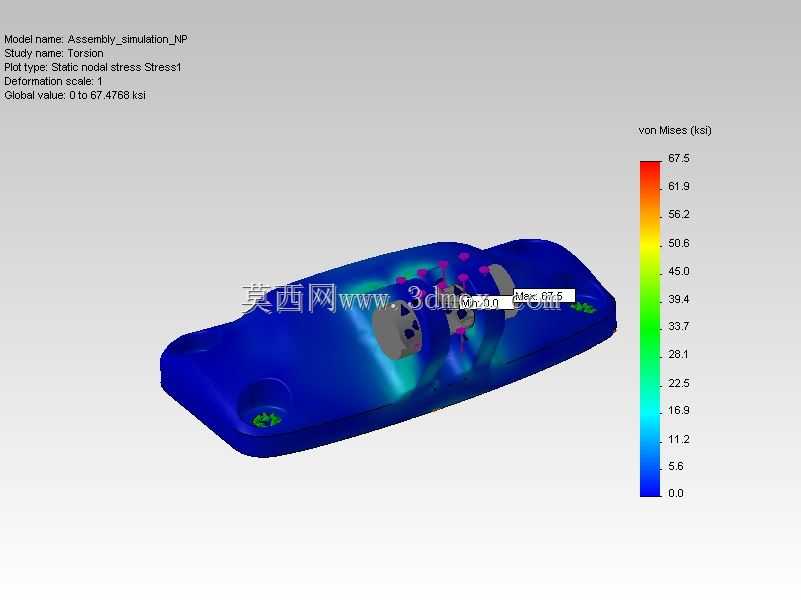

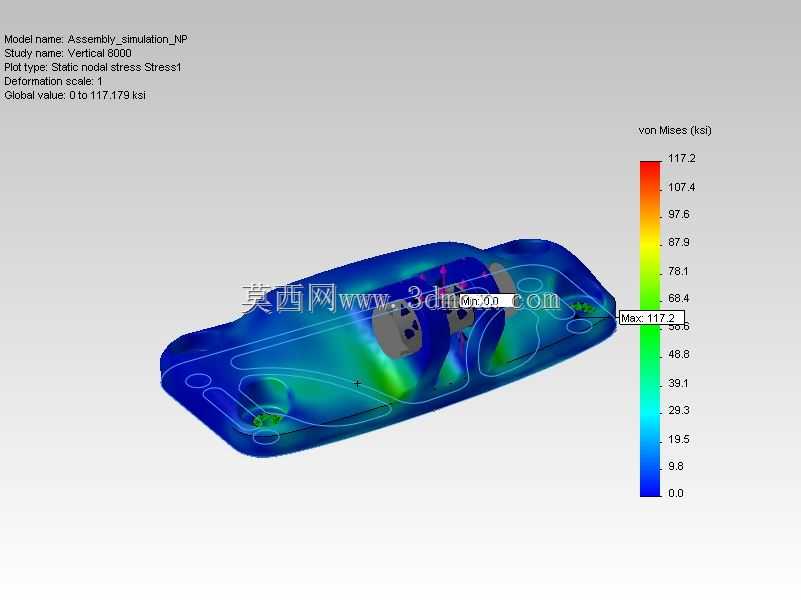

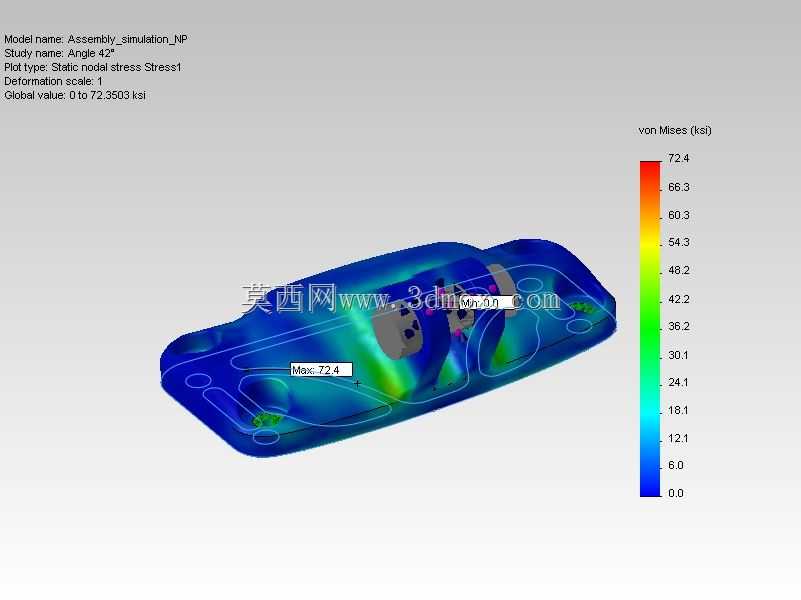

　　在同载荷等级的安装支架中具备较好的重量优势。支架表面采用亮黄色的表面处理工艺，一方面具备一定的防腐蚀能力，适应高空复杂的温湿度环境，另一方面高辨识度的颜色也便于地面维护时快速检查构件的外观损伤，及时发现裂纹、变形等异常情况。从载荷传递路径来看，发动机的载荷通过铰接销轴传递到双耳支座，再通过耳片与底座的过渡结构分散到整个底座平面，最终通过四个安装螺栓均匀传递到载机挂架结构上，整个传力路径连续顺畅，没有出现载荷突变的截面，有效降低了各个连接部位的峰值应力。在装配工艺上，该支架适合采用五轴联动加工中心一次装夹完成所有型面与孔位的加工，减少多次装夹带来的位置误差，保证各个安装面、安装孔的位置精度满足设计要求，加工完成后需要通过无损探伤检测内部缺陷，同时进行载荷试验验证结构强度是否满足设计指标，确保装机后的使用可靠性。这类支架的设计需要充分考虑安装维护的便捷性，沉头孔的深度设计保证螺栓拆装时有足够的操作空间，铰接部位的衬套可单独更换，降低后期维护的成本，同时整体结构没有复杂的内腔设计，加工过程中的排屑、质检都较为便利，适合批量生产加工。
