水离心泵外壳铸造原型结构设计

　　在民用供水、暖通循环、小型工业流体输送场景中，离心泵的外壳是直接决定泵组运行稳定性、承压能力与流体效率的核心承载部件，本次呈现的壳体原型针对小流量清水输送工况设计，适配单级悬臂式离心泵的装配需求。从实际工况适配来看，该壳体需要同时承担三个核心功能：一是作为过流部件的包容腔体，为叶轮提供封闭的流体做功空间，将叶轮甩出的高速流体通过蜗壳流道完成动能到压能的转换，流道的型线过渡直接影响泵的水力效率，设计时需要匹配对应叶轮的出口宽度与外径，保证流体在腔体内无明显的涡流死区，减少沿程水力损失；二是作为整泵的承载基座，需要承担叶轮旋转带来的径向力、流体工作压力带来的胀型力，同时还要兼顾与电机端盖、进水法兰、出水接头的安装定位，所有安装孔位的位置度公差需要控制在合理范围内，避免装配后出现叶轮擦腔、密封面泄漏的问题；三是作为铸件的基础结构，要充分考虑铸造工艺的可行性，壁厚保持均匀过渡，避免出现局部厚大断面导致的缩孔缩松缺陷，所有转角位置设置合理的铸造圆角，减少应力集中的同时提升金属液的充型流畅度。

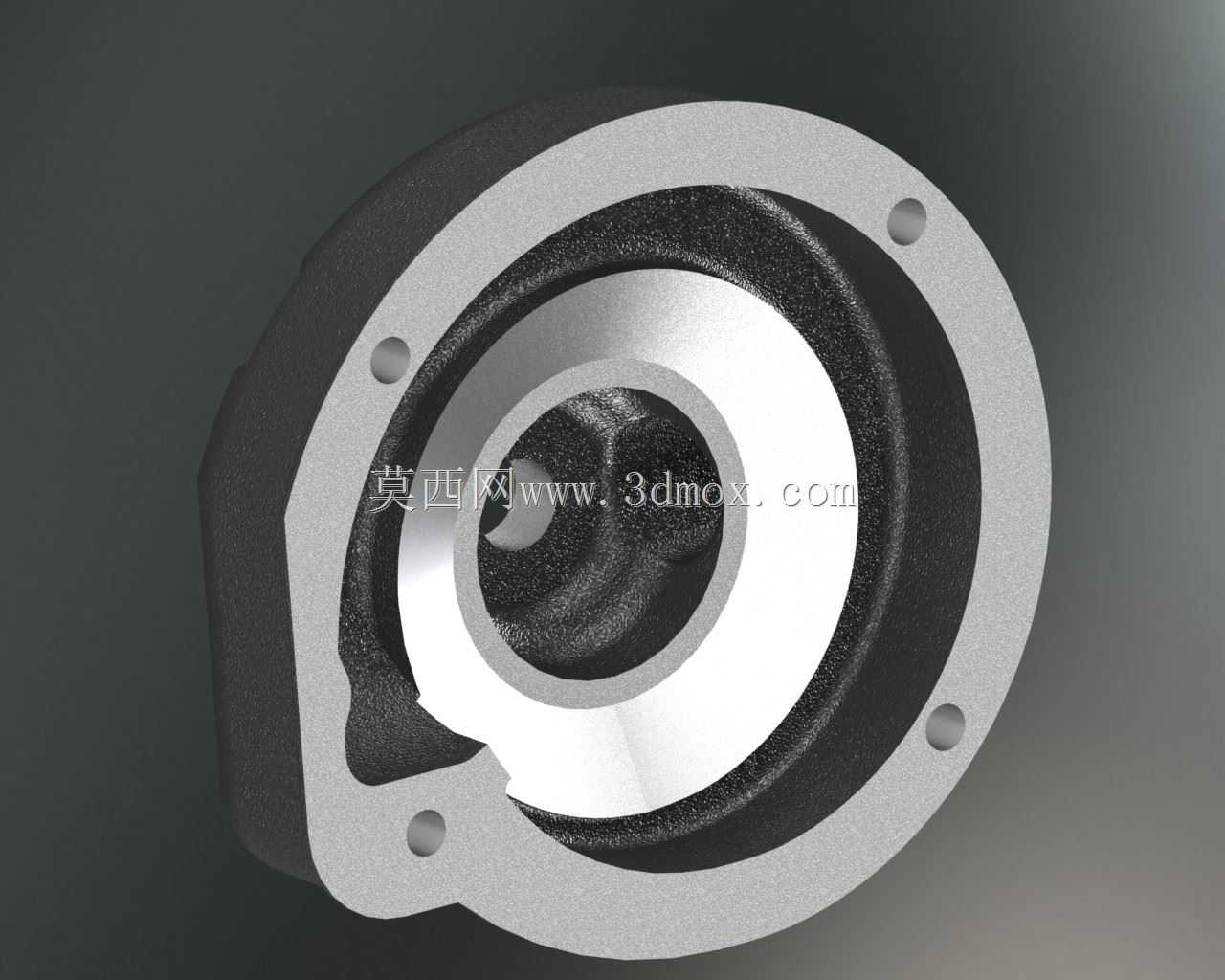

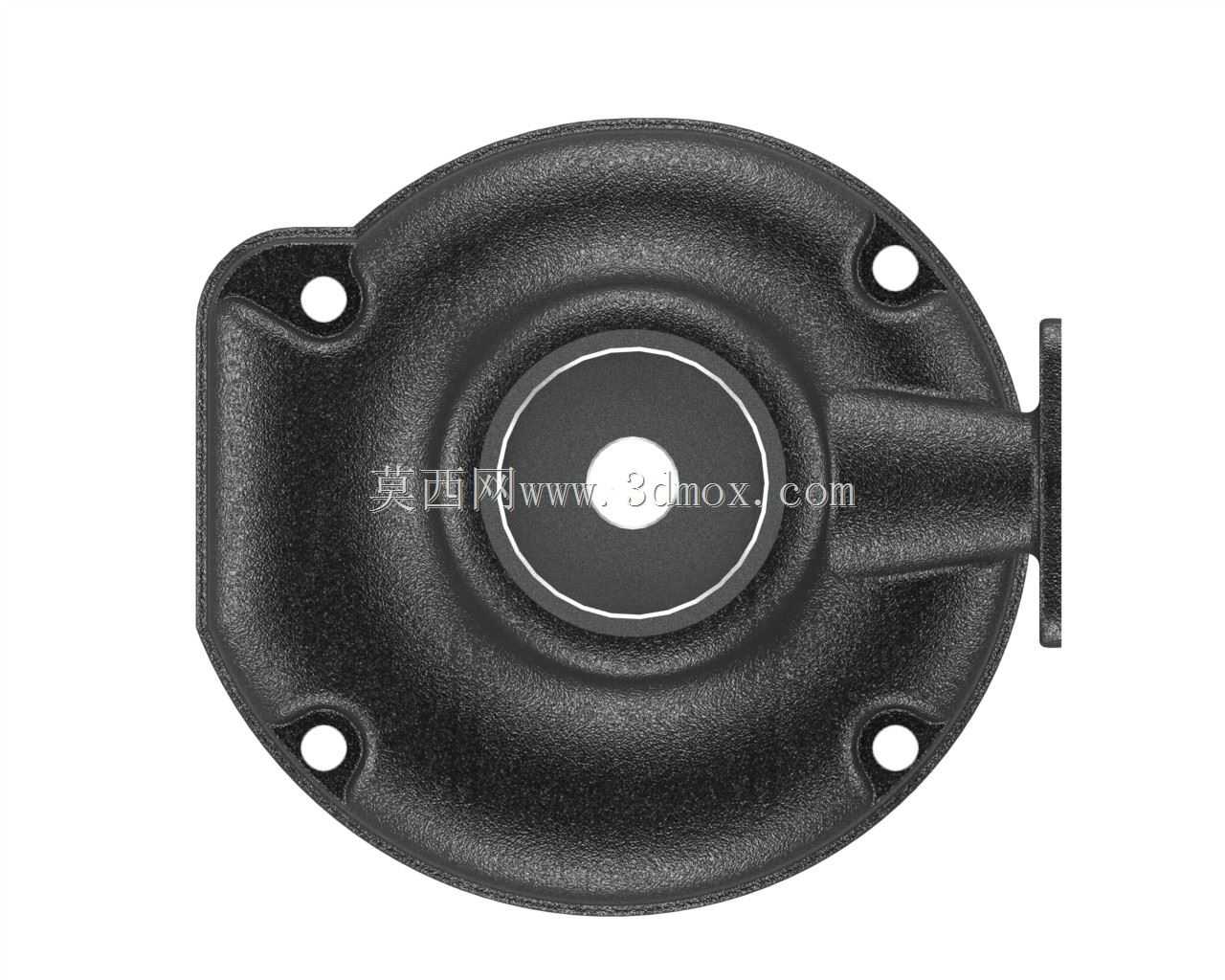

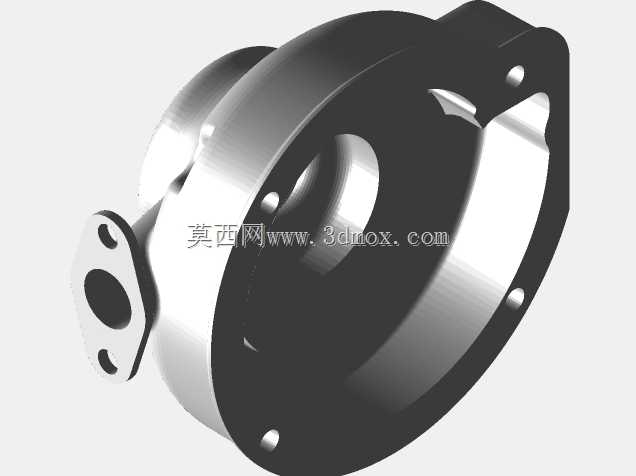

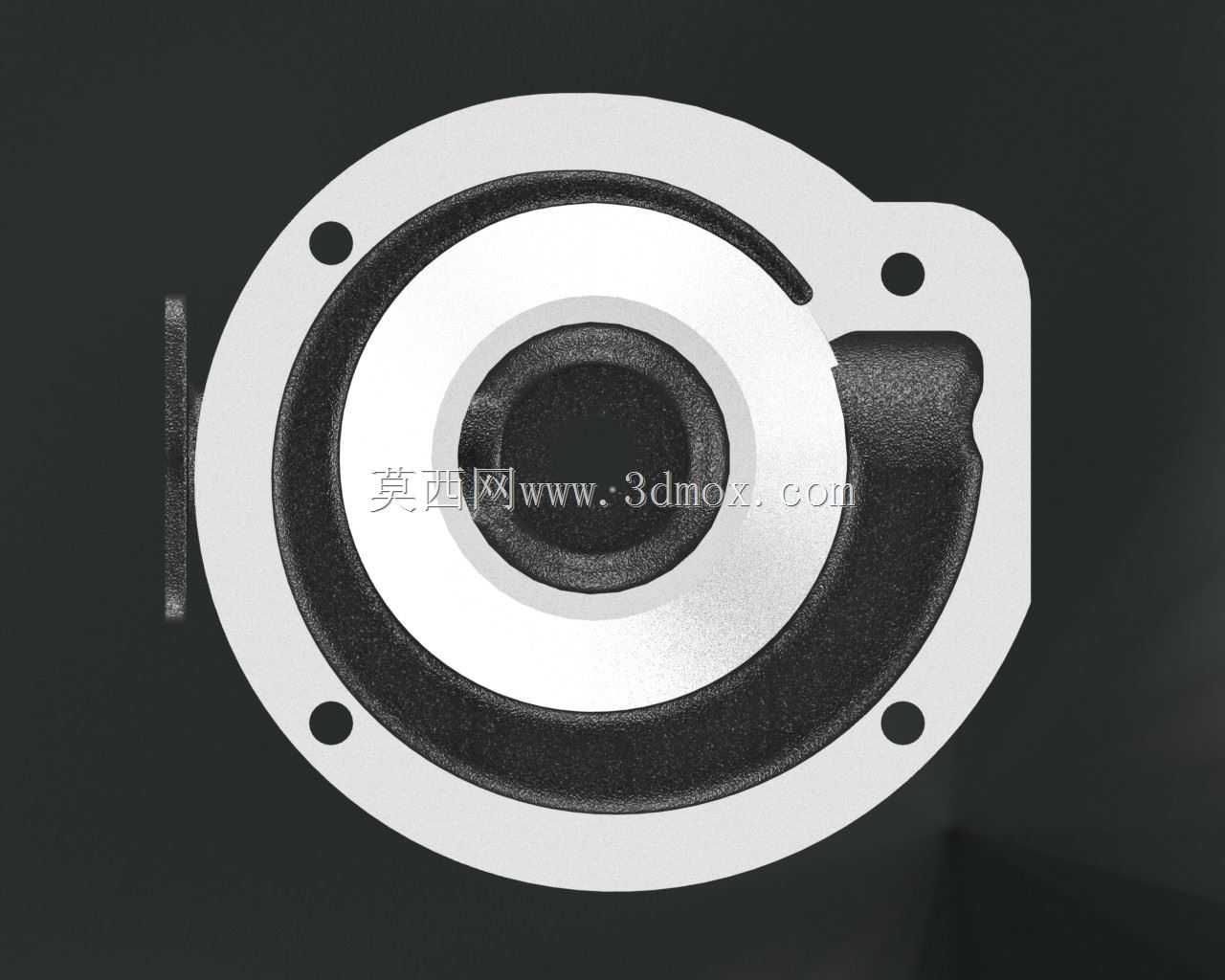

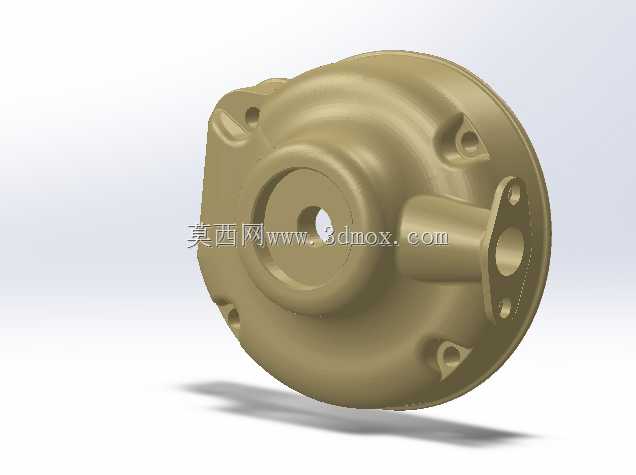

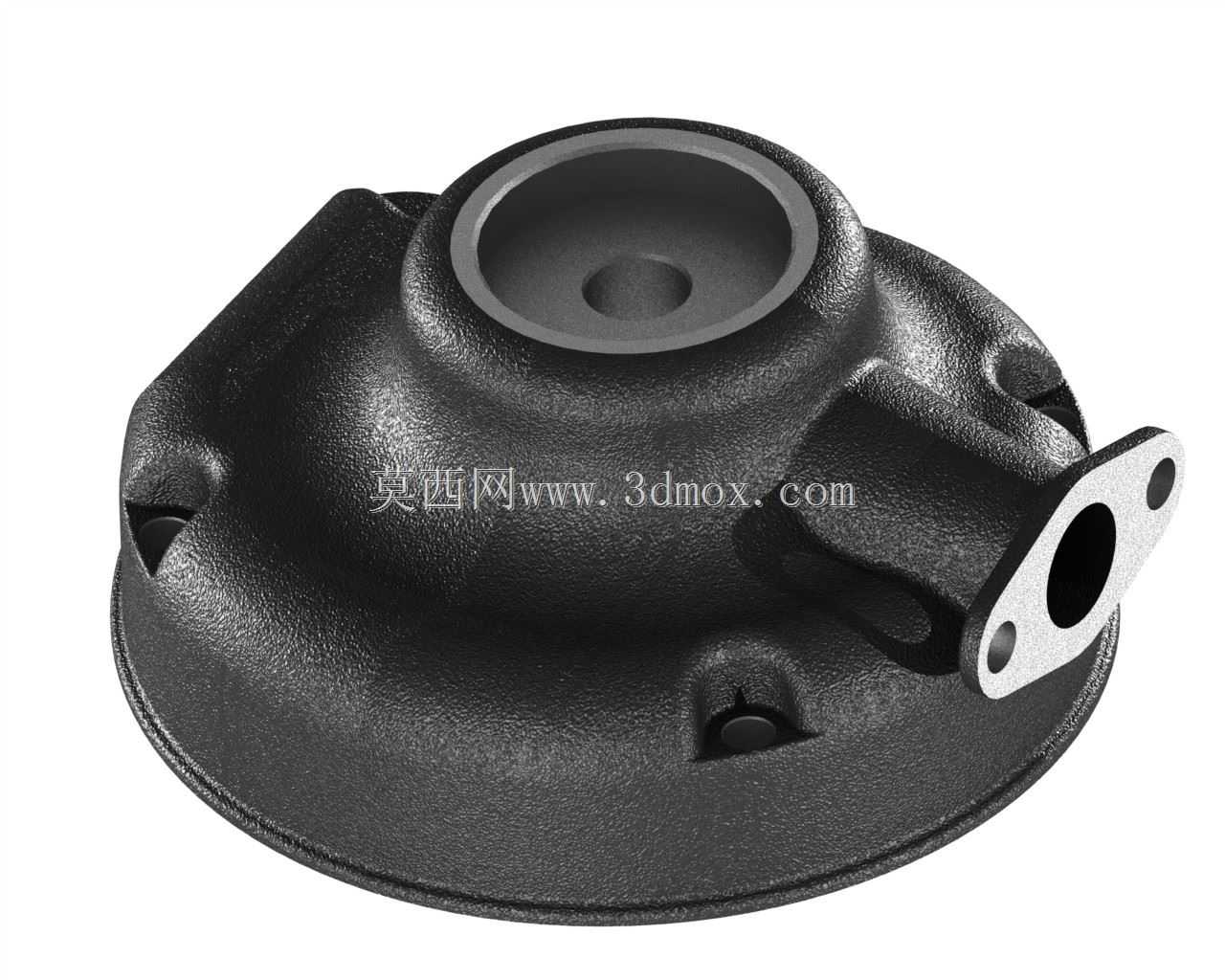

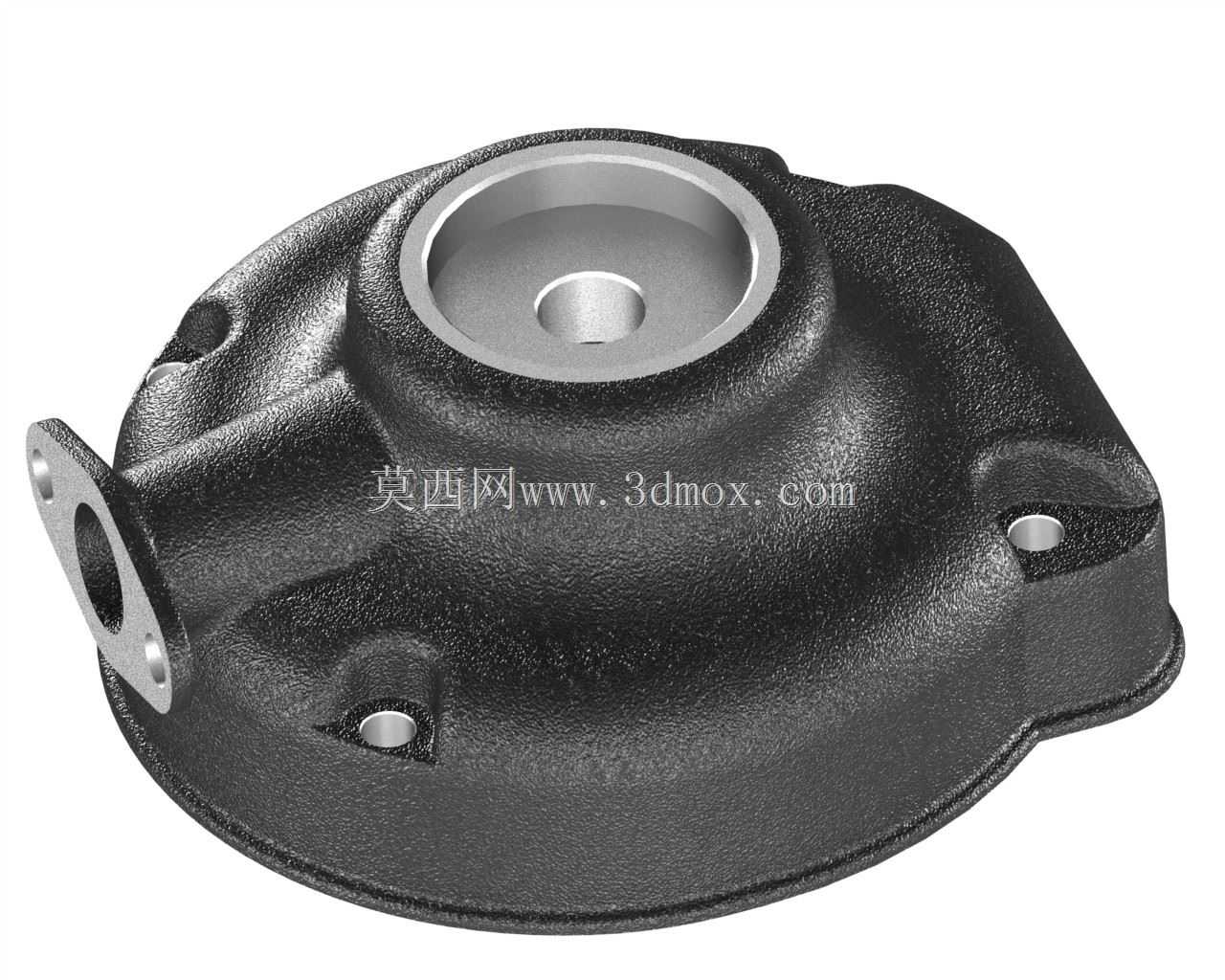

　　从结构细节来看，壳体的中心位置设置有叶轮安装腔，腔体的内径与深度匹配对应规格的闭式叶轮，中心的凸台结构用于安装密封组件或者轴承定位结构，保证叶轮旋转时的同轴度；侧面伸出的进水接口采用法兰式连接结构，接口的通径匹配泵的额定流量，法兰端面设置有密封槽与安装孔，可直接对接进水管道，接口与主腔体的过渡段采用顺滑的圆弧收敛结构，保证进水流体能够均匀进入叶轮吸入口，避免出现偏流导致的汽蚀问题；壳体外缘均匀分布的多个安装凸台，分别用于泵体与电机支架的连接、泵盖的压紧固定，每个凸台位置都做了局部加厚处理，避免螺栓锁紧时出现壳体开裂的问题，凸台上的安装孔采用沉孔设计，保证螺栓头安装后不超出壳体外轮廓，减少整泵的安装占用空间。

　　在安装边界方面，该壳体的最大外轮廓为类圆形结构，外缘的异形延伸结构是为了适配特定安装支架的定位需求，不需要额外增加转接板即可直接固定在常规的卧式泵安装座上；进水接口的中心高度、主腔体的轴向长度都与对应功率的标准电机端盖尺寸匹配，装配时不需要额外调整轴伸长度，可直接套用标准的机械密封件与叶轮紧固件；壳体的壁厚根据1.0MPa的工作承压要求设计，常规HT200材质即可满足强度需求，若用于腐蚀性流体场景，也可直接替换为不锈钢或者工程塑料材质，整体结构不需要做大幅修改。

　　从设计逻辑上，该壳体原型没有采用复杂的异形流道结构，而是优先兼顾了铸造便利性与装配通用性，所有的加工面都集中在密封端面、安装孔位与中心定位台，非加工面直接保留铸造毛坯面即可，能够有效降低后续机加工的工时成本；流道的截面变化按照等流速原则设计，保证流体在蜗壳内的流速稳定，不会出现局部流速过高导致的冲刷磨损，也不会因为流速过低造成杂质沉积；壳体外侧没有多余的加强筋结构，而是通过均匀的壁厚与合理的圆弧过渡来保证结构刚度，既减少了铸造时的模具复杂度，也避免了加强筋位置容易出现的铸造缺陷。在实际选型应用中，该壳体可适配家庭供水增压泵、小型暖通循环泵、设备冷却供水泵等多种场景，对应的叶轮规格与电机功率可根据实际扬程流量需求做小幅调整，壳体的核心安装尺寸保持通用，能够有效减少同系列泵型的零件种类，降低生产与备件储备的成本。
