Liteplus便携储能电池外观结构设计

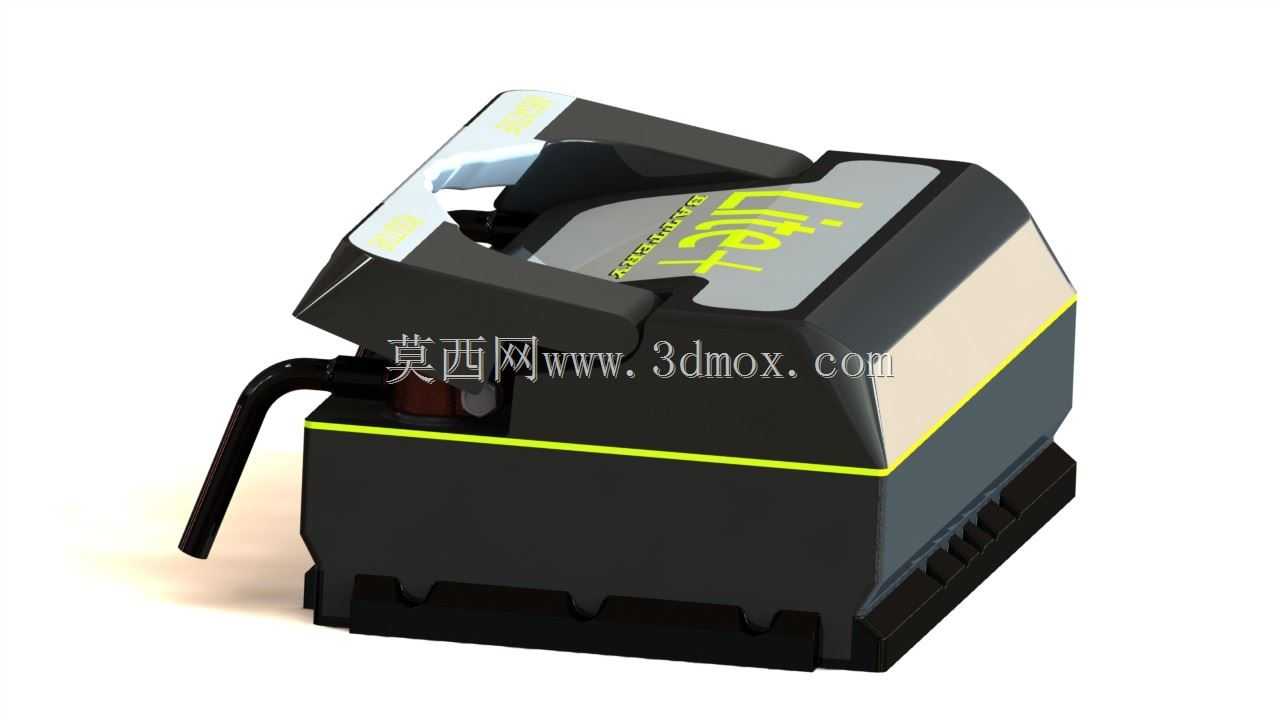

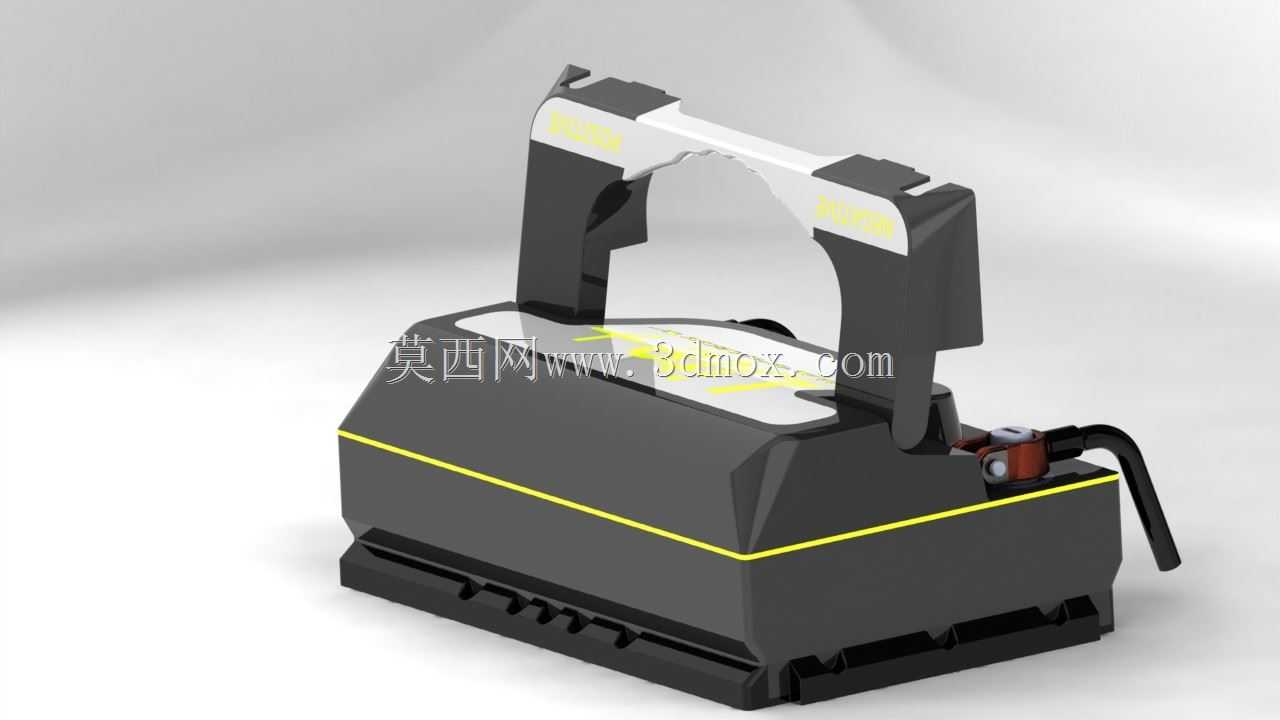

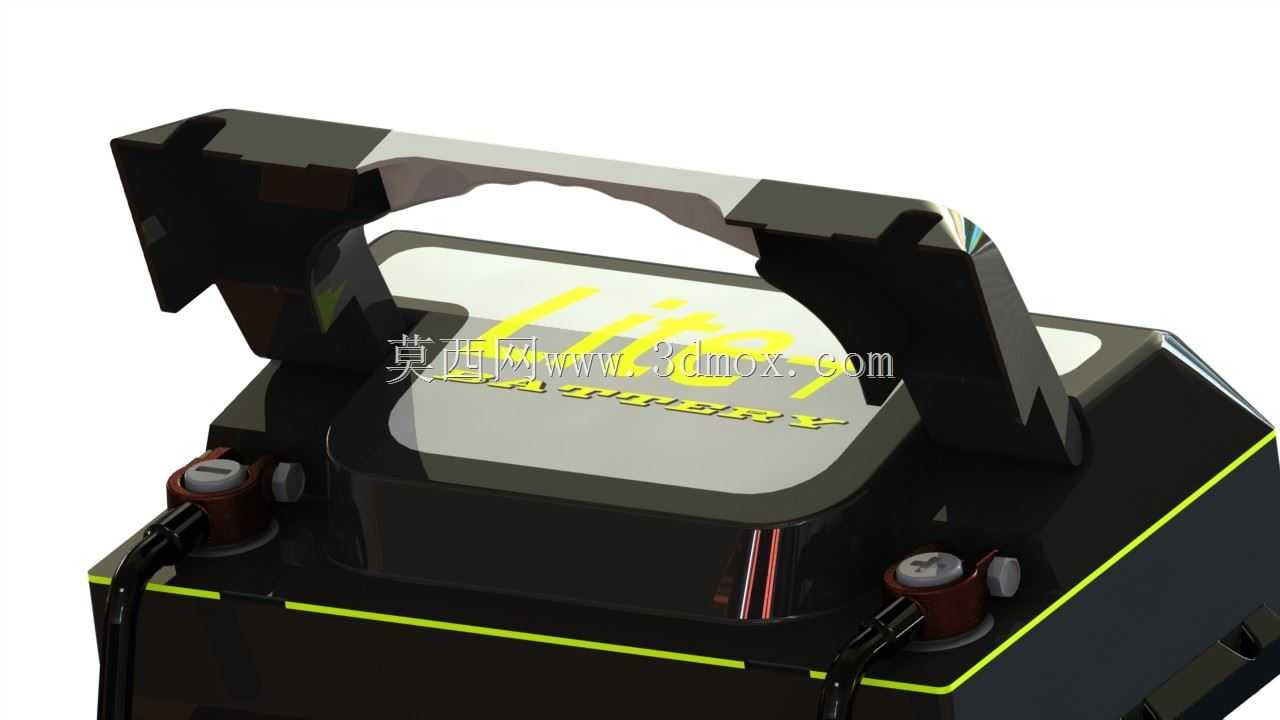

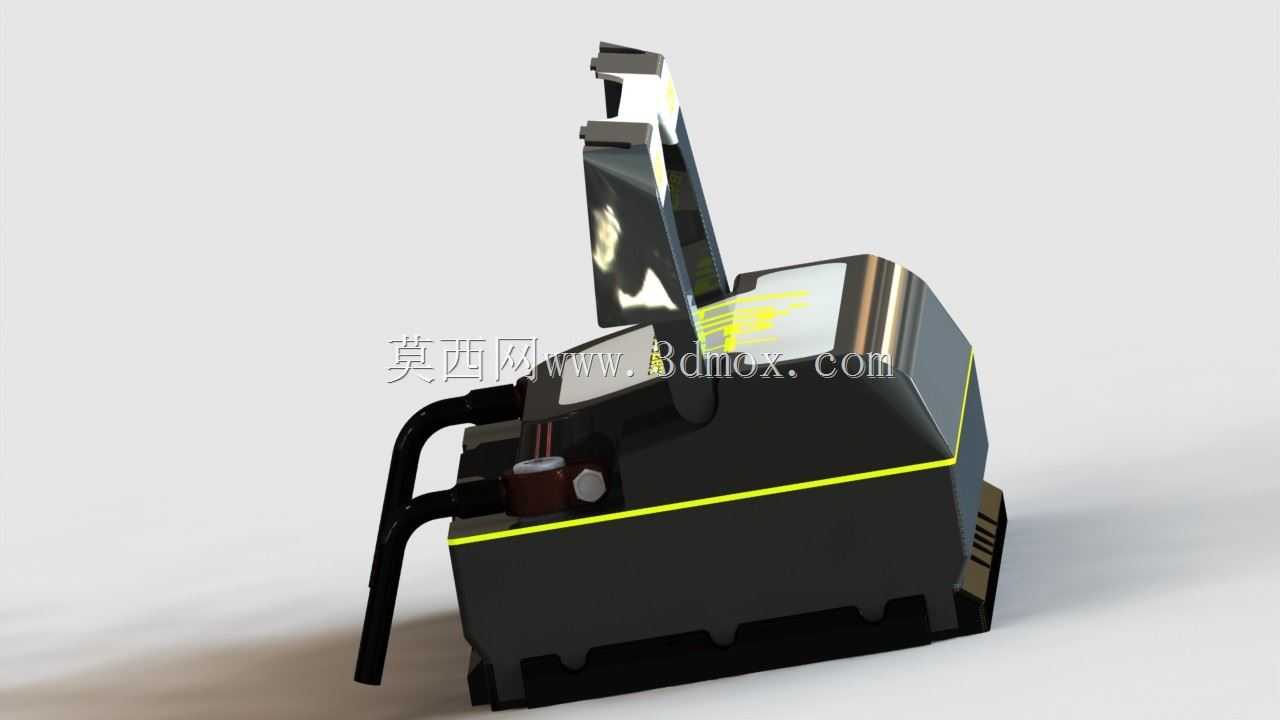

　　这款储能电池的结构设计，首先围绕户外便携供电、小型备用电源的实际使用场景展开，在做三维结构搭建时，最先考量的是户外移动使用时的搬运便利性，因此顶部集成了可翻折的一体式提手，提手与上盖的转轴处做了限位结构，翻折到最大提拉角度时会自动卡止，避免搬运过程中提手滑脱，放下提手时能完全贴合上盖表面，不会额外占用堆叠空间，也不会在收纳时和其他物件发生勾挂。

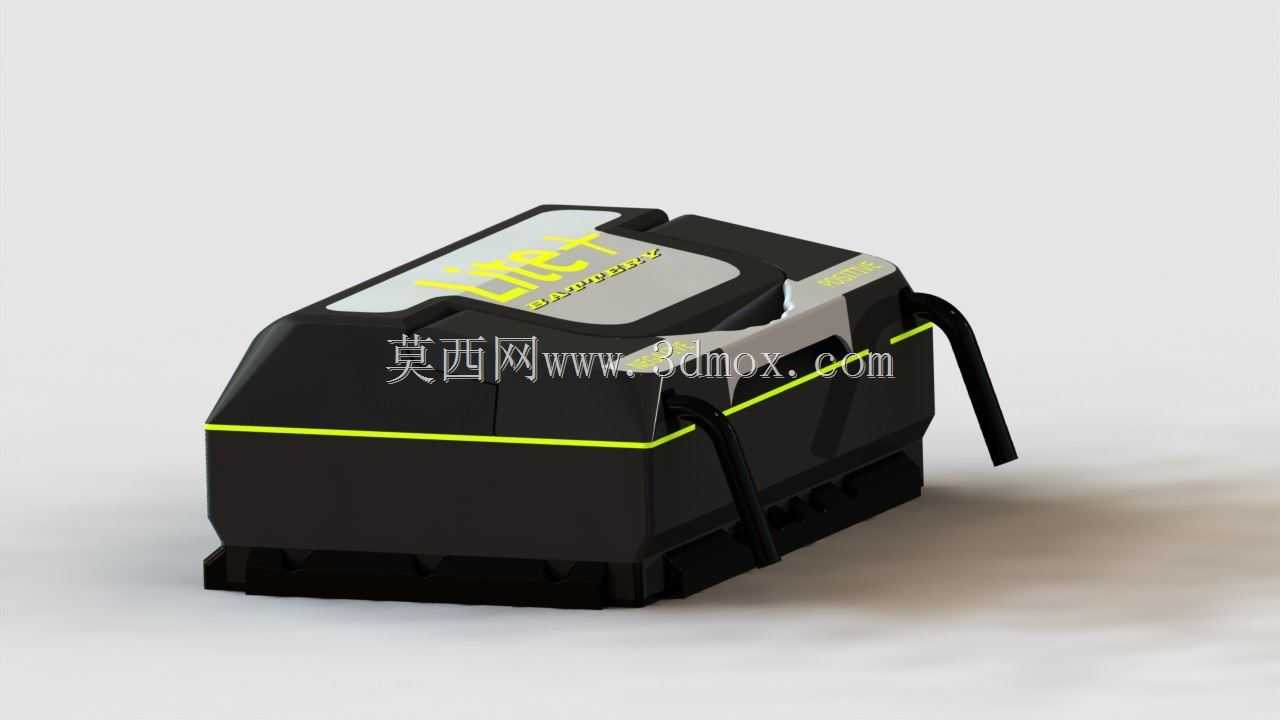

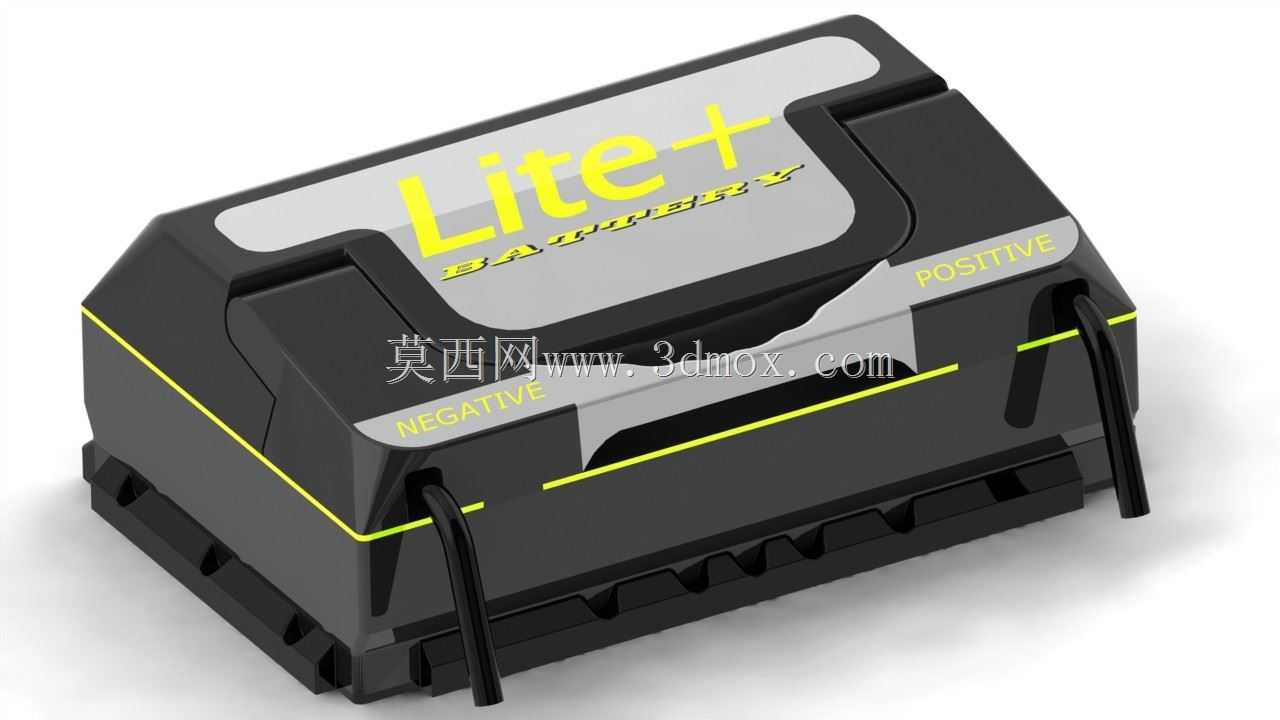

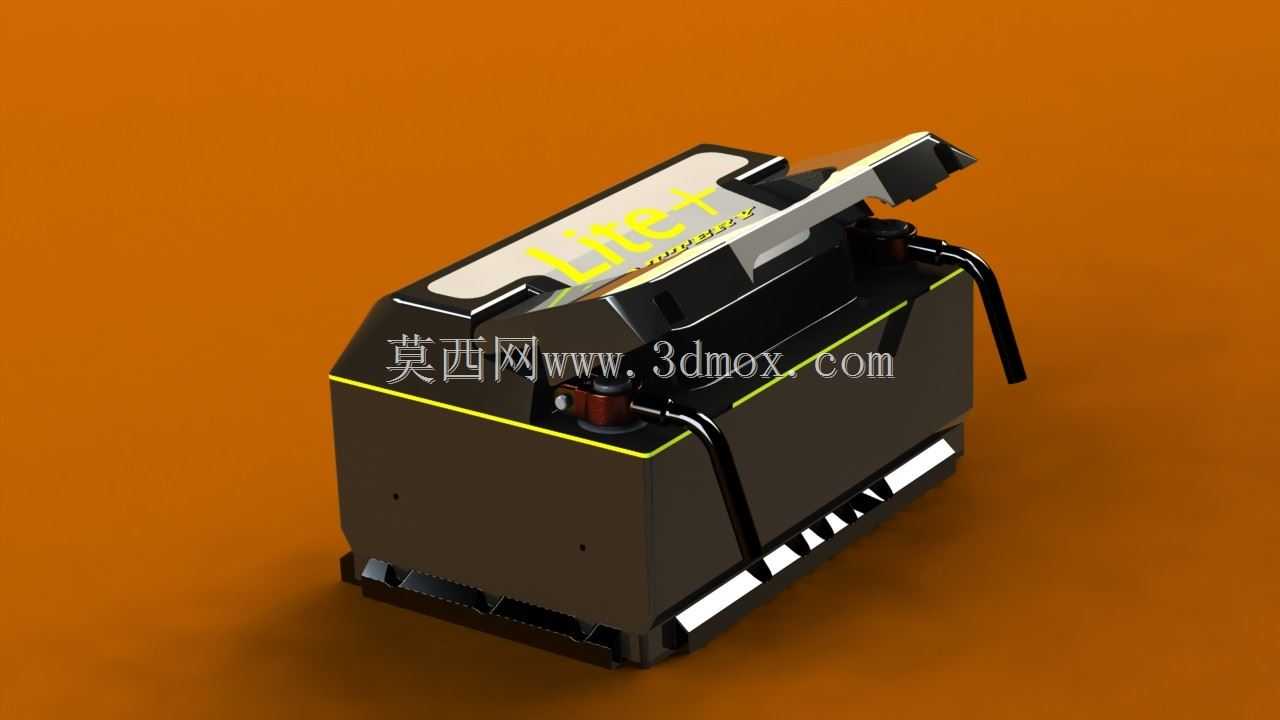

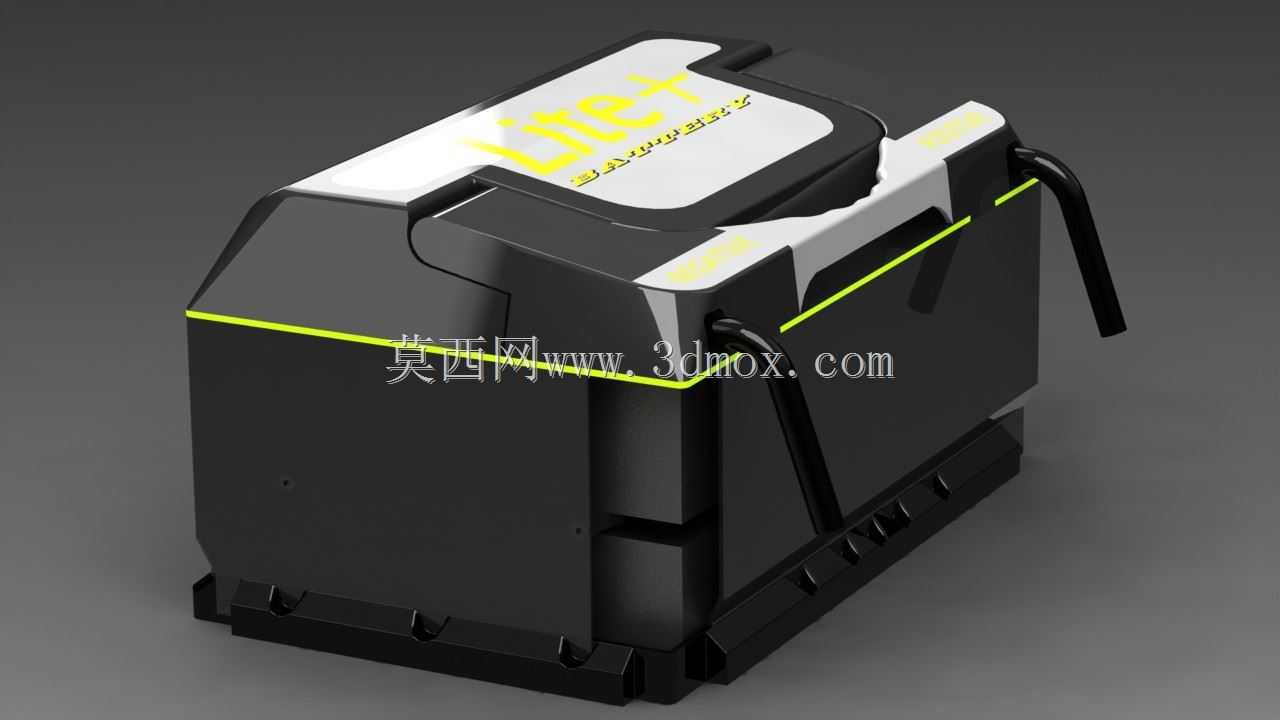

　　从安装边界来看，整体外形采用方正切角的箱体结构，底部设置了四个内凹的支撑脚，支撑脚的高度预留了12mm的间隙，一方面可以在放置到不平整地面时避开小凸起，保证放置平稳，另一方面也给底部的散热缝隙留出通风空间，避免电池充放电时热量在底部淤积。箱体侧面的接线端子做了内凹防护设计，端子外沿比箱体侧面低8mm，即使设备侧面发生磕碰，也不会直接撞击到接线柱，降低接线松动、端子变形的故障概率，端子旁预留了走线卡槽，外接电源线可以顺着卡槽排布，避免线缆被拉扯时直接作用在端子焊点上。

　　设计过程中对外壳的壁厚做了针对性校核，主体外壳采用2.8mm的均匀壁厚，转角处全部做R5的圆角过渡，既避免注塑生产时出现应力集中导致的开裂问题，也能在受到外力冲击时分散应力，提升外壳的抗摔性能。上盖和下箱体的配合面做了一圈止口结构，止口处预留了密封胶条的安装槽，装配后可以达到IP54的防护等级，能够阻挡日常使用时的飞溅水花、扬尘进入箱体内部，适配户外露营、工地临时供电、家庭应急备电等多场景的使用需求。

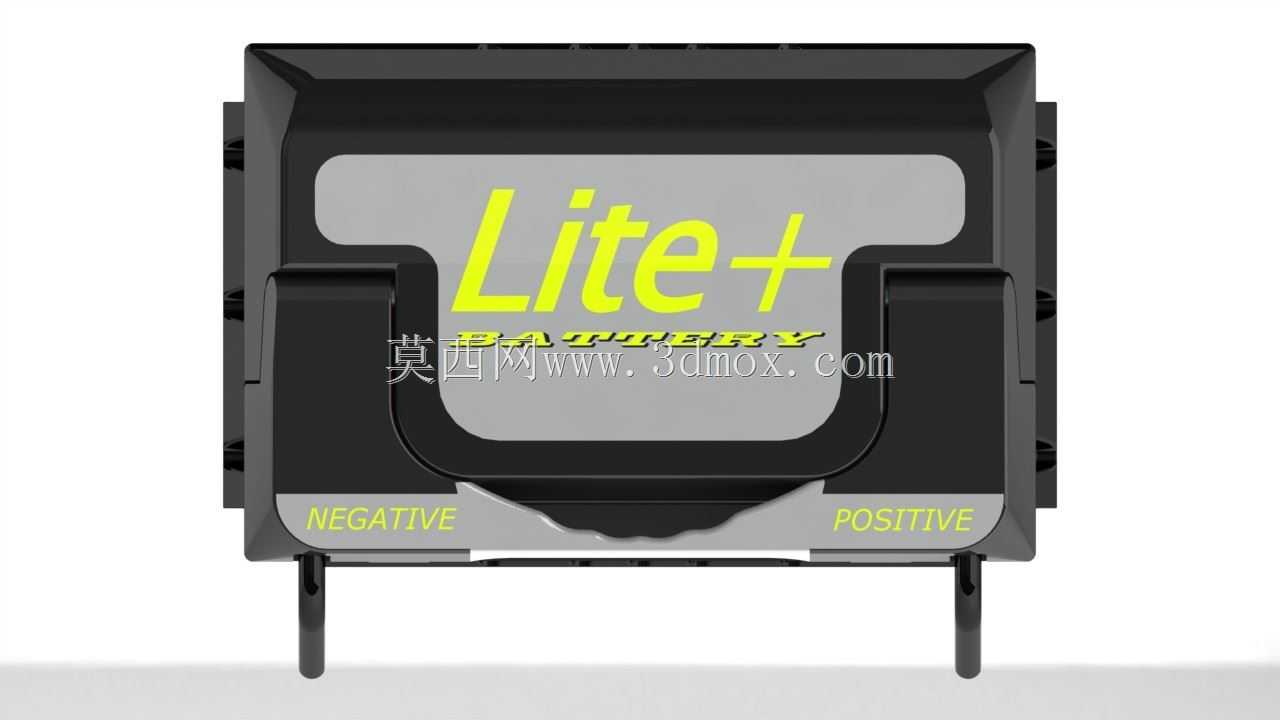

　　顶部的标识区域做了下沉式设计，标识贴膜粘贴后不会高出上盖平面，避免长期摩擦导致标识磨损脱落，提手表面做了防滑纹理处理，即使戴着手套搬运也能有足够的摩擦力，不会出现手滑掉落的情况。箱体侧面的装饰条不仅是外观装饰件，同时也作为上下壳体的装配压条，通过隐藏式卡扣和螺丝固定，既保证了外观的整体性，也能在壳体受到侧面挤压时提升整体的结构强度，避免壳体出现形变挤压内部的电芯模组。

　　在内部结构的适配设计上，外壳内部预留了标准的电芯模组安装位，四周设置了四个固定柱，固定柱的位置和通用12V便携储能电芯模组的安装孔位完全匹配，不需要额外做转接支架就能完成装配，固定柱的高度做了限位设计，电芯装配后和上盖之间预留5mm的间隙，用来布置保护板和连接线束，避免线束被挤压导致绝缘层破损。接线端子的位置和内部线束的走线路径做了优化，线束顺着箱体侧壁的走线槽排布，长度冗余控制在30mm以内，既方便装配时的操作，也不会因为线束过长在箱体内部晃动产生异响，或者和其他部件发生摩擦。

　　从实际使用的功能特性来看，这款电池的结构设计充分考虑了不同使用场景下的操作便利性，提手的翻折阻尼做了调校，既不会因为太松导致提手随意晃动，也不会因为太紧导致翻折时需要用太大的力气，单人就能轻松完成搬运操作。底部的支撑脚采用耐磨防滑的材质，放置在光滑的地面或者车厢内时，不会因为轻微的震动出现滑动移位。箱体的整体尺寸控制在可以放入常规汽车后备箱储物格、户外露营装备箱的范围内，不需要额外预留特殊的收纳空间，日常携带和收纳都十分方便。

　　在做三维建模的过程中，对所有的配合间隙都做了公差校核，上下壳体的装配间隙控制在0.3mm以内，既保证装配时的顺畅度，也不会出现缝隙过大导致的外观瑕疵，提手和转轴的配合间隙控制在0.2mm，转动时没有明显的旷量，长期使用也不会出现松动异响。所有的棱角位置都做了倒钝处理，没有尖锐的边角，搬运和使用过程中不会划伤手部，也不会刮蹭到其他放置在一起的装备。
