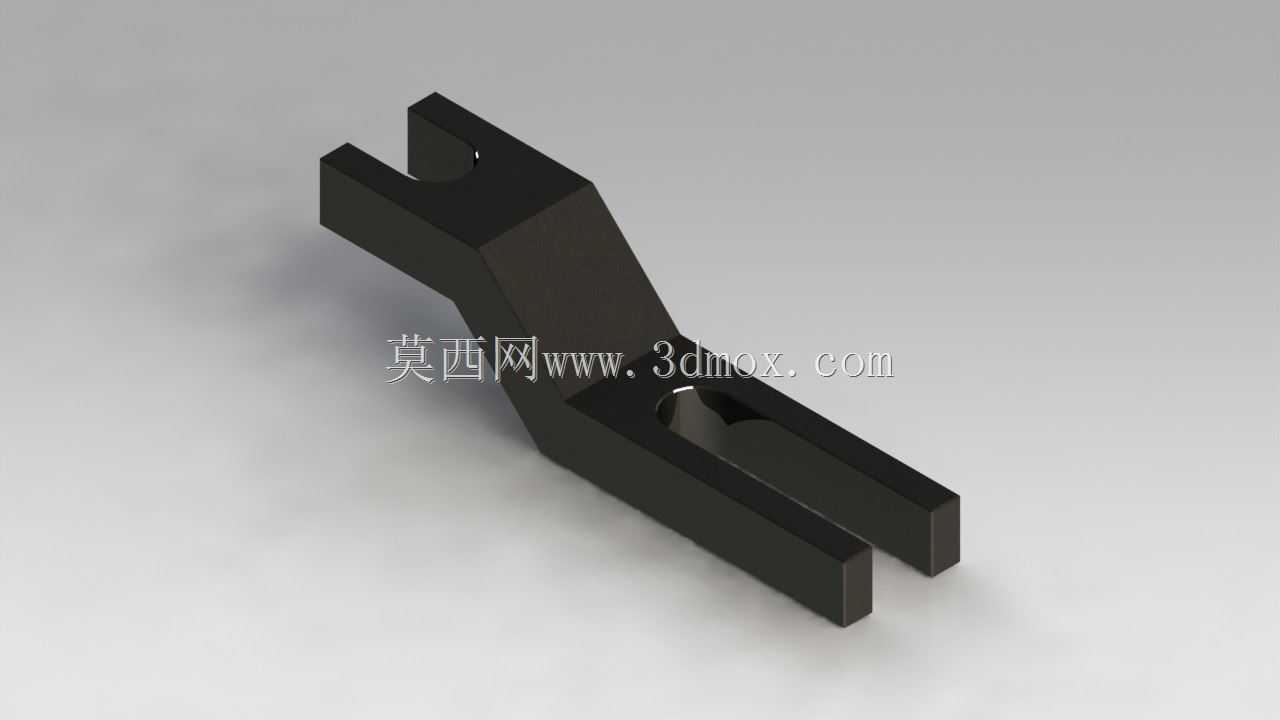

折弯式双叉型夹紧定位连接构件

　　在工装夹具、非标自动化生产线以及小型工装治具的搭建场景里，这类折弯结构的夹紧连接件是很常见的功能性零件，很多做治具设计的工程师在处理工位限位、工件夹持的需求时，都会优先考虑这类一体成型的折弯构件，相比拼接式的夹紧块，它的结构刚性更好，没有拼接缝隙带来的装配误差，长期受夹紧力作用也不会出现连接松动的问题。从实际使用场景来看，这类零件常被用在小型工件的侧向夹紧工位，比如电子元器件组装治具里的PCB板侧边定位夹紧、小型五金件冲压工位的坯料侧向压紧，还有一些检测设备里的待测件固定工位，它的双叉端结构可以卡在工件的凸台或者定位销上，另一端的开槽结构可以配合锁紧螺栓调整安装位置，适配一定范围内的尺寸偏差，不用额外做定制化的位置调整件。

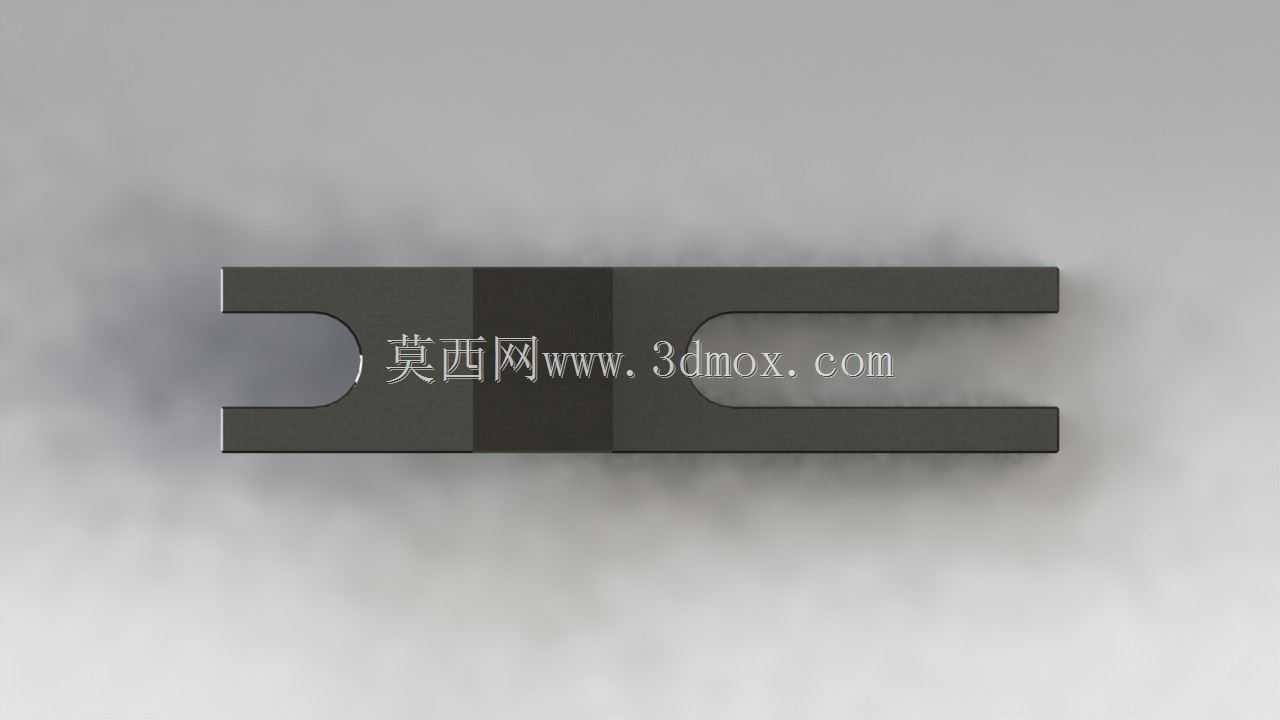

　　从功能特性上看，这个构件采用了一体折弯的结构设计，整体没有焊接或者拼接的部位，材料一般选用45号钢或者冷轧钢做表面发黑处理，既能保证足够的结构强度承受反复的夹紧力，也能在车间常规环境下具备基础的防锈能力，不需要额外做复杂的表面防护。两端的叉型开口设计是功能核心，上端的窄叉开口用来对接执行端的压头或者定位销，下端的宽叉开槽是安装固定端，槽孔的长度预留了足够的调整行程，安装时可以顺着槽的方向调整整个构件的前后位置，适配不同厚度工件的夹紧行程需求，不用重新打孔或者更换安装座，在小批量多品种的生产线上，这种可调结构能大幅减少换型时的工装调整时间。

　　设计思路上，这个零件没有多余的冗余结构，所有的结构特征都是为功能服务的：折弯段的角度是根据安装空间的避让需求设计的，当安装座和待夹紧工件存在高度差的时候，这个折弯角度刚好可以让两端的叉口分别对齐安装基准和工件夹紧面，不需要额外加垫高块或者转接件，减少了整个夹紧单元的零件数量，也降低了装配累积误差。折弯处的圆角做了合理的过渡，没有尖锐的应力集中角，在反复承受夹紧载荷的时候，不会因为应力集中出现折弯处断裂的问题，这一点在做高频夹紧动作的气动夹具上尤其重要，很多新手设计这类折弯件的时候容易忽略折弯圆角，导致零件在使用一段时间后出现裂纹甚至断裂，直接影响生产线的运行稳定性。

　　关于外形尺寸和安装边界，这类零件的整体长度一般控制在80-120mm区间，折弯段的垂直高度差在30-50mm左右，上端叉口的开口宽度根据配套的销钉直径设计，通常在6-10mm，下端的安装槽宽度适配M6或者M8的锁紧螺栓，槽长一般在20-30mm，足够覆盖常规的调整行程。安装的时候需要注意，下端的固定面要和安装基座完全贴合，螺栓锁紧时要在构件和基座之间加平垫和弹垫，防止反复受力后螺栓松动，上端叉口和对接的销钉之间要留0.1-0.2mm的间隙，保证夹紧动作顺畅，不会出现卡滞的情况。另外在做三维建模的时候，这类零件的建模重点是折弯处的展开尺寸计算，要根据材料的厚度和折弯半径预留正确的折弯系数，不然加工出来的零件折弯角度和尺寸会出现偏差，导致安装时两端的位置不对，无法正常对接安装位和工件。很多刚入行的工程师在做这类钣金类机加件的时候，容易直接按实体尺寸建模不考虑折弯系数，导致加工出来的零件报废，这也是这类小零件设计里最容易踩的坑。

　　在实际的设备维护里，这类夹紧构件属于易损件吗？其实只要选型和安装正确，它的使用寿命很长，因为本身没有相对运动的摩擦面，只是承受静态的夹紧力或者低频的冲击载荷，正常使用情况下很少出现损坏，除非是夹紧力超出了零件的承受范围，或者安装时没有固定牢导致零件受侧向力弯折。在做备件储备的时候，这类零件因为结构简单加工成本低，可以少量备库，应对突发的损坏更换需求，不用储备太多占用库存空间。另外在做不同工位的适配时，同结构的夹紧件可以通过调整折弯角度、叉口宽度和安装槽尺寸来适配不同的需求，属于可以系列化设计的通用工装零件，很多工厂的工装标准件库里面都会收录这类构件，设计新工装的时候直接调用修改参数即可，能大幅缩短设计周期，减少重复建模的工作量。
