挂钩类零件Z向应力仿真分析结构

项目分类:通用五金配件 发布时间:2021-11-21 ID:400736
  • 挂钩类零件Z向应力仿真分析结构
  • 挂钩类零件Z向应力仿真分析结构

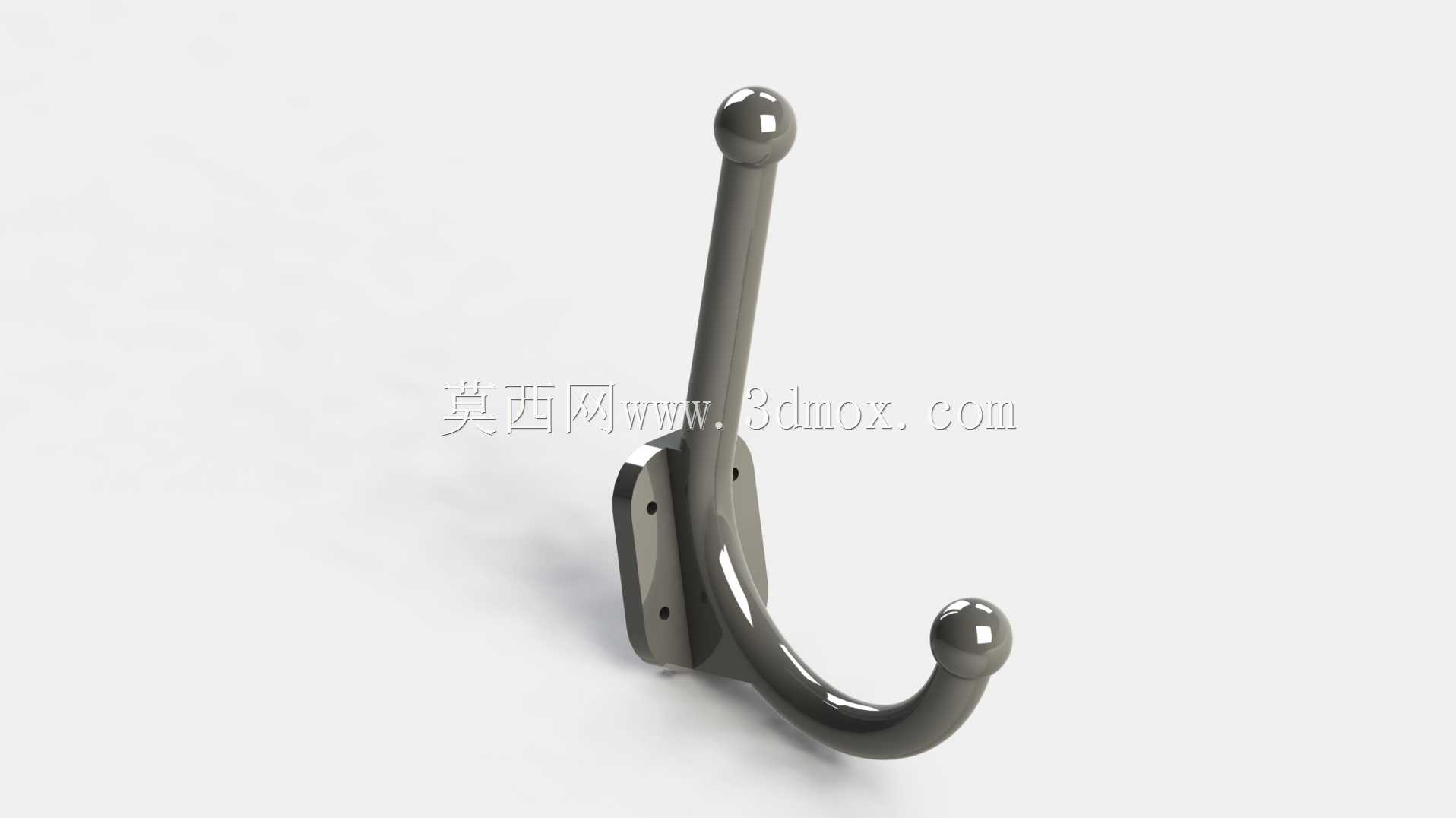

  日常工业场景里的悬挂类承重构件,最容易被忽略的就是非主承载方向的应力累积,很多现场失效的挂钩,断裂位置都不在直观的竖直拉力作用面,反而出现在侧向受力的弯折过渡区,这也是做Z向应力校核的核心意义所在。这类挂钩构件的应用场景覆盖极广,小到生产线旁的工具悬挂点位、工位物料挂架,大到仓储区域的轻型吊点、设备检修时的临时承重挂点,只要存在悬挂承重需求,且作业过程中可能出现侧向晃动、偏移受力的工况,都需要对非主承载方向的应力分布做完整核算,避免长期交变载荷下出现疲劳裂纹。从结构本身来看,这个挂钩采用两端球头、中间弧形过渡的构型,上端球头用于和安装基座做铰接配合,能够适配一定角度的安装偏差,下端球头用来挂接吊环、绳索类连接件,

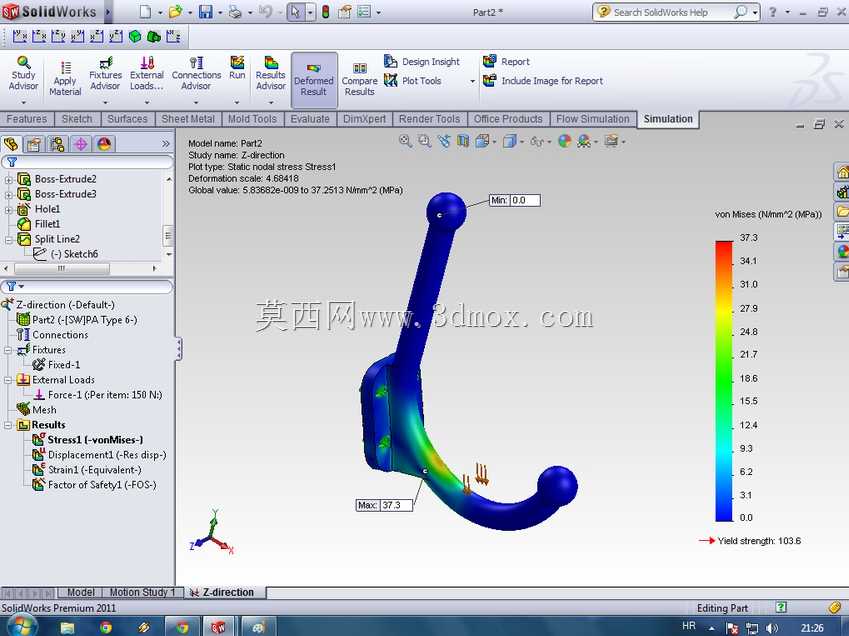

  弧形的钩身是主要的承力段,设计时特意在弯折位置做了大圆角过渡,就是为了降低应力集中系数。做Z向应力仿真的时候,首先要明确边界条件的设定逻辑:上端球头位置设置为固定约束,模拟实际安装时的铰接限位状态,在下端挂接位置施加对应方向的额定载荷,同时要考虑构件自身重力带来的附加应力,网格划分的时候需要在弯折过渡区域做局部加密,因为这个位置的应力梯度变化最大,粗网格很容易漏掉峰值应力点,导致仿真结果偏于危险。从仿真得到的应力云图可以直观看到,应力最高的区域集中在钩身内侧的弯折位置,这和实际工程里的失效位置完全吻合,云图上的色彩梯度从蓝色低应力区到红色高应力区的过渡,也能反映出载荷传递的路径:载荷从下端挂接点沿着钩身弧形段向上传递,

  在弯折位置因为截面方向变化出现应力集中,再向上延伸到上端固定端的过程中应力逐步扩散降低。设计这类构件的时候,不能只看竖直方向的抗拉强度,很多现场使用场景里,被悬挂的物件会因为人员操作、设备振动、气流扰动出现侧向摆动,这时候Z向的分力会在弯折位置产生附加弯矩,要是只按竖直拉力选材料、定截面尺寸,很容易在长期使用后出现弯折处开裂的问题。安装边界上,上端球头的配合间隙需要控制在合理范围,间隙过大会导致挂钩受力时摆动幅度过大,进一步放大侧向分力的影响,间隙过小则会提高安装配合精度要求,提升现场装配难度,一般会根据额定载荷的大小,把配合间隙控制在0.1mm到0.3mm之间,兼顾安装便利性和受力稳定性。另外,钩身的截面形状选择也有讲究,

  采用圆形截面相比矩形截面,能够在各个受力方向上保持相近的截面惯性矩,不会出现某个方向抗弯能力特别弱的问题,很适合这种存在多方向受力可能的悬挂构件。仿真过程中还需要关注位移量的分布,下端挂接点的Z向位移不能超过允许的形变范围,要是形变过大,一方面会导致挂接的物件位置偏移,影响正常使用,另一方面过大的形变也会改变构件的受力角度,进一步恶化受力状态,形成恶性循环。在做结构优化的时候,除了调整弯折处的圆角半径,还可以对应力集中区域做局部的截面加厚,不需要整体增大构件尺寸,只在高应力区提升承载能力,就能在控制整体重量的前提下满足强度要求,这种局部优化的思路也符合轻量化设计的趋势,毕竟这类悬挂构件很多时候需要人工移动、安装,过重的话会提升操作负担。实际工程应用里,这类仿真结果还可以用来指导后续的表面处理工艺,高应力区域要避免出现划痕、酸洗过度等表面缺陷,因为表面缺陷会成为疲劳裂纹的萌生点,大幅降低构件的疲劳寿命,对应力峰值区域做表面强化处理,比如喷丸,还能进一步提升构件的抗疲劳性能,延长实际使用寿命。
