离心泵壳内部流道结构三维数模

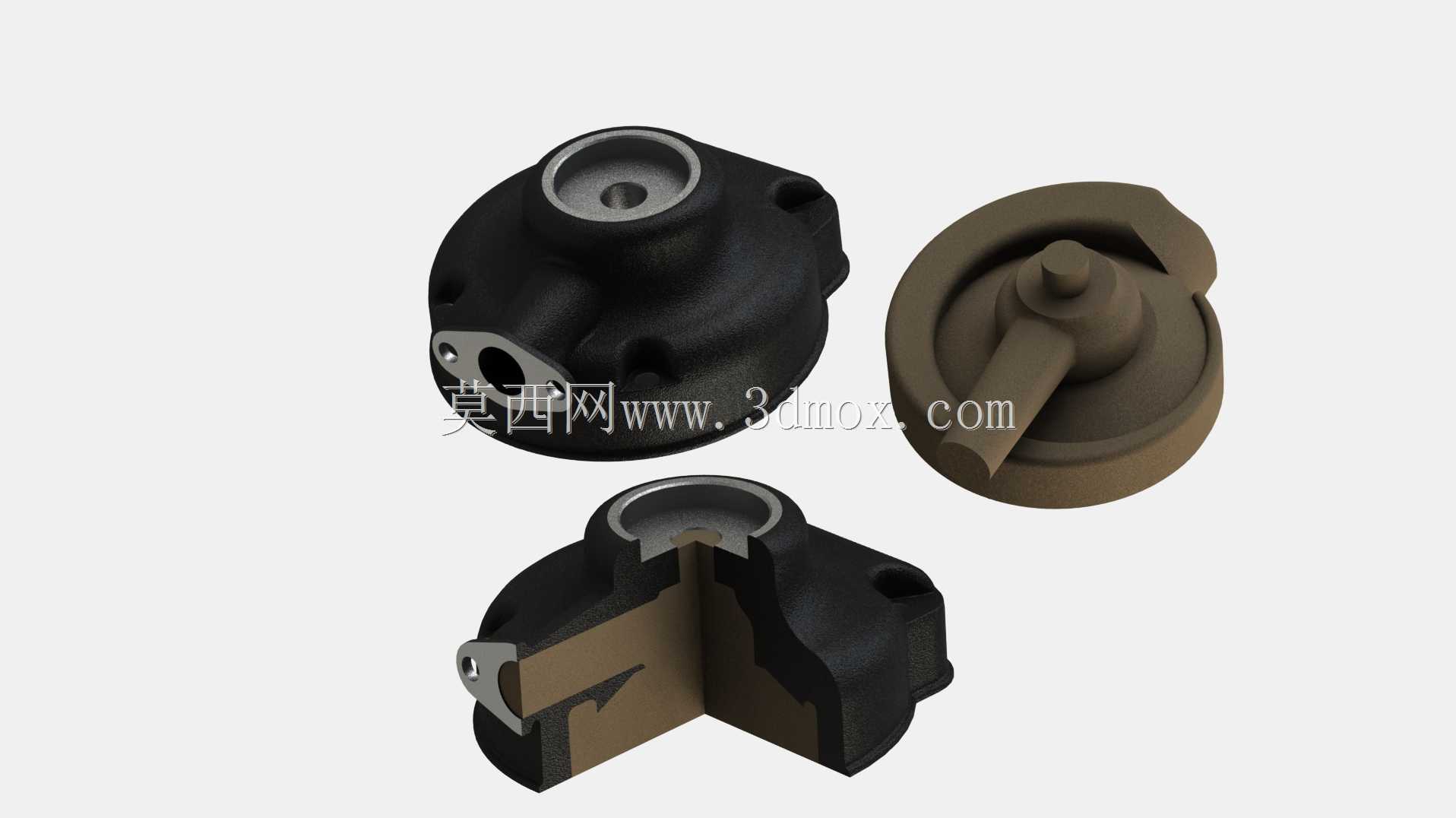

　　在流体输送类设备的结构开发环节，泵壳作为离心泵的核心承压与导流部件，其内部几何结构的合理性直接决定整泵的水力效率、运行稳定性与服役寿命，很多初入行业的结构工程师在建模时往往只关注泵壳的外部安装接口，忽略内部流道的顺滑过渡设计，最终做出的样机要么出现局部涡流损耗过大，要么在变工况运行时产生异常振动，这套数模完整还原了离心泵壳的内外结构，包括剖开的内部流道形态、进出口连接法兰、安装定位凸台、壁厚过渡区域的细节，能给同类产品的结构设计提供非常具象的参考。从实际应用场景来看，这类带完整内部几何的泵壳结构，主要用于清水输送、化工介质增压、暖通循环等民用与工业流体输送场景，泵壳的核心作用一方面是汇集叶轮甩出的高速流体，

　　将流体的动能逐步转化为压力能，通过流道的截面渐变设计减少水力损失，另一方面作为整泵的承载基体，需要容纳叶轮、密封组件、轴承支撑结构，同时提供与管路、泵座的连接接口，承受内部介质压力与管路传递的外部载荷。从设计思路层面拆解，这套结构的内部流道采用了螺旋形压水室设计，流道截面从隔舌位置开始沿着叶轮旋转方向逐步扩大，保证流体在流出叶轮进入压水室的过程中流速均匀降低，避免局部流速突变造成的冲击损失；隔舌位置的圆角与间隙做了合理匹配，既减少流体回流到叶轮入口的泄漏量，又避免间隙过小造成的运行摩擦与噪声。外部结构上，泵壳顶部的凸台用于安装放气阀或者压力表接口，侧方的法兰接口为泵的出口流道，端面的定位止口与轴承架组件配合，保证泵壳与叶轮的同轴度，

　　避免运行时叶轮与泵壳产生刮擦；底部的安装脚预留了螺栓连接孔，安装孔的位置与孔径匹配常规的离心泵安装基座尺寸，安装边界上，泵壳的进出口法兰采用标准管路连接尺寸，能直接匹配同通径的工业管路，不需要额外做转接接头，外部轮廓的最大尺寸考虑了常规泵组的安装空间要求，不会和相邻的管路、电机部件产生干涉。壁厚设计上，承压区域的壁厚根据公称压力等级做了等强度优化，在流道转弯、法兰连接等应力集中区域做了局部加厚，非承压区域的壁厚适当减薄，在满足强度要求的前提下控制铸件的整体重量，避免不必要的材料浪费。很多工程师在做泵壳建模时，容易把内部流道和外部壳体分开建模后布尔运算，导致交界面出现碎面、壁厚不均匀的问题，这套数模采用了整体建模思路，

　　从内部流道的曲面出发，向外偏置得到壳体的基础壁厚，再叠加安装法兰、凸台、安装脚等外部结构，所有过渡位置都做了圆角处理，既符合铸造工艺的拔模与圆角要求，避免铸件出现应力集中开裂的问题，也能减少流体在流道内的沿程阻力。从实际生产角度看，这套结构的分型面设置在泵壳的轴向中分位置，适配砂型铸造的工艺要求，不需要额外做复杂的抽芯结构，铸件成型后只需要对法兰端面、止口位置做少量机加工就能满足装配精度要求，能有效降低生产环节的加工成本。在做泵组的装配校验时，这套数模可以直接用于虚拟装配，核对叶轮和泵壳流道的对中情况、密封组件的安装空间、进出口管路的连接位置是否存在干涉，也可以导入流体仿真软件中做内部流场分析，验证不同流量工况下的流道压力分布、流速变化、涡流区域位置，为后续的流道优化提供基础几何依据。
