四风机组合式工业冷却塔结构设计

　　这款四风机组合式冷却塔，主要面向大型工业循环水散热场景设计，常见应用于中央空调主机配套、化工生产循环水降温、注塑车间冷却系统、发电厂冷凝回路等需要持续带走工艺废热的工况，核心作用是通过气水接触换热，把携带工艺废热的循环水降温至设定阈值，保障后端生产设备、换热系统的运行温度稳定在合理区间，避免因水温过高导致设备效率衰减、元器件过热损坏等问题。从结构设计逻辑来看，采用四单元风机并联的组合式布局，区别于传统单塔大风机的设计思路，一方面可以根据实际热负荷灵活调整运行风机的数量，在低负荷工况下减少不必要的能耗，另一方面多风机布局能让塔内布风更均匀，避免单塔大风机容易出现的边缘区域风量不足、换热死角的问题，提升整体换热效率。

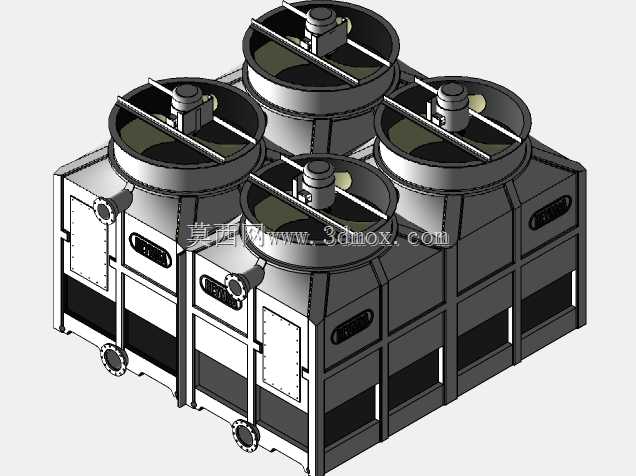

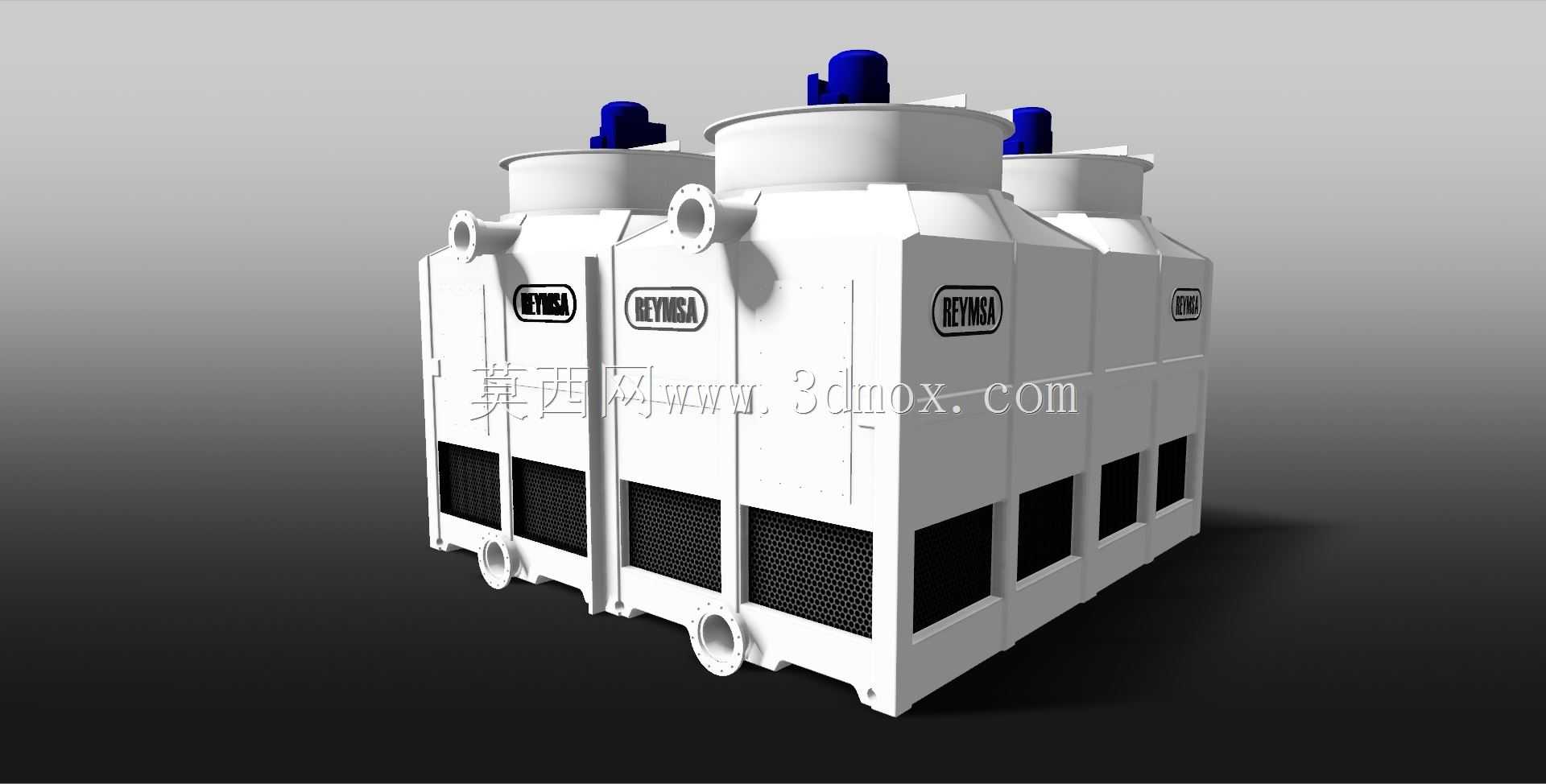

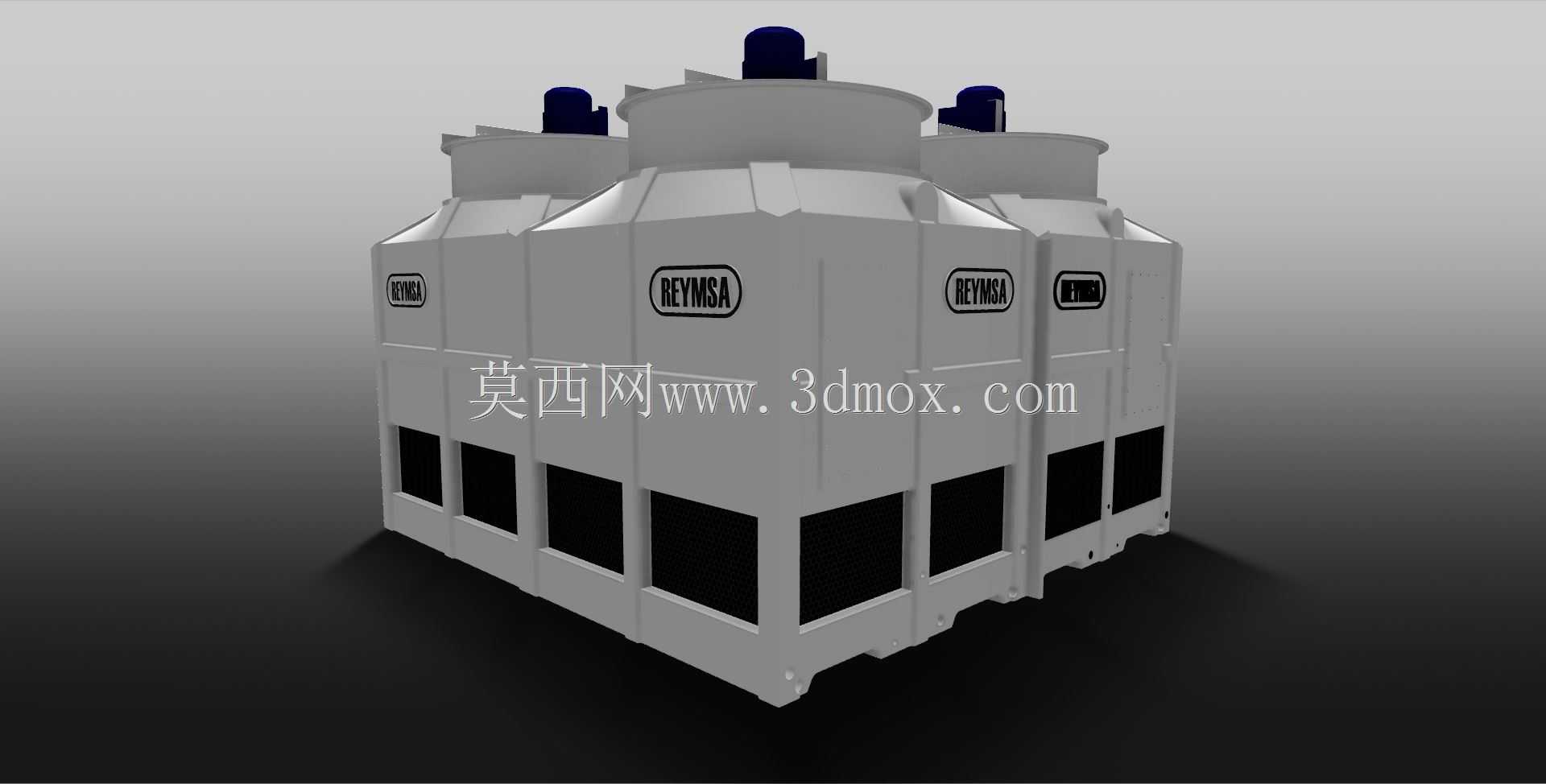

　　设备整体采用模块化箱体拼接结构，四个独立的冷却单元共用下部集水腔体，侧面预留的法兰接口分别对应循环水进水、出水以及排污、补水通道，接口位置的设计充分考虑了现场管道排布的便利性，进出水口设置在塔体侧下方，可直接对接厂区循环水管网，不需要额外做复杂的管道变向转接。上部四个风机单元采用对称式排布，每个风机单元独立配置风筒与电机安装位，风筒采用圆弧过渡结构，可降低风机运行时的风阻与气流紊流，减少运行噪音的同时提升送风效率。塔体外壳采用框架加面板的组合结构，外部加强筋沿竖向与横向均匀布置，既可以提升塔体整体结构强度，抵御户外安装时的风载、积雪荷载，也方便后期维护时拆卸对应位置的面板，对内部填料、布水系统进行检修更换。从安装边界来看，

　　这类组合式冷却塔的安装基础需要做水平硬化处理，基础承载能力需匹配设备满水运行时的总重量，塔体四周需要预留不小于一米的维护空间，尤其是风机电机对应的上部区域，不能有遮挡物影响风机进风与排风，避免出现排风回流导致换热效率下降的问题。设备下部的支脚位置预留了地脚安装孔，可直接通过膨胀螺栓或预埋螺栓与基础固定，安装时需要调整塔体水平度，避免因倾斜导致布水系统偏流、集水盘水位不均的问题。在功能设计上，塔体下部的集水盘做了坡度设计，可让冷却后的循环水快速汇集到出水口，同时排污口设置在集水盘最低位置，方便定期排出沉积在盘底的水垢、杂质，减少管路堵塞的风险。侧面的检修门采用快开式结构，不需要完全拆解塔体就能进入内部检查布水器、填料的状态，日常维护的操作门槛更低。每个风机单元的电机都设置在风筒中部的安装支架上，支架做了加强处理，可避免风机长期运行产生的振动导致结构松动，同时电机位置高于布水系统的喷淋区域，可减少水汽对电机的侵蚀，延长电气部件的使用寿命。从气水换热的路径设计来看，循环水从上部布水系统均匀喷淋到填料层，在填料表面形成均匀的水膜，风机驱动外部空气从塔体侧面的进风格栅进入，向上穿过填料层与水膜逆向接触，带走水中的热量后从顶部风筒排出，冷却后的水向下汇集到集水盘，通过出水口回到循环系统，四风机的布局让整个塔体横截面上的气流分布更均匀，空气与水膜的接触更充分，相比同处理量的单风机冷却塔，换热效率可提升约一成左右，同时运行时的单风机负荷更低，

　　设备整体的运行稳定性更好。在外形尺寸的匹配上，这类组合塔的长宽尺寸按照四个单元2×2排布的逻辑设计，整体轮廓规整，在厂区屋面、室外设备区布置时可以更高效利用场地空间，不需要为异形结构预留额外的安装空间，塔体高度控制在合理区间，既保证了填料层有足够的换热行程，也不会因为过高导致风阻过大、基础负载过高的问题。设计过程中充分考虑了不同工况的适配性，塔体面板可根据使用场景选择不同材质，在普通厂区使用时可采用常规镀锌板材，在腐蚀环境较强的化工区域可更换为防腐涂层板材或不锈钢板材，不需要改动整体结构框架就能适配不同的使用环境。进风格栅采用导流式设计，可减少外部杂物被吸入塔内的概率，同时引导气流均匀进入填料层，避免局部风速过高导致漂水率上升的问题，减少循环水的损耗。
