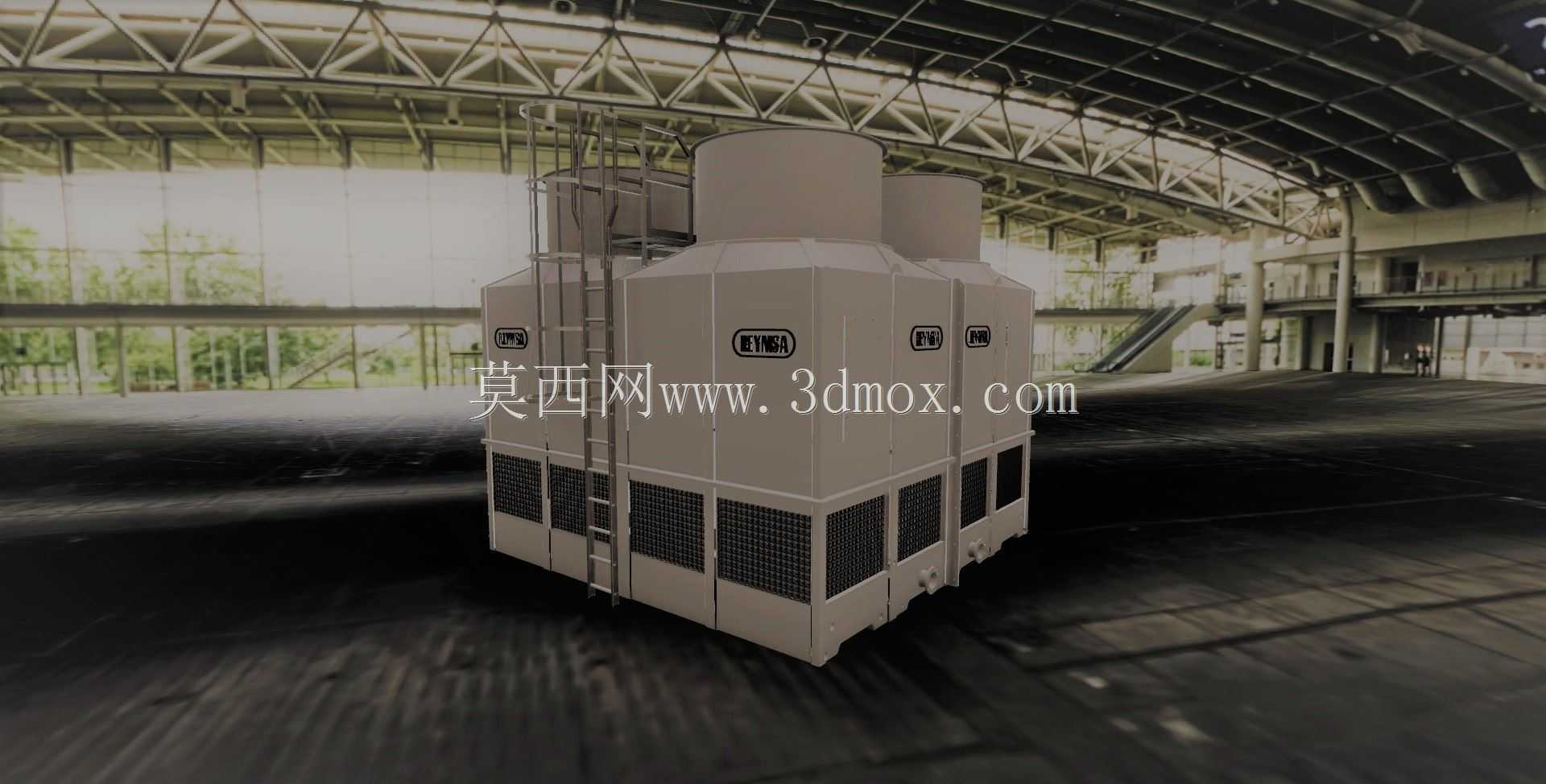

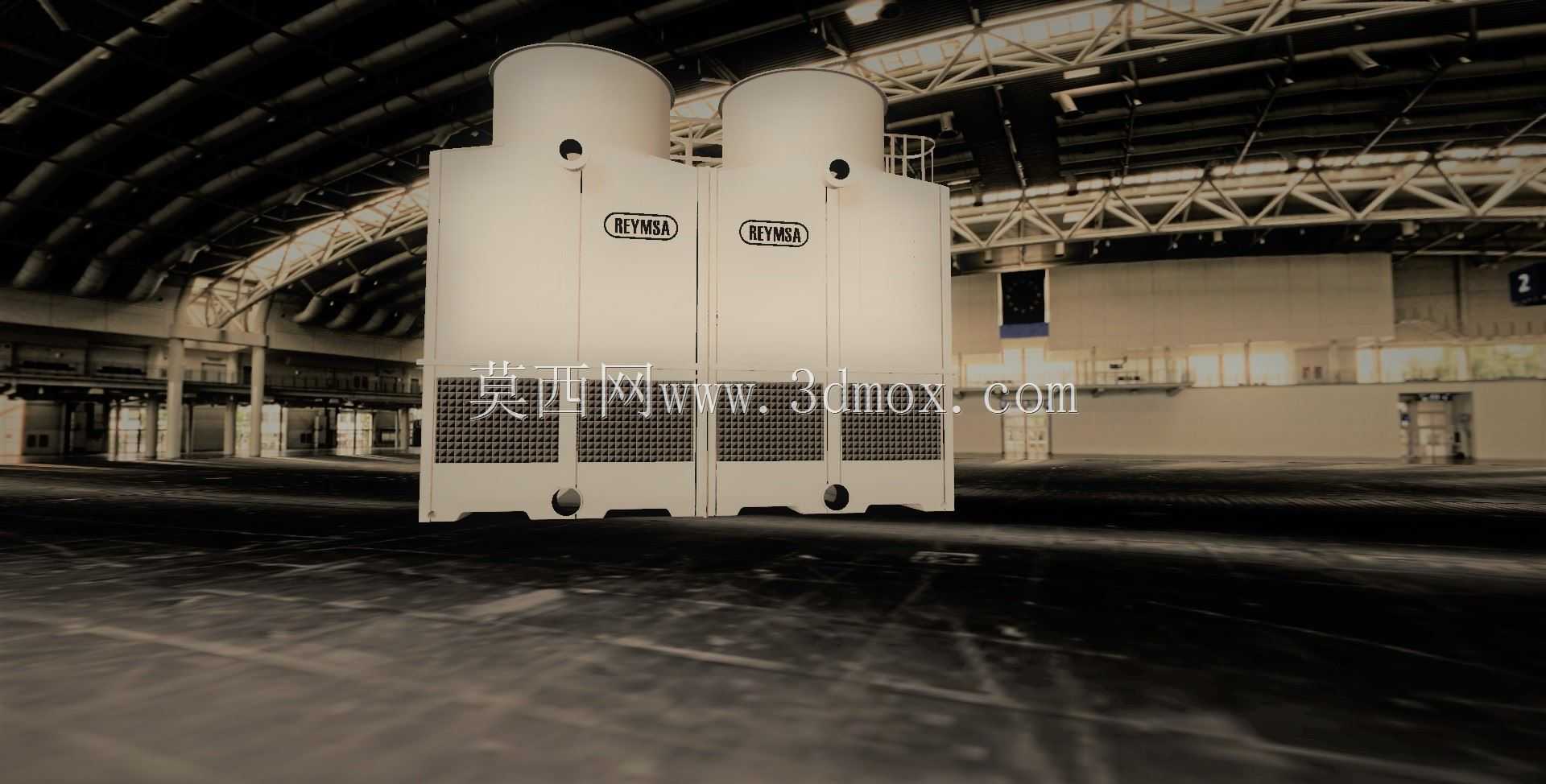

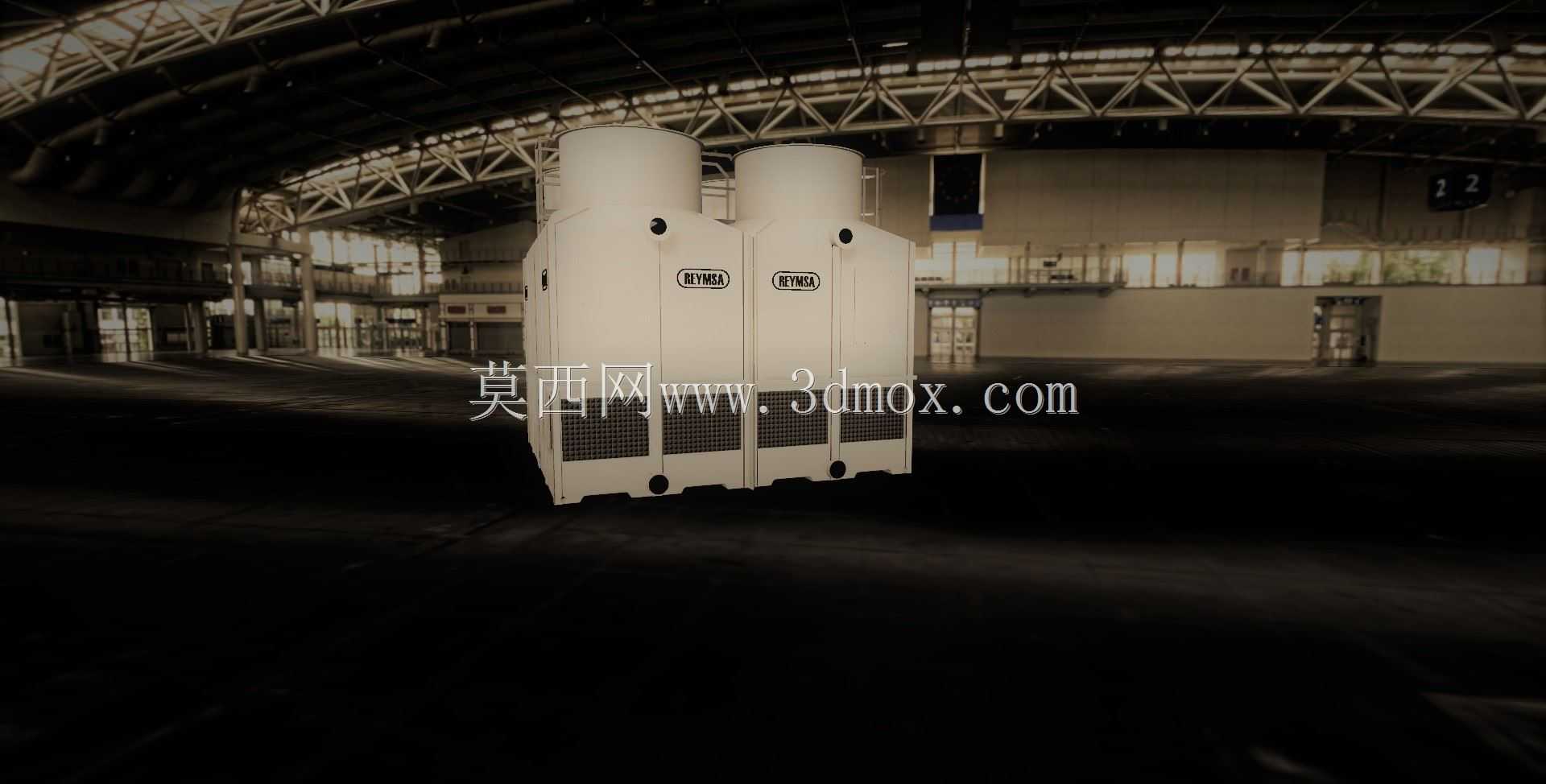

　　这款冷却塔三维结构还原了工业现场常用的闭式循环冷却单元的完整形态，在商用中央空调系统、工业制程冷却、数据中心散热、注塑生产温控等场景中，这类设备承担着将循环冷却水携带的废热传递至大气的核心作用，是整个冷却循环回路中直接和室外空气接触完成热质交换的终端单元。从结构设计逻辑来看，该设备采用双舱并联的立式布局，这种布局的核心考量是在有限的占地投影面积下最大化换热迎风面积，两个独立舱体既可以共用进出水总管实现并联运行，也可以在单舱检修时通过阀门隔断实现半负荷运行，避免整个冷却系统完全停机，适配连续生产场景的冗余需求。设备上部设置的圆柱形风筒是轴流风机的安装位，风筒采用渐缩式流道设计，能够引导风机抽吸的气流均匀通过下部的换热填料层，

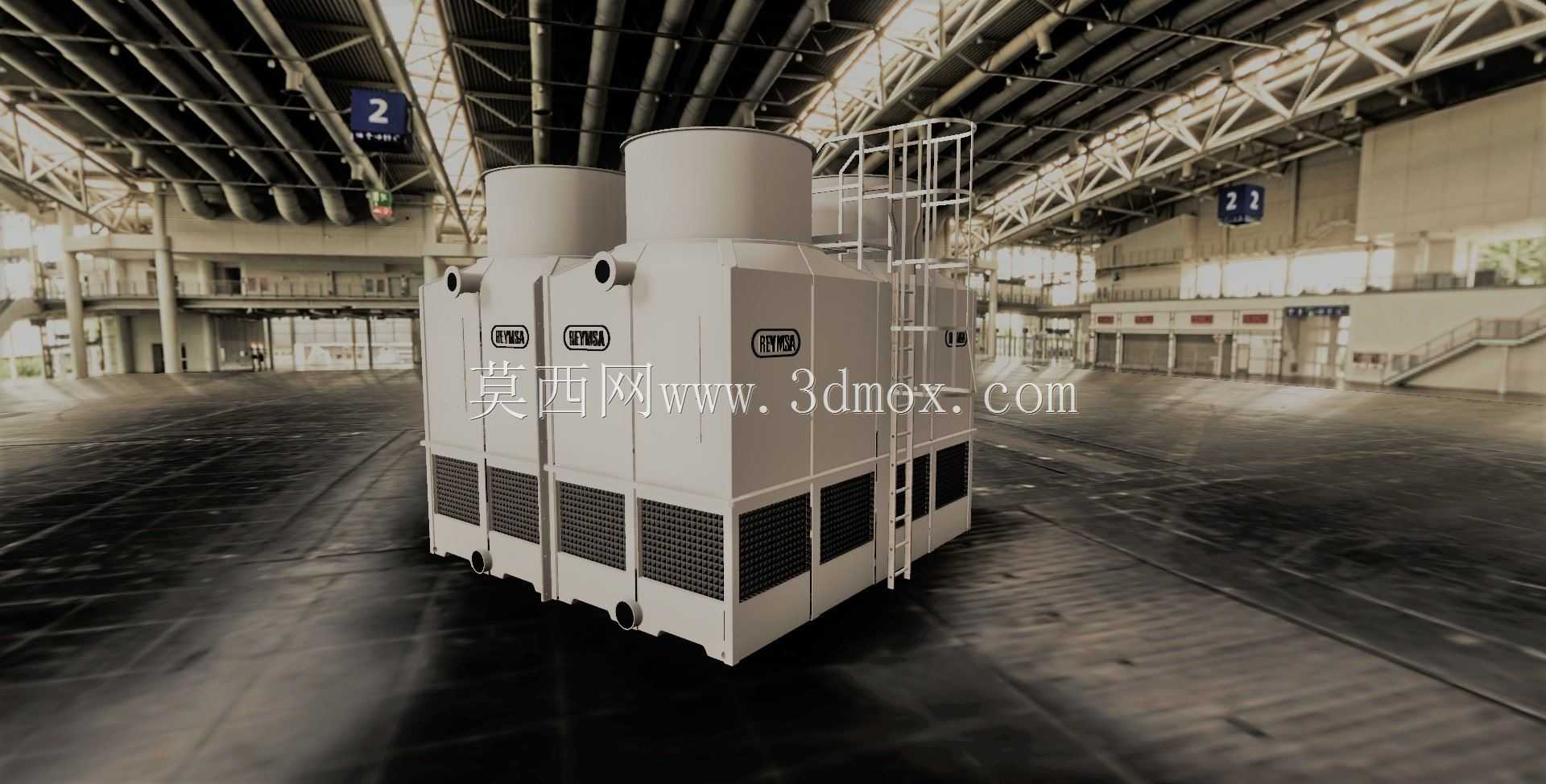

　　降低风阻的同时减少气流出口的动压损失，提升风机的运行效率，风筒侧边预留的检修口可以满足日常运维时对风机叶轮、电机的检查与部件更换需求，无需拆解整个风筒结构。设备中部的主体舱段外侧设置了品牌标识位，下部通长布置的格栅式进风面是换热气流的主要入口，这种格栅结构一方面可以阻挡大体积的杂物、落叶被吸入设备内部堵塞换热填料，另一方面可以对进风气流做初步整流，让气流均匀分布在整个填料截面上，避免局部气流短路导致换热效率下降。舱体底部设置的圆形接口是循环水的进出管路接口以及排污接口，接口位置的设计充分考虑了现场管路排布的便利性，底部预留的安装支脚高度可以满足管路从底部或者侧方接入的安装需求，同时支脚的承重结构经过强化，

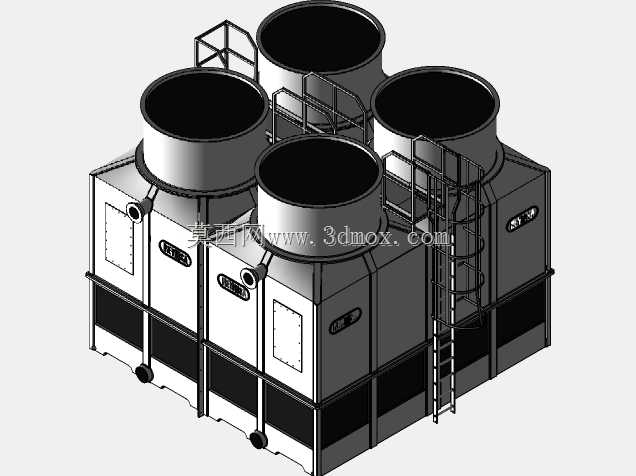

　　能够承载满水状态下整个设备的重量，适配混凝土基础或者钢结构安装平台的安装要求。在建模细节处理上，结构还原了舱体拼接处的密封压边结构、外部加强筋的布置位置，这些加强筋沿着舱体竖向等距分布，能够抵消设备运行时内部水流、气流产生的负压对舱壁的形变影响，避免长期运行后舱板出现凹陷变形影响气流分布。设备的外形尺寸适配常规工业厂区的屋面安装荷载要求，安装边界预留了足够的检修空间，设备侧面距离墙体或者其他设备的预留距离满足进风需求，顶部风筒的排风方向避开了建筑新风取风口，避免排出的热湿空气被重新吸入建筑内部。这类闭式冷却塔和开式塔的核心差异在于，循环冷却水在封闭的盘管内流动，不直接和空气接触，能够避免冷却水被外界杂质污染，

　　减少管路结垢和堵塞的概率，对水质要求较高的精密冷却场景适配性更好，比如中频电源冷却、激光设备冷却、精密注塑模具温控等场景都大量采用这类结构的冷却设备。建模过程中对设备的安装基准做了统一对齐，所有接口的坐标位置都和实际产品的安装尺寸保持一致，在做厂区整体管线排布、设备布局设计时，可以直接调用该模型进行碰撞检查，提前预判管路和建筑结构、其他设备的干涉问题，减少现场安装时的改造成本。设备表面的防腐涂层结构也在模型外观上做了对应体现，这类户外安装的冷却设备通常采用耐候性涂层，能够适应日晒雨淋的户外环境，减少长期使用后的锈蚀问题，延长设备的整体使用寿命。
