REYMSA闭式冷却塔三维结构设计

　　在工业循环冷却系统的选型与三维建模工作中，这类立式闭式冷却塔的结构还原需要兼顾现场安装边界与内部流道的逻辑合理性。从实际应用场景来看，该类设备多部署在工业厂房外侧、楼顶设备区或者生产车间的边角区域，主要为注塑生产线、中频熔炼设备、中央空调机组、液压站系统提供循环冷却水的降温服务，避免设备因持续运行温度过高触发保护停机，保障生产线连续运转。

　　从设备实际用途出发，该型号冷却塔采用闭式循环结构，区别于开式冷却塔的直接接触换热，内部循环冷却水走密闭盘管，不会和外界空气直接接触，能大幅降低循环水的杂质污染、管路结垢概率，减少后期水处理的运维成本，适合对水质要求较高的精密冷却场景，比如激光设备冷却、数控机床主轴冷却这类对冷却水洁净度有明确要求的工况。

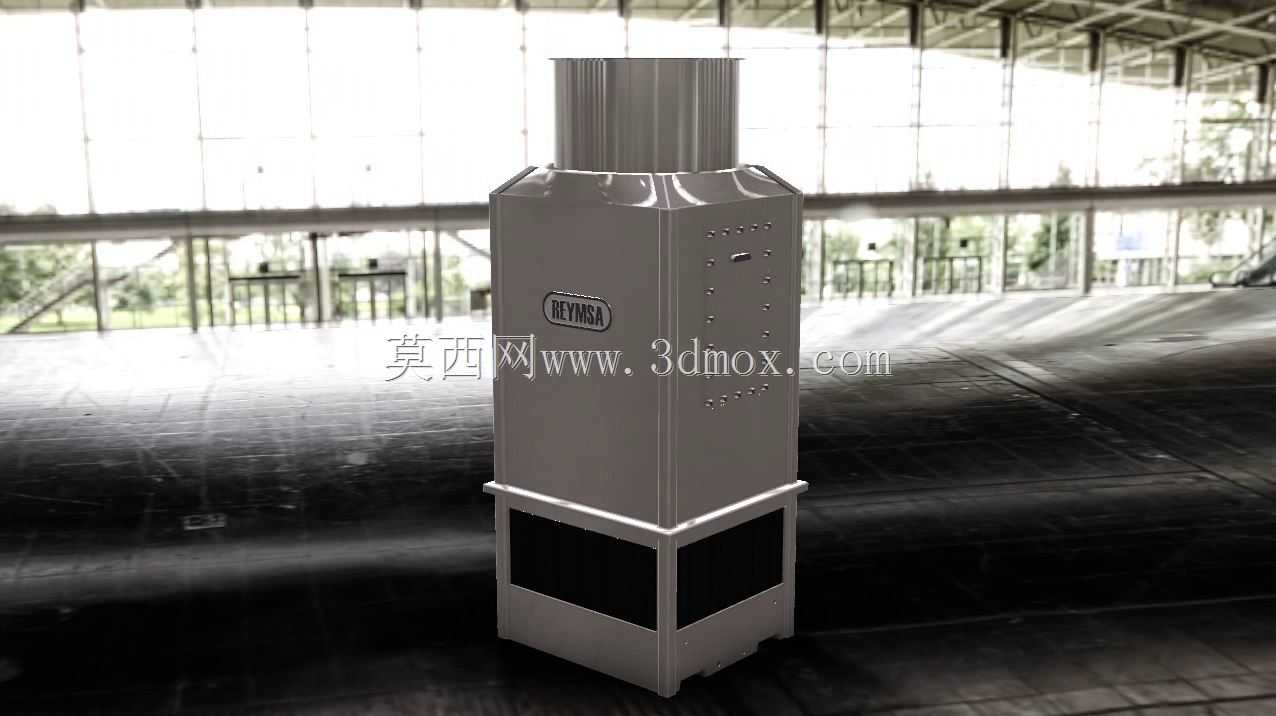

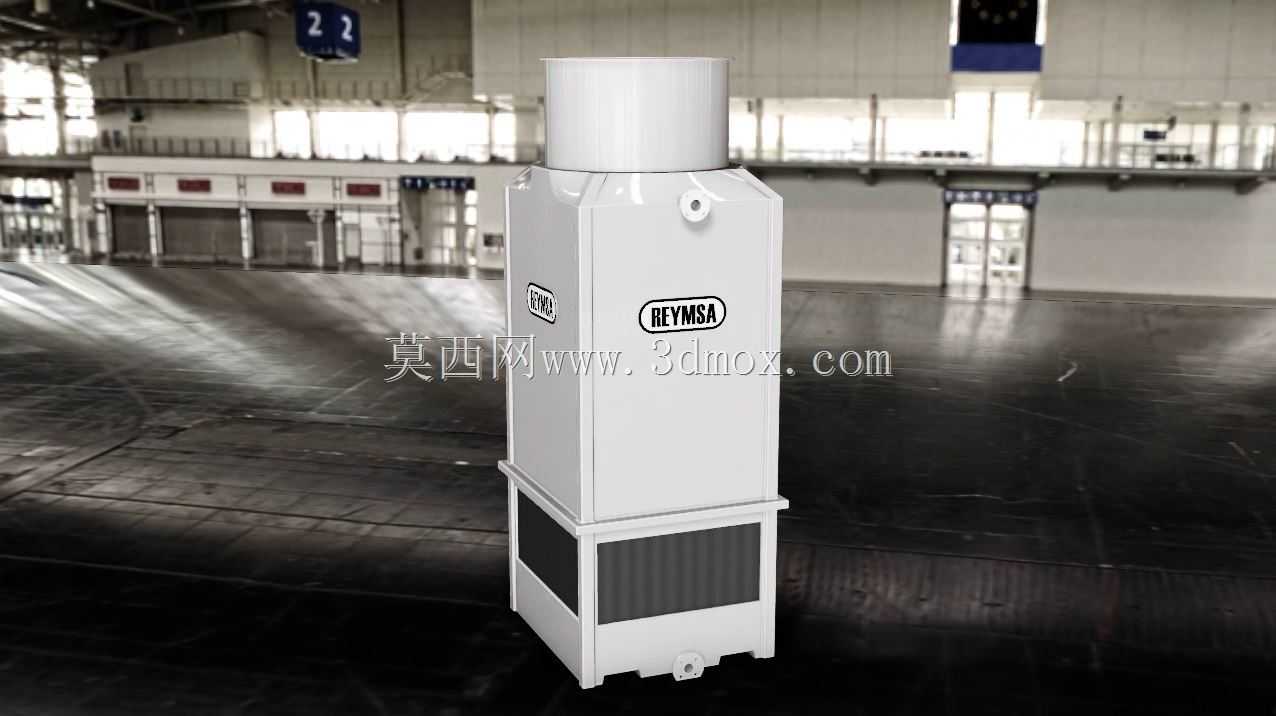

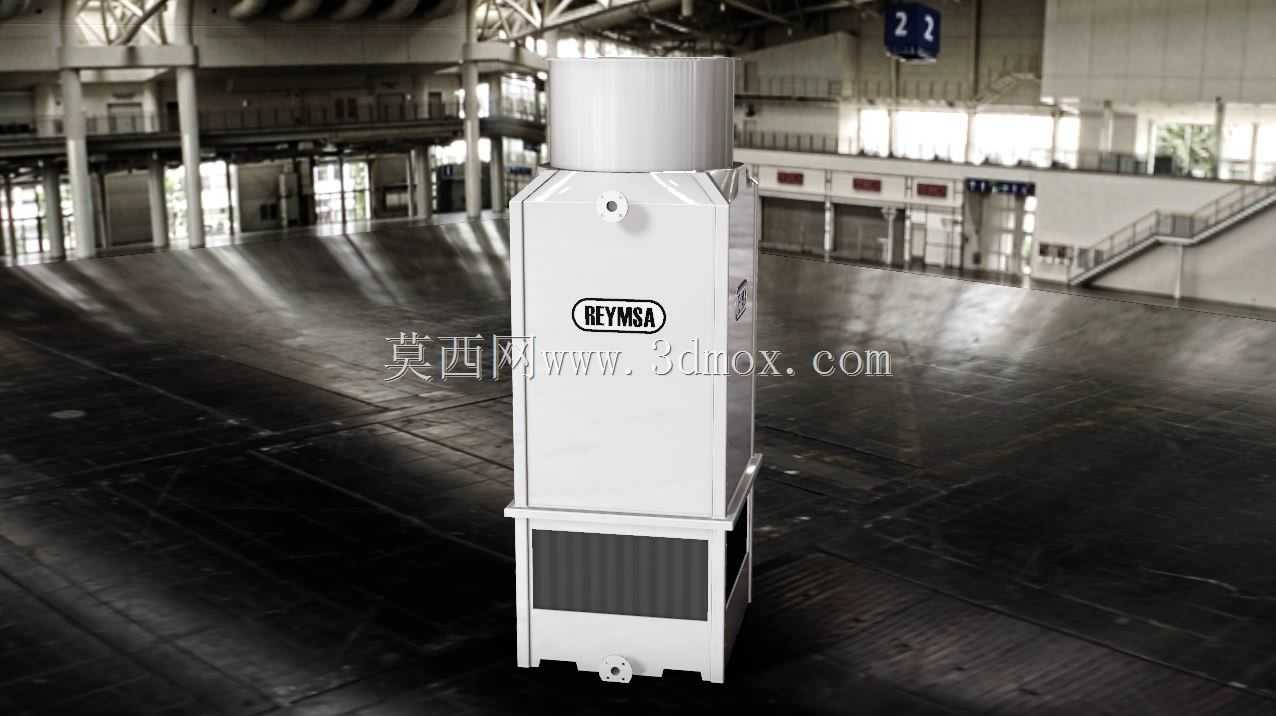

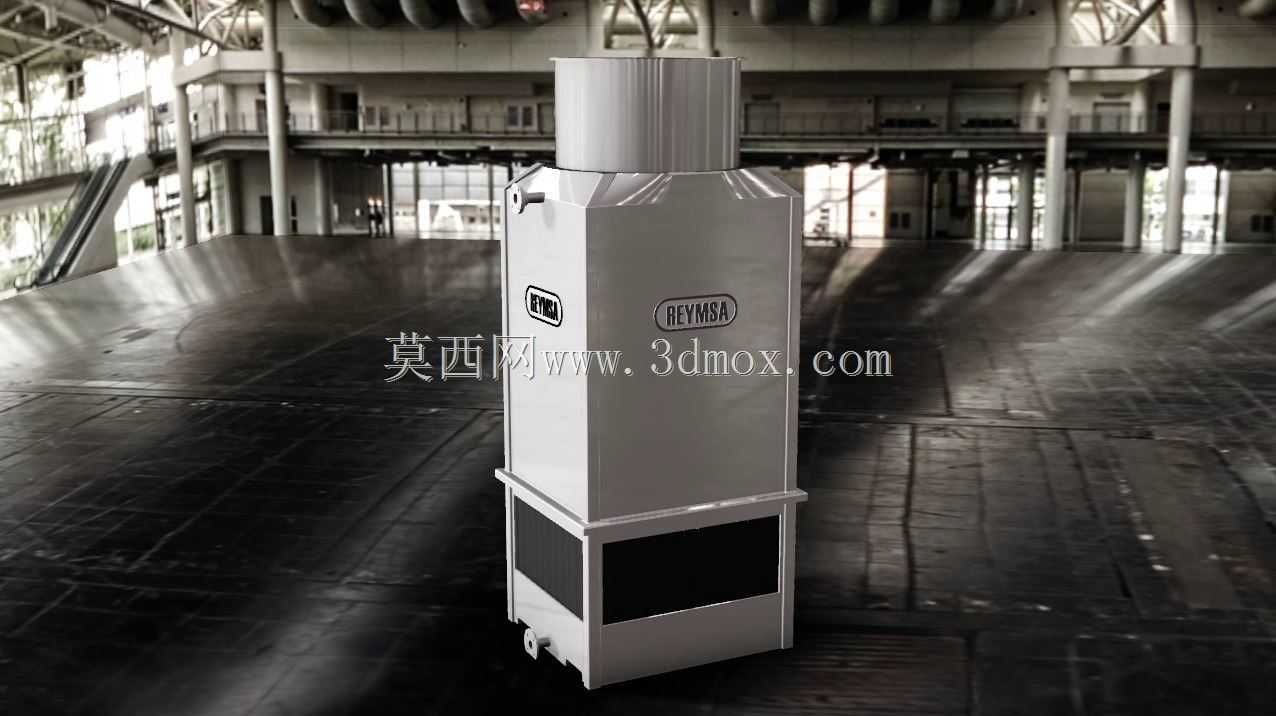

　　拆解产品功能特性来看，设备顶部设置的圆柱形风筒是轴流风机的安装位，风筒做了直段加高设计，能够减少排风紊流，提升风机的抽风效率，让塔内的热空气可以顺畅排出，避免热风倒灌影响散热效果。设备主体采用立式方箱结构，外壳为钣金拼接结构，表面做了防腐喷塑处理，适配户外露天安装的耐候需求，侧面预留的吊装孔位方便现场安装时的吊装转运，不需要额外焊接吊耳，降低现场施工的工作量。下部的进风区域设置了格栅式进风窗，能够阻挡大体积的杂物、飞虫进入塔内，同时保证进风的通流面积，进风窗采用可拆卸结构，后期清理换热盘管表面的积尘时可以快速拆卸，不需要拆解整体外壳。设备底部设置了承托底座，底座预留了地脚安装孔，对接现场的混凝土基础或者钢结构安装平台时，可以直接通过膨胀螺栓固定，安装定位效率更高，底座同时集成了集水盘的排污接口、补水接口，管路对接都集中在底部区域，减少侧面管路的外露，优化现场管路排布的整洁度。

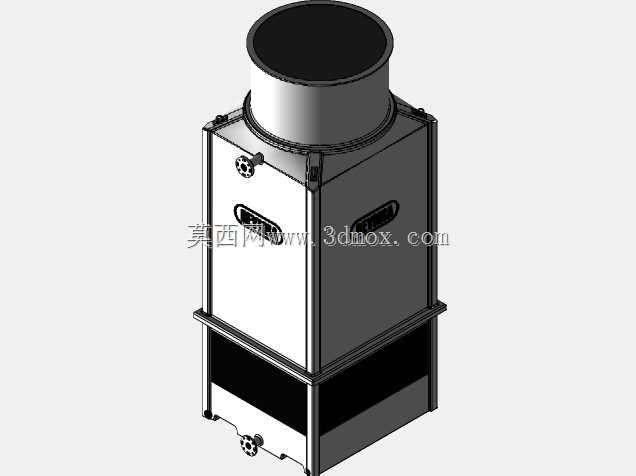

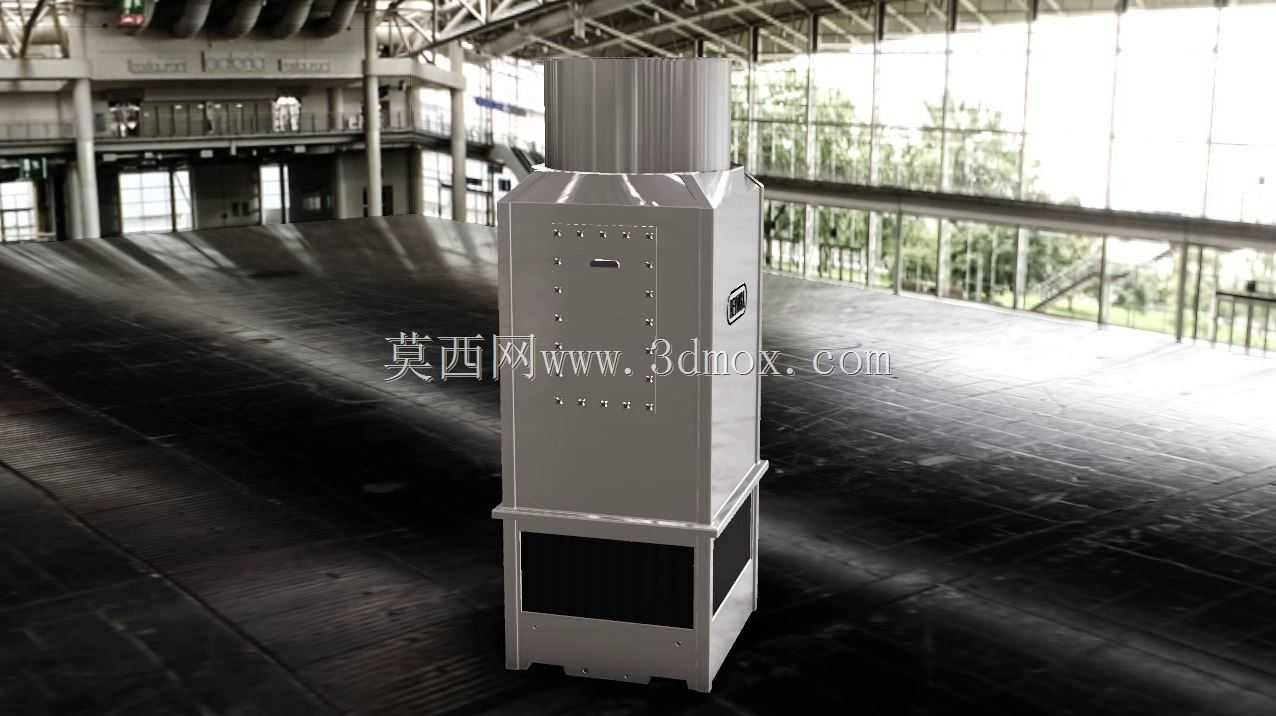

　　从三维建模的设计思路来看，做该设备的结构还原时，首先要确定整体的安装边界尺寸，这类中小型立式冷却塔的整体高度通常在三米以内，底座的占地面积约一平方米左右，建模时需要优先锁定底部安装孔的定位尺寸，保证和现场基础的孔位匹配，避免后期安装时出现孔位错位的问题。其次要还原外壳的钣金拼接逻辑，每一块钣金板的折边角度、拼接缝隙都要符合实际钣金加工的工艺要求，不能出现无法折弯、无法装配的结构，比如侧面的检修门要预留铰链安装位和密封胶条的安装槽，保证检修门关闭后的密封性，减少漏风损失。内部的换热盘管采用蛇形排布结构，建模时要注意盘管的间距，既保证空气可以顺畅流过盘管间隙带走热量，也要控制整体的箱体尺寸，避免设备体积过大占用过多安装空间。顶部的风机和风筒的同轴度要做装配约束，避免风机运行时和风筒产生干涉，风机的电机安装架要做加强筋结构，保证电机运行时的结构稳定性，减少振动产生的噪音。

　　关于外形尺寸与安装边界，该设备的安装需要预留顶部的检修空间，顶部风筒上方至少要预留六十厘米的净空，方便后期风机的维护更换，设备四周要预留不小于四十厘米的操作空间，方便检修人员进入侧面检修门清理盘管、检查管路。设备的进出水管路都从底座侧面引出，建模时要预留管路的安装操作空间，避免管路对接时扳手没有操作空间。另外设备的整体重心偏下，因为下部集成了集水盘和部分存水，安装时不需要额外做配重固定，只要地脚螺栓按照要求锁紧，就能抵御常规的户外风力载荷，不需要额外做防风拉索的设计，适合在多层厂房的楼顶安装，不会对屋面的载荷造成过大压力。

　　在实际的工程选型配套中，这类闭式冷却塔的三维模型可以直接导入厂区的整体布局BIM模型中，提前校验和周边设备、管路、建筑结构的干涉问题，避免现场安装时才发现设备和消防管路、电缆桥架出现位置冲突，减少现场整改的工作量。建模时还原的设备接口位置、安装尺寸，可以直接给管路设计人员提供准确的定位参考，让管路排布的设计更贴合实际安装需求，减少后期管路改道的材料浪费。
