双风筒组合式工业冷却换热塔结构

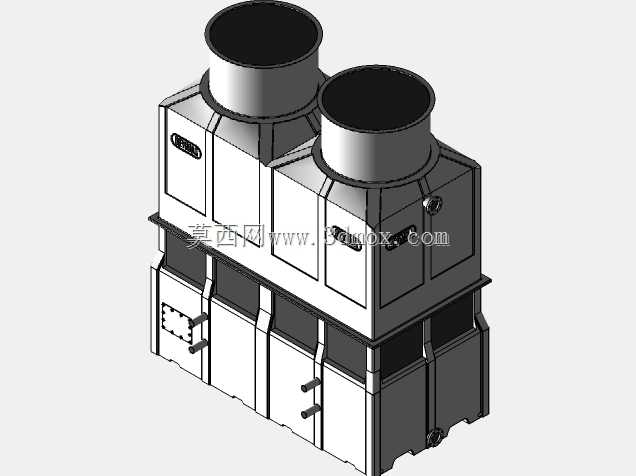

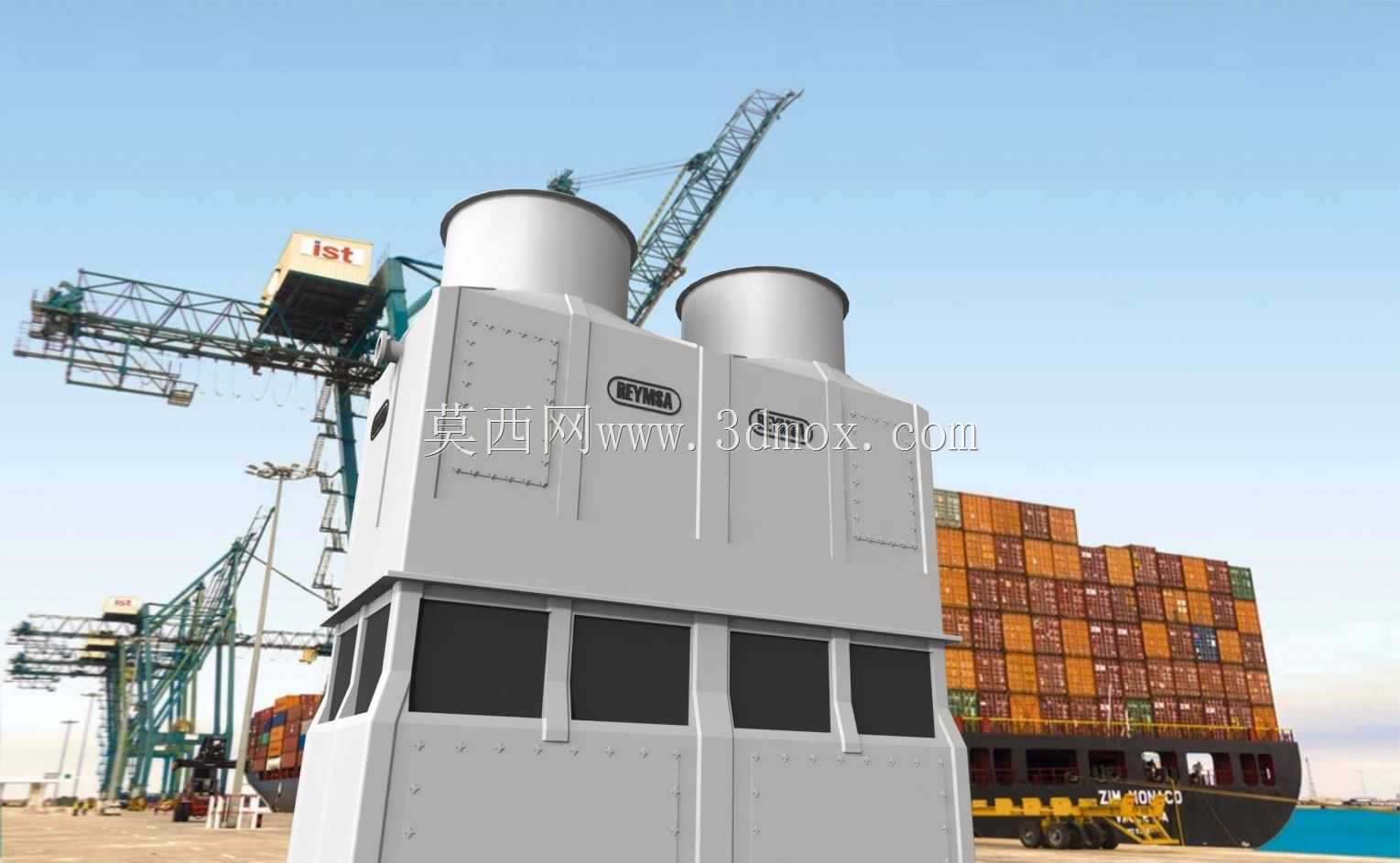

　　在工业制冷、商用暖通、生产工艺循环冷却的场景里，这类双风筒顶出风结构的冷却换热设备，是整个循环水系统里承担热质交换的核心单元，区别于单风筒的小吨位机型，双风筒的布局从一开始就是为了匹配更大换热负荷的工况需求，在做三维结构设计的时候，首先要考虑的就是现场安装的边界条件，这类设备通常会布置在厂区屋面、室外设备平台或者制冷站旁的露天区域，底部的承托框架做了分段式的加强筋设计，既可以适配现场混凝土基础的预埋螺栓点位，也能预留出下部管路接口、检修操作的足够空间，避免安装时出现管路干涉、检修空间不足的问题。从功能实现的逻辑来看，设备上部的两个圆柱形风筒是轴流风机的安装位，风筒做了直段加圆弧过渡的结构设计，目的是减少风机出风时的紊流损失，

　　降低风机运行的风阻噪音，同时两个风筒独立对应下部的两组换热填料模块，在部分负荷工况下可以单风机运行，匹配不同季节、不同生产负荷下的冷却需求，不用全功率启动就能满足循环水的降温要求，能有效降低设备运行的能耗。设备的壳体采用了模块化的拼接结构，侧面的检修门对应内部的填料层、布水系统、收水器组件，日常维护的时候不需要拆解整体壳体，只需要打开对应位置的检修门就能完成填料更换、布水器清理、收水器检查的操作，侧面预留的仪表接口可以直接接入温度传感器、压力传感器，实时监测进出水的温度、水压参数，不用后期在壳体上额外开孔做改造。在做三维建模的时候，结构的重心匹配是重点考量的内容，双风筒对称布置的结构本身就平衡了上部风机运行时的振动载荷，

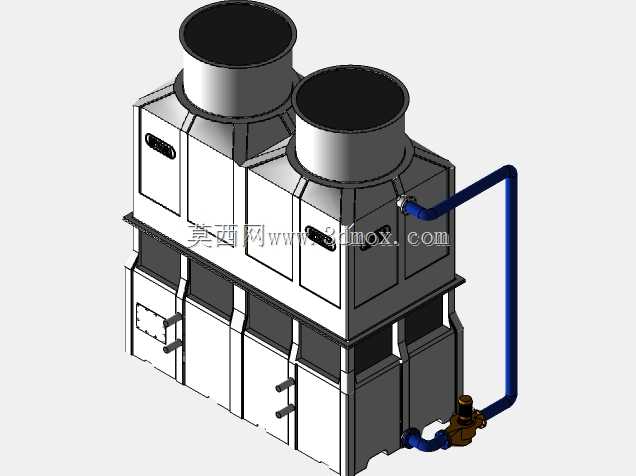

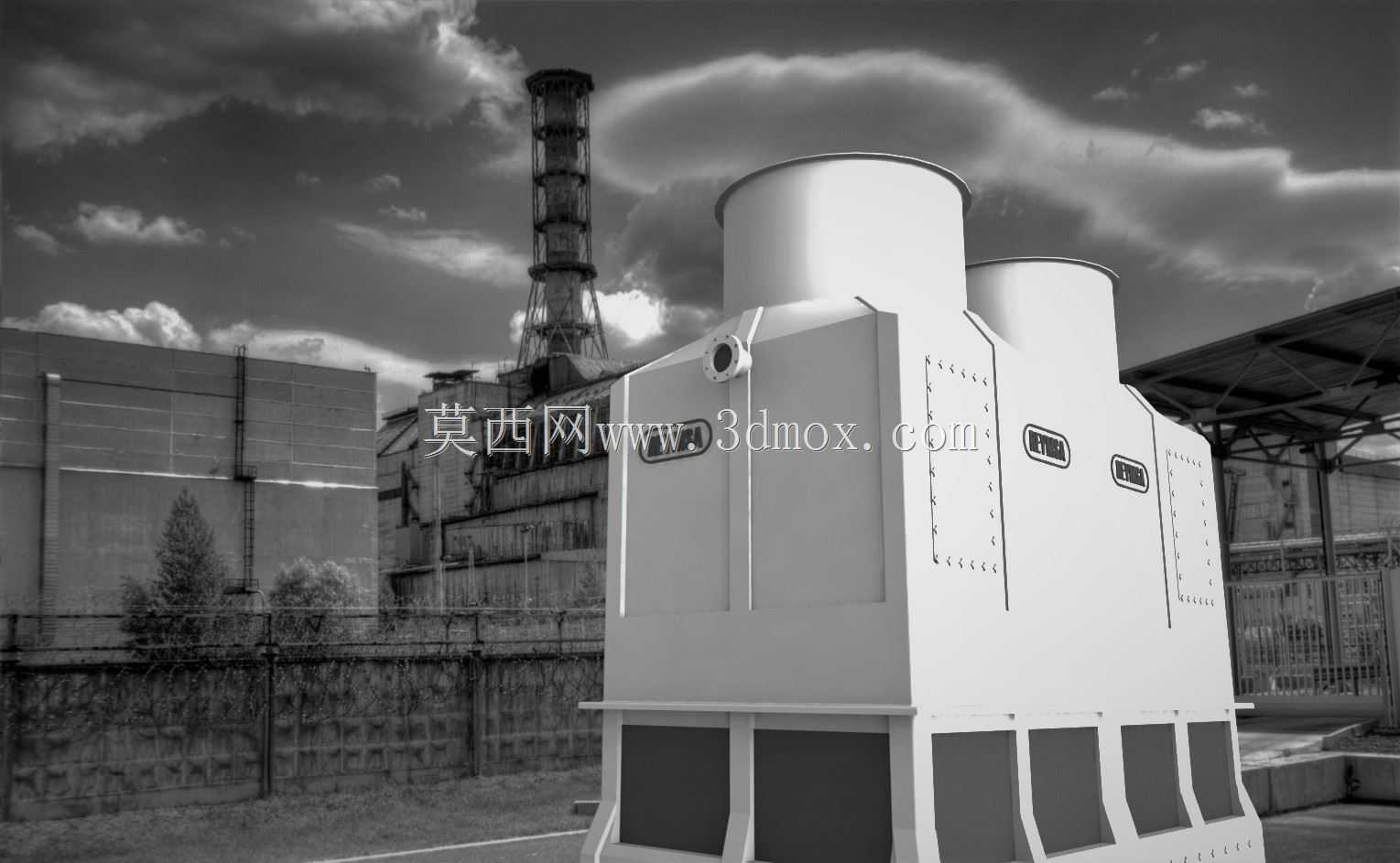

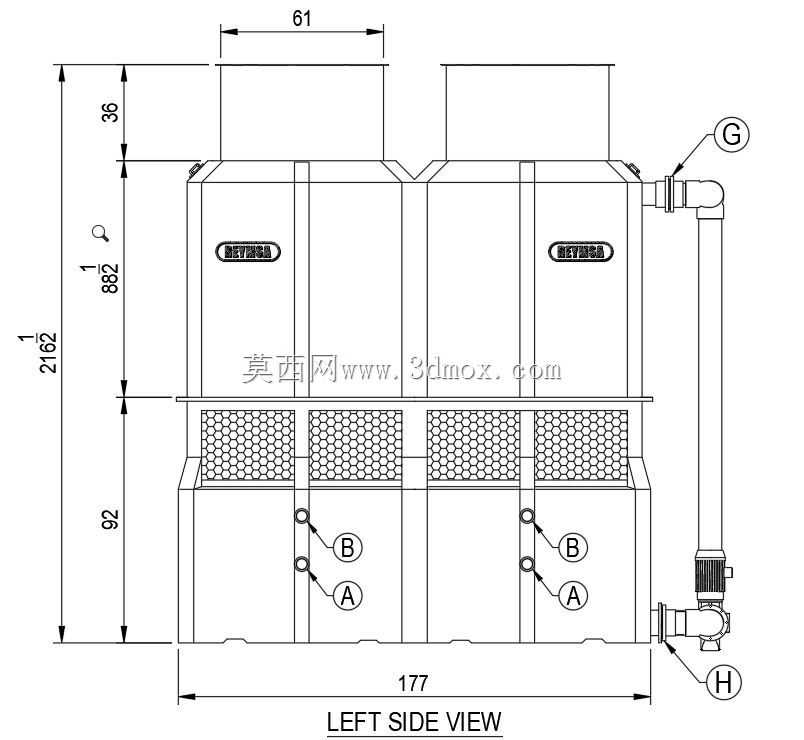

　　底部的框架做了不等边角钢的加强设计，在设备满载、内部存水的状态下，框架的挠度变形控制在允许范围内，不会因为长期载荷出现壳体变形、风筒偏移的问题，设备侧面的爬梯结构（图中未完全展示但接口已预留）可以直接对接顶部的风机检修平台，运维人员可以通过爬梯到达顶部完成风机的检修、皮带更换的操作。从安装边界来看，这类设备的周边需要预留足够的进风空间，侧面的进风格栅位置不能有遮挡物，否则会导致进风不足、换热效率下降，顶部的风筒出风方向不能正对建筑的新风取风口，避免排出的热湿空气被重新吸入建筑内部，设备的进出水管路从下部框架的预留空位接入，管路的软接、阀门组都可以布置在下部的操作空间里，不需要额外做架空支架。设备内部的流道设计做了分区导流，

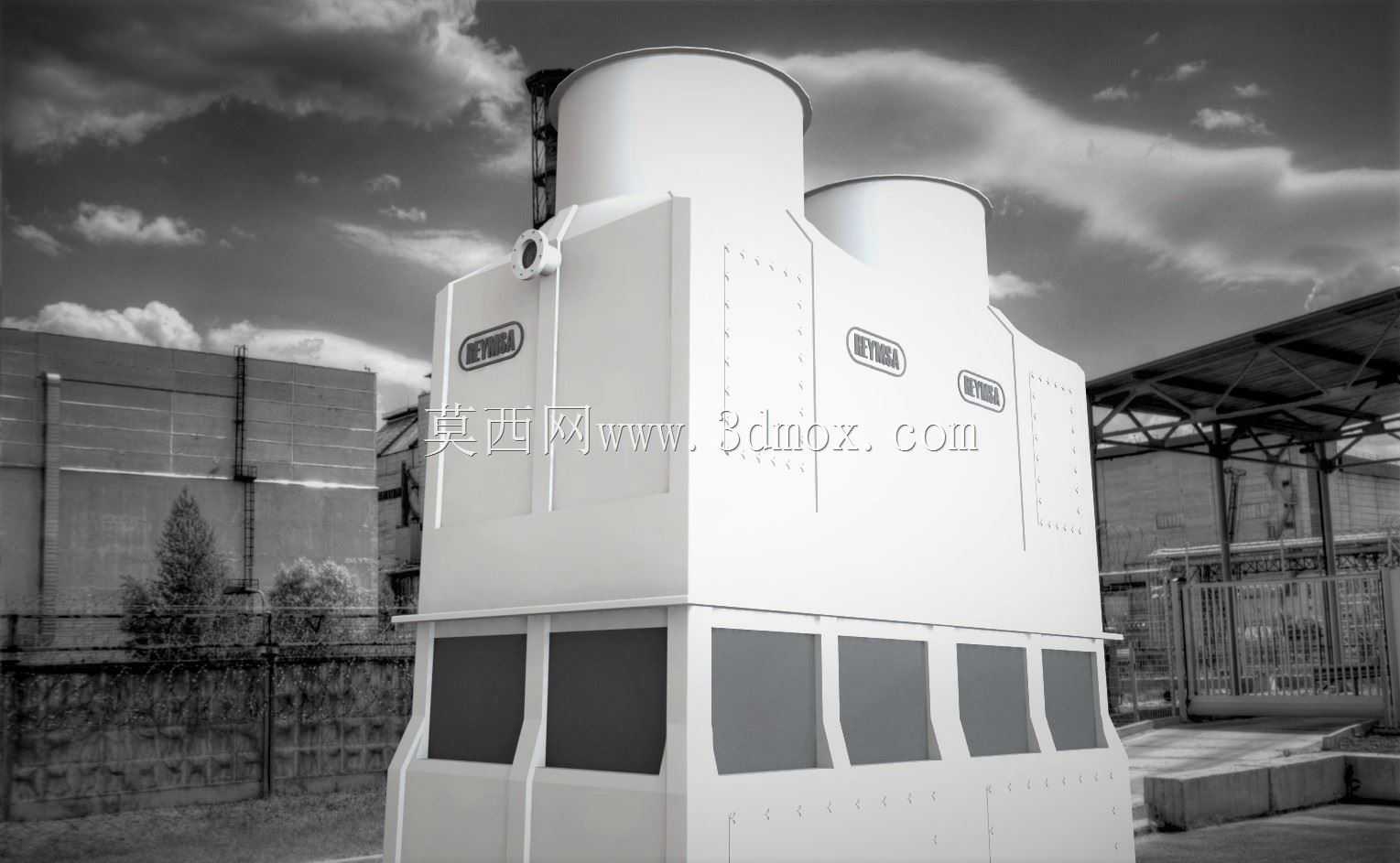

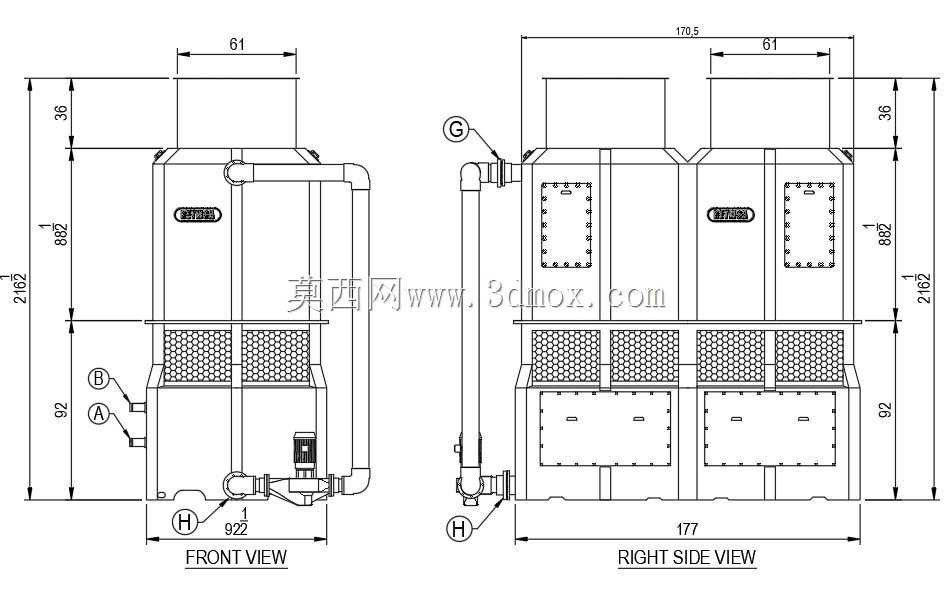

　　循环水通过上部的布水系统均匀喷淋到换热填料表面，和侧面进入的冷空气进行逆流热交换，升温后的湿热空气通过顶部的风筒排出，降温后的循环水汇集到底部的集水盘，通过出水口回到循环系统，双模块的结构可以在其中一组需要检修的时候，关闭对应侧的风阀和水阀，另一组维持低负荷运行，不用完全停机影响生产流程。在结构细节上，壳体的拼接处做了翻边止水的结构设计，避免运行时内部的循环水从拼接缝隙渗漏，集水盘的底部做了坡度设计，坡向排水口，方便停机检修时排空内部的存水，不会出现积水滋生藻类、冻裂壳体的问题，外部的壳体板材采用了折弯加强的结构，不需要额外增加太多加强筋就能满足室外抗风、抗积雪载荷的要求，减少了整体的耗材用量，也降低了设备的自重，减少了安装基础的载荷要求。
