REYMSA型工业冷却塔三维结构设计

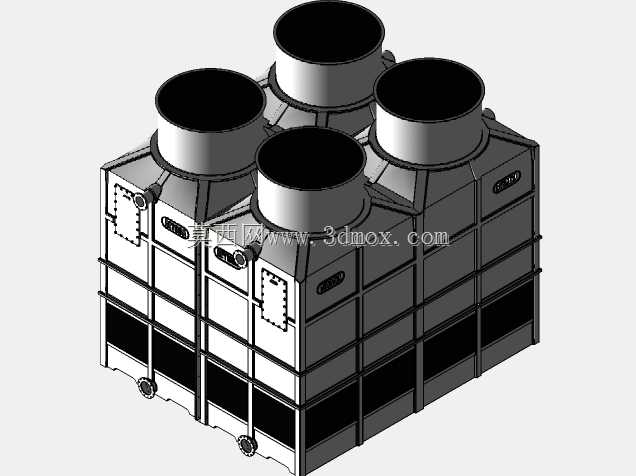

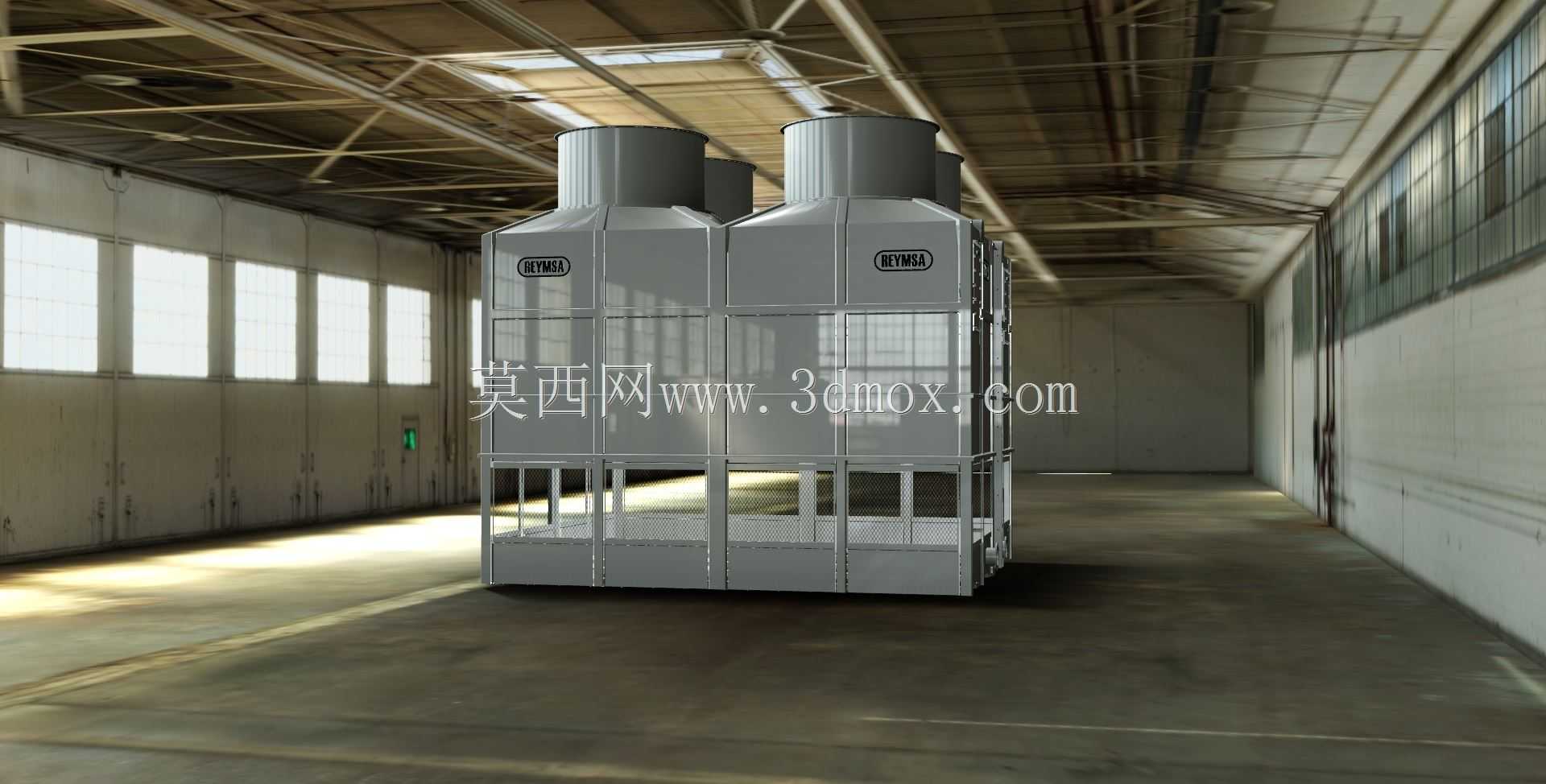

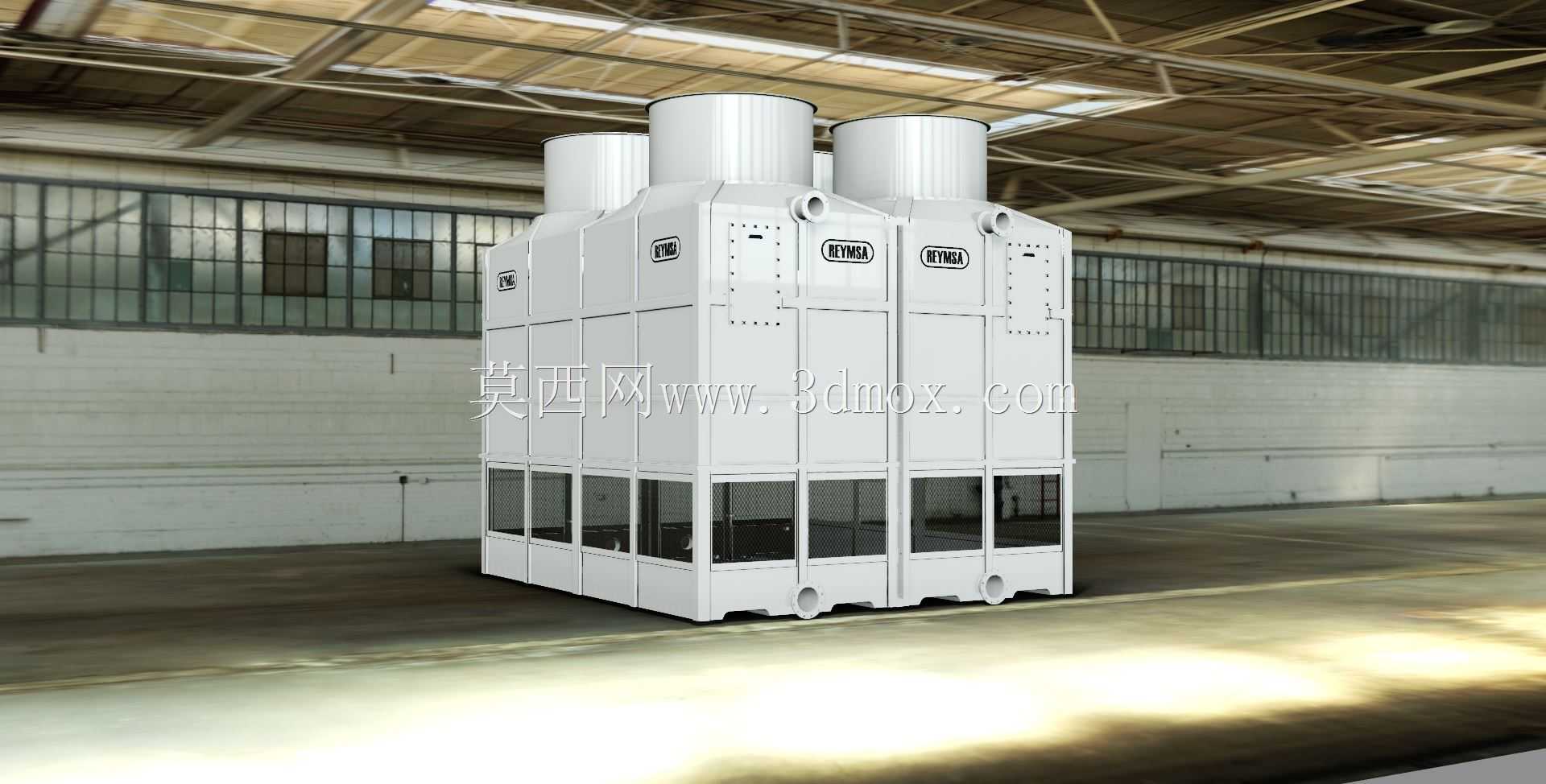

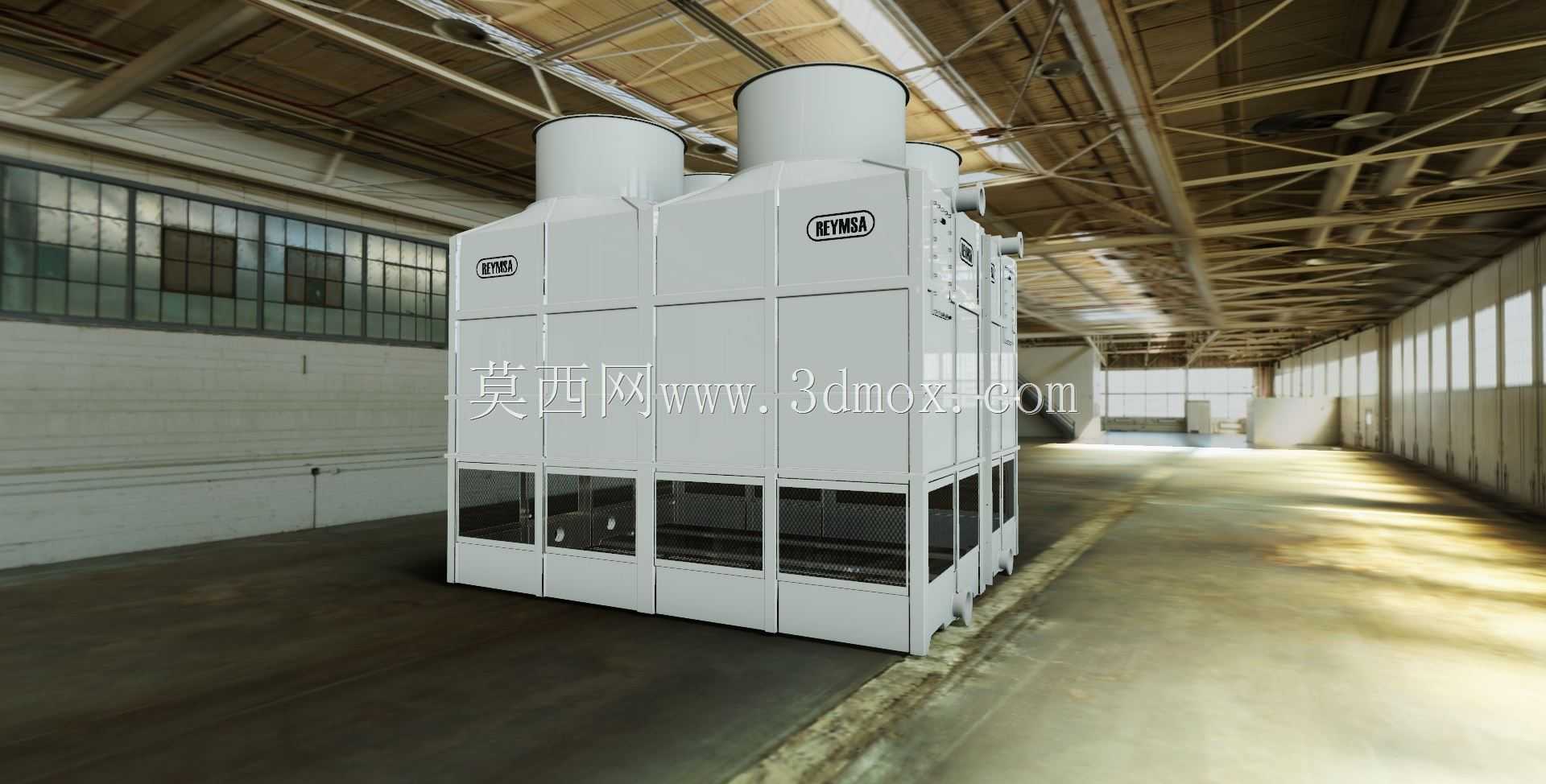

　　在化工、电力、大型商用中央空调、冶金锻造等连续生产场景中，工艺环节产生的多余热量若不能及时带出系统，会直接导致反应釜温超标、发电机组出力下降、冷媒机组高压报警等连锁故障，工业冷却塔作为循环冷却水系统的核心散热终端，承担着把循环水携带的废热传递到大气中的核心作用，本次建模的REYMSA型工业冷却塔，属于组合式横流冷却单元，采用多风筒并联的箱体结构，区别于传统单塔体设计，该结构可根据现场冷却负荷需求灵活拼接单元数量，适配不同规模的散热需求。从结构设计逻辑来看，该塔体外框架采用模块化拼接的壁板结构，壁板间采用螺栓连接加密封胶条的密封形式，既可以保证运输阶段拆分后单块壁板尺寸适配常规货运车辆的装载边界，也能在现场安装时减少焊接作业量，

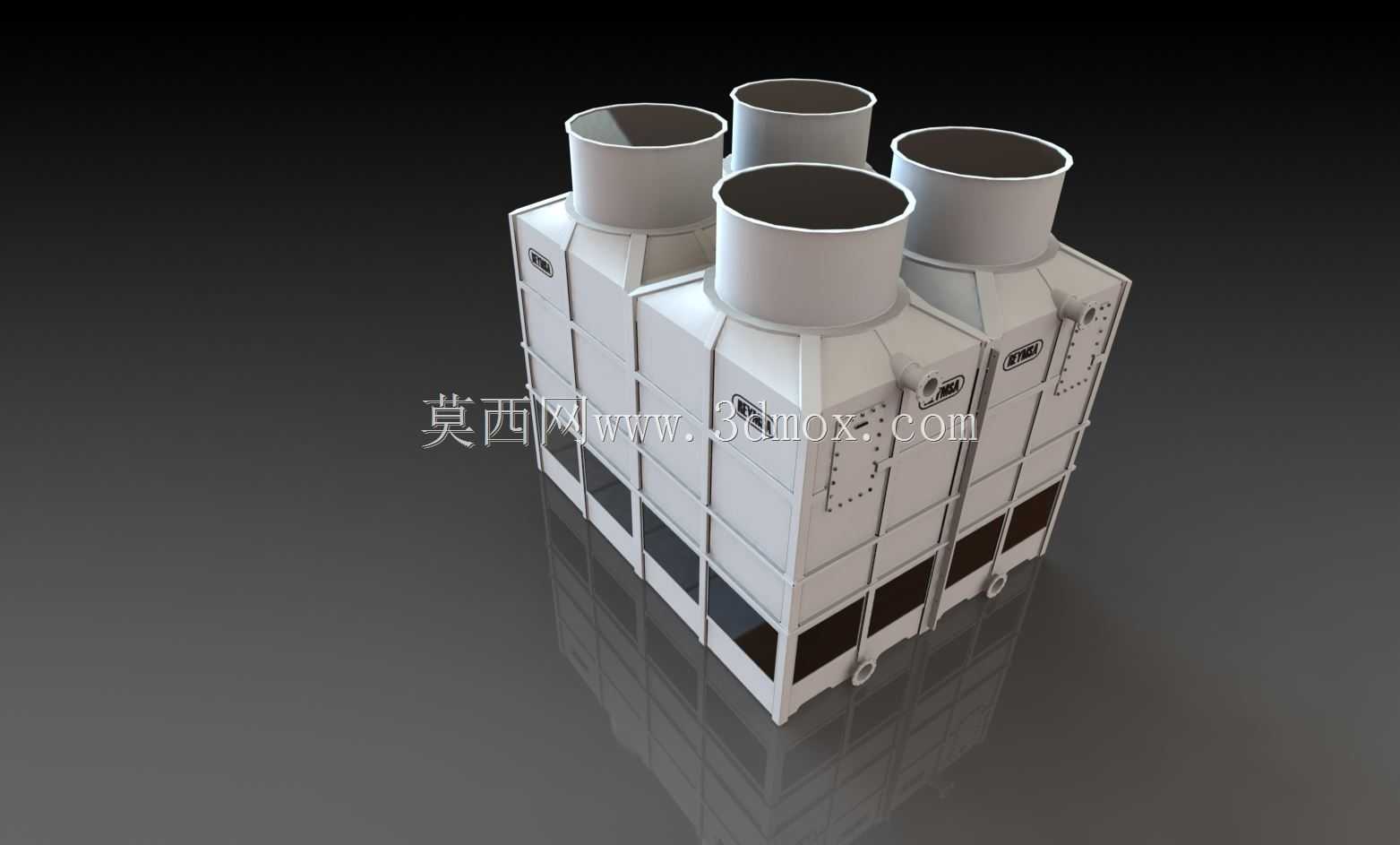

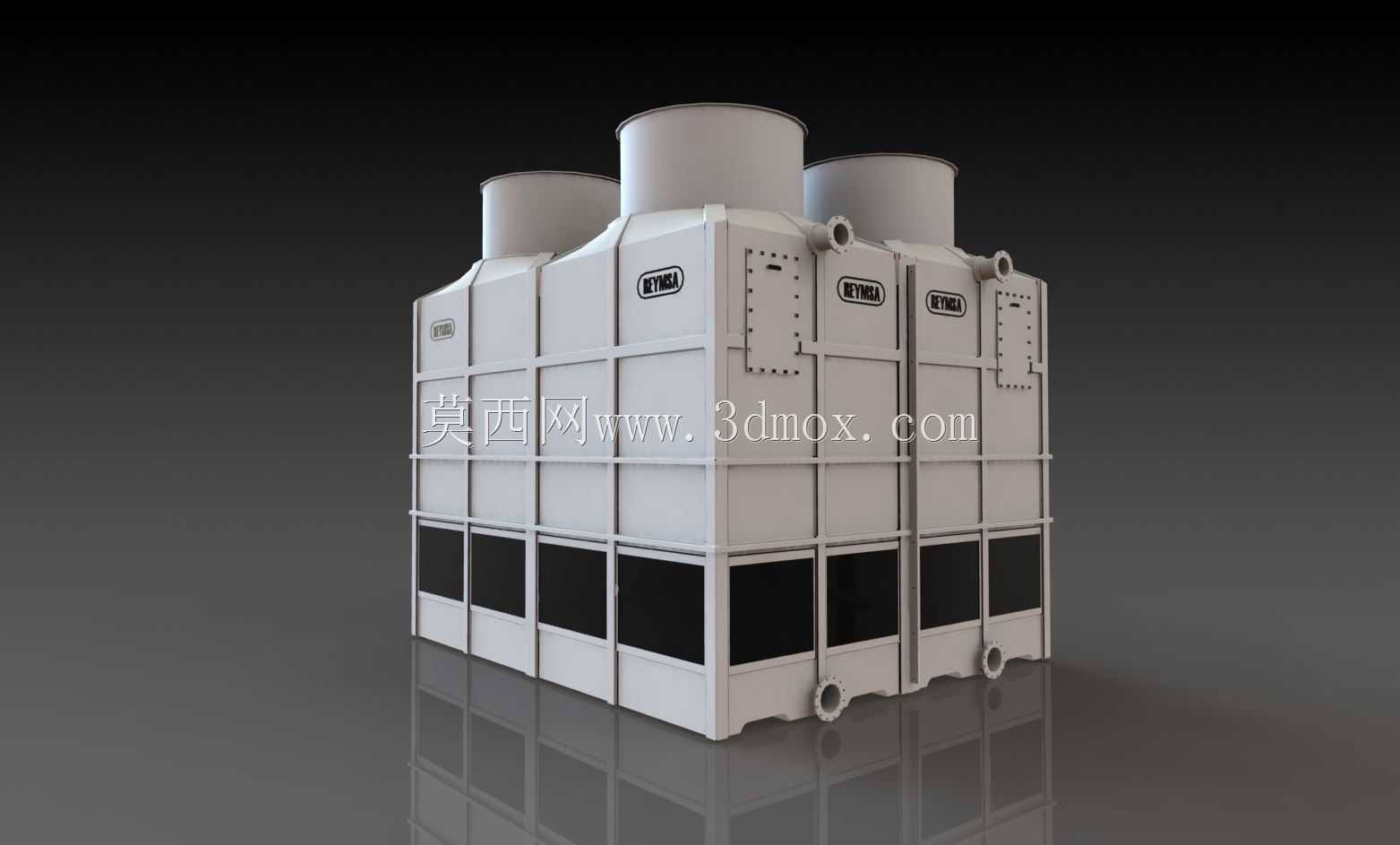

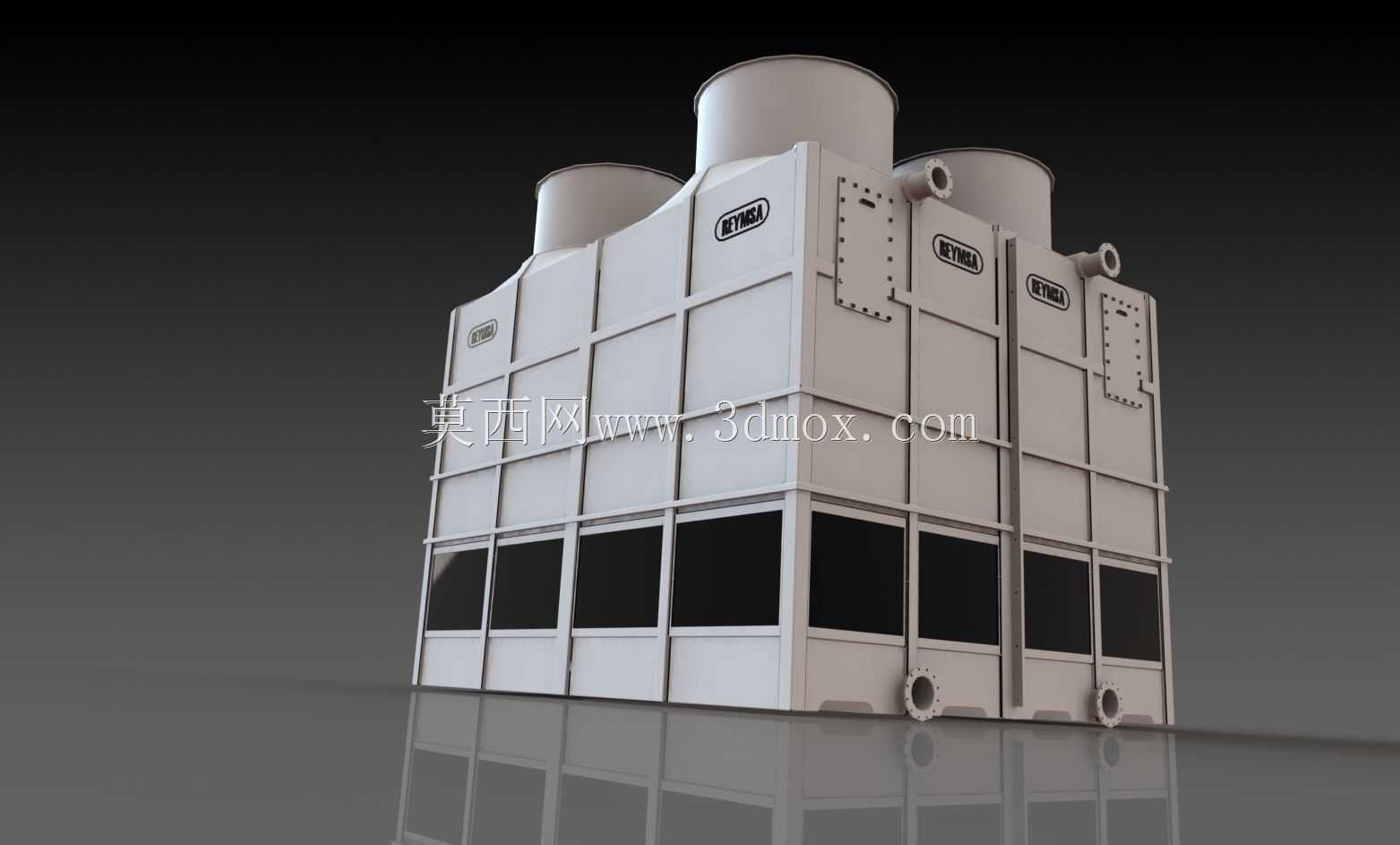

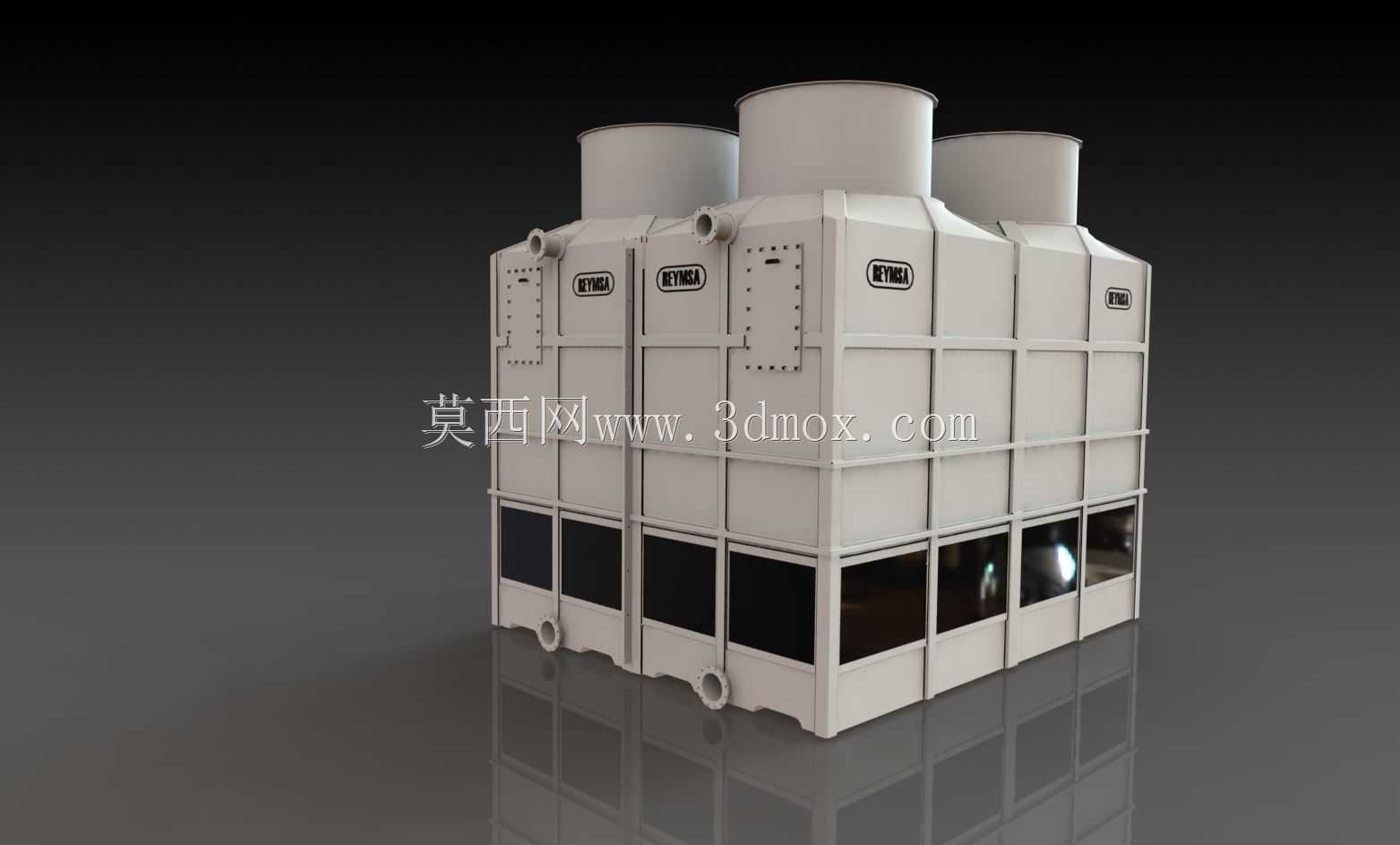

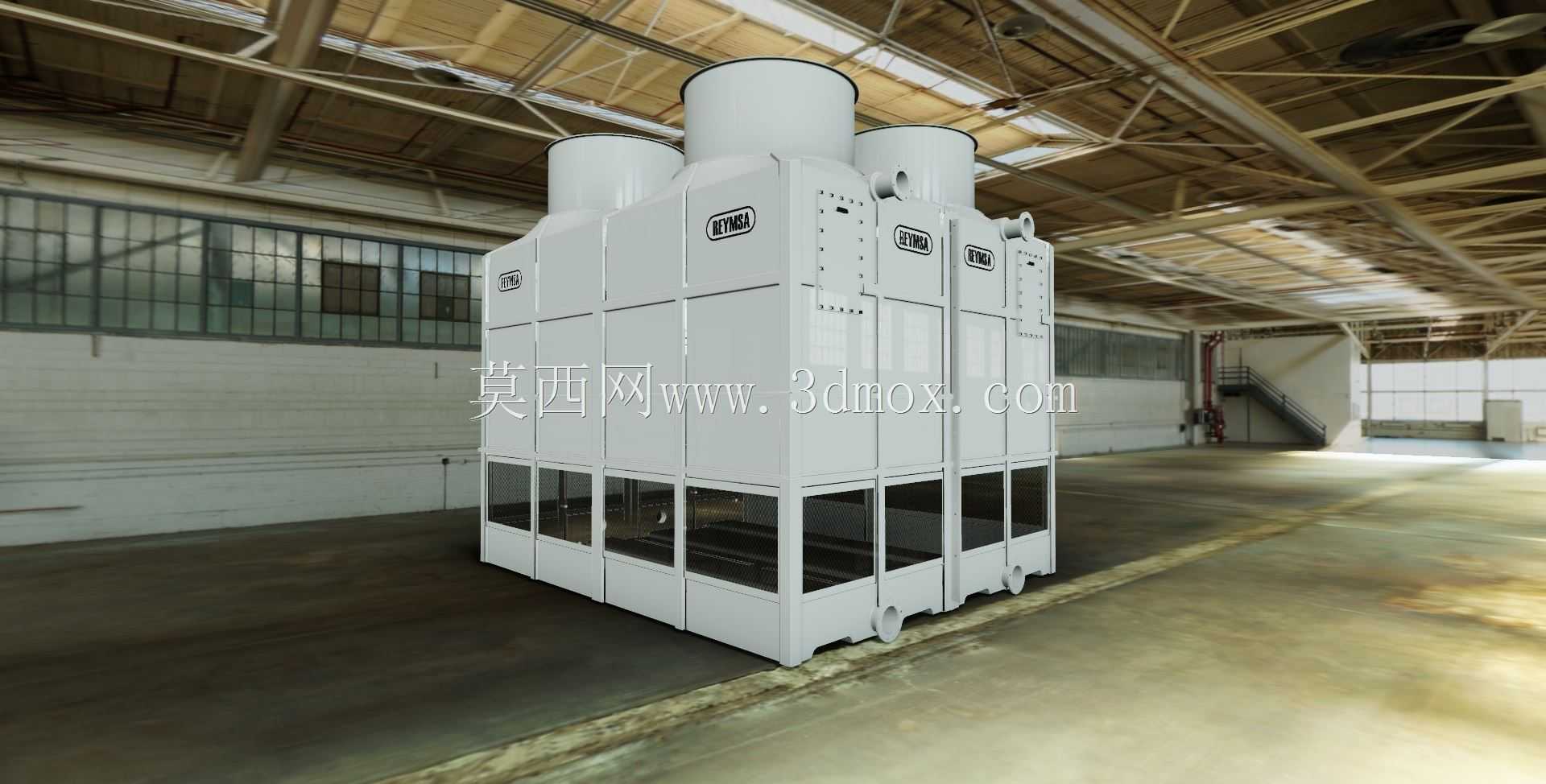

　　降低现场施工的防火要求与安装周期。塔体顶部设置三个独立的轴流风筒，风筒采用渐扩式流线型设计，可有效降低风机出口的动压损失，提升排风效率，每个风筒对应独立的填料散热区段，各区段之间设置导流隔板，避免相邻风筒的气流出现串流短路，保证每个散热单元的进风均匀性。塔体下部设置的多组黑色观察窗，是日常运维中检视填料结垢情况、布水器喷淋状态的预留通道，观察窗采用快拆式密封结构，无需额外工具即可开启，方便运维人员定期清理填料表面的水垢、藻类附着物，避免填料堵塞导致风阻上升、散热效率下降。塔体侧壁预留的管道接口，分别对应循环水进水、出水、排污、补水的管路连接位，接口采用标准法兰连接形式，法兰的螺栓孔位、密封面尺寸均匹配通用工业管路的安装规范，

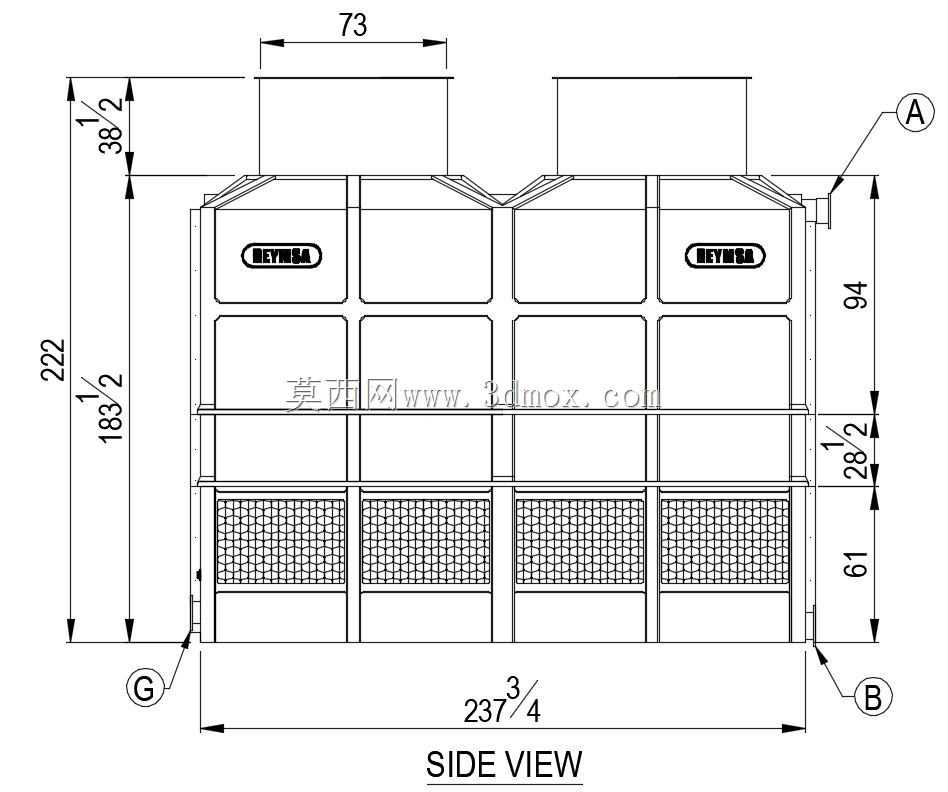

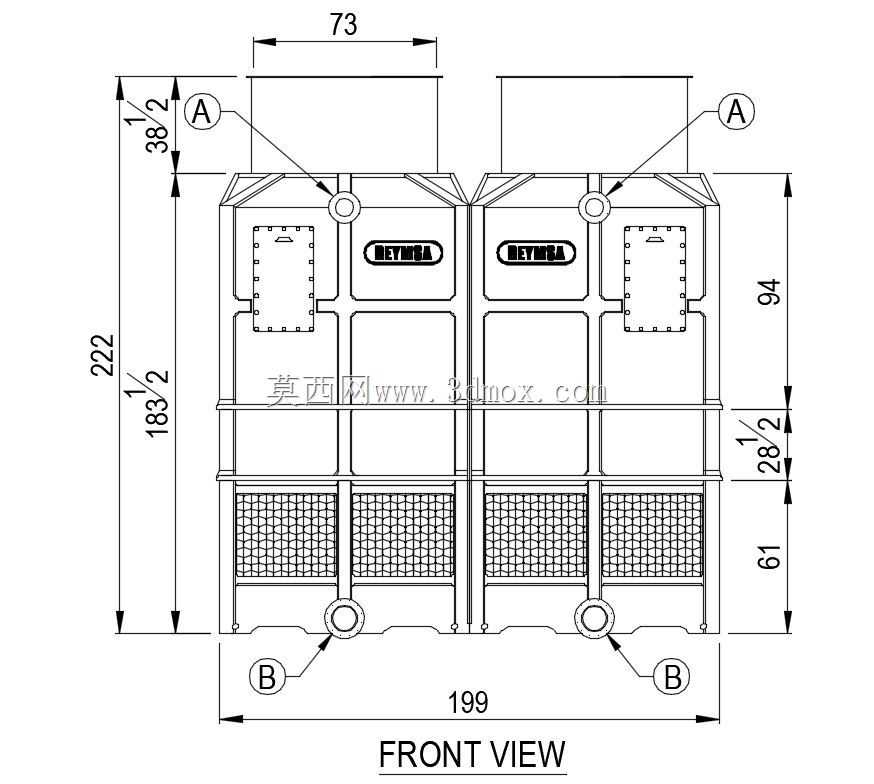

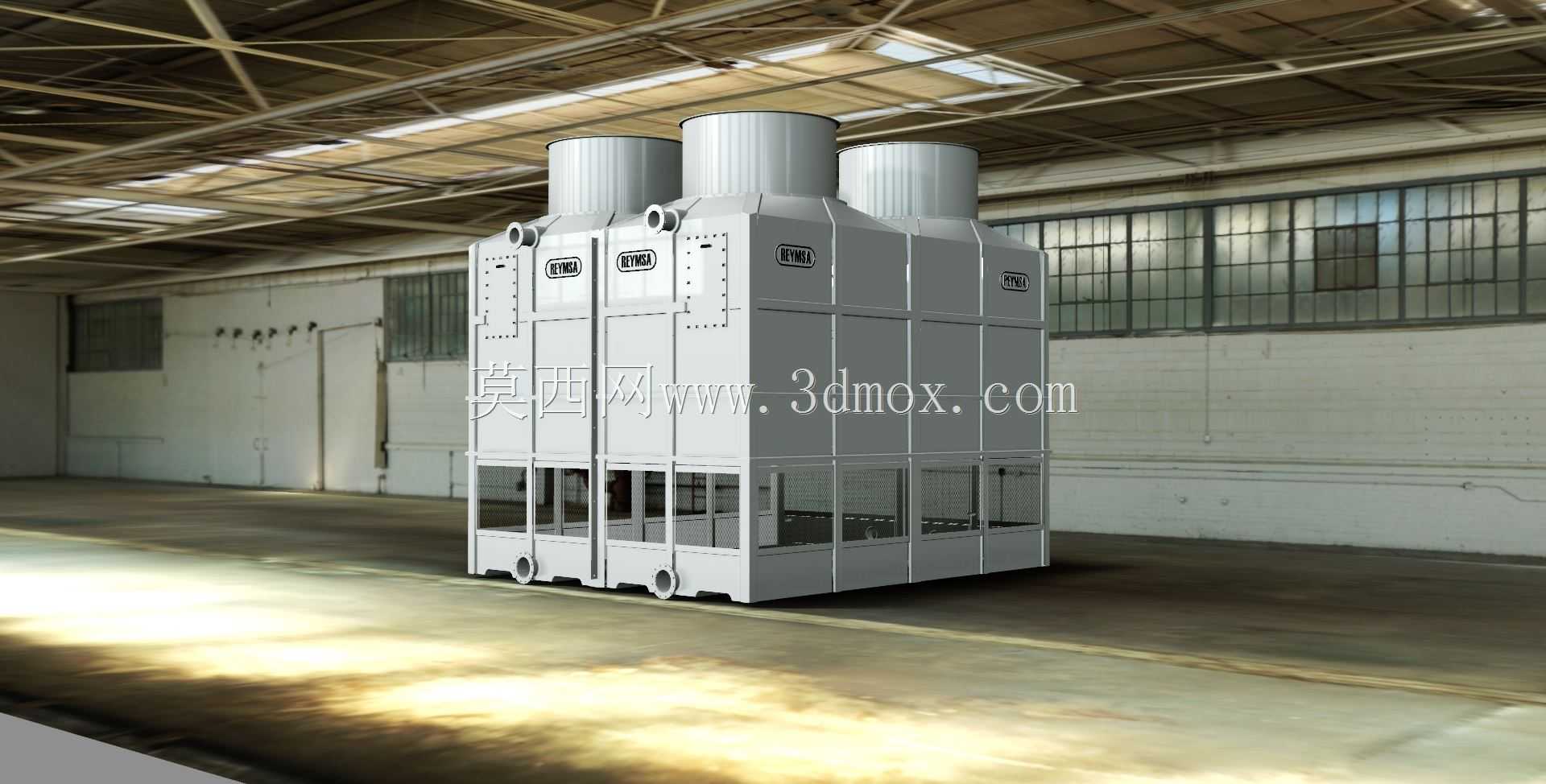

　　可直接对接现场已有的循环水管网，无需额外制作转换接头。塔体底部设置的两个低位法兰接口为排污口，位置低于塔体集水盘的最低液面，可在停机检修时彻底排净集水盘内的存水，避免冬季低温环境下存水结冰胀裂塔体壁板，同时也方便定期排出集水盘内沉积的泥沙、锈蚀杂质，保证循环水的清洁度。从安装边界来看，该组合式塔体的底部采用整体式承重底座，底座的安装孔位按照常规混凝土冷却塔基础的预埋螺栓间距设计，安装时只需将底座吊装就位后拧紧固定螺栓即可，无需现场做额外的结构焊接；塔体侧面预留的检修空间要求为塔体进风侧预留不小于1.5米的通行距离，保证进风气流不受周边建筑或设备的遮挡，避免出现进风不足导致的散热效率衰减。在布水系统设计上，该塔采用重力式布水结构，

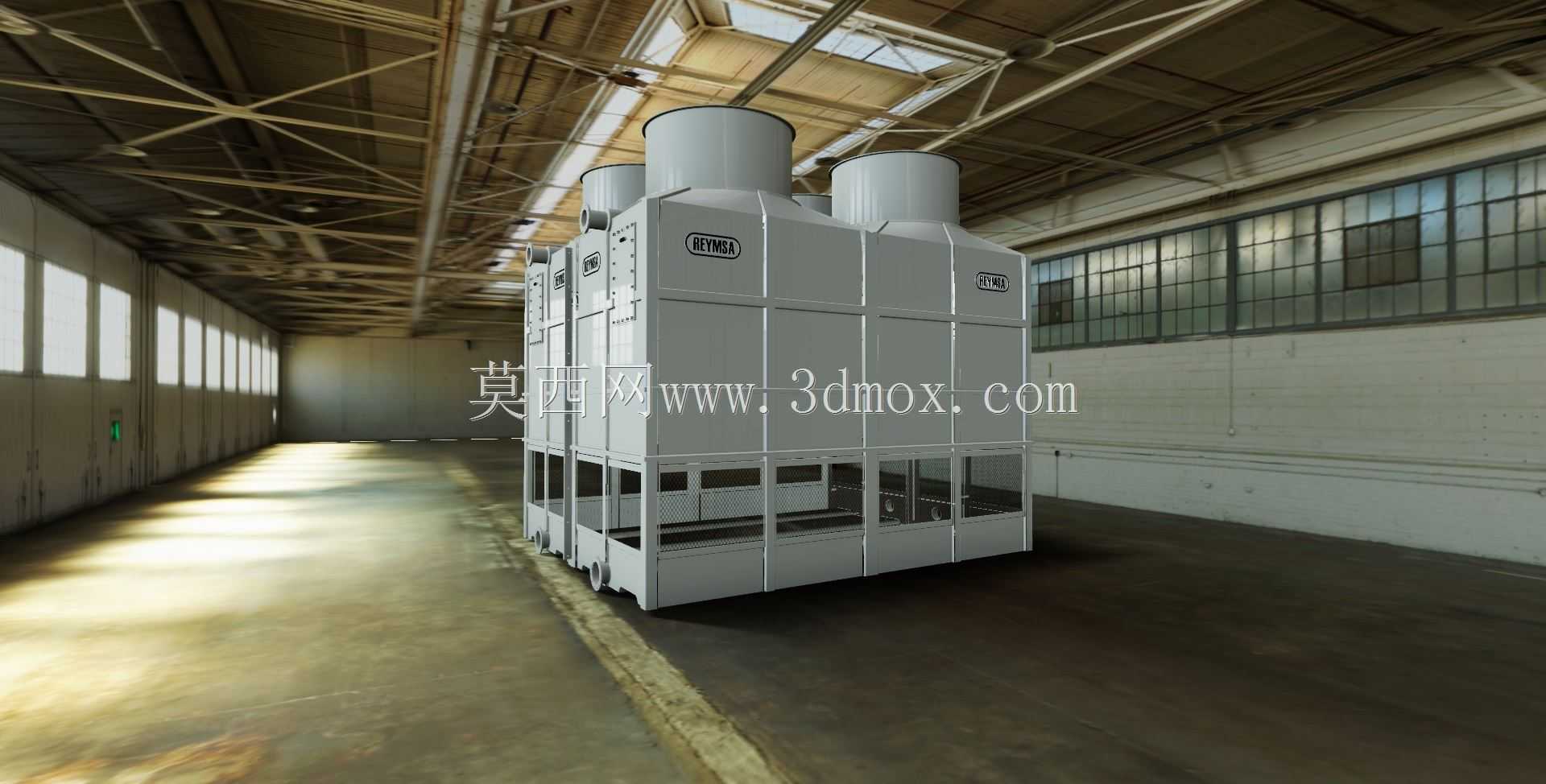

　　循环水从上部进水口进入布水总管后，通过支管上的喷淋头将水均匀分布在填料表面，水在填料表面形成薄水膜自上而下流动，与侧面进入的横向冷空气进行逆流换热，升温后的湿热空气从顶部风筒排出，冷却后的水汇集到底部集水盘后通过出水管回到生产系统循环使用，这种横流换热的结构形式相比逆流塔，风阻更低，风机运行的能耗更小，同时运行过程中的水流噪音也更低，适合对噪音控制有一定要求的厂区或商用建筑配套场景。塔体外壁设置的多组加强筋板，分布在壁板拼接缝、风筒连接位、管道接口等应力集中区域，筋板采用折弯成型的钢板结构，与壁板采用铆接加螺栓固定的连接形式，可有效提升塔体整体的结构刚度，避免风机长期运行产生的振动导致壁板拼接缝开裂、密封失效。在三维建模过程中，所有壁板的拼接缝、法兰的密封面、风筒的流线型曲面都做了等比例还原，可直接用于后续的管路对接模拟、基础荷载计算、现场安装排布的碰撞检查，帮助设计人员在项目前期就预判安装过程中可能出现的管路干涉、空间不足等问题，减少现场施工的变更量。
