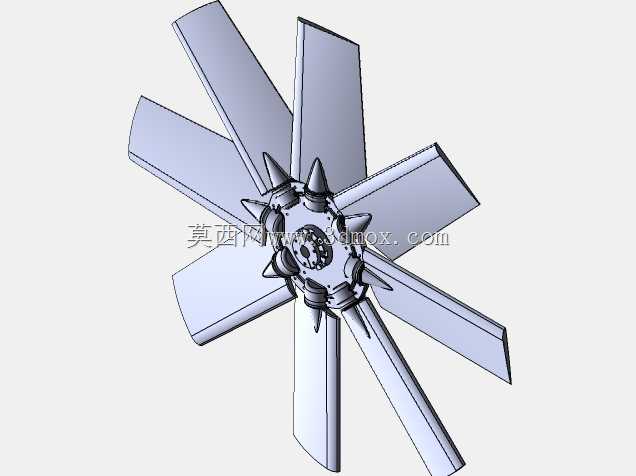

多翼式轴流通风机叶轮结构设计

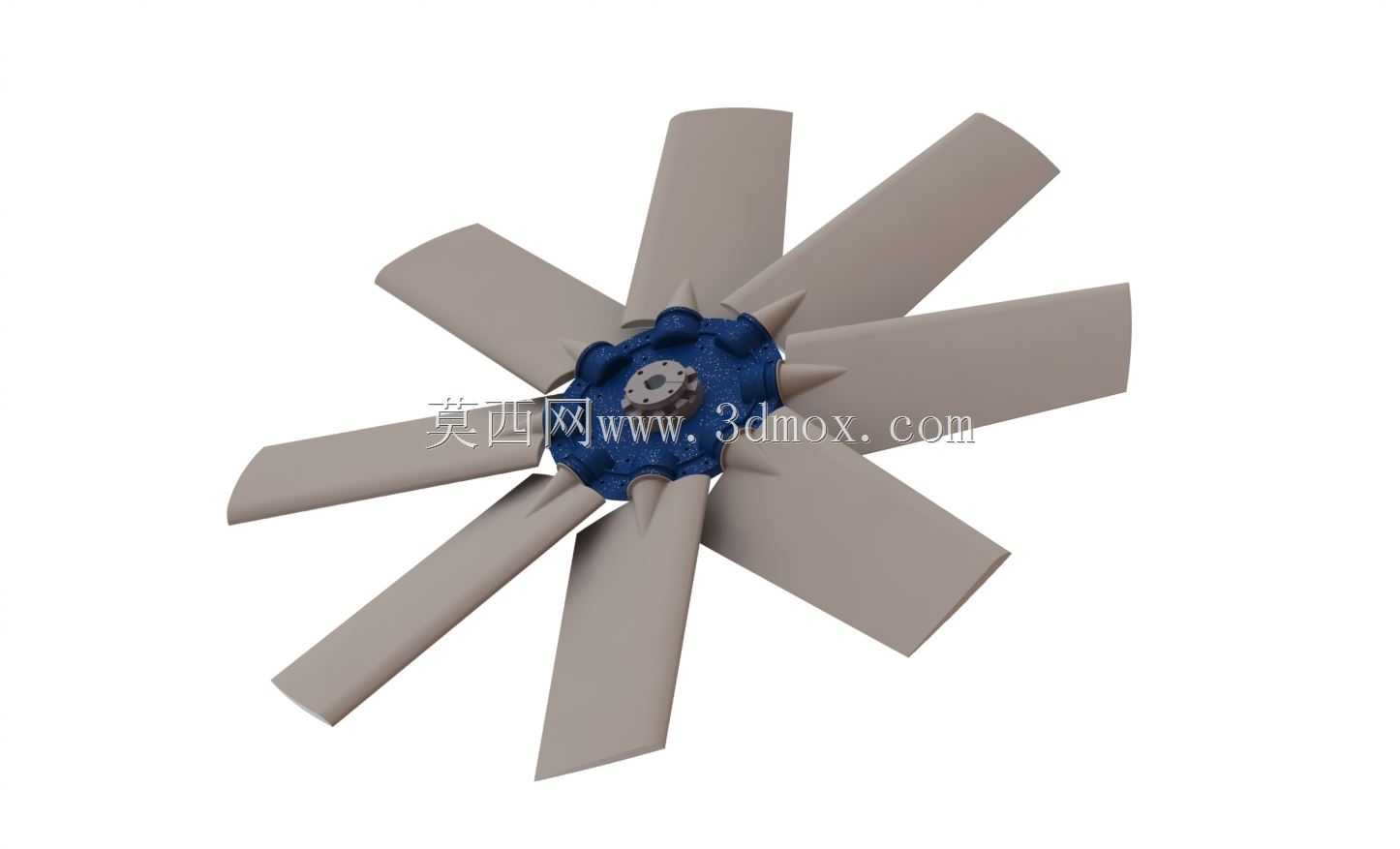

　　该叶轮结构适配常规工业通风场景，可直接配套厂房排风、设备散热、隧道送风类通风机组使用，核心作用是通过旋转带动气流沿轴向定向输送，满足不同工况下的通风换气、散热降温、气流组织需求。从实际工程应用来看，这类多翼叶轮相比少叶片结构，在相同转速下能输出更均匀的气流，动平衡表现更优，运行过程中产生的气动噪音更低，适合对运行平稳性有要求的民用及工业通风场景，比如商超新风配套、生产车间岗位送风、大型设备机柜散热风道等场景都能适配。

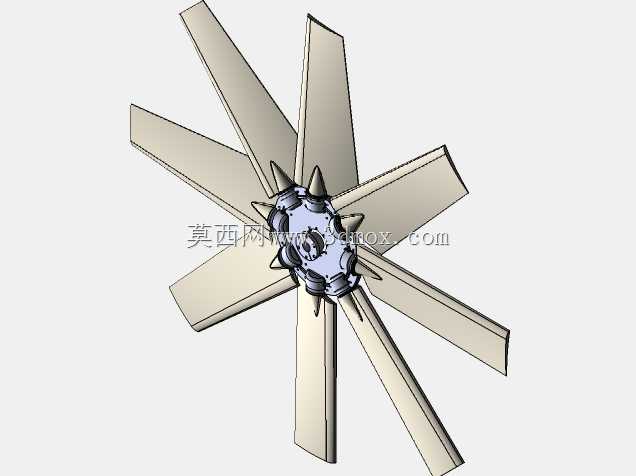

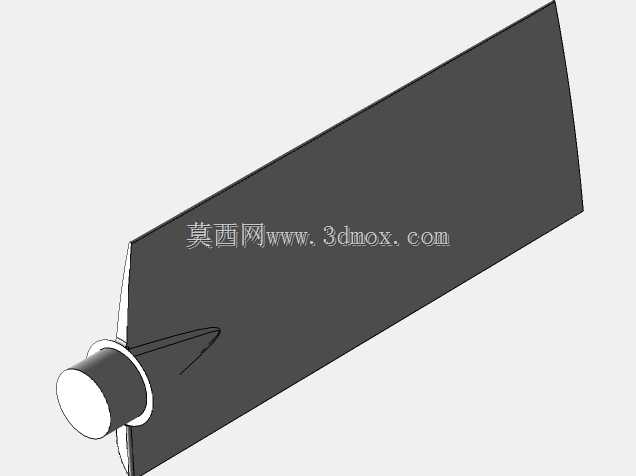

　　设计过程中优先考虑了气动效率与结构强度的平衡，轮毂采用一体化的辐条式连接结构，每片叶片根部与轮毂的连接位做了圆弧过渡处理，避免应力集中导致的长期运行疲劳损坏，叶片采用等宽后掠式翼型截面，从叶根到叶梢的弦长、安装角做了渐变处理，叶根位置安装角更大，保证足够的结构连接强度，叶梢位置安装角收窄，降低叶梢涡流损失，提升整体气动效率。叶片数量设置为九片，相比常规六叶、八叶结构，相同风量需求下可以降低运行转速，进一步减少运行噪音与轴承负载，延长配套驱动部件的使用寿命。

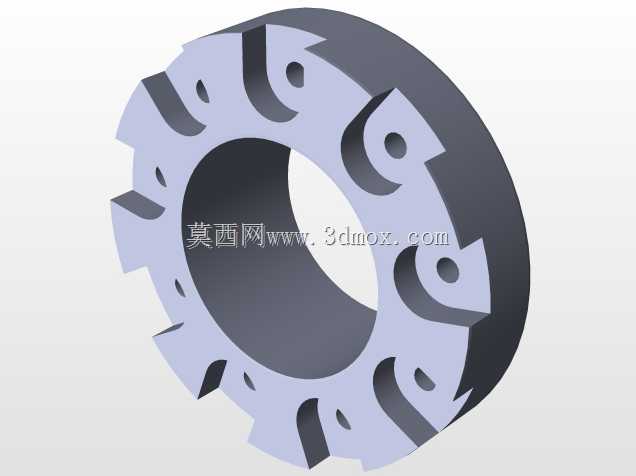

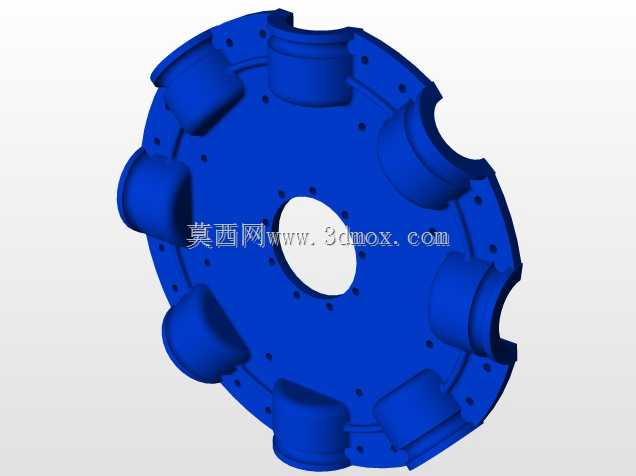

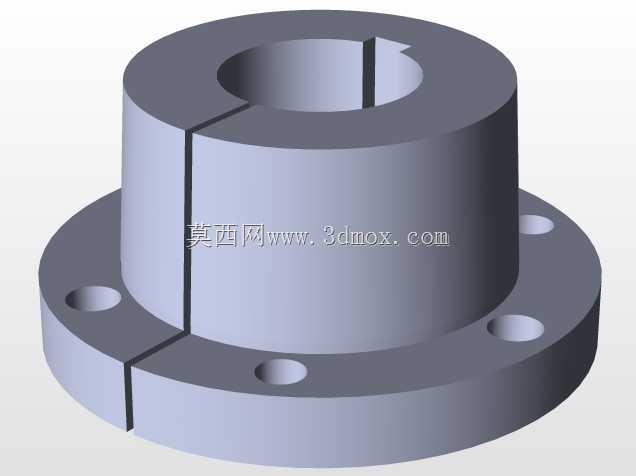

　　安装边界上，轮毂中心预留了标准的轴连接孔位，孔内设置键槽结构，可直接与标准输出轴配合传动，不需要额外做转接法兰适配，轮毂外圈的叶片安装座做了定位卡槽设计，叶片安装时可直接卡入卡槽后做紧固，后期维护更换单叶片时不需要拆解整个叶轮，降低现场维护的工作量。整体叶轮的径向尺寸适配常规直径的通风机风筒，叶片外缘与风筒内壁的间隙控制在合理范围，既避免运行过程中叶片刮蹭风筒，又能减少间隙漏风损失，保证送风效率。轴向尺寸上，轮毂的轴向宽度匹配常规电机轴的安装长度，安装后不会出现轴端突出或者固定位不足的问题，可直接适配市面上主流的通风机驱动电机安装尺寸。

　　从结构细节来看，叶片表面做了流线型修型，不存在直角或者突变的截面，气流沿叶片表面流动时不会产生明显的气流分离，降低紊流带来的能量损失与噪音。轮毂中心的连接位做了加厚处理，可承受更大的传动扭矩，即使在满负载长期运行的情况下，也不会出现轮毂开裂或者连接位滑转的问题。叶片与轮毂的连接紧固件做了沉头设计，紧固件头部完全埋入轮毂安装座内，不会突出到气流通道中，避免额外的气动阻力。整体结构做了动平衡预校准设计，建模阶段就对每片叶片的质量做了均等化处理，减少后期动平衡校准的配重工作量，生产装配后不需要添加过多配重块就能达到G6.3级以上的动平衡精度，满足高速平稳运行的要求。

　　实际选型适配时，该叶轮可根据需求匹配不同功率的驱动电机，在不同转速下覆盖不同的风量风压区间，低转速运行时可满足大流量低阻力的通风换气需求，高转速运行时可适配有一定风压要求的管道送风场景。结构材质适配方面，该三维模型的结构既可以采用尼龙加玻纤注塑成型，适合批量生产的民用通风场景，也可以采用铝合金压铸或者钢板焊接成型，适配工业场景下更高强度、更高耐温的使用需求，不同材质生产时不需要对核心结构做大幅修改，仅需根据材质特性调整局部壁厚即可，具备较好的生产适配性。
