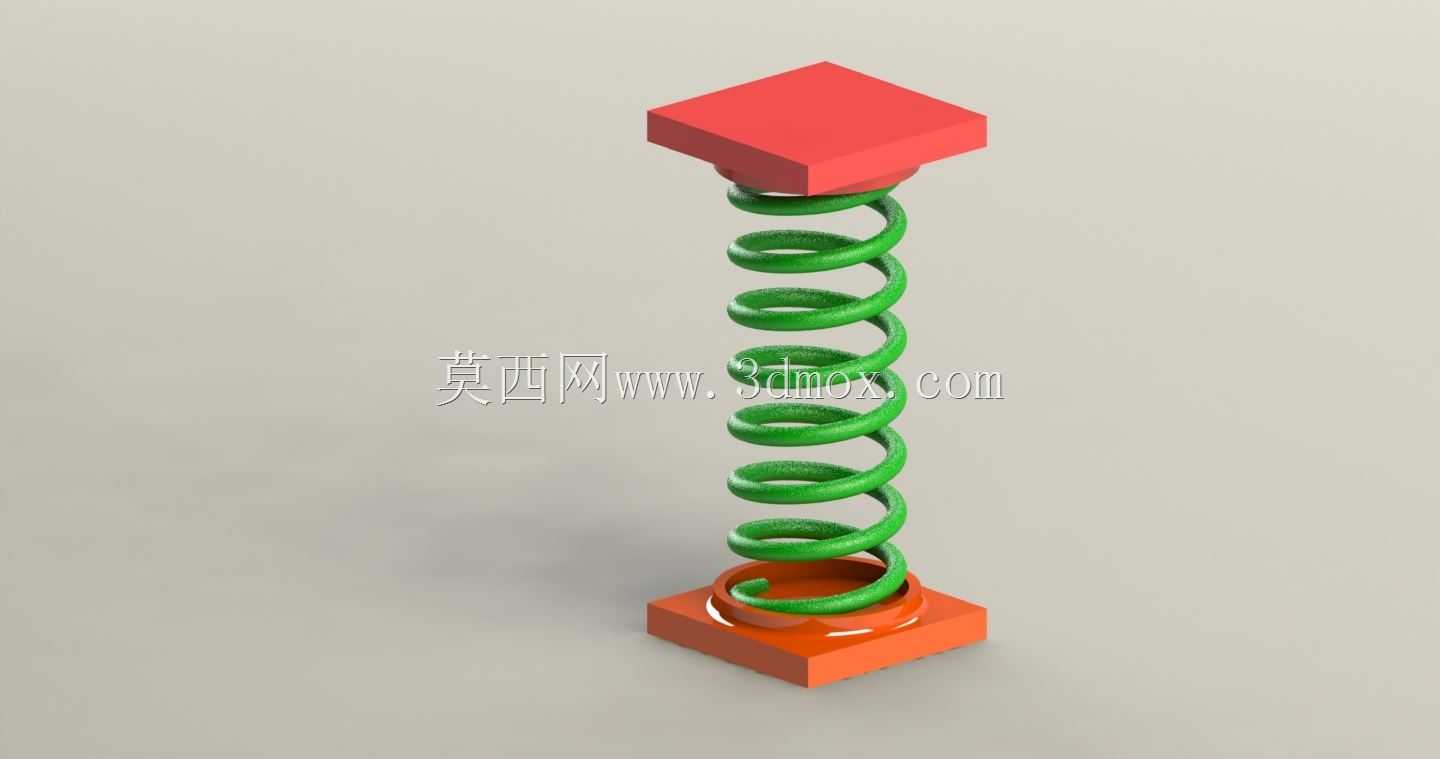

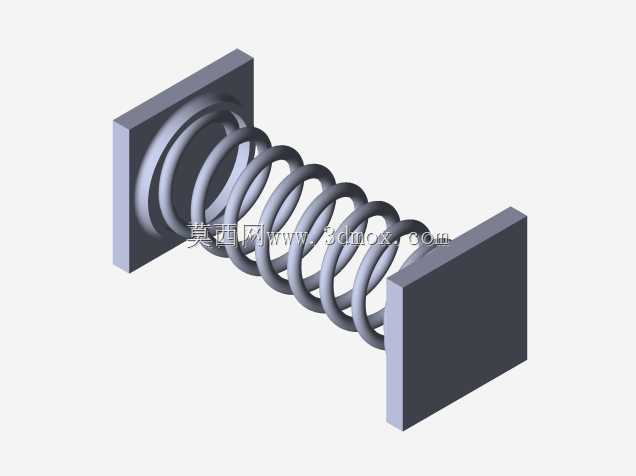

带方形安装座的圆柱压缩弹性缓冲构件

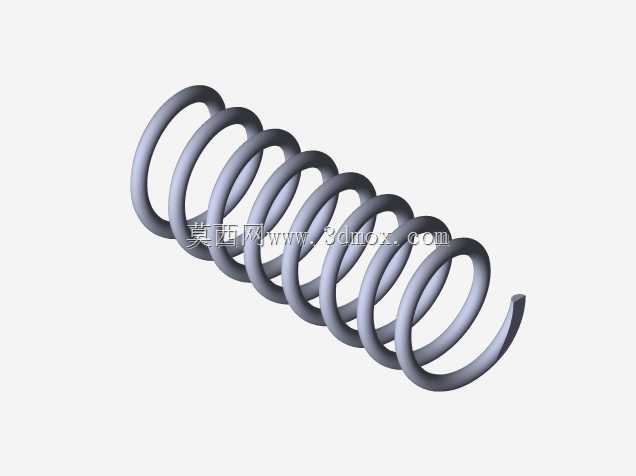

　　这类带方形安装基座的圆柱螺旋压缩构件，在轻工自动化输送线、小型工装夹具、电子元器件压合工位里的应用占比不低，很多需要小行程缓冲、恒定复位力的工位都会优先选这类结构，不用额外做导向套的适配设计，上下的方形安装座直接预留沉头孔位就能锁付固定，比常规无座的圆柱弹簧省了端部磨平、配装导向杆的工序。从结构设计逻辑来看，上下方形安装座做了等边长的对称设计，基座中心预留了弹簧端部的定位沉槽，弹簧两端的支撑圈直接嵌入沉槽内，不会出现工作过程中弹簧侧滑、偏移的问题，弹簧有效圈部分做了等节距设计，在额定压缩行程内的刚度线性度表现稳定，不会出现力值突变的情况。实际选型使用的时候，要注意安装边界的预留：上下安装座的边长要和安装工位的固定位尺寸匹配，预留0.

　　2-0.5mm的装配间隙即可，避免间隙过大导致安装后出现晃动；弹簧的自由高度要结合工位的最大压缩行程来选，常规使用场景下压缩量不要超过自由高度的30%，如果是高频往复的工况，压缩量要控制在20%以内，避免弹簧出现永久变形失效。这类构件的实际用途很明确，一是作为缓冲元件吸收工位动作的冲击动能，比如小型气缸行程末端的缓冲、工装开合的碰撞缓冲，二是作为复位元件提供恒定的复位力，比如按压式测试夹具的自动复位、小型翻盖结构的弹起复位，三是作为减震元件隔离高频微幅振动，比如小型检测设备的传感器安装位减震，减少外部振动对检测精度的干扰。设计建模的时候，弹簧的螺旋升角要结合线径、中径参数匹配，避免出现节距过小导致圈与圈之间碰擦的问题，

　　上下支撑圈要做并圈处理，支撑圈的端面和安装座沉槽的接触面要保证贴合度，避免工作时出现应力集中导致支撑圈断裂；方形安装座的边角做了小倒角处理，既避免安装时划手，也能减少应力集中，不会因为边角处的应力集中导致基座受冲击时开裂。在实际设备装配场景里，这类带座弹簧不需要额外配置导向杆也能保证工作时的同轴度，因为上下基座的沉槽已经对弹簧两端做了径向限位，只要安装时保证上下安装座的平行度误差在0.1mm以内，弹簧工作过程中就不会出现偏磨、卡滞的问题，相比普通裸弹簧，装配效率能提升40%左右，也减少了后续维护时弹簧错位、弹出的风险。要注意的是，这类构件不适用于大载荷、大行程的缓冲场景，比如重型压力机的缓冲、大型输送线的重载减震，

　　这类场景需要匹配更大线径、更大中径的弹簧结构，而这类小尺寸带座弹簧更适配小载荷、小行程、安装空间紧凑的工位，在3C电子组装工位、小型包装机械的压合工位、实验室小型测试工装里的适配性非常好，不需要额外做复杂的安装结构设计，直接锁付就能投入使用。建模过程中要注意弹簧端部和安装座沉槽的配合间隙，单边间隙控制在0.1mm左右即可，间隙过大会导致弹簧径向窜动，间隙过小会导致装配困难，甚至出现弹簧端部卡滞在沉槽里无法正常伸缩的问题；安装座上的固定孔位要做沉头设计，锁付螺丝后螺丝头不会高出安装座表面，避免和周边结构产生干涉。
