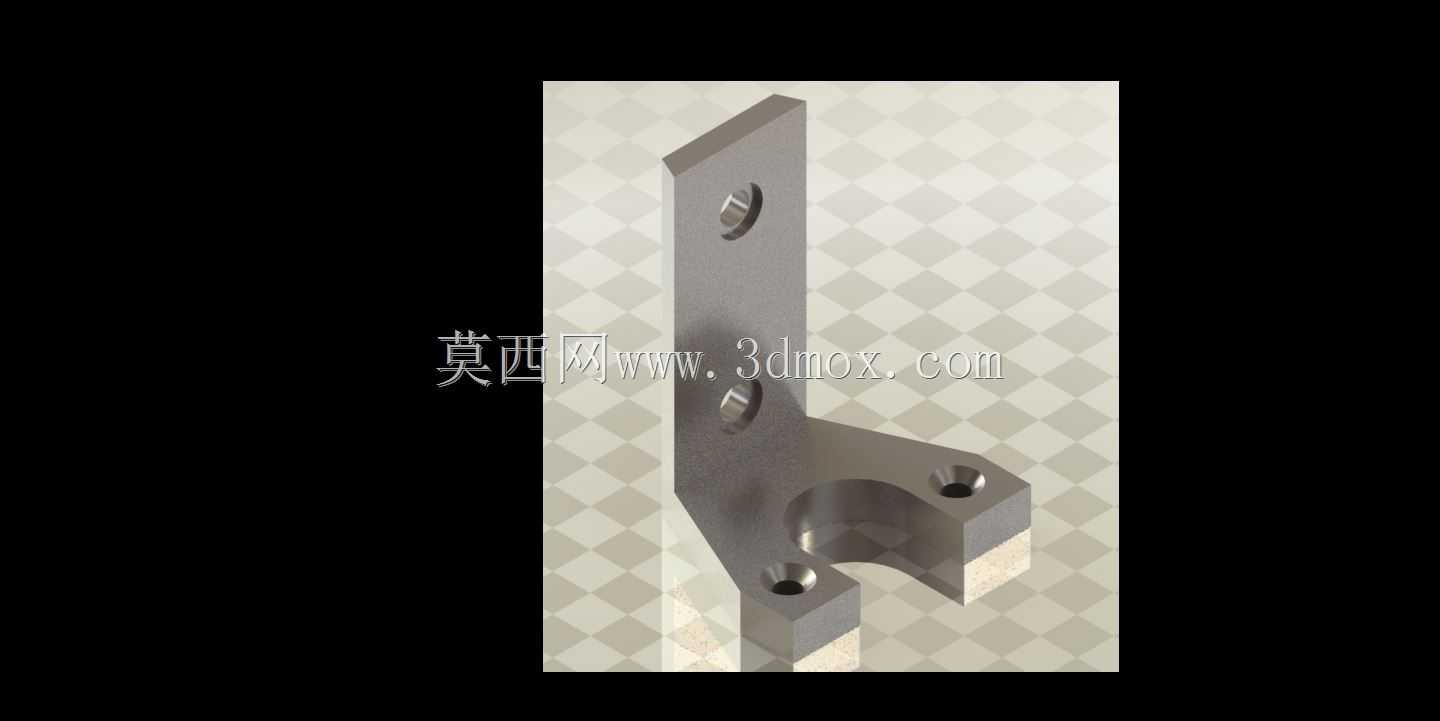

在各类工业生产设备、工装夹具以及非标自动化产线的搭建过程中,这类L型钢制支架是出现频率极高的结构支撑构件,它的核心作用是为轴类零件、小型功能模块或者检测元件提供稳定的安装基准,同时承担载荷传递、位置限位的功能,常见于输送线侧边的导向轮安装、小型气动元件的固定、设备内部走线架的支撑等场景,能够在紧凑的安装空间内完成垂直方向与水平方向的结构衔接,避免额外设计转接件带来的装配累积误差。从结构设计逻辑来看,这款支架采用一体化铣削成型的L型构型,竖直段设置两个同轴的沉头安装孔,用于将支架整体固定在设备的安装立板或者型材框架上,沉孔设计可以让紧固螺栓的头部完全没入支架表面,不会突出平面干涉后续安装的其他零件,两个安装孔的间距经过合理排布,
能够抵消支架承受偏载时产生的翻转力矩,避免长期受载后连接松动。水平延伸段的端头设置了开口式的半圆轴孔,两侧对称分布两个螺纹安装孔,这种开口式轴孔设计相比封闭轴套,在装配带台阶的轴类零件时不需要从轴端穿入,可以直接从径向卡入安装位置,大幅提升装配和后期维护的效率,两侧的螺纹孔用于安装压块或者锁紧螺钉,当轴件卡入半圆孔后,通过锁紧件可以消除轴与孔之间的配合间隙,保证支撑的刚性,同时也能适配一定公差范围内的轴径,降低零件加工的精度要求。在实际选型应用时,需要重点关注几个安装边界尺寸:首先是竖直安装面的总长度,要保证两个安装孔的位置能够完全落在被安装的基体平面上,避免出现孔位悬空导致紧固后支架变形;其次是水平段的伸出长度,
这个尺寸直接决定了被支撑零件与竖直安装面之间的距离,设计时需要预留足够的操作空间,方便后期对轴上零件进行调整或者维护;另外轴孔的中心高度是核心定位尺寸,它决定了被支撑轴的安装高度,需要和配套的其他传动件中心高保持一致,避免出现轴系不同心导致的运转卡滞、零件磨损加剧的问题。材质方面选用钢材作为基材,相比铝合金支架拥有更高的结构强度和抗形变能力,能够承受更大的径向载荷和冲击载荷,适合在有振动、负载波动较大的设备工况下使用,表面经过防锈处理后,可以适应多数常规工业车间的环境,不会轻易出现锈蚀失效的问题。在三维建模过程中,这类零件需要重点关注安装孔的位置度公差,尤其是竖直段两个安装孔的同轴度、水平段轴孔与安装面的平行度,
这些形位公差直接影响最终的装配精度,如果建模时忽略了公差配合的预留量,很容易出现实际加工后零件无法装配的问题;另外开口轴孔的根部做了圆角过渡处理,避免应力集中导致支架受载时从根部断裂,这个细节在建模时很容易被忽略,但却是决定零件使用寿命的关键设计点。在实际装配场景中,这类支架不需要复杂的调整工序,只需要先将支架通过螺栓预紧在安装基体上,再将需要支撑的轴件卡入开口轴孔,调整好轴的水平度或者位置度后,先锁紧轴孔两侧的锁紧螺钉,再完全拧紧支架与基体连接的紧固螺栓,就可以完成安装,整个过程不需要专用工装,普通装配工人即可快速完成操作,后期如果需要更换轴件或者调整位置,只需要松开锁紧螺钉就可以将轴件取出,不需要完全拆卸支架,大幅降低设备维护的时间成本。对于结构设计人员来说,这类标准构型的支架可以作为通用结构件纳入企业的标准件库,在不同的设备设计项目中直接调用,只需要根据实际负载和安装空间调整对应的尺寸参数,不需要每次都重新进行构型设计,能够有效缩短设备研发的周期,同时因为结构成熟,加工工艺性好,也能降低零件的加工成本,减少生产过程中的质量问题。
