轨道车辆轮轴支撑装配结构设计

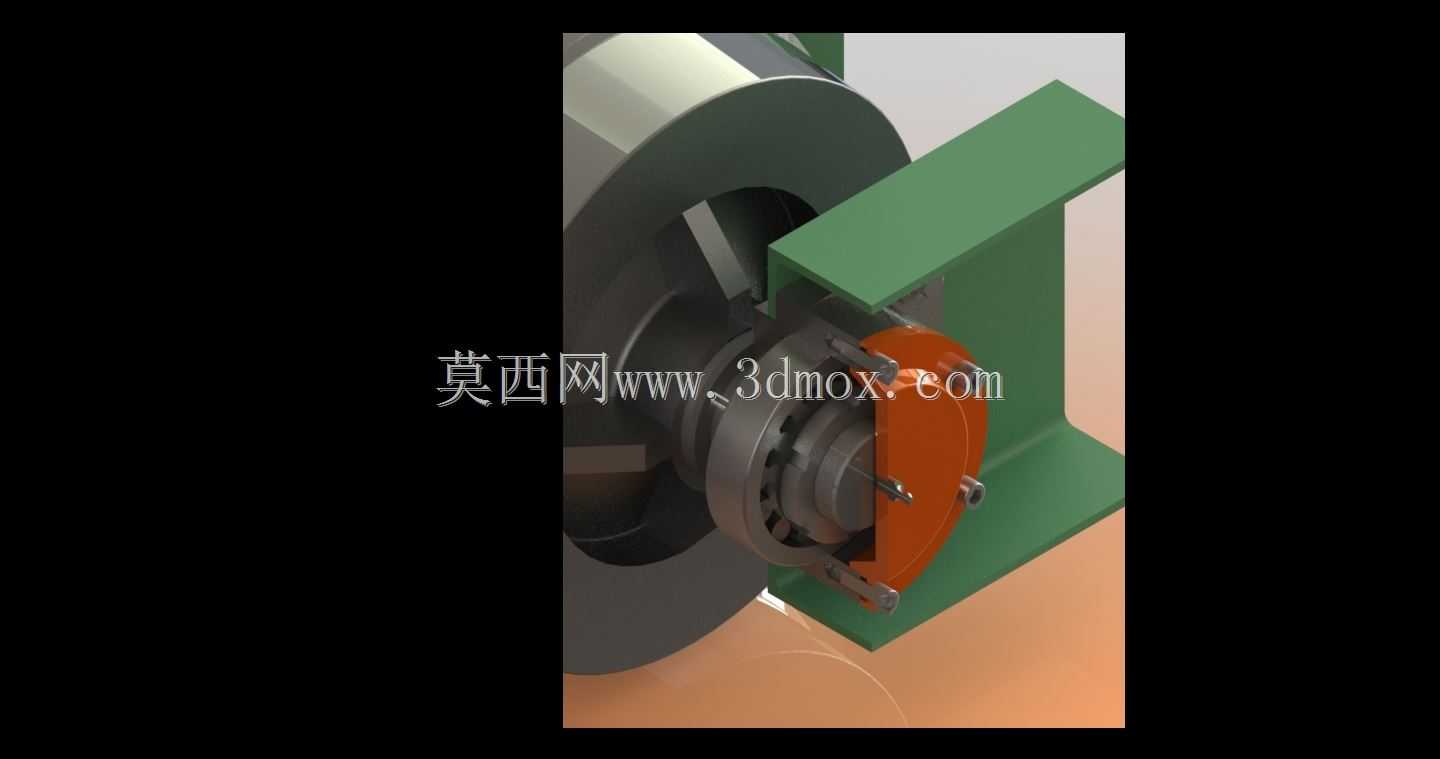

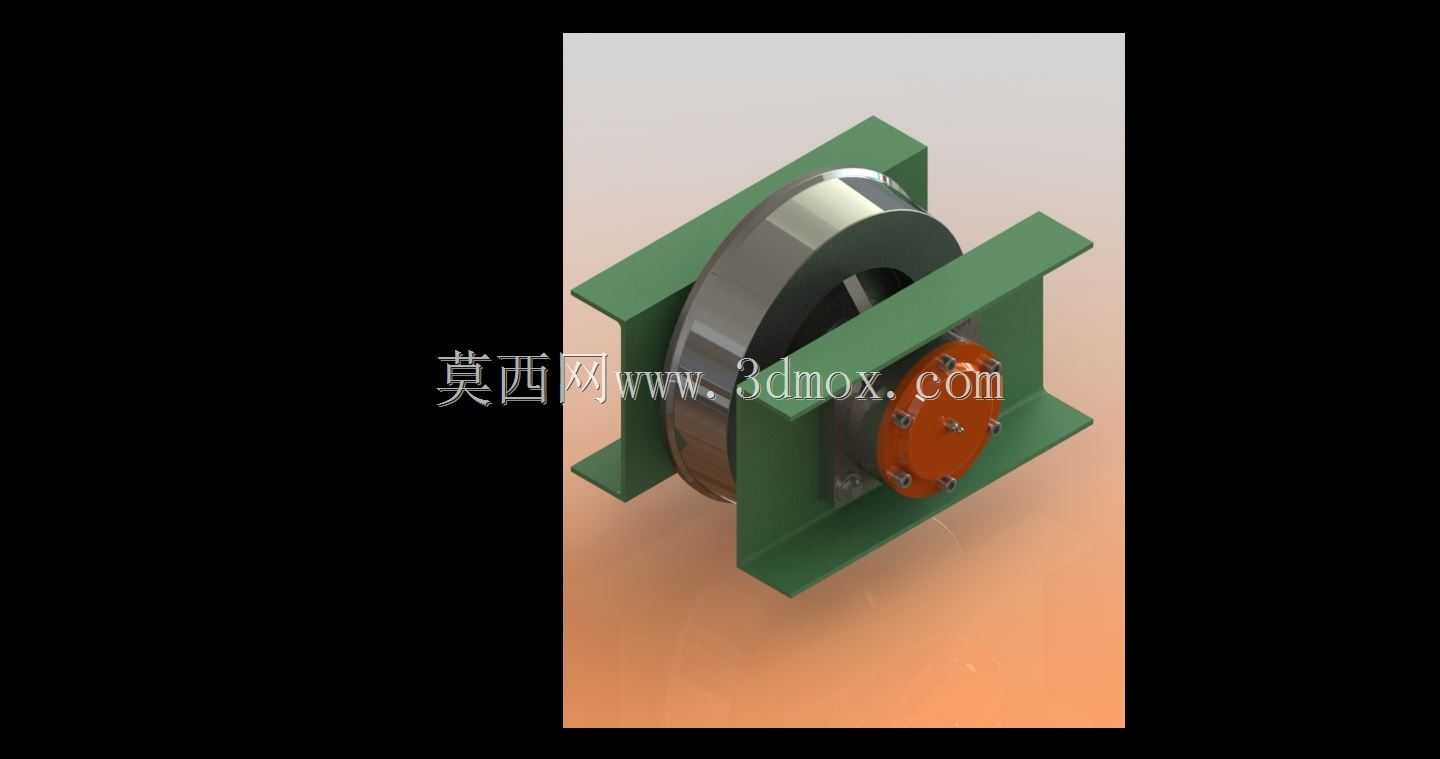

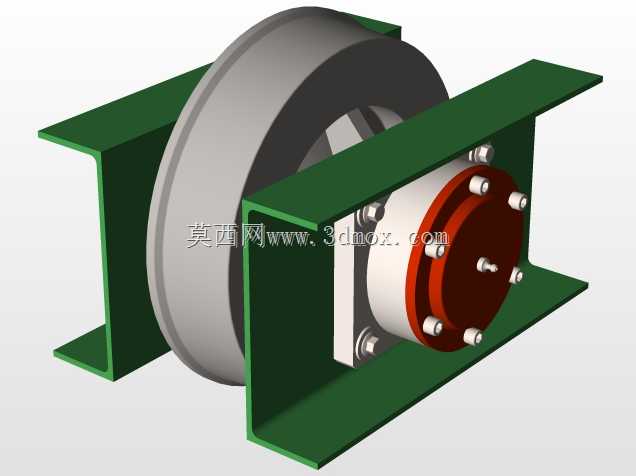

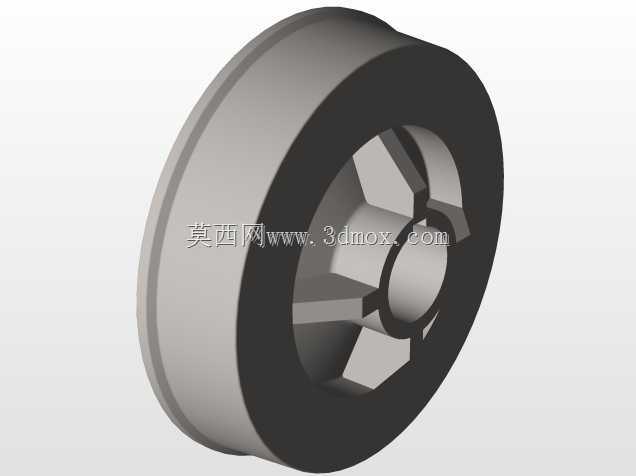

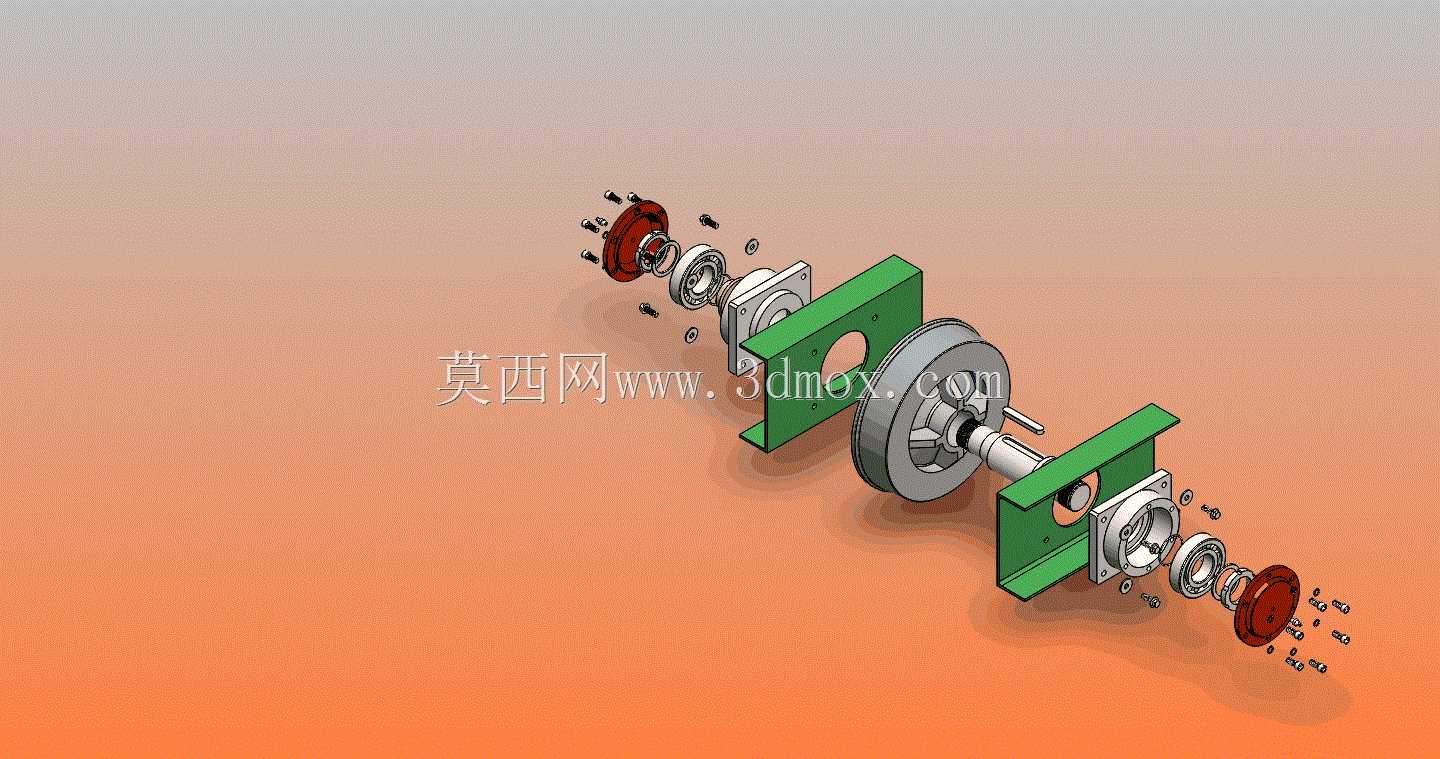

　　这套轮轴装配结构主要面向轨道走行类设备的行走单元设计，可适配厂内轨道转运货车、小型轨道工程车等场景的走行部需求，核心作用是承载车体上部载荷，同时将轮对的转动顺畅传递至走行轨迹，配合两侧的安装支架完成与车架主体的刚性连接，保障设备在轨道上行进时的稳定性与可靠性。从结构组成来看，整套装配包含车轮本体、轮轴、两侧深沟球轴承、轴承端盖、密封组件、连接紧固件以及绿色的安装支座几个核心部分，设计时优先考虑了轴系的同轴度控制，安装支座上的轴承安装孔采用一次装夹镗削加工的工艺基准，能有效避免两侧轴承不同心带来的卡滞、轴承偏磨问题。车轮采用轮缘与踏面结合的结构形式，踏面做了适配轨道弧度的锥度设计，轮缘高度满足轨道运行时的防脱轨要求，

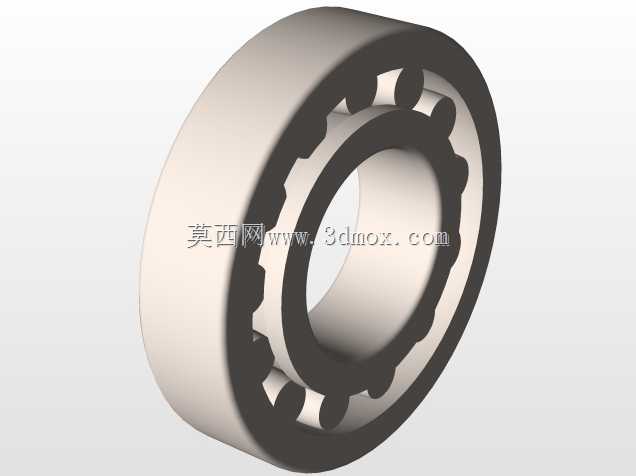

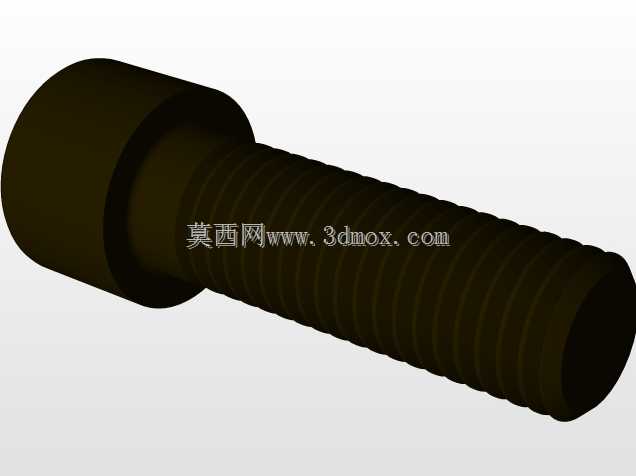

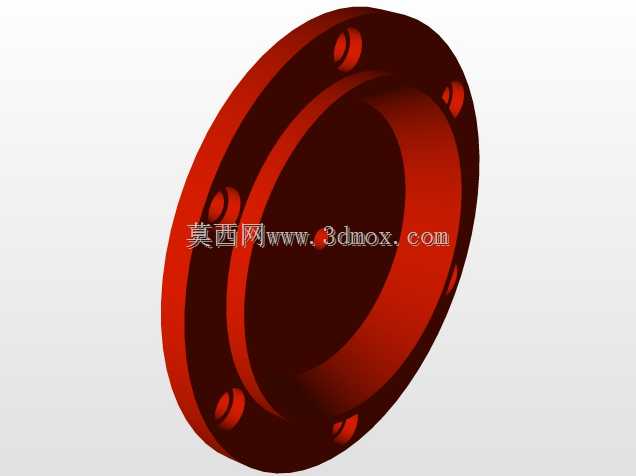

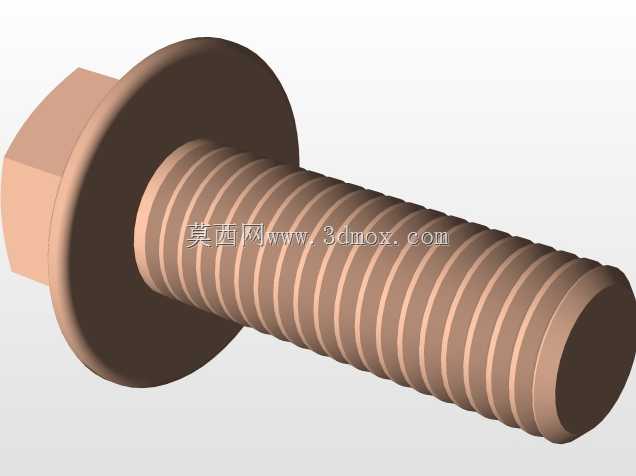

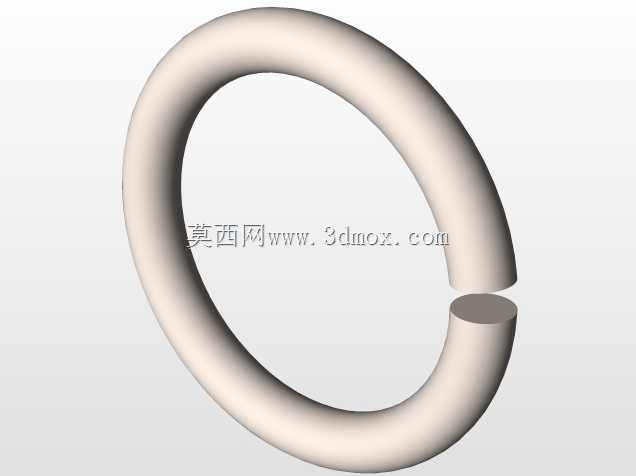

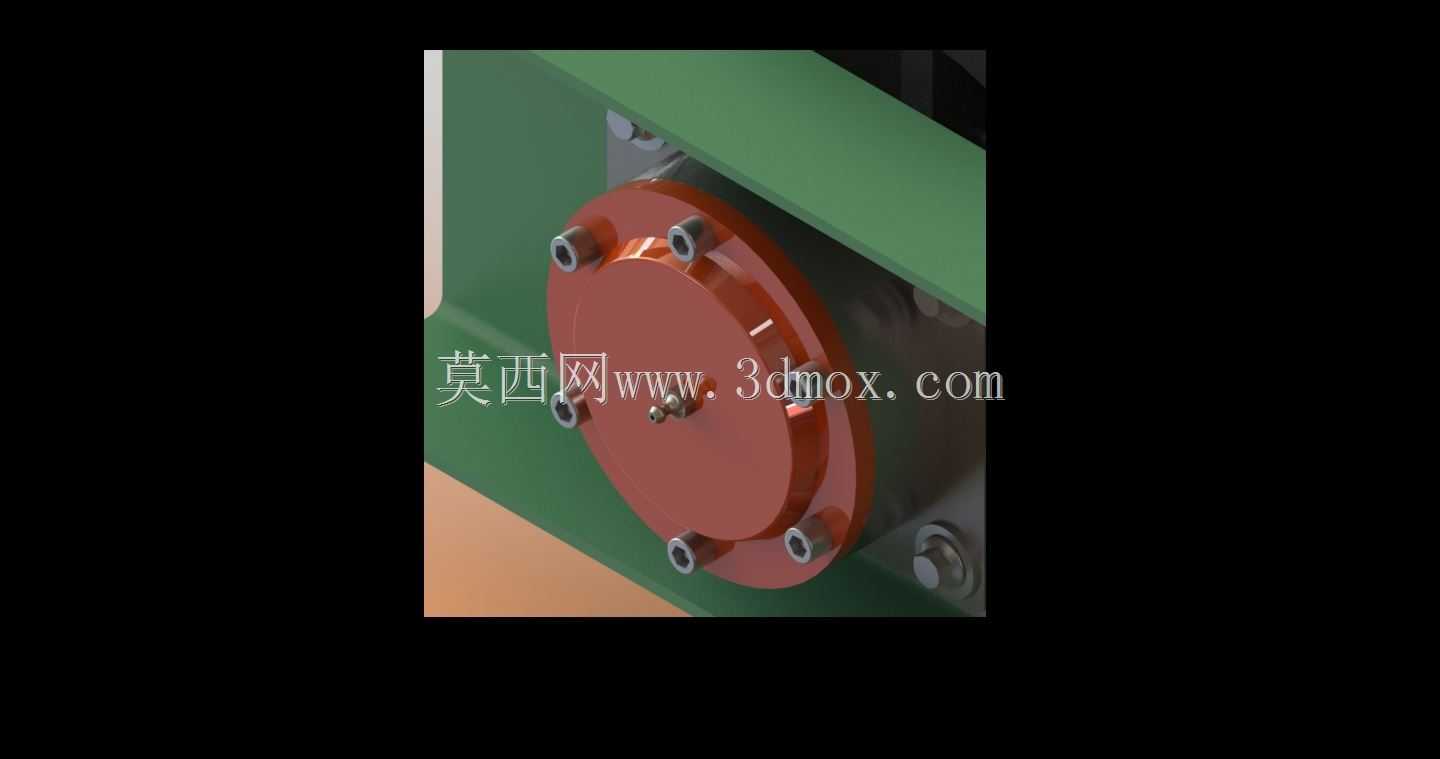

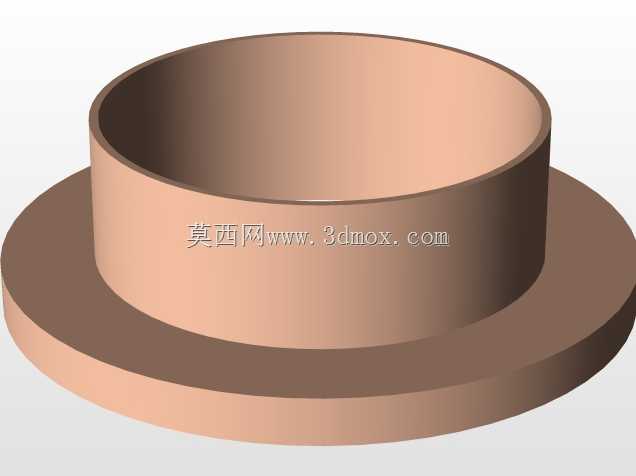

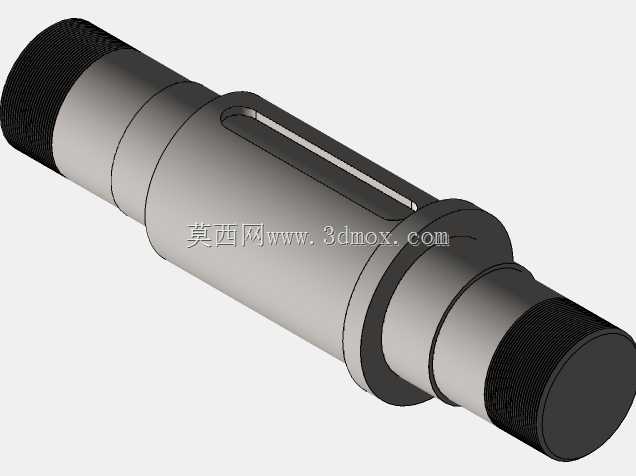

　　车轮与轮轴之间采用过盈配合加键连接的方式传递扭矩，避免大载荷下轮轴与车轮出现相对转动的失效情况。两侧的轴承选型匹配了轮轴的径向载荷与少量轴向窜动需求，轴承端盖上设置了密封槽，可加装毡圈油封阻挡外界粉尘、水汽进入轴承腔体，延长轴承的维护周期，端盖与支座之间通过内六角螺栓紧固，端盖上预留的注油孔可在不拆解结构的情况下完成轴承润滑脂的补充，适配户外、多粉尘的厂区作业环境。安装支座的设计采用了带加强筋的板式结构，支座上的安装孔位做了长圆孔设计，可在装配时微调轮轴的前后位置，保障轮对与轨道的对中精度，支座与车架连接的贴合面做了铣平处理，降低装配时的面差带来的安装应力。轴系的尺寸链设计上，预留了轴承的轴向游隙间隙，

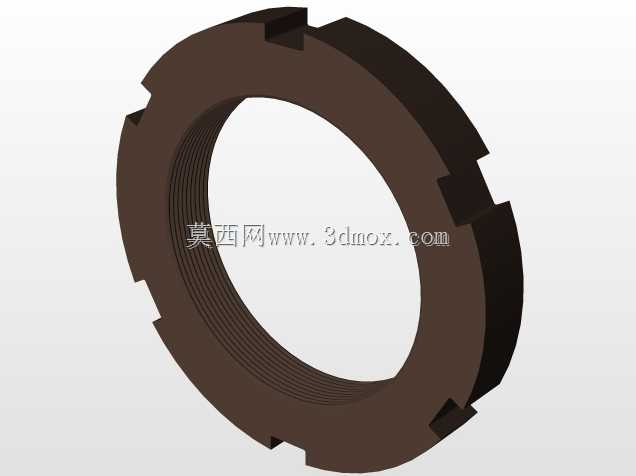

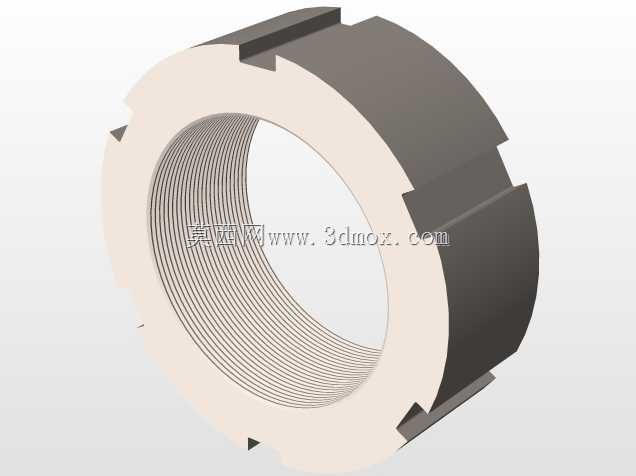

　　避免温度变化带来的轴件热胀冷缩导致轴承抱死，两端的锁紧螺母配合止动垫圈可牢牢锁定轴承内圈的位置，防止轮轴转动过程中出现轴向窜动。在实际装配流程中，需先将轴承通过热装工艺装配到轮轴的对应轴颈位置，待冷却后再整体装入两侧支座的轴承安装孔内，依次加装密封件、端盖后调整轴向游隙，最后锁紧固定螺母并完成扭矩校核，再将车轮压装到轮轴的对应位置，完成整套轮组的装配后需手动转动车轮，确认转动无卡滞、无异响后再进行上车安装。这套结构的安装边界需注意，支座底部与车架连接的螺栓需采用防松垫片，轨道运行场景下持续的振动容易导致螺栓松动，轮缘与轨道侧面的间隙需控制在合理范围，间隙过小会加剧轮缘磨损，间隙过大则容易出现脱轨风险。

　　设计过程中还考虑了易损件的更换便利性，轴承、密封件、端盖这些易损耗部件都采用了标准件选型，后期维护时无需定制非标配件，可直接采购对应规格的标准件完成更换，降低设备的全生命周期维护成本。整套结构没有冗余的设计部件，每个零件都承担明确的功能作用，从载荷传递路径来看，车体的载荷通过安装支座传递到轴承外圈，再通过滚动体传递到轴承内圈，最终传递到轮轴与车轮，将滑动摩擦转化为滚动摩擦，大幅降低行走过程中的阻力，载荷传递路径清晰，没有应力集中的薄弱环节，支座上的加强筋设置在轴承孔与安装面的连接位置，刚好对应载荷传递的拐角位置，可有效避免长期交变载荷下支座出现开裂的问题。
