立式轴支撑带座铰接固定支架结构

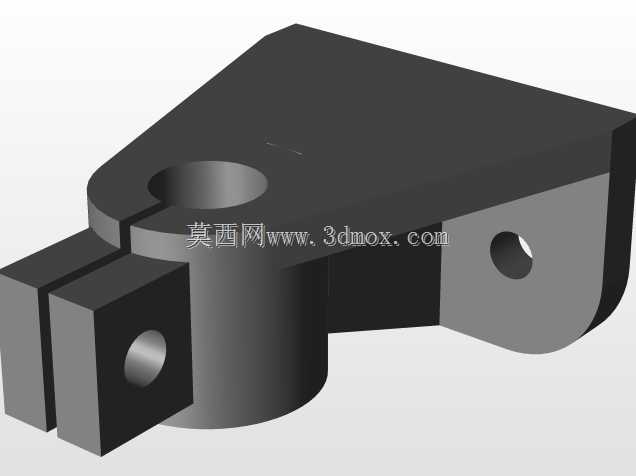

　　这类带座铰接轴支架在轻工输送线、小型自动化工作站、非标工装夹具的布局里应用极广，日常做设备改造或者新线搭建设计时，经常会碰到需要给水平布置的光轴、摆杆提供带锁紧功能的支撑点位，同时还要兼顾安装面的固定强度，避免轴系运行时出现径向窜动或者支撑形变。从结构本身来看，底部是带两个安装沉孔的矩形安装底板，沉孔设计可以让内六角螺栓安装后头部完全没入板面，不会突出底板底面影响安装贴合度，两个安装孔的孔距预留了足够的调整余量，安装时可以根据机架上的预焊螺柱或者T型槽位置微调固定位置，不需要额外配打长孔，适配常见的4040、5050铝型材机架以及碳钢焊接机架的安装面。底板向上延伸出三角形加强筋结构，直接连接到上部的轴套主体，

　　筋板的厚度和轴套壁厚保持一致，过渡位置做了圆角处理，避免机加工或者铸造时出现应力集中，长期承受轴端的交变载荷时不会在筋板和轴套的连接位置出现开裂问题。上部的轴套是开缝式结构，沿轴向开有一条贯通的收缩缝，轴套上方延伸出两个带同轴销孔的夹紧耳，当光轴穿入轴套内孔后，只需要在销孔内穿入螺栓锁紧，就能通过收缩缝的形变抱紧轴身，不需要额外加工键槽或者顶丝孔，安装调整时可以随意调整轴的轴向位置和周向角度，锁紧后就能提供足够的抱紧力，适配小载荷下的摆杆、导向轴、传感器安装杆的固定需求。轴套上方的夹紧耳上的销孔是光孔设计，既可以穿螺栓锁紧，也可以作为铰接点位使用，当需要把支架本身作为摆动件的基座时，可以在销孔内穿入铰接销，连接摆臂的端部，

　　配合轴套内穿入的固定轴实现小角度摆动，拓展了零件的使用场景。整个零件的外形轮廓没有复杂的曲面，所有棱边都做了去毛刺处理，不管是采用铝合金铣削加工、碳钢焊接后加工还是铸造成型后精镗内孔，加工难度都很低，适合批量加工制作。实际选型使用时，需要注意轴套内孔的直径和待安装轴径的配合公差，开缝结构的抱紧力适合载荷不大的场合，如果是承受较大径向载荷或者冲击载荷的工况，需要在轴上增加定位轴肩，避免轴受载后出现轴向滑移。安装底板的厚度足够承受常规的支撑载荷，安装时需要保证底板和安装面完全贴合，避免出现悬空导致螺栓受剪断裂，筋板的位置避开了常见的安装干涉区域，不管是在型材的槽面还是钢板的平面上安装，都不会和相邻的紧固件、管线产生位置冲突。

　　做三维建模时，这类零件需要重点关注内孔的同轴度、安装底板的平面度以及夹紧耳两个销孔的同轴度，这些形位公差直接影响后续装配的顺畅度，要是销孔同轴度偏差太大，锁紧螺栓穿入时会出现卡滞，锁紧时受力不均还会导致轴套抱紧轴时出现偏斜，影响轴的转动灵活性。另外开缝的宽度要控制在合理范围，缝太窄锁紧时收缩量不够，抱不紧轴身，缝太宽会导致轴套锁紧后圆度超差，轴穿入后会出现卡滞。在实际设备布局里，这类支架经常成对使用，作为长光轴的两端支撑，中间可以安装直线轴承、滑块或者摆动摇臂，相比整体式的固定轴座，它的调整灵活性更高，不需要提前把轴上的零件全部预装到位，可以在现场安装时随时调整轴的位置，降低装配难度。针对食品、医药行业的应用场景，这类支架也可以采用不锈钢材质加工，表面做抛光处理，满足洁净区的使用要求，常规工业场景下采用Q235碳钢表面喷塑或者镀锌处理即可，成本更低，耐腐蚀性也能满足普通车间的使用需求。
