摩托车直升机拨叉结构三维设计作品

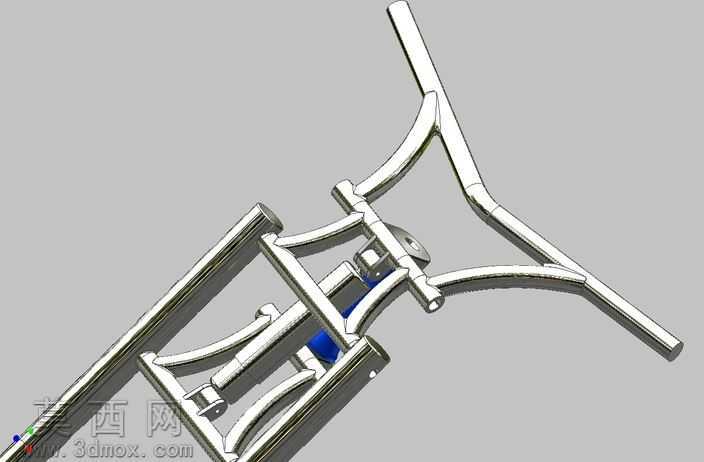

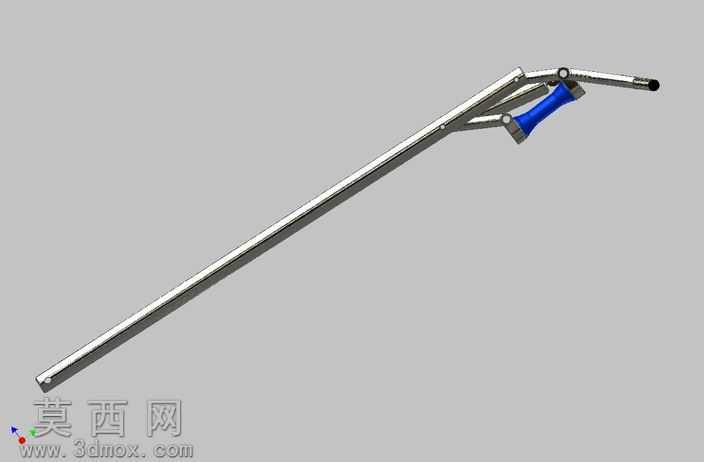

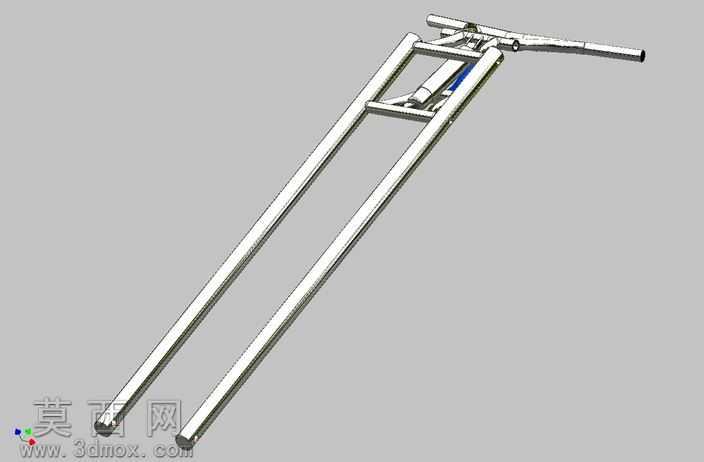

本作品为摩托车直升机拨叉的三维数字化设计成果，建模阶段采用参数化特征建模思路，先完成核心功能结构的基准定位，以拨叉的安装枢轴为坐标原点，依次搭建叉体、连接臂、操纵端三个核心功能段的基础轮廓，保证各段的同轴度、平行度等形位公差符合机械设计规范。建模过程中对叉体的夹持曲面做了精准的曲率拟合，还原拨叉与配合构件接触时的贴合面形态，避免后续装配出现干涉问题；连接臂部分采用等强度梁的结构设计思路，在保证结构刚性的前提下优化截面尺寸，去除非必要的冗余材料，兼顾轻量化与结构强度要求。材质渲染阶段，针对金属构件的表面特性做了分层材质设置，主体结构采用镀铬金属材质，调整金属粗糙度参数至0.15左右，还原镀铬层高反光、低漫反射的表面质感，同时在构件棱边处添加细微的倒角高光效果，模拟机加工零件的边缘工艺特征；连接部位的铰接结构单独设置哑光金属材质，区分不同构件的加工工艺差异，提升模型的真实感。结构设计上，该拨叉整合了摩托车操纵构件与直升机操纵拨叉的结构特性，上端的操纵握把段符合人体工学的握持角度设计，中部的框架式连接结构预留了铰接安装位，可实现绕枢轴的定角度摆动，下端的双平行长杆结构为功能执行端，可带动配合构件完成档位切换或姿态调整动作。建模时对所有活动连接部位都预留了标准装配间隙，铰接孔的尺寸公差按照基孔制配合要求设置，保证虚拟装配时构件可实现顺畅的相对运动，无卡滞、穿模问题。渲染阶段采用三点布光方案，主光源从侧上方45度角投射，突出构件的轮廓立体感，辅助光源补充暗部细节，避免金属材质暗部死黑，背景采用中性灰色调，突出金属构件的质感表现，同时添加柔和的环境反射效果，让金属表面的反光更贴近真实车间环境下的视觉效果。整个模型的结构逻辑清晰，特征树层级分明，各部分结构可单独编辑修改，可直接用于后续的工程图导出、运动仿真分析、3D打印验证等后续工作环节。
