轴用双耳式弹性挡圈紧固限位零件

　　在各类旋转轴系、液压杆件、传动组件的装配场景里，这类双耳式弹性挡圈是出镜率极高的轴向限位零件，日常做设备维护拆检齿轮箱、液压油缸、输送辊道组的时候，经常能在轴端的环槽位置见到它的身影。它不需要额外的紧固件配合，靠自身的弹性形变卡入轴上预先加工的环形凹槽内，就能挡住套在轴上的轴承、齿轮、衬套、滚轮这类零件，避免组件在轴向上出现窜动，相比轴端挡板、圆螺母锁紧的方案，它占用的轴向空间极小，安装拆卸也不需要复杂工装，用一把卡簧钳插进两个耳部的工艺孔里，撑开挡圈就能顺利套入轴槽或者从槽内取出，在小载荷、安装空间受限的轴系场景里实用性极强。

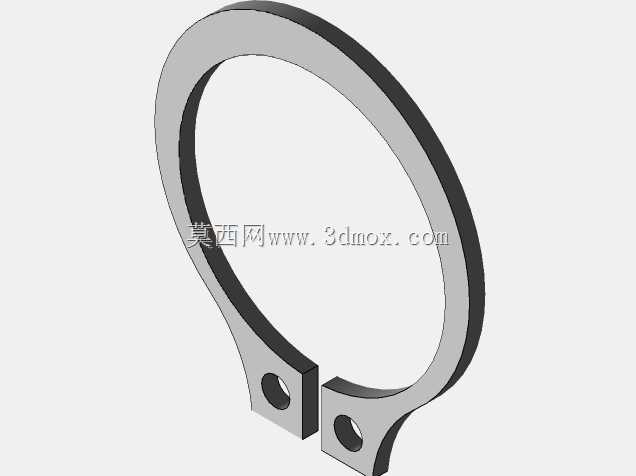

　　从结构设计逻辑来看，这个挡圈的环形主体部分是核心的承载段，截面做了等厚度的矩形设计，卡入环槽之后，环形的内弧面和环槽的槽底贴合，外沿高出轴表面的部分形成限位挡边，刚好抵住被固定零件的端面，承受轴向的窜动载荷。两个对称分布的耳部是专门为装拆设计的结构，每个耳部都加工了同轴的圆形通孔，刚好适配标准卡簧钳的钳头直径，两个耳部之间预留了足够的张开间隙，当卡簧钳施力撑开挡圈的时候，环形主体发生弹性形变，内径扩大到比轴径稍大的尺寸，就能顺利滑到轴上的环槽位置，撤去外力之后挡圈靠自身的弹性回弹，牢牢卡紧在环槽内，不会出现松脱。

　　做这类零件的三维建模时，首先要匹配对应轴径的环槽参数，挡圈的自由状态内径要比环槽的底径稍小，保证卡入之后有足够的抱紧力，环形主体的厚度要和环槽的宽度适配，避免卡入之后出现轴向的旷量。两个耳部的位置要和环形主体平滑过渡，不能出现应力集中的尖角，不然反复装拆的时候很容易在过渡位置出现断裂，耳部的通孔中心距要符合标准装拆工具的尺寸范围，不然现场装配的时候会出现卡簧钳插不进去的问题。挡圈的外沿直径要比被限位零件的内孔直径大出足够的尺寸，一般单边高出2到3毫米，保证限位的时候不会从零件内孔里滑脱，同时外沿的边缘要做微小的倒角处理，避免装配的时候刮伤被固定零件的端面。

　　实际选型应用的时候，要先确认轴的直径、环槽的加工尺寸，再匹配对应规格的挡圈，不同轴径对应的挡圈厚度、耳部尺寸、张开量都有对应的参数区间，不能随意混用。比如在轻载的输送辊道轴端，挡圈主要承受辊子转动时的小幅轴向窜动，载荷不大常规的锰钢材质挡圈就能满足需求；如果是在液压油缸的活塞杆端使用，工况里存在液压油冲击、往复运动的载荷，就要选择强度更高、表面做了防锈处理的挡圈，避免长期受冲击出现断裂或者锈蚀卡滞。安装的时候要注意挡圈的方向，保证挡圈的环形端面完全贴入环槽，不能出现局部翘起的情况，不然运转过程中挡圈很容易被旋转的零件刮蹭脱出，造成轴上零件窜动移位，引发设备故障。

　　很多刚入行的结构设计人员容易忽略这类小零件的安装边界，设计的时候只考虑挡圈本身的尺寸，没预留装拆的操作空间，最后装配的时候卡簧钳伸不进去，只能临时修改周边零件的结构，反而耽误整体的装配进度。正常来说在挡圈两个耳部的外侧，至少要预留出卡簧钳操作的空间，不能有其他零件紧贴耳部位置，不然装拆的时候钳头没有摆动的余量，很难顺利把挡圈卡入槽内。另外挡圈的工作环境如果存在较多粉尘、腐蚀介质，还要考虑挡圈的表面处理方式，比如镀锌、发黑处理，提升零件的耐锈蚀能力，延长使用寿命，避免长期使用后挡圈锈蚀在环槽里，后期维护拆不下来。
