可调节多爪式支撑立柱底座结构

　　这款支撑立柱底座结构，常被应用在需要临时或可移动承重支撑的作业场景中，比如户外临时设备架设、影视拍摄器材支撑、小型移动作业平台的底部固定，也可适配部分需要灵活调整支撑高度的轻型工装架体，在展会临时展架搭建、户外勘测设备架设场景中也能见到同类结构的应用。从实际使用需求出发，这类底座首先要解决的是不平整地面的适配问题，区别于固定式平底底座，它的多爪式支撑脚可以独立贴合存在一定坡度、凹凸差的地面，哪怕是碎石地面、不平整的水泥地坪，每一个支撑爪都能找到受力贴合点，避免支撑立柱出现倾斜、受力不均的问题。

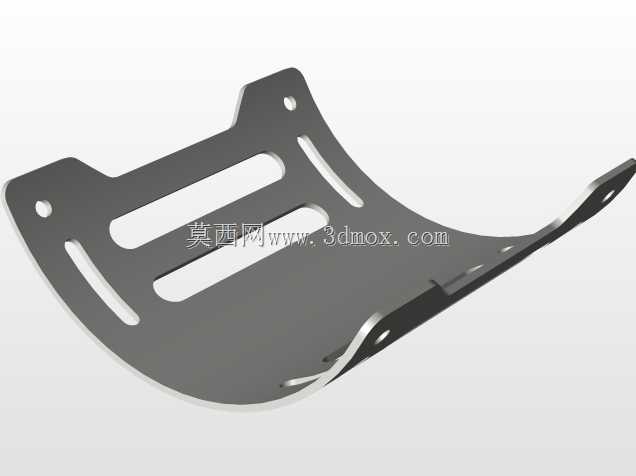

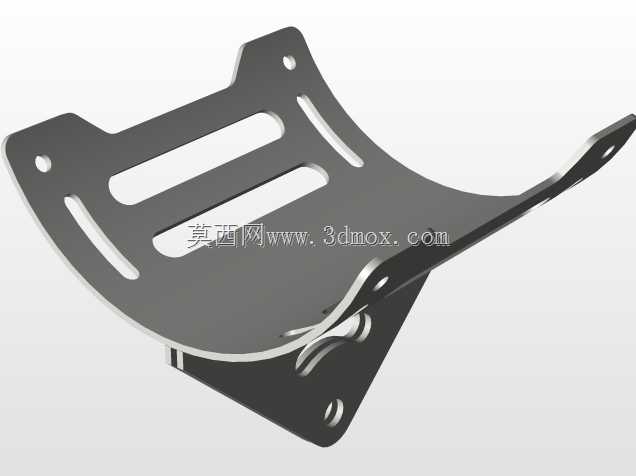

　　结构设计上，顶部的安装托板做了多组镂空长槽，这些槽位不是为了减重而随意开设的，不同的槽位间距对应了市面上常见的几类上方搭载设备的安装孔距，不管是搭载小型设备台架、还是固定摄像摇臂的下端、或是支撑轻型作业台面，都不需要额外打孔适配，直接通过螺栓穿过对应长槽就能完成固定，长槽的预留长度也给安装位置的微调留出了余量，不需要反复对位就能调整上方设备的水平位置。托板和立柱主体的连接位置设置了角度调节关节，这个关节可以在一定范围内调整托板的倾斜角度，哪怕立柱因为地面原因存在小角度的倾斜，也能通过关节调整保证上方搭载的设备保持水平状态，调节到位后通过侧面的锁紧旋钮就能完成角度固定，锁紧后的静摩擦力可以保证搭载额定承重范围内的设备不会出现角度滑移。

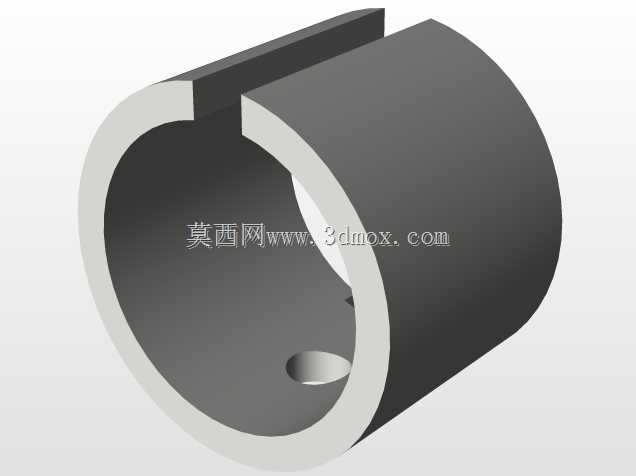

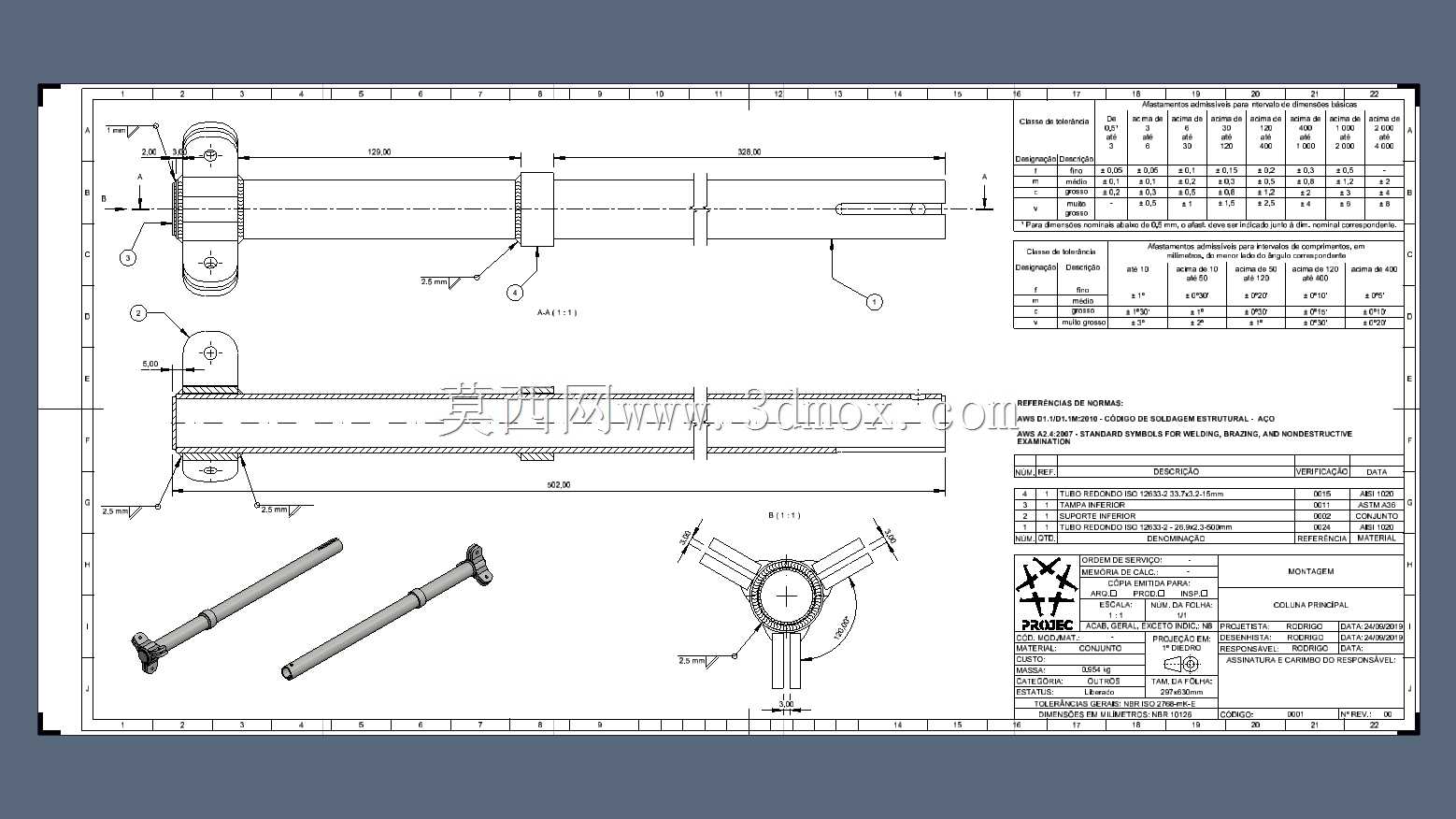

　　中间的立柱主体采用伸缩式套管结构，内管和外管之间做了导向限位，不会出现伸缩过程中周向转动的问题，高度调节的档位通过套管上的弹性插销实现，每一档的间距经过测算，覆盖了常规作业需要的支撑高度范围，从最低的贴地支撑状态到最高的伸出状态，调节过程不需要额外工具，拔出插销调整到对应高度后松开插销，插销会在弹簧作用下自动卡入对应定位孔完成锁止，操作效率很高。立柱外管的表面做了防滑纹理处理，需要手动调整位置的时候握持不会打滑，也能提升结构的耐磨性能，避免日常使用中的磕碰造成管壁凹陷影响伸缩顺畅度。

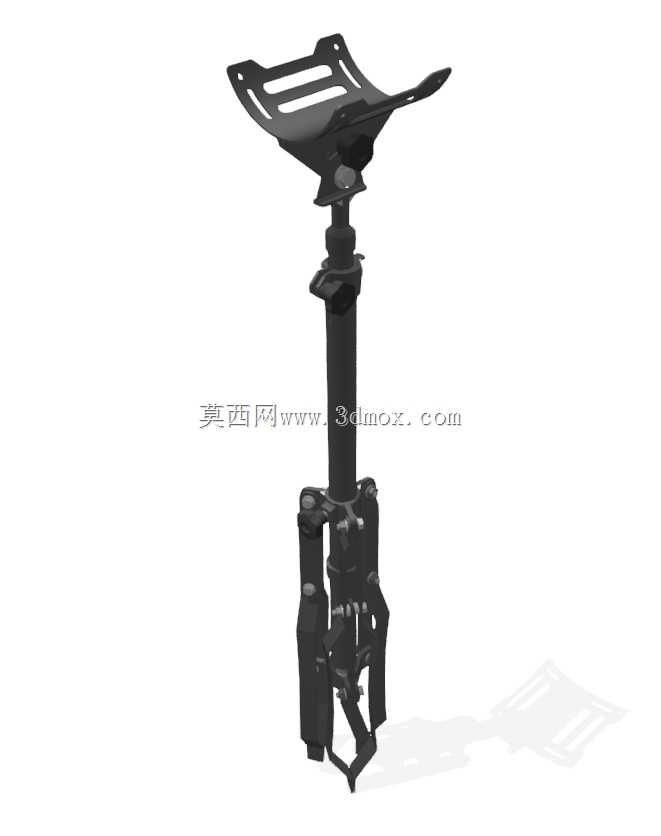

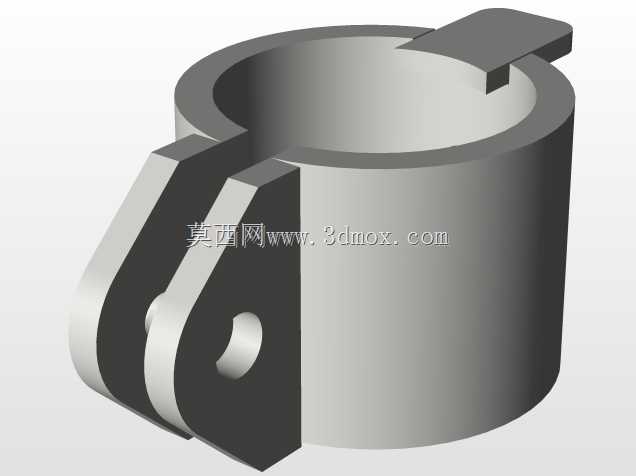

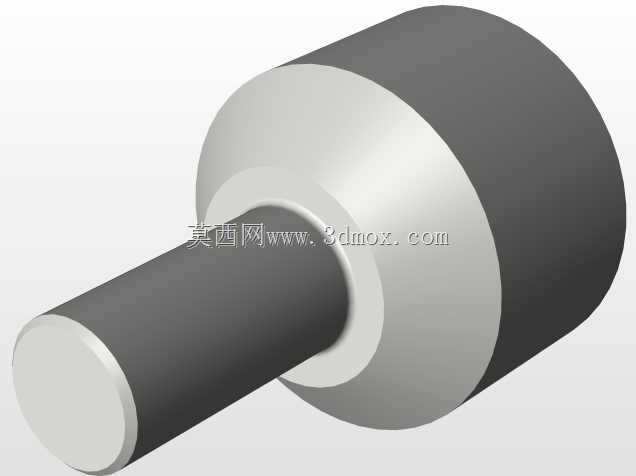

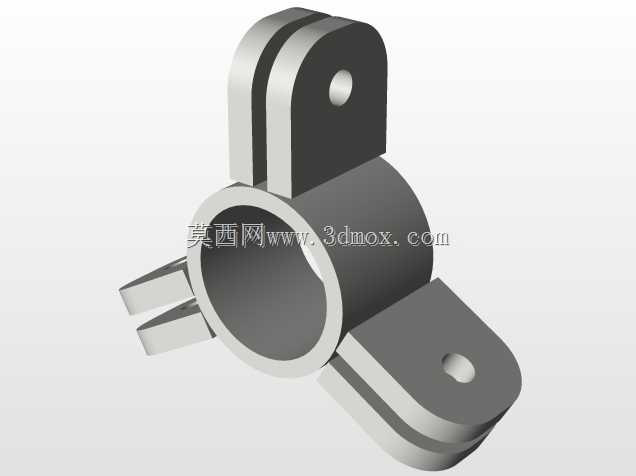

　　底部的多爪支撑结构是整个底座的核心受力部分，每一个支撑爪都通过铰接结构和中心基座连接，支撑爪张开的角度可以根据地面情况自适应调整，当支撑在平整硬质地面上时，所有支撑爪完全张开，接触面积达到最大，单位面积的压强降到最低，不会压坏环氧地坪、木地板这类易损伤的地面；当支撑在软质泥土地面时，支撑爪的尖端可以嵌入土层，获得足够的抓地力，避免支撑过程中出现侧滑。支撑爪的铰接位置做了限位结构，不会因为承重过大出现过度张开导致失稳的问题，每个支撑爪的受力经过均匀分配，单爪受力不会超过材料的屈服强度，保证长期使用不会出现塑性变形。

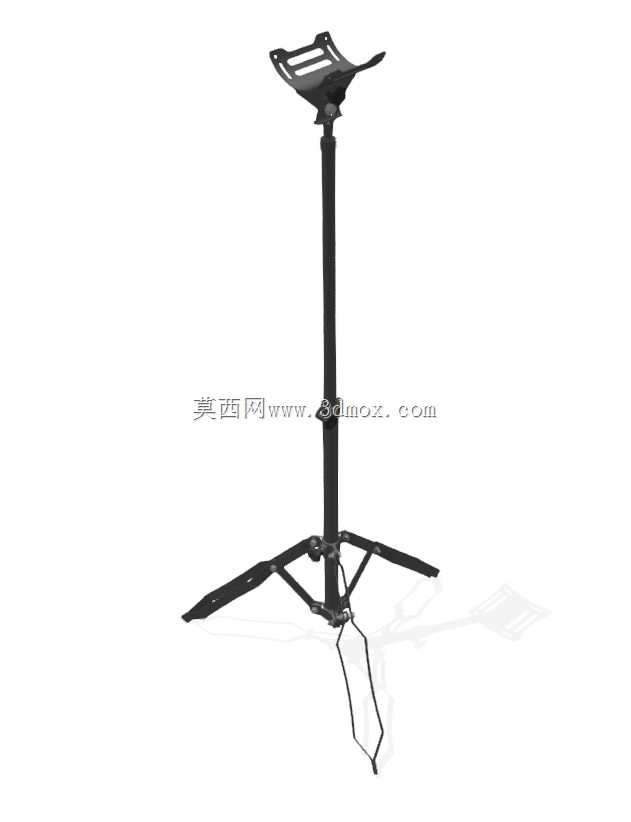

　　从安装边界来看，这款底座收拢状态下的占用直径很小，方便收纳和转运，不需要拆卸任何部件就能直接放入常规的设备转运箱中；完全张开后的支撑直径足够保证抗倾覆能力，按照常规承重使用时，即使上方搭载的设备存在一定的偏载，也不会出现翻倒的问题。整体结构没有采用复杂的传动部件，所有铰接位置都做了防锈处理，哪怕在户外潮湿环境下使用，也不会出现铰接点锈死无法调整的问题，日常维护只需要定期清理铰接缝隙里的泥沙，不需要额外加注润滑脂就能保持动作顺畅。在结构建模过程中，所有配合位置都预留了合理的公差间隙，伸缩套管之间的间隙控制在既能顺畅滑动又不会出现明显晃动的范围，铰接轴和轴孔的配合间隙也经过反复调整，不会因为间隙过大导致支撑出现虚位，也不会因为间隙过小导致动作卡滞。托板的厚度经过受力校核，在额定承重下不会出现明显的下弯变形，长槽的边缘做了倒圆角处理，安装螺栓的时候不会刮伤螺纹，也能避免应力集中导致槽位边缘开裂。
