立式不锈钢冷却储料筒体结构设计

　　在食品饮料、精细化工的流体物料处理产线中，这类立式不锈钢冷却筒体是衔接前段灭菌工序与后段灌装/暂存工序的核心承压部件，日常作业中主要承担高温流体的快速降温、恒温暂存功能，避免物料长时间处于高温区间出现风味劣变、成分变性或者微生物二次增殖的问题。不同于卧式冷却设备的大占地布局，立式结构的筒体可以充分利用车间垂直空间，在中小产能的产线布局中，能有效压缩水平方向的安装占地，适配层高4米以上的常规生产车间安装需求。

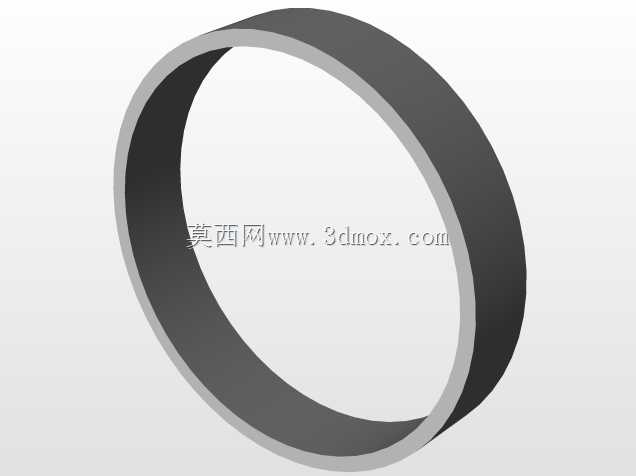

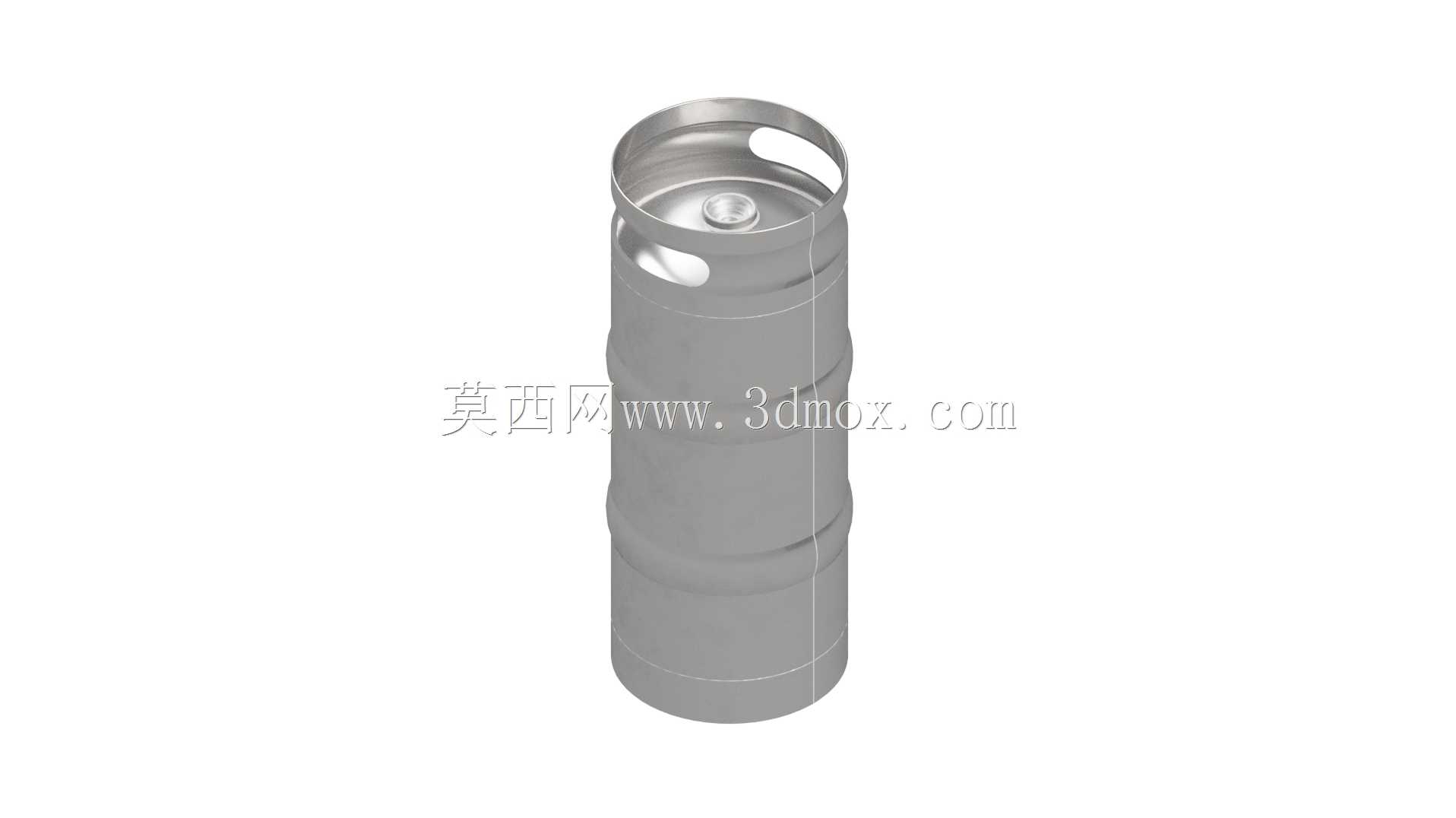

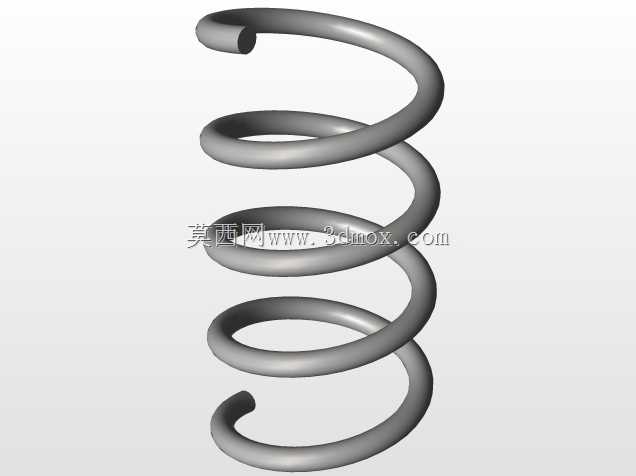

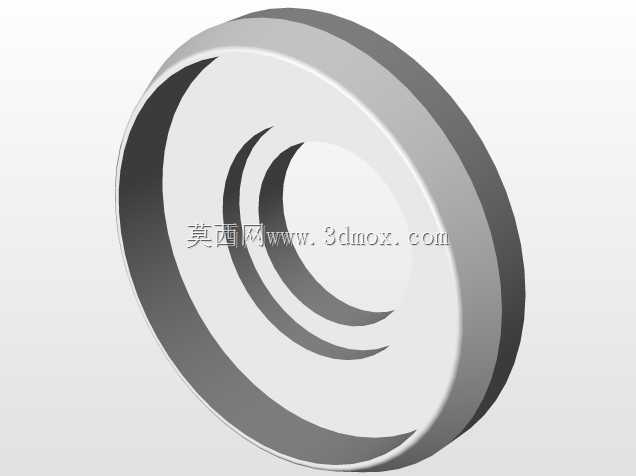

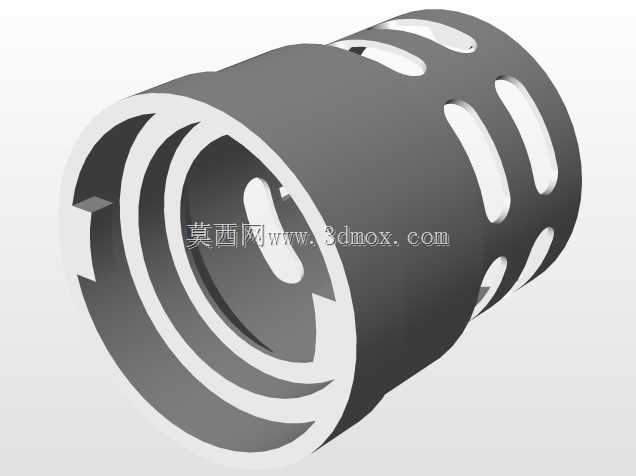

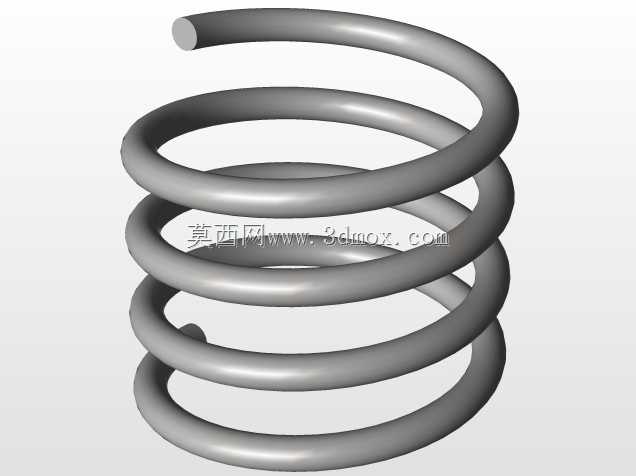

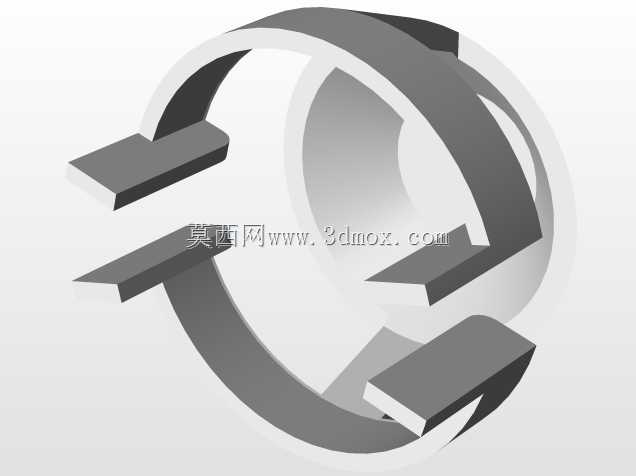

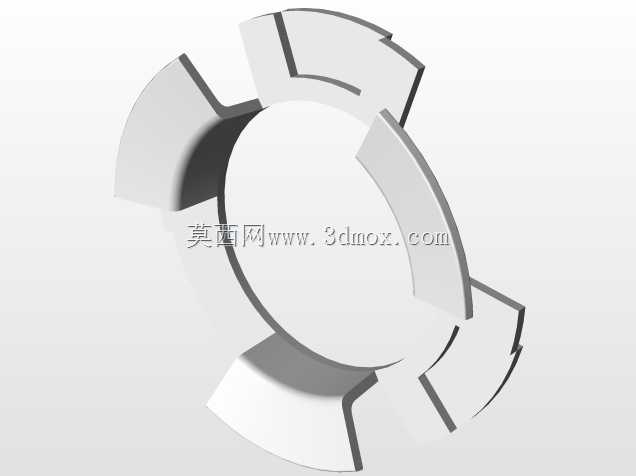

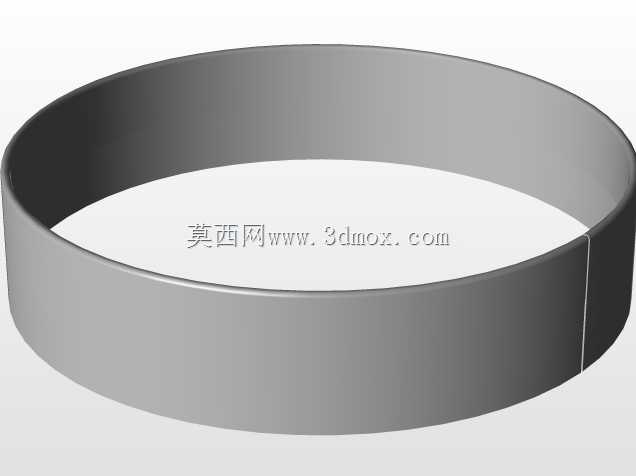

　　从结构设计逻辑来看，整个筒体采用三段式等径卷焊结构，筒身外壁设计的多道环形加强筋，并非单纯的装饰结构，一方面是为了提升薄壁筒体的环向刚度，避免筒体在0.2-0.3MPa的常规工作内压下出现鼓胀变形，另一方面这些环形凹槽可以作为外部冷却介质的导流槽，当采用夹套通冷却水或者外缠冷却盘管的冷却方案时，加强筋结构可以对冷却介质形成扰流，避免冷却介质沿筒壁直流通行形成换热死区，有效提升整体换热效率。筒体顶部的开口结构做了卷边钝化处理，既可以配合快开式压盖实现快速启闭，方便日常生产结束后的内部CIP清洗作业，也能避免开口处的锐边对操作人员造成划伤，顶部预留的小口径接口可以适配温度传感器、泄压阀或者进料管路的安装，不需要在筒身额外开孔破坏整体结构强度。

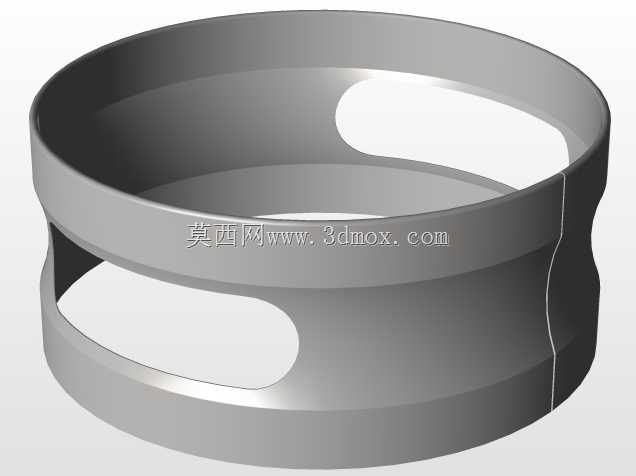

　　实际选型安装过程中，这类筒体的底部采用圆弧过渡的封底结构，相比平底结构可以避免物料在筒底残留堆积，减少物料浪费的同时也能降低清洗难度，封底的弧度经过应力校核，可以承受满料状态下筒体自身重量加物料总重量的1.5倍载荷，安装时只需要在筒身下部的加强筋位置配套三个均匀分布的支脚，就可以实现稳定固定，不需要额外做厚重的混凝土基础，安装边界的预留只需要在筒体周边留出600mm以上的操作空间，满足管路连接、日常巡检的操作需求即可。

　　在功能实现层面，筒体内壁做了镜面抛光处理，粗糙度控制在Ra0.8以下，既可以减少物料挂壁，也能避免粗糙缝隙中残留物料滋生细菌，满足食品级生产的卫生要求。筒体的壁厚选择根据实际工作压力、物料腐蚀性做匹配，常规食品饮料工况下采用304不锈钢材质即可满足使用需求，如果是处理有弱腐蚀性的化工物料，则可以更换为316L不锈钢材质，对应的焊接工艺也会调整为氩弧焊打底、双面成型的工艺，避免焊缝位置出现晶间腐蚀影响使用寿命。

　　建模过程中需要重点关注几个结构细节的处理：一是筒身环形加强筋的过渡圆角，不能出现直角折弯的应力集中点，否则在长期承压、温度交变的工况下，容易在折弯位置出现疲劳裂纹；二是顶部开口与筒身的焊接位置，要做平滑过渡处理，避免出现焊接凸台影响密封件的安装贴合度；三是底部封底与筒身的对接焊缝，要保证同轴度误差控制在1mm以内，避免安装支脚后筒体出现倾斜，导致内部物料液位不均、冷却温度分层的问题。这类筒体的冷却效率除了和外部冷却介质的流量、温度有关，也和筒身的有效换热面积直接相关，建模时可以通过调整环形加强筋的间距、深度，匹配不同产能下的换热需求，不需要改变筒体的整体外径和安装尺寸，就能适配不同的产线产能要求，具备较强的场景适配性。
