砖坯压制成型核心生产设备结构设计

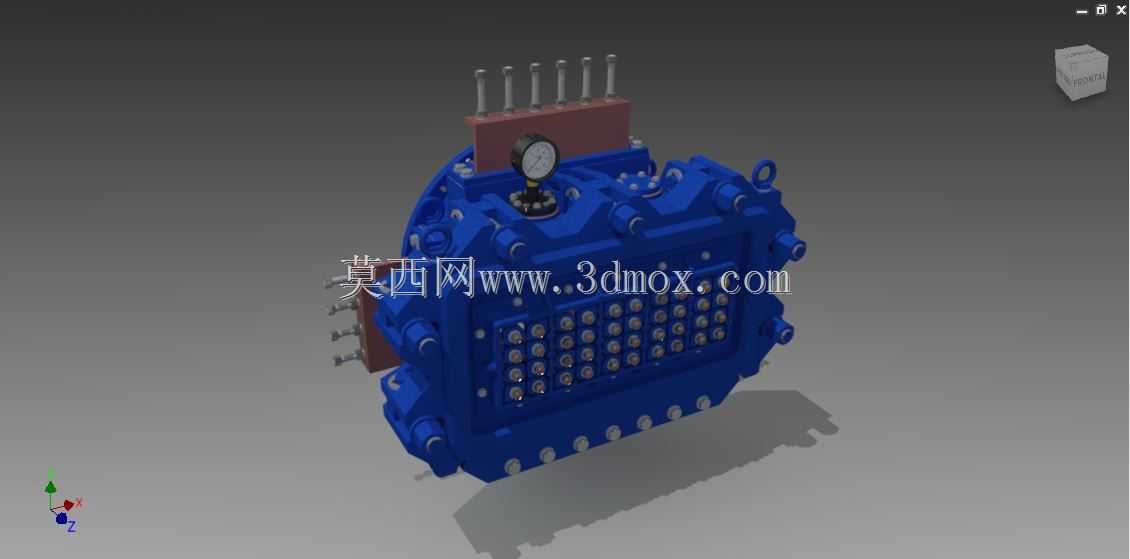

　　这套三维结构对应的是建材制砖生产线里的核心压制成型单元，主要应用在烧结砖、免烧砖的规模化生产场景中，承担将拌合均匀的制砖原料压制成标准规格砖坯的核心工序，是整条制砖线里决定砖坯成型密度、尺寸精度、外观规整度的关键设备。从现场安装的边界条件来看，该设备主体采用卧式承压腔体结构，安装时需要预留两侧进料、出坯的操作空间，顶部预留液压管路、压力表的检修维护空间，底部通过预埋地脚螺栓与混凝土基础刚性连接，避免大吨位压制作业时产生的振动偏移，设备整体的安装基准面需要做水平度校准，保证上下模合模时的平行度误差控制在允许范围内，避免压制出的砖坯出现密度不均、边角缺料的问题。

　　从功能特性来看，该设备的主体承压腔体采用多螺栓组预紧密封结构，腔体正面排布的阵列式模腔对应单次压制的砖坯数量，每个模腔的内壁都做了耐磨处理，降低原料长期冲刷带来的模腔磨损，延长模腔的使用寿命；顶部设置的压力表用于实时监测压制过程中的腔体内压力，操作人员可以根据不同原料的配比、成型要求调整压制压力参数，保证每一批次砖坯的成型强度一致；顶部伸出的多组活塞杆对应上模的压头组件，压制过程中压头同步下行，对模腔内的原料施加均匀的垂直压力，保证每一块砖坯各个位置的压缩比一致，避免后续烧结或养护过程中出现开裂、变形的问题；设备侧面设置的吊装耳板用于设备安装、检修时的吊装转运，吊装时需要保证吊点受力均匀，避免腔体变形影响装配精度。

　　在设计思路上，这套结构优先考虑了承压工况下的结构强度与刚性，主体腔体采用铸钢材质一体铸造成型后再做精加工，避免焊接结构带来的应力变形问题，腔体连接螺栓的排布经过受力计算，保证合模承压时各个位置的密封面受力均匀，不会出现漏料、腔体开裂的问题；模腔采用快拆式结构设计，当需要生产不同规格的砖型时，可以快速更换模腔与压头组件，减少设备换型的停机时间，适配多规格砖型的柔性生产需求；进出料接口的位置设计匹配生产线的自动化输送节奏，进料端对接原料布料机构，出坯端对接砖坯输送线，实现压制工序的连续化作业，不需要人工手动转运原料与成品砖坯，降低一线操作人员的劳动强度。

　　从实际生产的适配场景来看，该设备既可以适配以粉煤灰、矿渣、水泥为原料的免烧砖生产，也可以适配以页岩、黏土为原料的烧结砖生产，只需要根据原料特性调整压制压力、保压时间的参数即可，不需要对设备主体结构做大幅改动；设备的液压控制管路预留了自动化控制接口，可以接入生产线的PLC控制系统，实现压制压力、保压时间、合模速度的自动调节，匹配整条生产线的自动化运行节奏，减少人工操作带来的参数波动。在日常维护的结构设计上，所有需要定期润滑的运动部件都预留了注油口，易磨损的模腔、压头部件都设计成可单独更换的结构，不需要整体拆卸设备主体就能完成易损件的更换，降低设备的维护成本与停机时间；设备的密封结构采用耐磨损的密封件，适配制砖原料多粉尘的作业环境，避免粉尘进入设备运动部件造成异常磨损。
