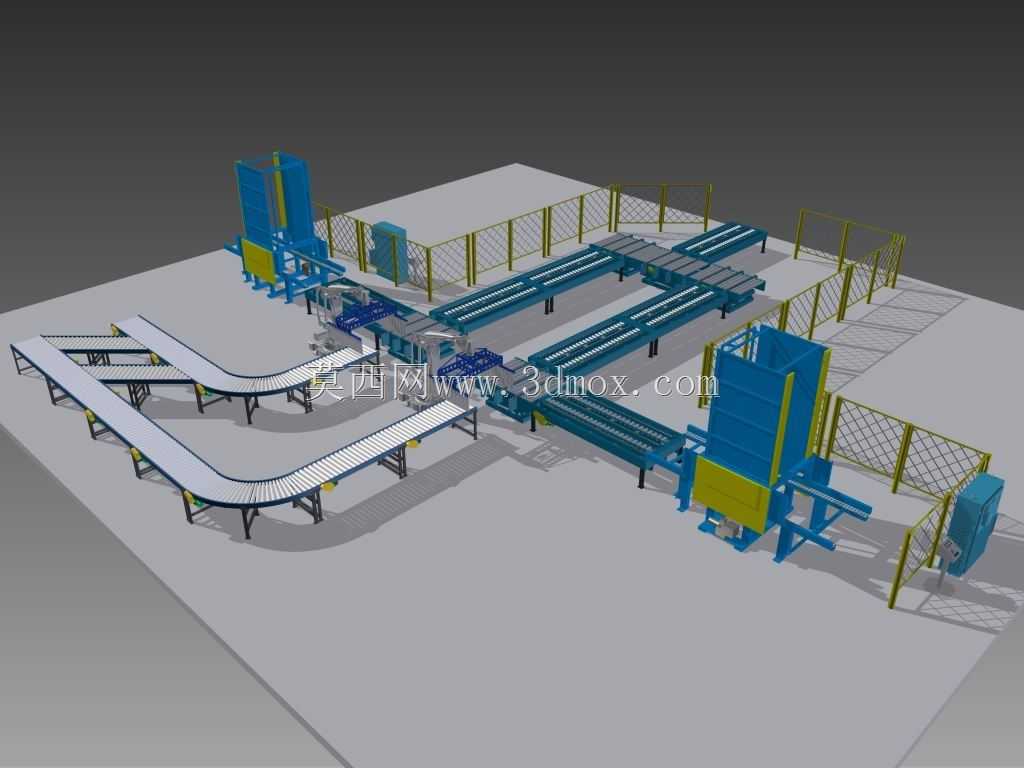

自动化码垛生产线输送布局三维设计

　　这套布局方案针对成品包装后的整线码垛环节设计，适配快消、仓储、食品加工等行业后段包装工序的物料流转需求，可直接对接前端装箱、封箱设备的出料端，完成成品箱从输送、转向、分流到码垛工位的全路径流转，最终由码垛主机完成托盘堆垛后输出至叉车接驳位。整套布局的核心逻辑围绕减少人工干预、压缩产线占地空间展开，在有限的车间区域内整合了多段动力辊筒输送、弯道皮带输送、双工位码垛主机以及安全防护围栏，兼顾单线产能与后期运维的操作空间。从结构设计层面看，输送段采用模块化拼接思路，直段辊筒线统一采用标准段长设计，可根据现场实际场地调整拼接数量，弯道段采用小半径转弯皮带结构，转弯处内侧设置导向挡边，避免纸箱输送过程中出现卡滞、偏斜问题，

　　两段码垛主机分别布置在输送主线的两侧，采用对称式布局，可实现主线来料的自动分流，当一侧码垛工位完成托盘堆垛输出时，来料可自动切换至另一侧工位持续作业，避免单工位换托时出现产线停线等待的问题。安全防护部分采用工业常用的网格围栏搭配安全门设计，围栏高度符合车间安全防护规范，将码垛主机的作业运动区域完全封闭，围栏与设备运动部件的预留间隙满足检修操作需求，同时避免无关人员进入运动区间引发安全隐患，围栏上预留的检修门位置对应码垛主机的日常维护点位，开门后可直接触达易损件更换、日常点检的操作位置，无需拆除整段围栏。安装边界方面，整套布局的占地轮廓充分考虑了车间通道的预留要求，主线输送段的进料端高度可对接常规高度的包装线出料口，

　　码垛主机的底部安装基准与输送线辊面高度做了匹配设计，安装时无需额外做过高的设备基础，地面平整度满足普通工业车间地坪要求即可完成布设，托盘输出端的高度适配标准手动液压叉车、电动叉车的叉取高度，无需额外配置升降接驳台。设计过程中对各段输送的速度做了匹配计算，弯道段的输送速度略低于直段主线速度，避免转弯时纸箱因离心力出现甩动偏移，分流处采用气动拨杆结构，响应速度匹配主线最高输送节拍，不会出现漏分、错分的问题，码垛主机的运动行程覆盖对应工位的托盘整垛堆码范围，机械臂末端的抓取位置与输送线的停料位做了精准对位，减少抓取过程中的对位调整时间，提升整线作业节拍。布局中还预留了电控柜的安装位置，位于整套产线的侧方边角区域，

　　既不占用物料输送与人员通行的通道，也方便布线时各段设备的线缆就近接入，减少线缆铺设长度与布线复杂度，各段输送线的驱动电机统一布置在设备侧方的检修位，日常维护时可直接在通道侧完成电机检修、张紧调整等操作，无需钻入设备底部作业。整套布局的物料流向设计避免了交叉折返，纸箱从进入主线到完成码垛输出的路径无反向流转，减少了不必要的输送距离，同时双工位的设计可适配两种不同规格产品的同时码垛需求，通过分流机构的程序切换即可实现不同品类产品的分工位堆码，适配多品类共线生产的车间使用场景。
