该放射状桁架结构在轻工包装、电子元器件分拣、小型零部件周转工序中应用广泛,核心作用是在有限的圆形作业区域内,为多工位同步作业提供均匀的承载支撑,解决单一直线排布工位占用空间大、物料转运路径冗余的问题。从实际产线适配来看,这类结构常配套旋转驱动底座使用,每个桁架臂末端可独立安装工装夹具、物料载台或者检测探头,配合中心回转机构实现工位间的快速切换,相比传统直线式流水线布局,能将单工序的作业半径压缩40%以上,尤其适合小批量多品种的柔性生产场景,比如小型五金件的压装、检测、分拣一体化工位,或是文创产品的多工序组装工位。

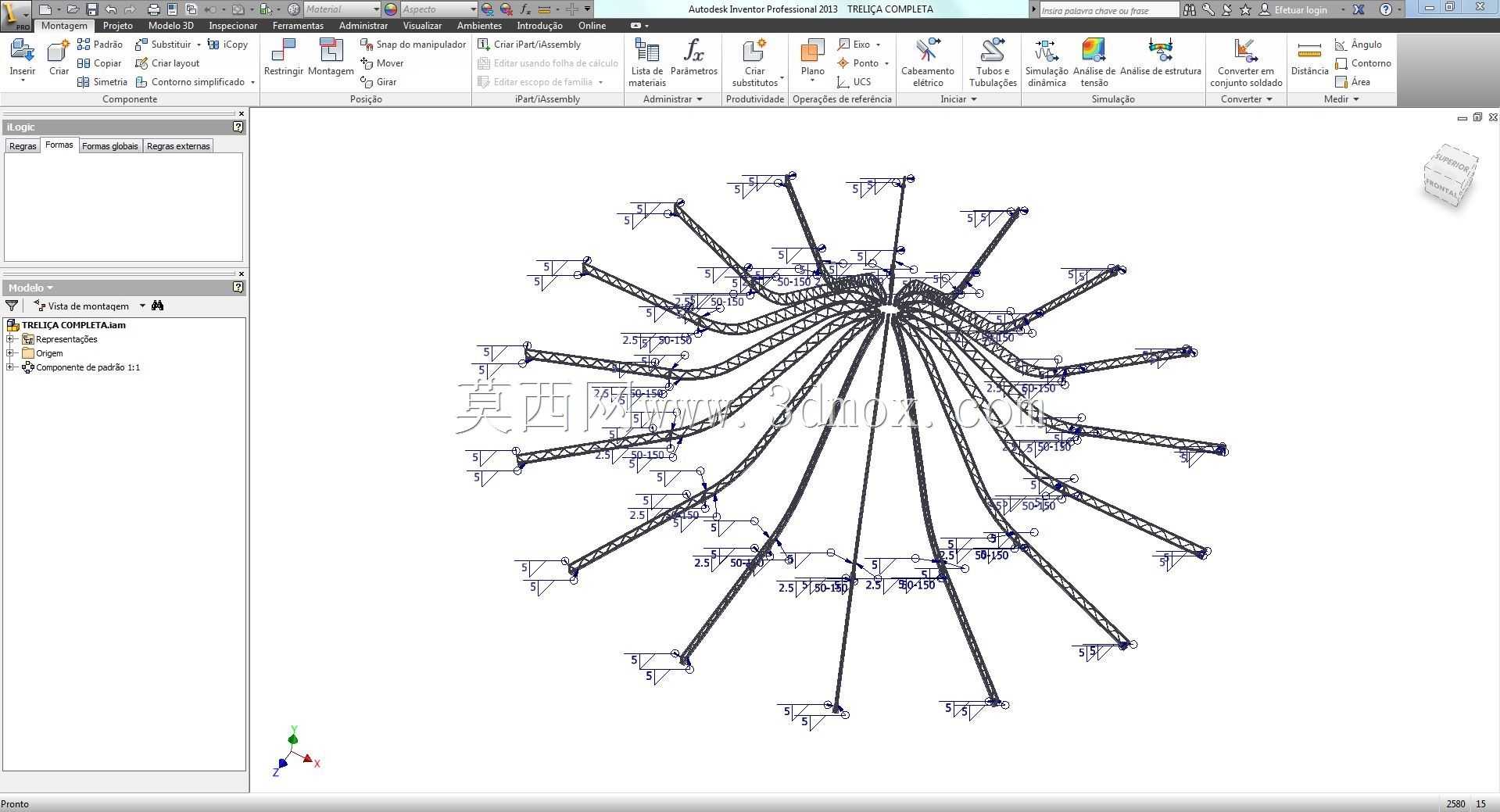

设计层面优先考虑了受力均匀性,所有桁架臂以中心节点为原点呈等角度放射分布,单臂采用三角形桁架构型,主受力杆沿臂长方向通长布置,斜向腹杆按等间距排布,将末端承载的竖向荷载、作业时的水平冲击荷载均匀传递到中心连接节点,避免单臂受力过载出现形变。中心节点采用汇交式连接设计,所有臂杆的连接端面都做了相贯线适配,保证杆件轴线完全汇交于中心点,消除附加弯矩对连接部位的影响,这一点在高速回转作业时尤为关键,若节点存在偏心,长期运转会产生周期性振动,不仅影响末端工位的定位精度,还会加速连接螺栓的疲劳损耗。
从安装边界来看,该结构的整体外轮廓为正圆形,所有桁架臂的末端端点处于同一圆周上,安装时需保证中心回转轴线与结构几何中心完全重合,径向安装误差需控制在0.2mm以内,避免回转时末端工位出现轨迹偏差。单臂的长度可根据实际工位数量调整,常规适配12-24个工位的场景下,臂长控制在800-1200mm区间,既能保证相邻工位间留有足够的操作空间,避免工装夹具出现运动干涉,又不会因臂长过大导致末端挠度超标。结构的竖向安装高度需匹配配套的上料、下料机构高度,通常桁架臂的安装平面距离作业台面的高度预留150-200mm的间隙,方便布置线缆、气路管线,所有管线可沿桁架腹杆的间隙排布,从中心节点的中空通道引出,避免回转过程中管线缠绕。
功能特性上,该结构的模块化设计程度较高,单根桁架臂可独立拆卸更换,若某一臂出现碰撞变形,无需整体拆解结构,仅需更换对应臂杆即可快速恢复生产,大幅降低运维成本。桁架杆件采用薄壁矩形管焊接成型,在保证结构刚度的前提下尽可能降低自重,减少回转驱动的负载,降低配套驱动电机的功率选型要求。每个臂杆的末端都预留了标准安装孔位,孔位间距按通用工装的安装尺寸设计,可直接适配市面上主流的气动夹具、视觉检测相机、小型压装头等执行元件,无需额外加工过渡连接板,缩短产线搭建的周期。
实际应用中还需考虑动平衡调校,由于每个臂端安装的执行元件重量可能存在差异,结构设计时在每个臂杆靠近中心的位置预留了配重块安装槽,可根据末端负载的实际重量添加对应配重,保证整个回转结构的质心落在回转轴线上,将高速运转时的振动值控制在允许范围内。结构的表面处理采用喷塑工艺,兼顾车间环境下的防锈需求与外观整洁度,连接部位全部采用镀锌标准件,避免长期使用出现锈蚀导致拆卸困难。针对有洁净要求的生产场景,还可将杆件更换为铝合金材质,进一步降低自重同时避免锈蚀掉屑,适配食品、医药类产品的生产工位需求。
