三角形腹杆钢制桁架承重构件结构

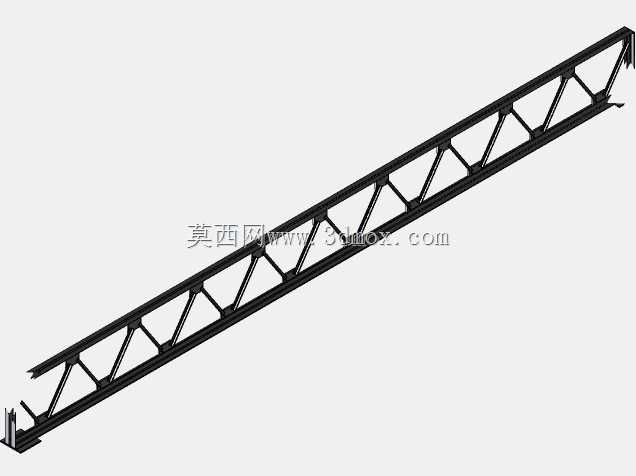

　　该桁架构件采用三角形腹杆排布形式，在工程场景中主要作为大跨度承重结构的基础受力单元，常见于工业厂房屋面支撑、临时施工栈桥承重梁、户外架空管廊支架、轻型装配式建筑的楼面承重骨架等场景，可在跨度较大的布设场景下替代实腹式钢梁，在同等承重能力下大幅降低构件自重，减少下部支撑结构的载荷负担。从受力逻辑来看，上下两根平行的弦杆分别承担整体受弯工况下的拉压应力，斜向布置的腹杆则负责传递剪力，将局部集中载荷均匀分散到整根桁架的各个节点上，避免局部型材出现应力集中导致的变形失效。设计过程中优先保证腹杆与弦杆的连接节点同轴度，所有腹杆的形心线均交汇于弦杆的轴线上，最大程度降低节点处的附加弯矩，减少连接位置的应力集中系数。构件整体为等截面直线型结构，

　　截面高度沿长度方向保持一致，便于在现场安装时实现多段桁架的快速拼接，端部预留的连接端面可通过焊接或螺栓组与相邻构件、支撑立柱完成固定，安装时需保证两端支撑点的水平度偏差在允许范围内，避免桁架出现侧向扭转失稳。从结构细节来看，腹杆采用等边角钢或矩形管型材，与弦杆的连接位置采用满焊工艺，焊缝高度根据腹杆型材壁厚匹配，保证节点处的传力可靠性，弦杆采用连续型材制作，中间无拼接断点，整根弦杆的直线度公差控制在合理范围内，避免安装后出现初始弯曲带来的附加内力。在实际选型应用中，可根据跨度需求调整桁架的截面高度与腹杆间距，当跨度较大时可适当增大截面高度，提升整体抗弯刚度，腹杆的倾斜角度控制在45度到60度之间，兼顾受力效率与型材下料的便捷性。

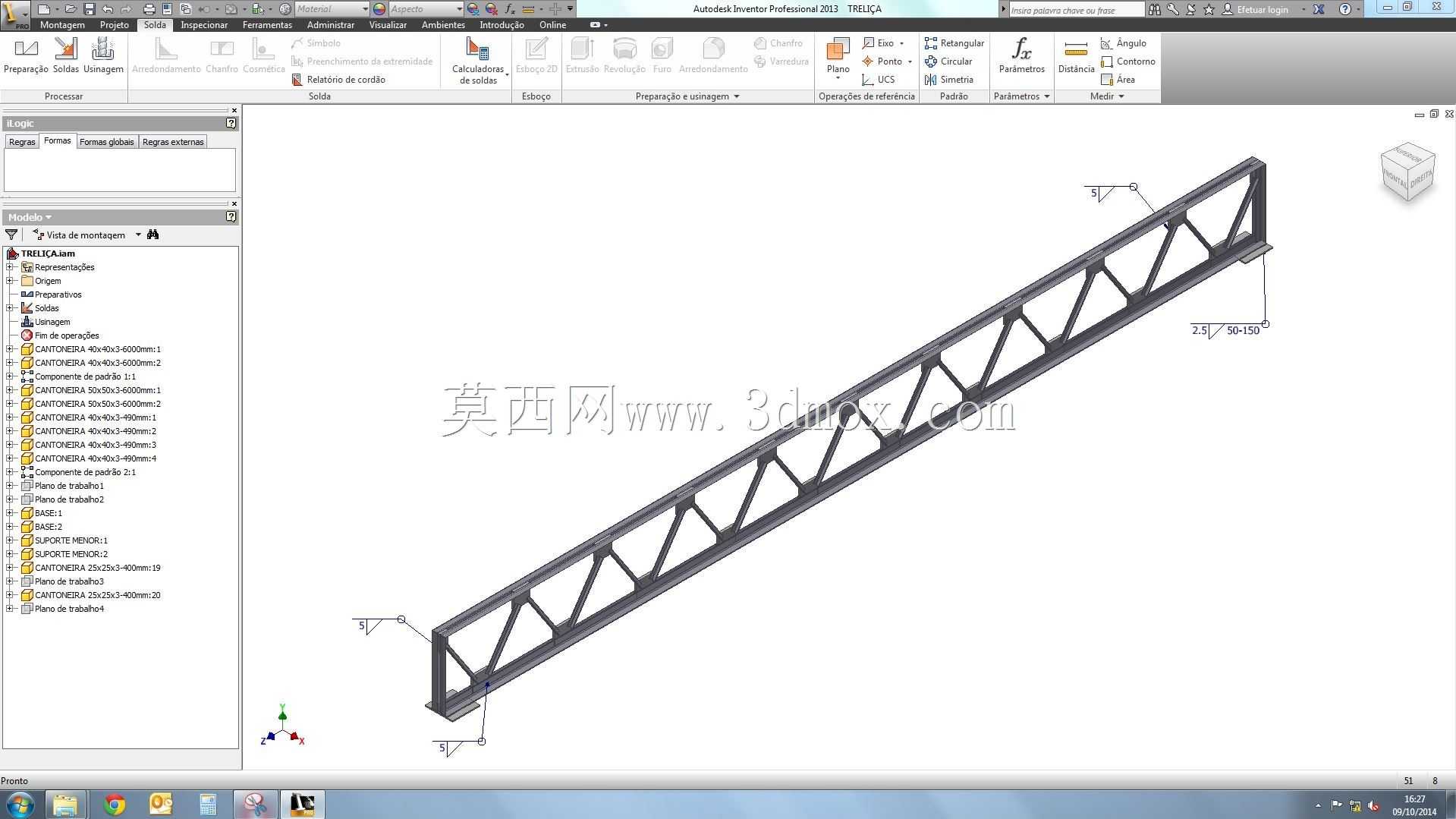

　　该类桁架构件在布设时需配合侧向支撑使用，避免在垂直于桁架平面的方向出现失稳，尤其是在承受水平风载或设备振动载荷的场景中，需在上弦杆平面内设置横向支撑系杆，保证整体结构的空间稳定性。建模过程中对所有型材的交接位置做了贴合处理，还原了实际生产中杆件相贯切割的形态，节点处的连接位置预留了焊接收缩余量的参考，可直接用于后续的工程算量、型材下料统计以及施工模拟演示，对于结构设计人员做方案选型、载荷验算时的参考性较强，可直接调整型材规格、截面尺寸来适配不同的承重载荷与跨度需求。
