7米长自承重自动传送通道门结构

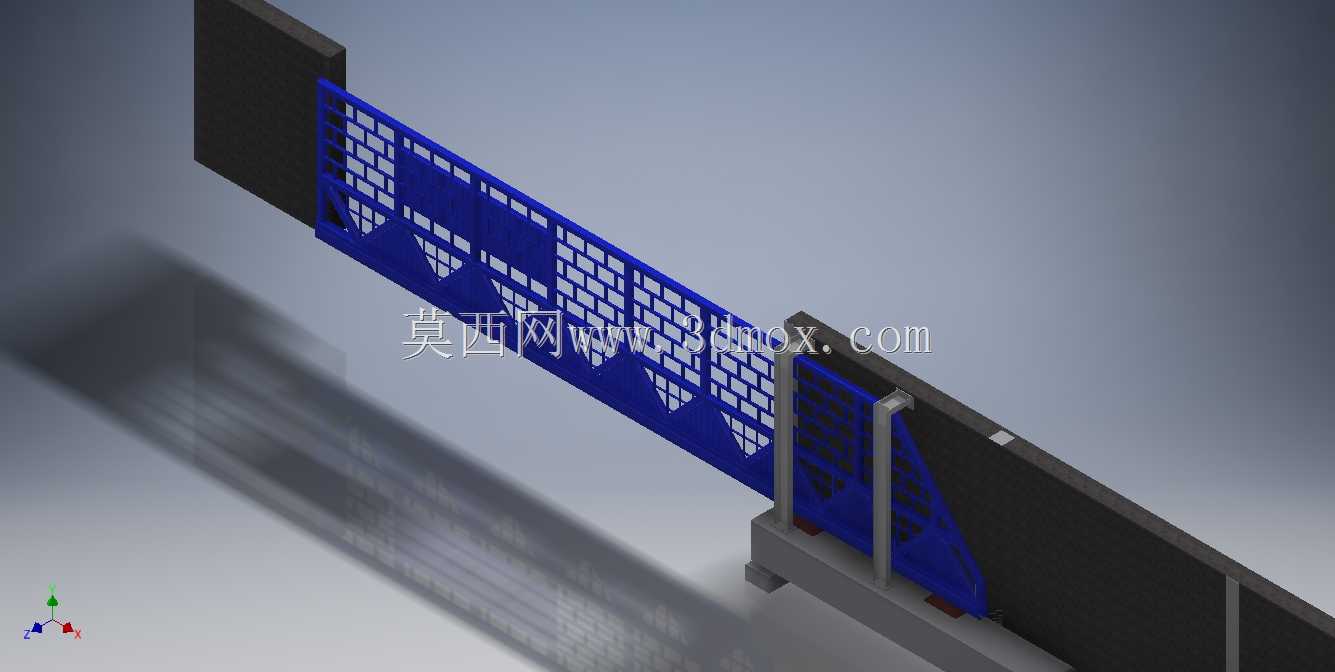

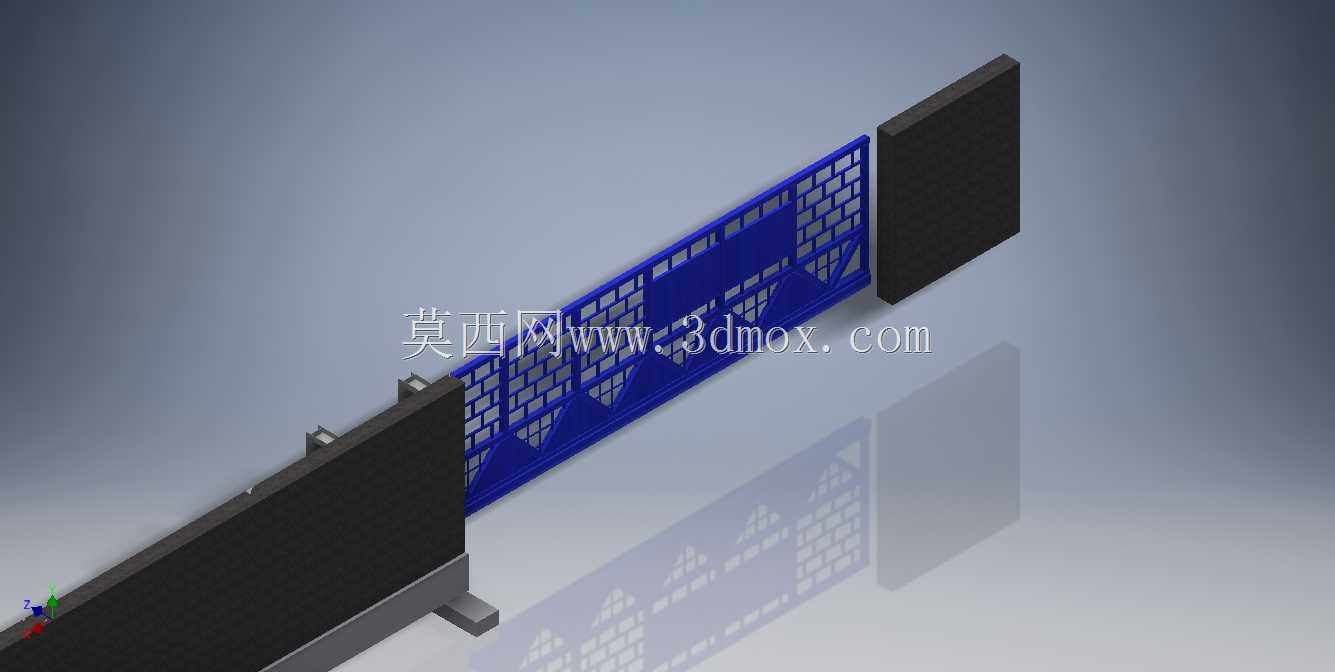

　　这款自承重通道门主要应用在厂区内部跨工段物料传送衔接场景，尤其是需要在不同作业区间做物理隔断、同时允许物料或工装托盘顺畅通行的自动化产线接驳位置，也可适配仓储区域与生产区域的连通口，替代传统需要人工开合的隔断门，减少跨区域通行时的人工操作步骤，同时兼顾区间隔断的防护需求。从结构设计逻辑来看，整体采用无额外承重立柱的自承重形式，单扇门体长度做到7米规格，额定承载适配600kg级通行荷载，安装时不需要在通道中部额外设置地面支撑结构，避免了地面凸起结构对AGV通行、托盘转运的干涉，这一点在老厂房改造、地面无法做预埋固定的场景下适配性更强。门体的格栅段采用镂空网格结构，一方面降低门体自身重量，减少驱动端的负载压力，

　　另一方面可以在隔断状态下保持两侧区域的视线通透，方便作业人员观察对面区域的设备运行状态，避免盲区内的作业安全隐患，网格的加强筋采用三角排布形式，在减重的同时保证门体整体的抗扭刚度，避免长跨度门体运行过程中出现下垂变形、卡滞的问题。门体两端的实心挡板段采用高密度复合板材，主要作用是在门体闭合时实现通道的完全封闭，满足部分工段对防尘、防异物飞溅的隔断需求，挡板与格栅段的连接采用嵌入式螺栓固定，后期如果出现局部挡板损坏，可以单独拆卸更换，不需要整体更换门体，降低后期维护成本。安装边界方面，门体的底部滑动组件采用内嵌式地轨设计，地轨顶面与完成地面齐平，不会在通道地面形成凸起障碍，通行宽度方向上，门体完全打开时可以预留出接近7米的净通行宽度，

　　能够满足大型工装架、整托物料的顺畅通行，门体顶部的导向组件只需要固定在通道两侧的结构立柱上，不需要额外搭建顶部承重梁，对于层高有限的厂房也能适配。功能特性上，这款门同时支持自动触发与人工手动操作两种模式，自动模式下可以对接产线的光电传感器、AGV调度系统信号，当有通行需求时门体自动滑移打开，通行完成后延时自动闭合，不需要人工干预；人工模式下可以通过侧边的操作按钮控制门体开合，在设备检修、大件物料临时转运时可以切换到手动模式，保持门体常开状态。设计过程中重点考量了长跨度门体的运行平稳性，门体的配重经过精准核算，滑动组件采用耐磨自润滑材质，降低长期运行的磨损量，同时门体的滑移速度设置在合理区间，避免开合过程中产生过大的惯性冲击，

　　延长整体结构的使用寿命。在实际产线应用中，这类自承重传送门可以有效分隔不同洁净度要求的作业区域，同时不会打断物料的自动化传送流程，相比传统的卷帘门，它的开合速度更快，故障率更低，而且没有卷帘门的帘布褶皱积尘问题，更适合有一定洁净要求的加工车间使用；相比平开门结构，它不需要预留门体开合的回转空间，能够最大化利用厂房的通道面积，在通道宽度有限的场景下优势更明显。结构建模过程中，对门体的受力变形做了仿真验证，在600kg的额定侧向荷载下，门体中部的最大变形量控制在允许范围内，不会出现剐蹭地轨、运行卡滞的问题，所有连接节点的螺栓规格都经过强度校核，保证长期往复运行下的连接可靠性，滑动组件的安装位置预留了调节余量，现场安装时可以根据地面的实际平整度做微调，降低现场安装的调试难度。
