矿山骨料生产用破碎站整体结构设计

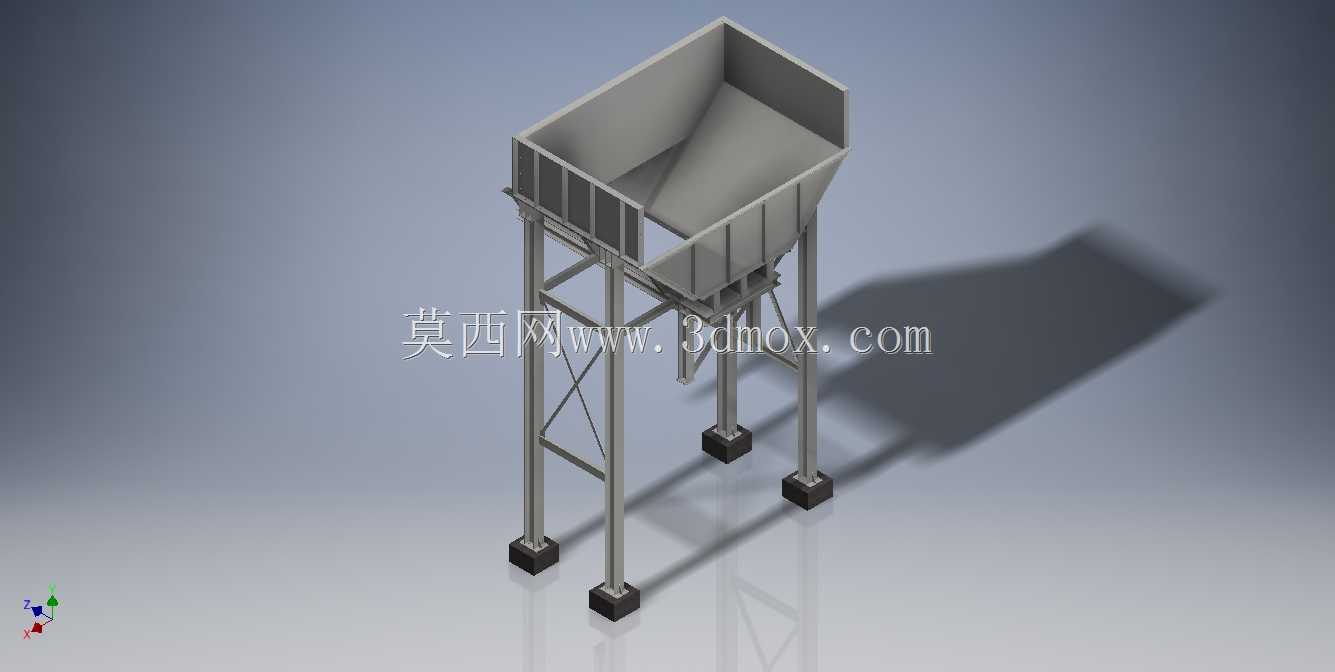

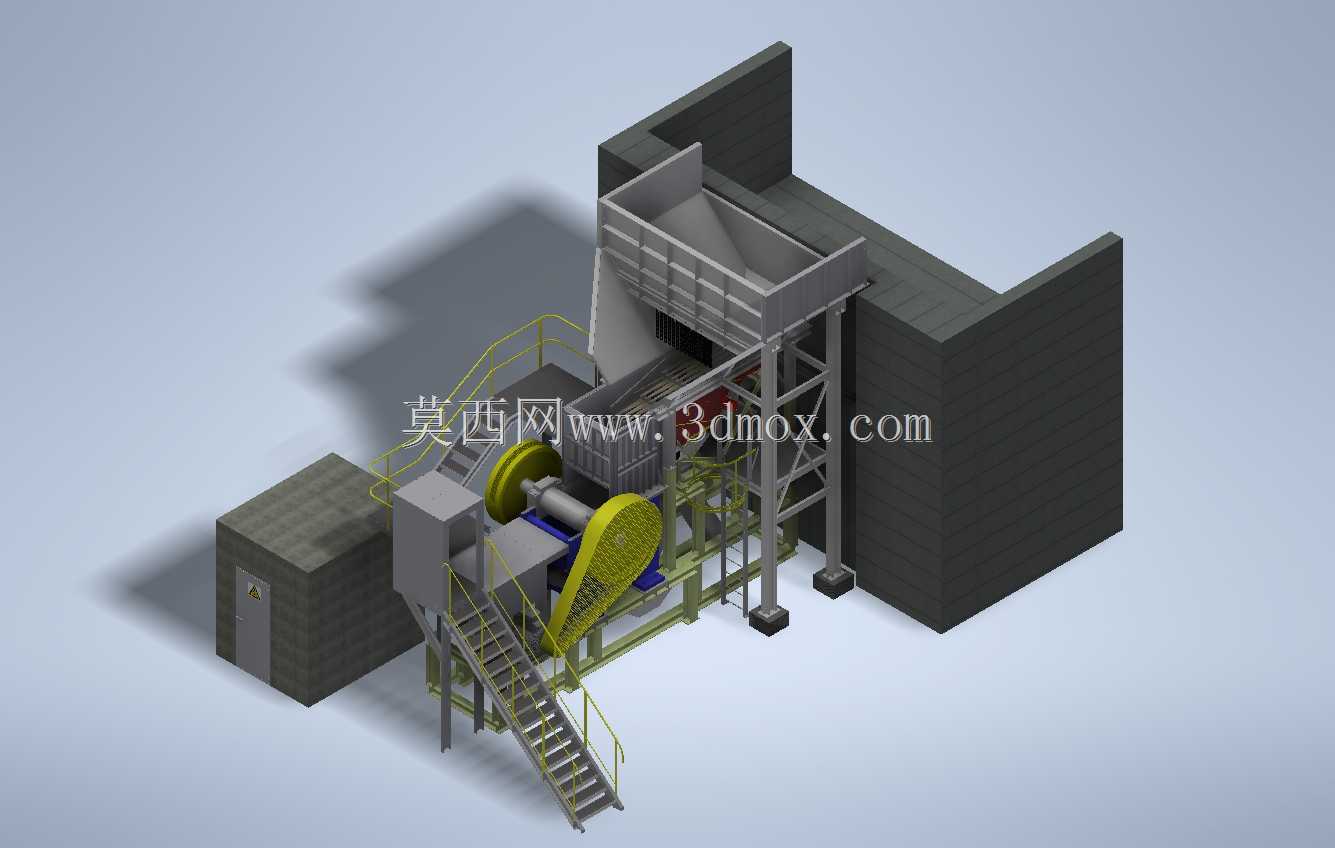

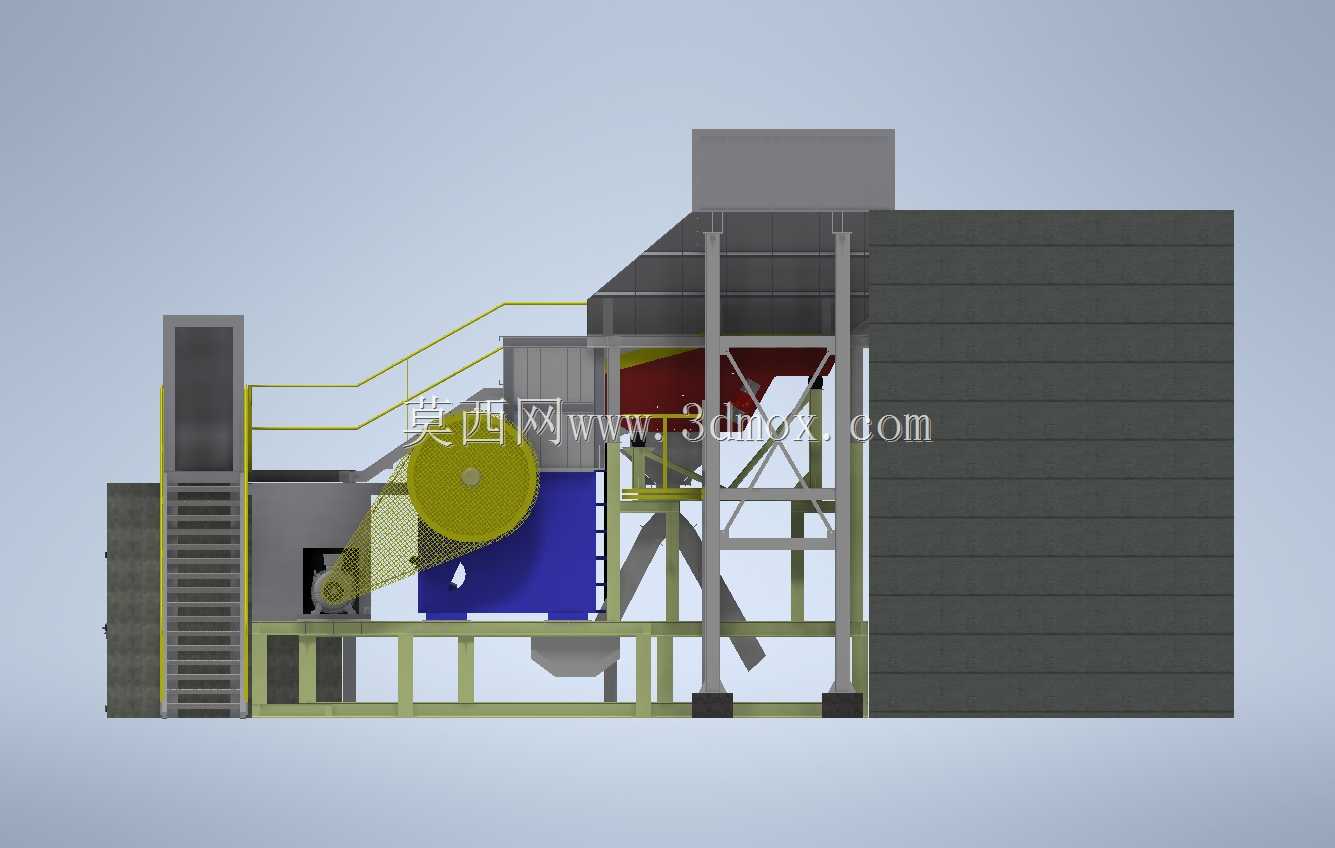

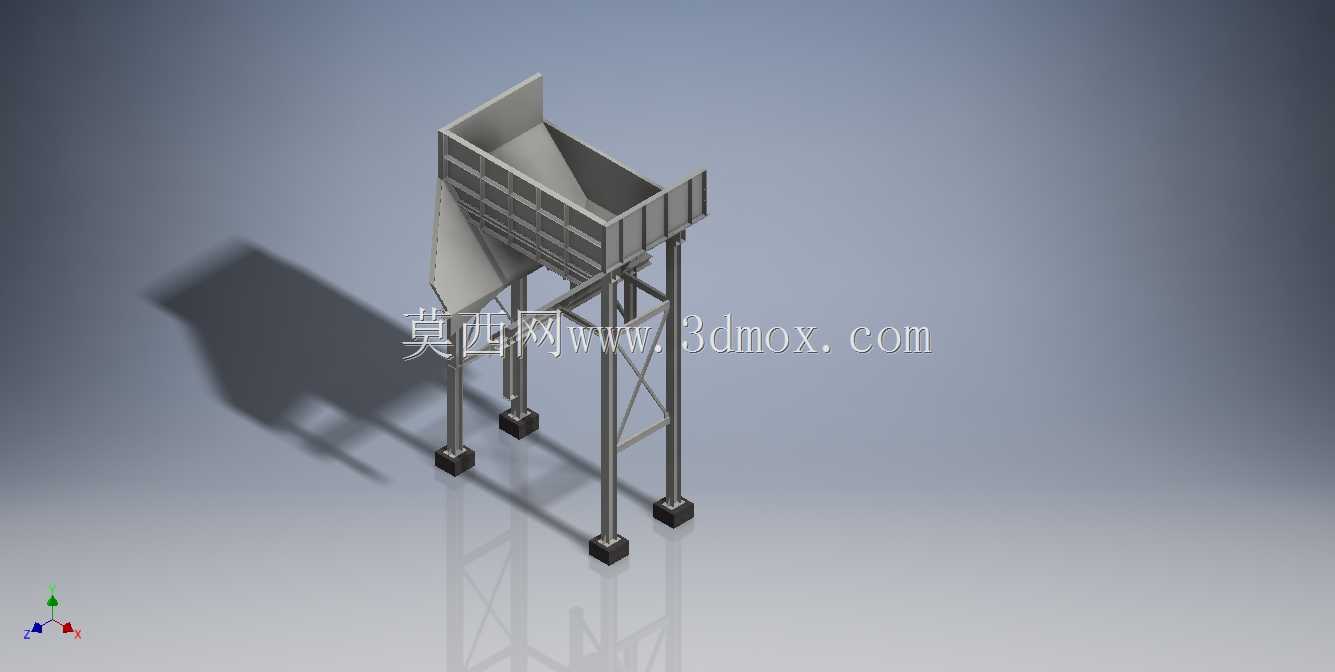

　　这套破碎单元的三维结构完整还原了矿山、建材骨料加工场景下的固定式破碎作业站布局，整体采用半嵌入地形的安装设计，两侧的混凝土挡墙直接作为物料围挡与设备侧部防护结构，省去了额外的侧部护板安装工序，同时能承受料堆侧压，避免作业过程中物料散落至设备运行区域。进料端设置大容积受料斗，斗体采用倾斜溜槽结构，角度匹配自卸卡车卸料高度，能够承接矿用卡车直接倾倒的原矿物料，斗体内侧做了耐磨衬板安装位预留，可根据处理物料的硬度更换不同材质的耐磨衬板，降低长期作业的磨损维护成本。

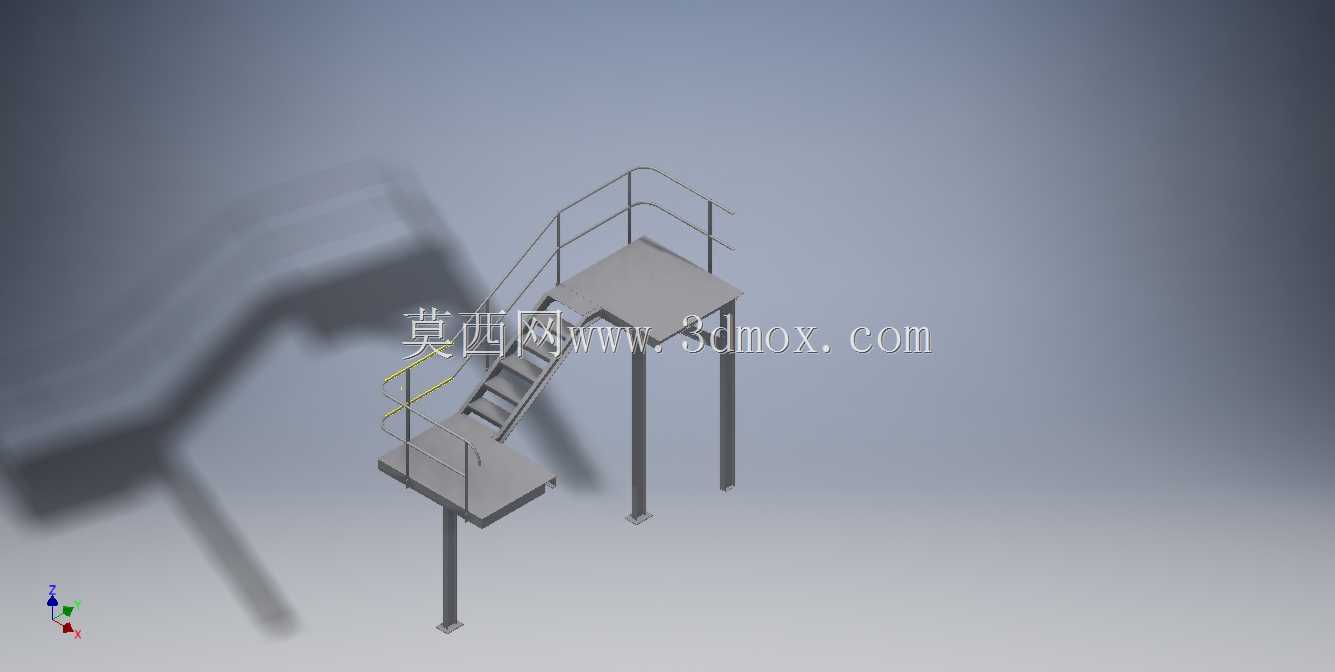

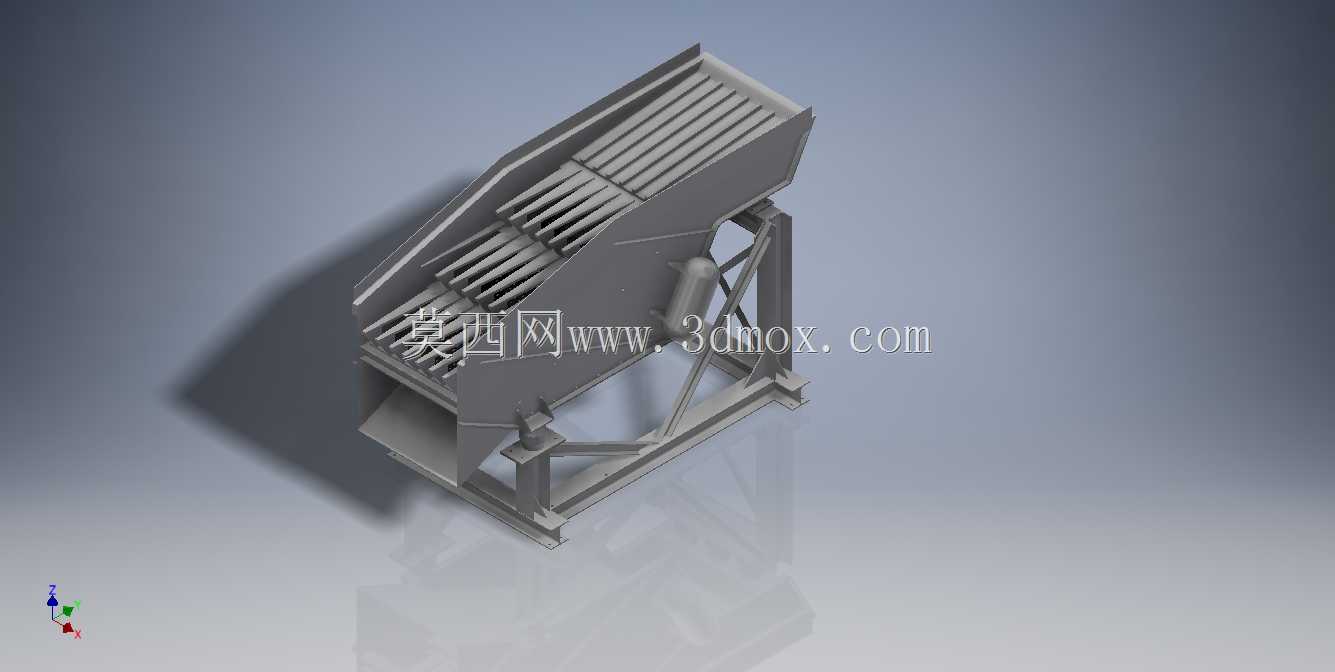

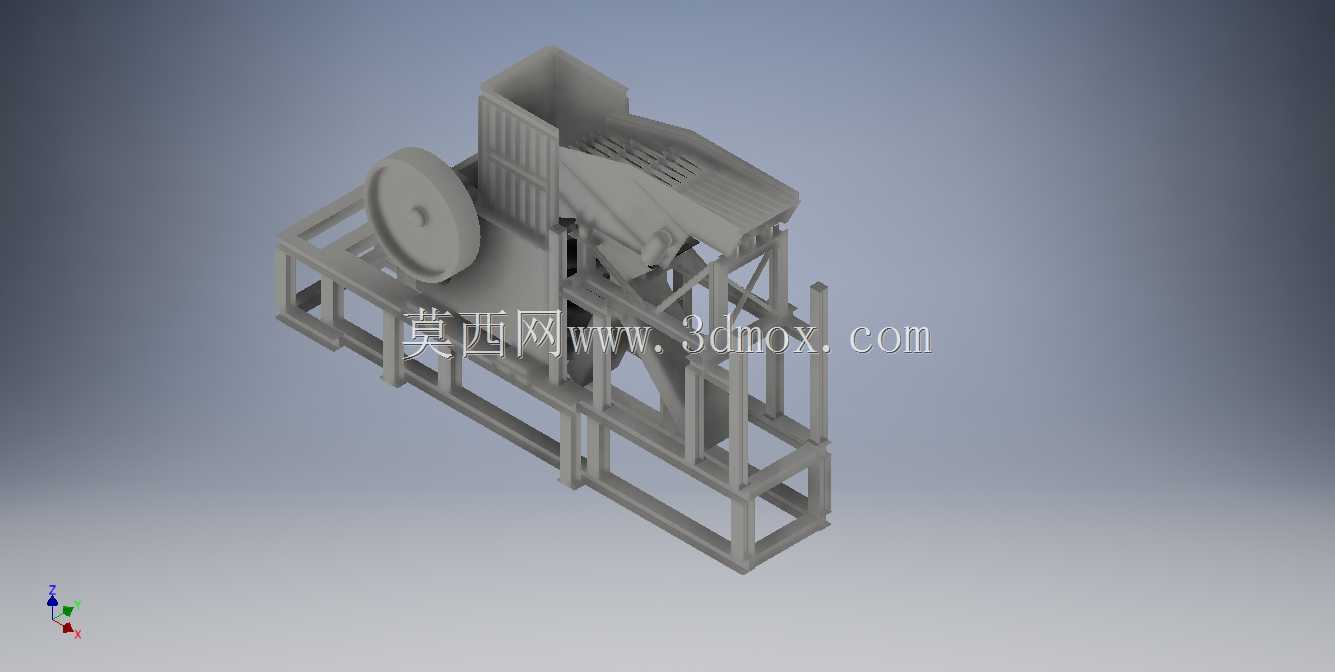

　　受料斗下方衔接振动进料结构，进料器采用变频调速驱动设计，可根据下游破碎主机的负载情况调整给料速度，避免主机出现堵料或者空载运行的工况，进料器末端集成scalpeur预筛分结构，能够在物料进入破碎腔前提前筛分出粒径合格的细料，直接通过旁通溜槽输送至出料皮带，减少破碎主机的无效做功，提升整体生产线的处理效率。核心破碎主机采用重载机架设计，传动部位配置大直径皮带轮与安全防护罩，防护罩采用快拆式结构，日常检修时无需完全拆卸整体护罩即可完成皮带张紧度调整、传动部件润滑等常规维护操作；主机驱动侧设置独立的检修操作平台，平台搭配防滑踏步与双侧安全护栏，爬梯角度符合工业作业平台安全规范，操作人员可通过爬梯直达主机检修位，完成衬板更换、腔体检修等作业。

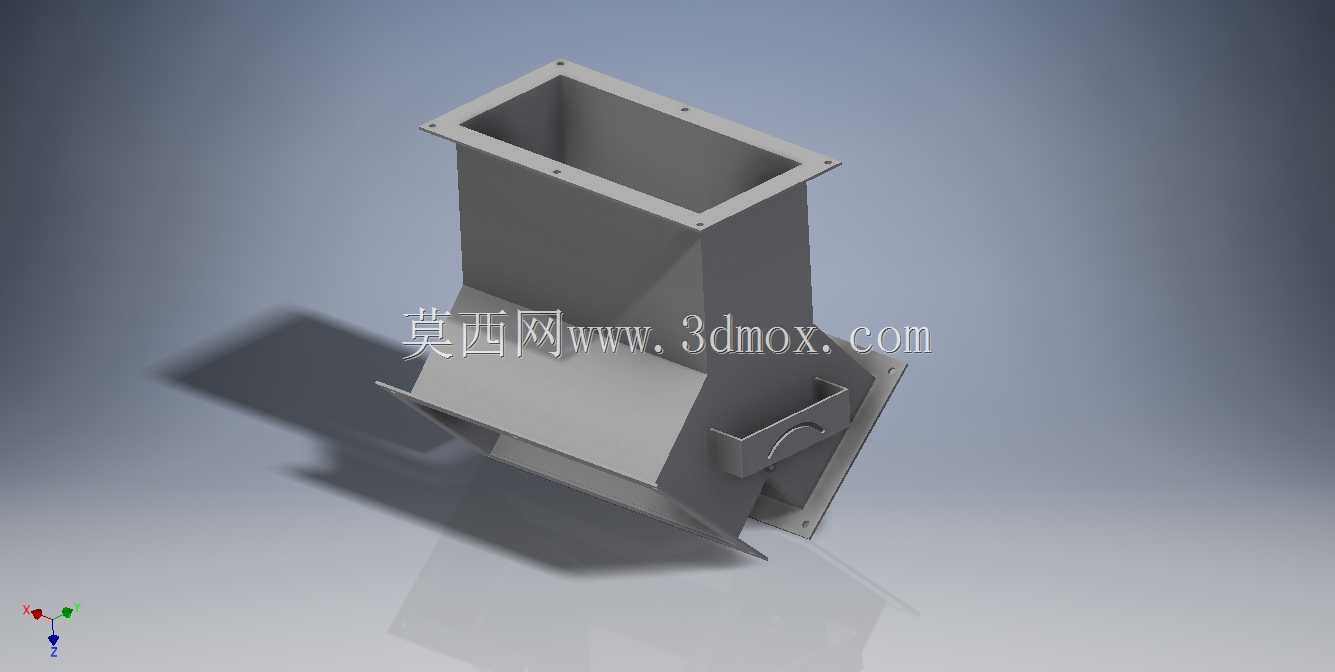

　　设备底部的支撑结构采用可调式地脚设计，可适配现场基础的安装误差，安装时无需对混凝土基础做二次高精度找平，缩短现场安装调试的周期。两侧的混凝土挡墙高度匹配受料斗的卸料高度，挡墙与设备机架之间预留了300mm的检修通道，可容纳检修人员通行完成侧部部件的检查维护。出料端设置导流溜槽，可直接搭接下游出料输送皮带，将破碎后的物料输送至后续筛分、存储环节。整套结构的布局充分考虑了现场作业的物料流向，从卡车卸料、预筛分、破碎到出料输送的路径无折返，减少了物料转运过程中的堵料风险；所有转动部件均设置了安全防护结构，避免作业过程中人员意外接触转动部件引发安全事故。

　　机架的钢结构采用模块化分段设计，运输时可拆分为多个独立单元，适配普通货运车辆的运输尺寸限制，现场安装时通过高强度螺栓拼接即可，无需大量现场焊接作业，降低现场安装的施工难度。进料斗的侧壁角度设置为55度，能够保证含水率较高的黏性物料也能顺利下滑，不会在斗壁出现粘料堆积的问题；预筛分结构的筛条间隙可根据最终成品骨料的粒径要求调整，灵活适配不同的生产需求。破碎主机的腔体结构做了优化设计，物料在腔体内经过多次挤压破碎后排出，成品粒型更符合建筑骨料的级配要求，减少后续骨料整形的工序。设备的润滑点均集中布置在便于操作的位置，日常维护时可快速完成各部位的润滑注油作业，减少停机维护的时间。整体安装边界充分考虑了现场作业的安全距离，设备操作侧预留了足够的物料临时堆放与检修工具摆放空间，非操作侧紧贴混凝土挡墙，最大化利用现场场地空间，减少生产线的整体占地面积。
