HAVER&BOECKER型装袋机出料导流嘴结构

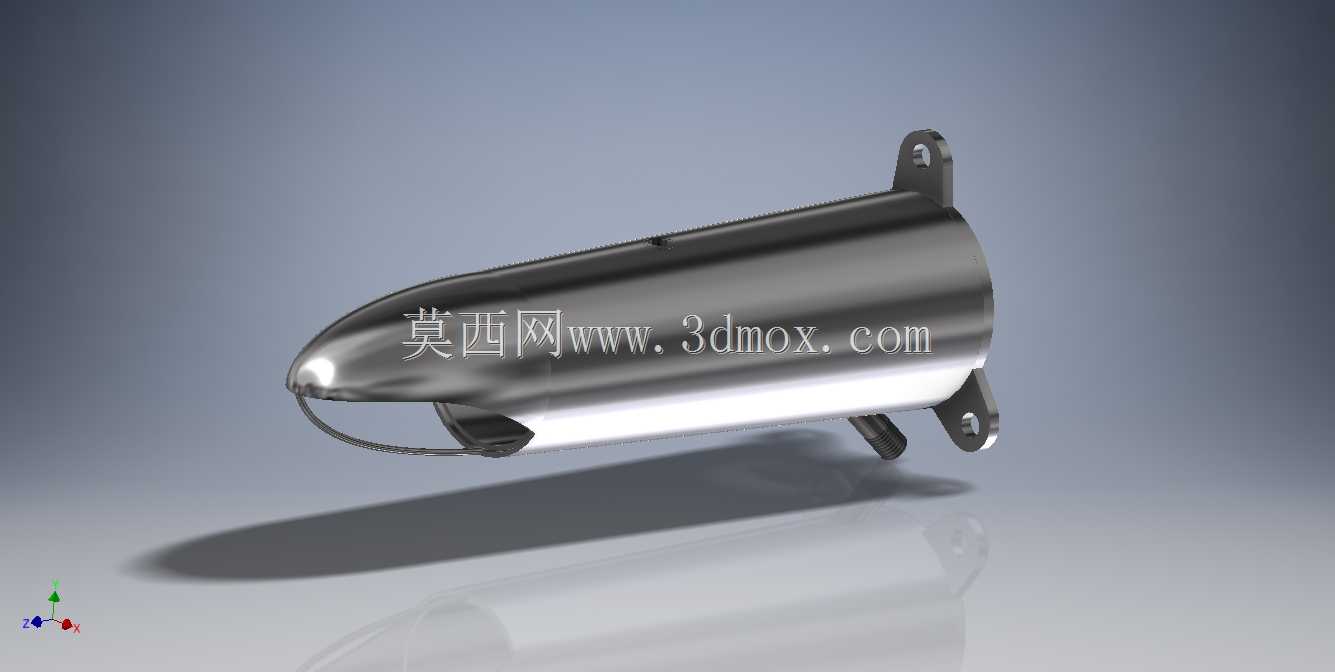

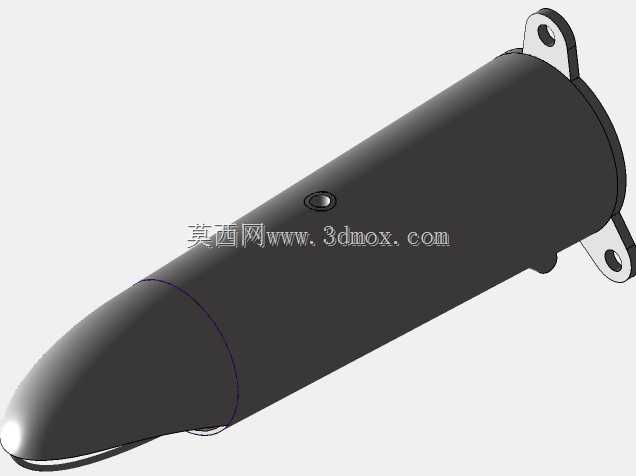

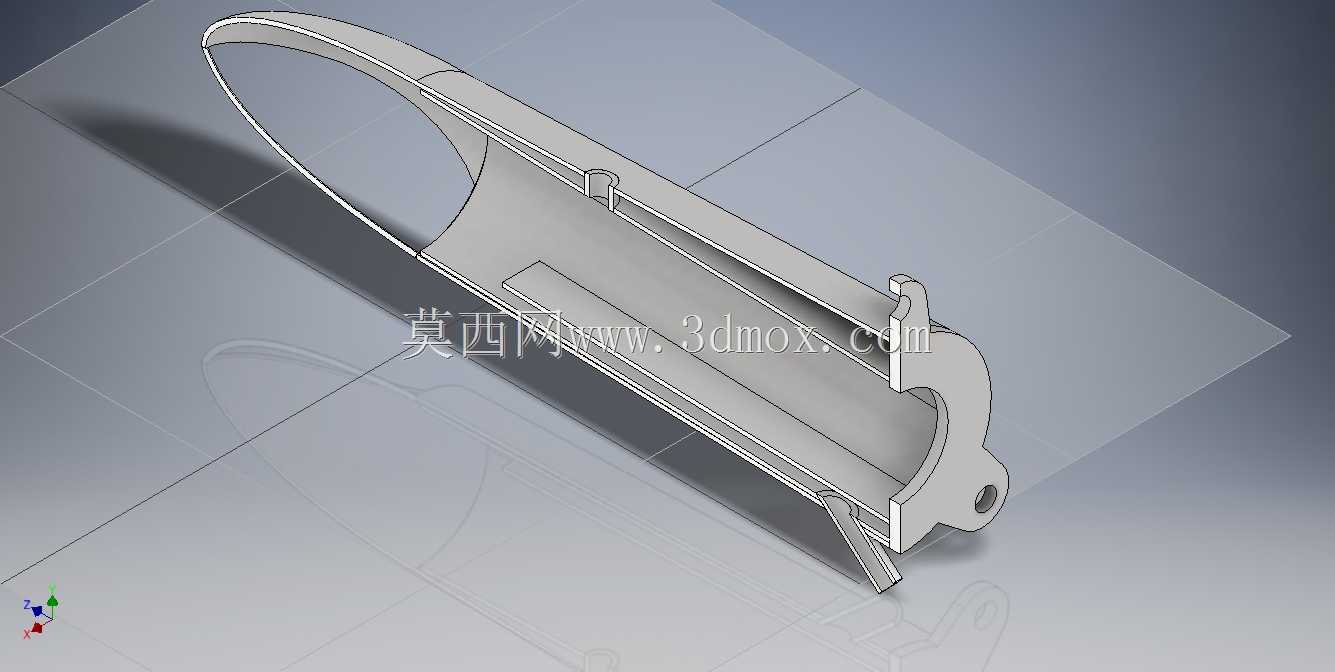

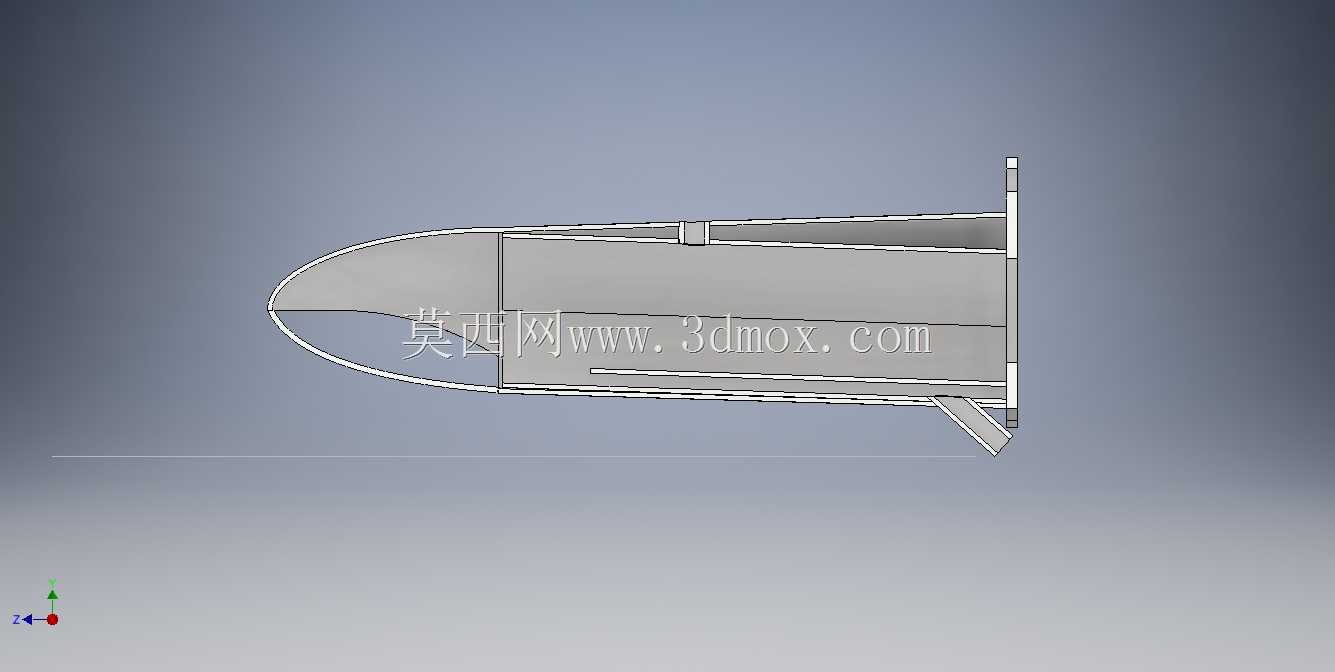

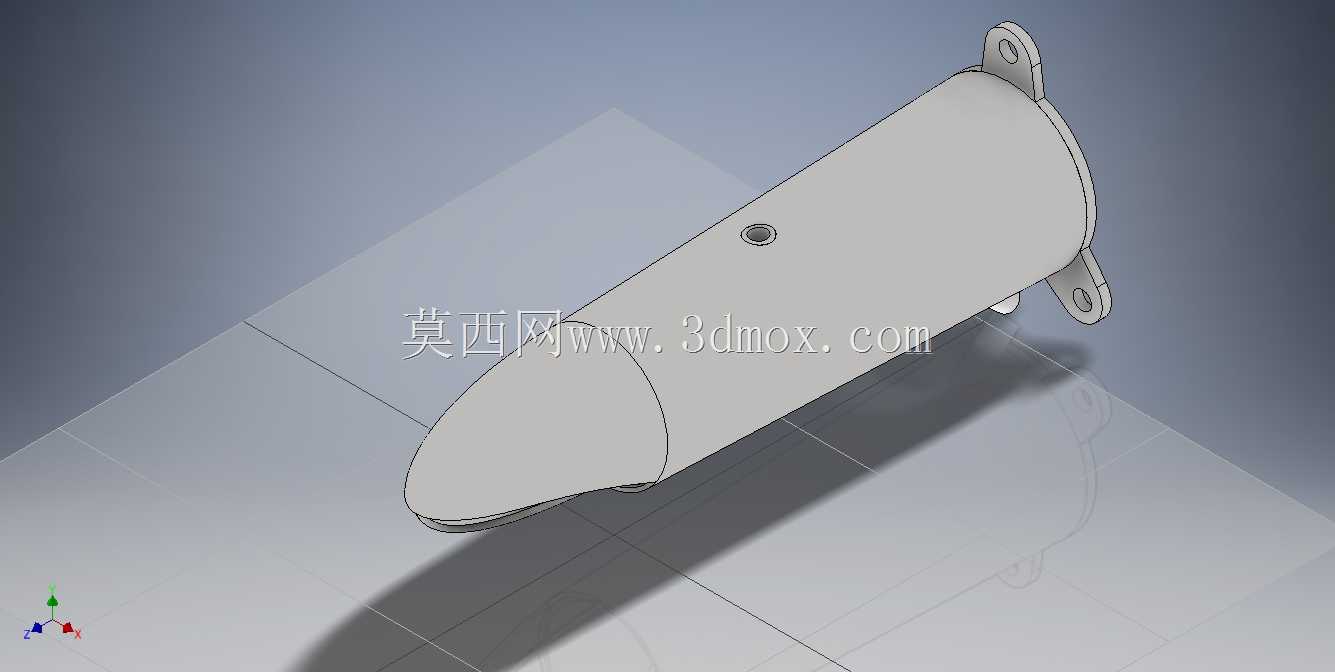

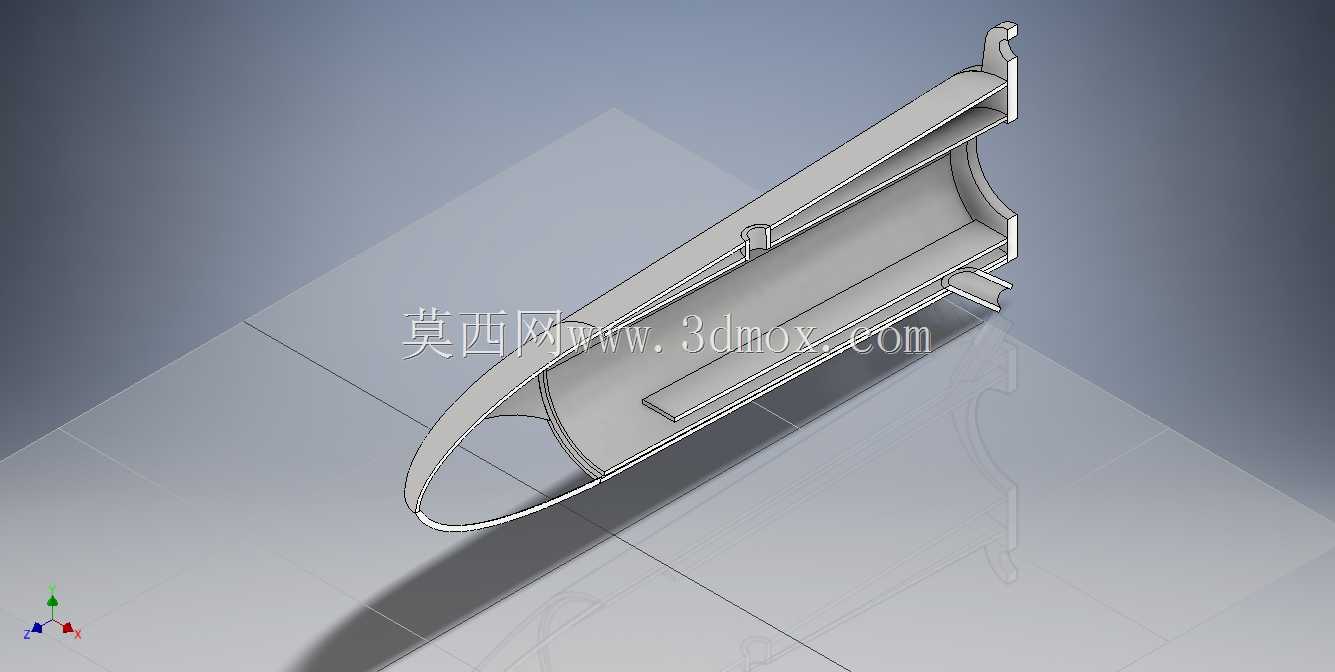

　　在粉体、颗粒物料的定量包装生产线中，装袋机嘴是衔接计量出料单元与包装袋的核心导流部件，直接决定灌装过程的顺畅度、物料外溢率以及包装袋的封口合格率，尤其针对水泥、干粉砂浆、粮食、化工颗粒等易扬尘、流动性差异大的物料，料嘴的结构合理性会直接影响整线包装效率与车间作业环境。这款适配HAVER&BOECKER系列装袋机的导流嘴，在结构设计上充分考虑了高速灌装工况下的物料流动特性，头部采用圆弧收窄的椭球形导料端，能够在插袋动作时顺畅套入包装袋口，避免尖锐结构刮破编织袋、纸袋等不同材质的包装基材，减少灌装过程的破袋损耗。料嘴主体采用等截面过渡的直筒段设计，内壁做顺滑无台阶处理，能够让粉状、颗粒状物料在重力或者气力推送下沿内壁均匀流出，

　　不会出现物料滞留、结拱堵料的问题，针对流动性较差的超细粉体，这种顺滑内壁结构还能减少物料挂壁残留，避免不同批次物料交叉污染，也能降低换产清理的工作量。料嘴尾部设置带安装孔的法兰连接边，安装时可通过螺栓直接固定在装袋机的出料箱体端面上，法兰与筒体衔接处做了加强筋结构，能够承受插袋、拔袋过程中的反复侧向冲击力，避免长期使用后出现焊缝开裂、筒体变形的问题。筒体侧面设置的小型凸台结构，是配套装袋机的压袋机构定位点，灌装时压袋爪可卡入该位置将包装袋口牢牢压紧在料嘴外壁，避免气力送料时袋内气压升高导致袋口脱落、物料喷溅的问题。料嘴下侧伸出的斜向导流片，能够在灌装末期对最后流出的物料做导向，避免余料垂落沾污包装袋口外侧，保证后续热封、

　　缝包工序的封口质量，减少因袋口沾料导致的封口不严、漏料问题。从安装边界来看，这款料嘴的整体长度适配常规25kg-50kg规格包装袋的插袋深度，不会因为插入过深顶到袋底造成物料反喷，也不会因为插入过浅导致物料从袋口溢出，筒体直径匹配常规包装机的出料通径，能够满足每小时200-300袋的高速灌装产能需求，不需要对原有设备的出料接口做额外改造即可直接替换安装。在实际生产线应用中，这类料嘴通常采用耐磨钢材或者不锈钢材质加工，针对磨蚀性较强的物料比如石英砂、水泥等，还可在筒体内壁加装耐磨衬板，延长部件的更换周期，降低设备运维成本。设计这类导流部件时，不能只单纯考虑物料流通的通径大小，还要结合不同物料的安息角、

　　堆积密度调整筒体的锥度与过渡段长度，比如针对流动性好的粮食颗粒，可适当加大出料端的开口尺寸提升灌装速度，针对扬尘大的超细粉体，则需要在料嘴内部设置回风通道，将袋内裹挟的空气导回除尘系统，减少灌装过程的粉尘外溢。这款料嘴的结构没有多余的复杂曲面，加工难度低，常规的钣金折弯、焊接工艺即可完成制作，后期维护时如果出现局部磨损，可直接对磨损部位做补焊打磨处理，不需要整体更换，能够很好适配中小包装企业的设备运维需求。在三维建模过程中，需要重点保证法兰安装孔的位置度、筒体的同轴度以及压袋凸台的定位尺寸，避免安装时出现接口错位、压袋爪无法卡紧的问题，同时要对所有焊接棱边做倒圆角处理，既避免安装调试时划伤操作人员，也能减少物料在棱边位置的残留堆积。
