销式滚筒离心分离设备结构设计

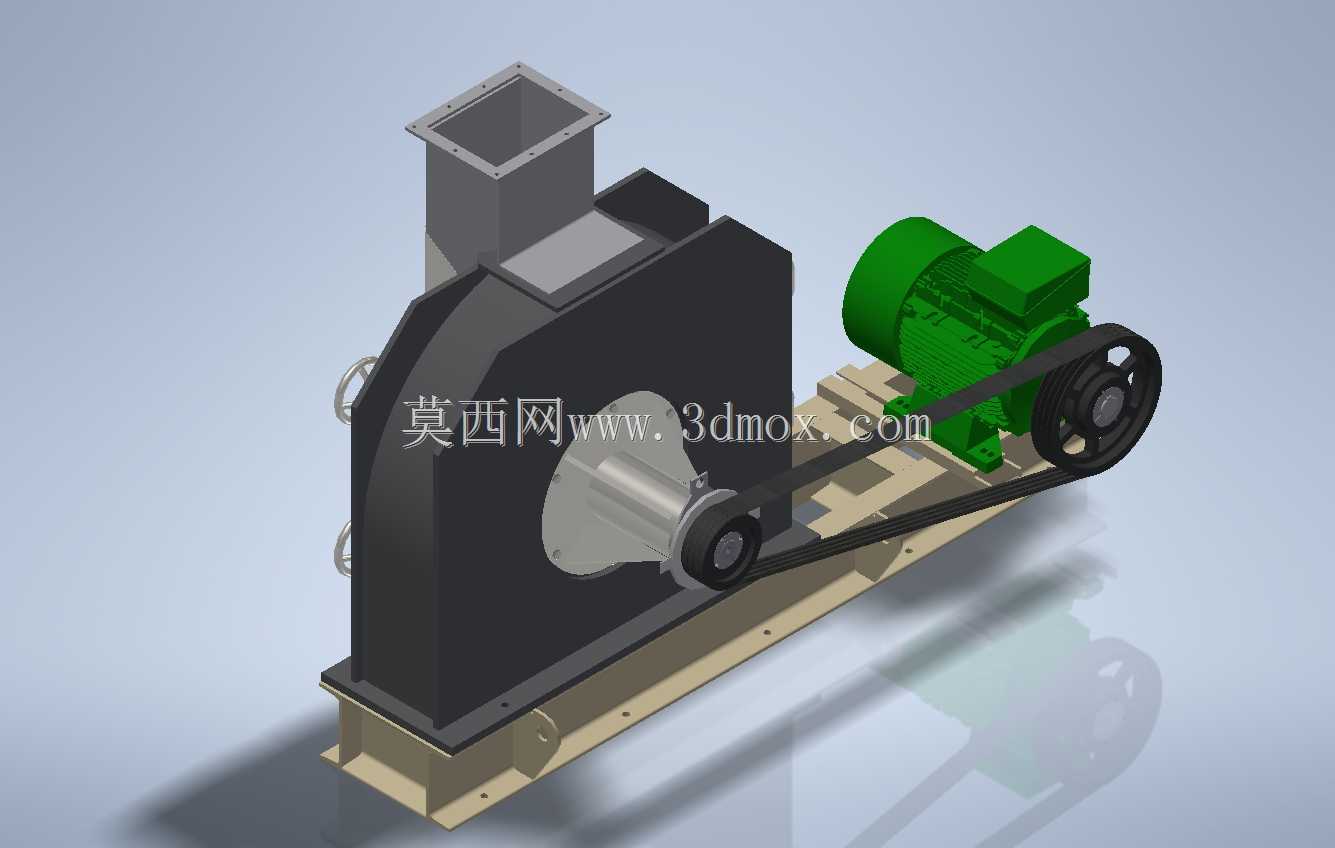

　　该设备主要面向石膏等非金属矿物加工、化工固液分离场景，可在连续化生产线上完成物料的研磨破碎与离心分离工序，替代传统多段分散的研磨、分离设备组合，减少物料中转环节的输送损耗与场地占用。从结构设计来看，设备采用卧式滚筒销式结构，核心分离滚筒外侧布置多组耐磨销钉，滚筒运转时销钉带动物料形成高速环流，在离心力场作用下，密度不同的固相颗粒与液相介质沿滚筒径向分层，重相物料在销钉的冲击研磨作用下被破碎至合格粒度后，从筛网间隙排出进入收集腔，轻相介质则从上部进料口对面的溢流通道导出，实现研磨、分离工序的一体化完成。驱动单元采用直联式减速传动布局，电机通过皮带轮组连接滚筒主轴，主轴两端采用调心滚子轴承支撑，可承受滚筒运转时的径向冲击载荷与偏心振动，

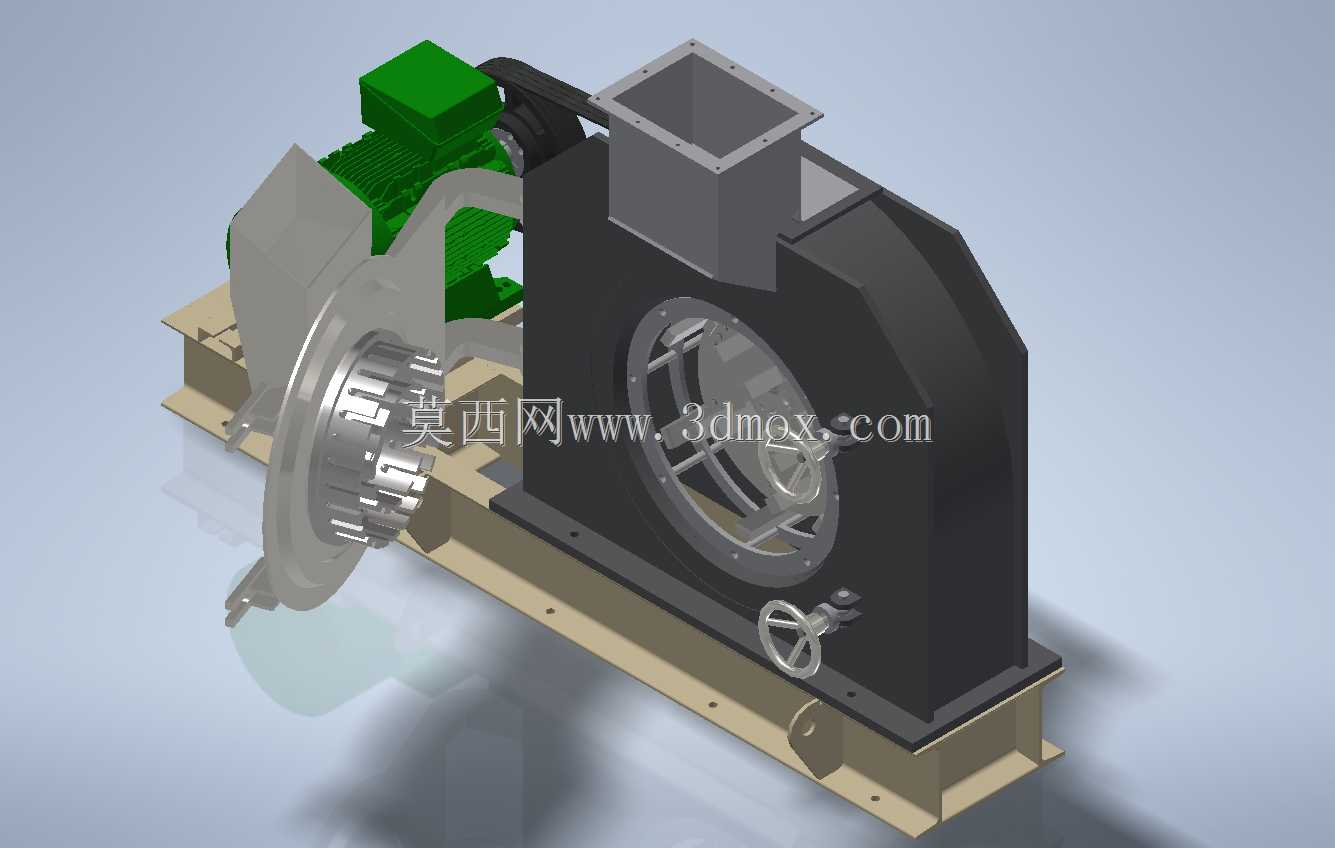

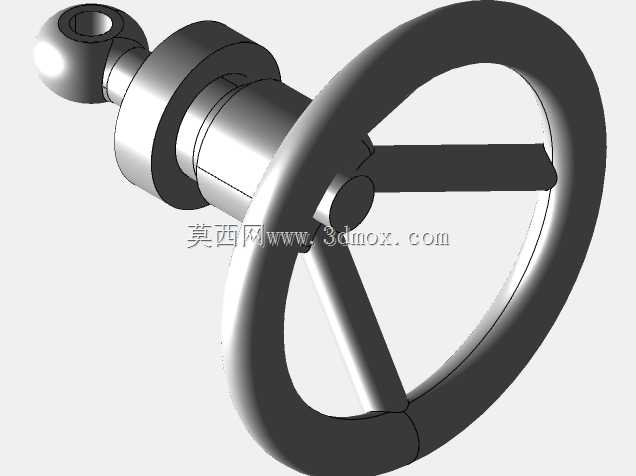

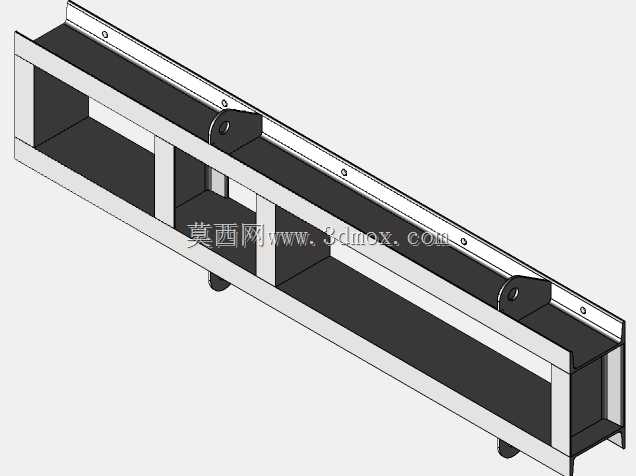

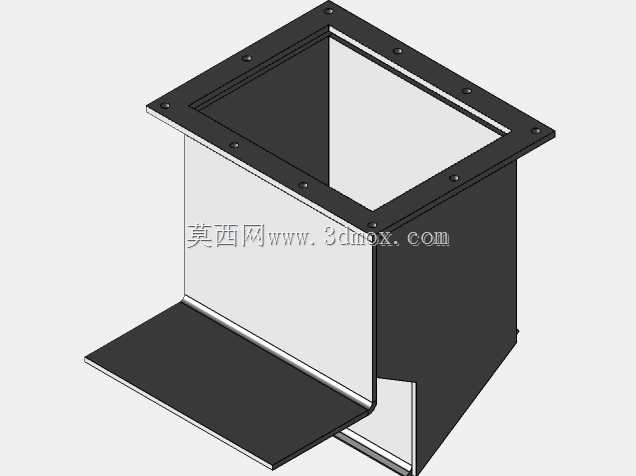

　　轴承座设置独立的润滑脂加注通道，方便日常维护时的油脂补充，无需拆解端盖即可完成润滑作业。设备底座采用型钢焊接框架结构，底座上预留多组地脚螺栓安装孔，可直接固定在混凝土基础上，底座与主机壳体之间设置减震垫，降低运转时的振动传递至车间地面。进料口采用方形法兰连接结构，可直接对接上游的物料输送管道，法兰面加工有密封槽，配套橡胶密封圈可避免物料输送过程中的粉尘外溢。壳体侧面设置手轮调节式检修门，转动手轮即可快速锁紧或开启检修门，方便日常检查内部销钉磨损情况、更换筛网组件，检修门与壳体之间采用迷宫式密封结构，避免高速运转时的物料泄漏。设备的安装边界需预留左侧传动端的电机维护空间，以及右侧端盖开启的抽拉空间，上部进料口需预留管道对接的操作高度，

　　底座四周预留不小于八百毫米的操作通道，方便日常巡检与易损件更换。设计过程中对滚筒做了动平衡校正，将运转时的剩余不平衡量控制在允许范围内，降低高速运转时的振动幅值，延长轴承与密封件的使用寿命，销钉采用高铬耐磨铸铁材质，通过螺纹连接固定在滚筒外壁，磨损后可单独更换，无需整体更换滚筒，降低设备后期的维护成本。
