地面固定式自行车防盗锁固基座结构

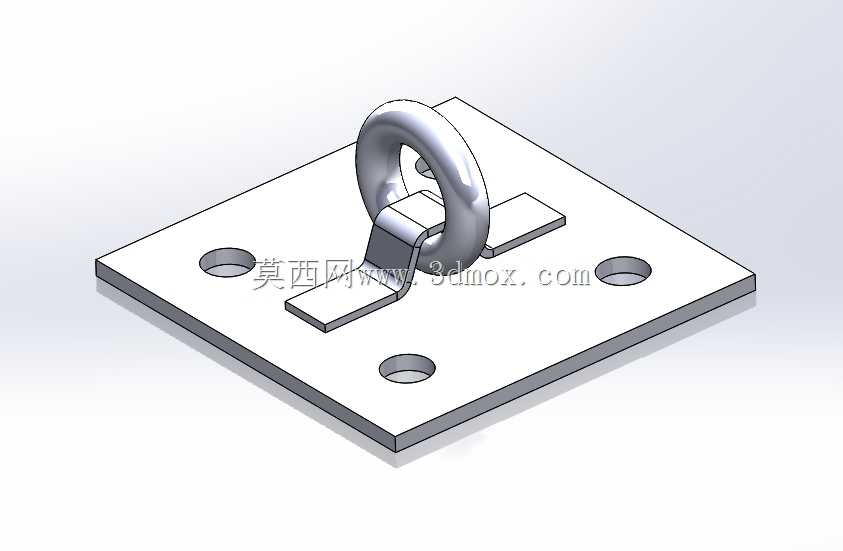

　　日常非机动车停放场景中，露天公共停车区、小区单元楼出入口、沿街商铺门前的自行车防盗需求长期存在，传统的链条锁、U型锁多依赖路边护栏、路灯杆等现有设施完成锁闭，一旦周边无可靠固定点位，车辆被盗风险会大幅提升，这类地面固定式锁固基座正是为填补无可靠锁点场景的使用空白设计的。从结构组成来看，整套构件包含方形安装底板、弯折成型的锁扣挡片、一体式锻造吊环三个核心部分，安装底板采用正方形钢板裁切成型，四个角位分别开设同轴圆形安装孔，孔位做沉头处理，安装时膨胀螺栓可完全没入沉孔内，避免螺栓头外露被人为破坏，底板厚度根据常规非机动车锁固受力需求设定，可承受成年男子全力撬动的剪切力与掰扯力，不会出现底板弯折变形的问题。锁扣挡片采用钢板两次弯折成型，

　　垂直段与底板焊接固定，水平段向吊环方向延伸，刚好挡住吊环的开合间隙，吊环采用圆钢弯制成型后与底板铰接，闲置状态下吊环可平贴在底板表面，不会凸起绊倒过往行人，使用时将吊环扳起，把自行车轮圈或者车架上的锁梁穿过吊环内孔，再扣上锁具即可完成锁固，挡片的存在可以避免锁具直接贴在底板表面，给锁梁留出足够的穿入空间，同时也能防止撬棍直接插入锁具与底板的间隙实施撬动。设计阶段首先考虑的是户外使用的耐候性，所有金属构件表面都做了镀锌钝化处理，可抵御日常雨水、路面积水的锈蚀，长期户外使用不会出现锈死导致吊环无法扳动的问题；其次是安装边界的适配性，底板的四个安装孔孔距按照常规膨胀螺栓的安装间距设定，普通水泥地面、沥青硬化地面都可以直接打孔安装，

　　不需要额外做预埋基础，单个基座的安装作业仅需十几分钟即可完成，后期维护仅需定期检查铰接位置的润滑情况，没有复杂的维保需求。从受力角度分析，吊环与底板的铰接位置做了加厚处理，铰接销轴采用淬火处理的圆钢制作，可承受径向拉力与扭转力，当有人试图暴力拖拽车辆时，拉力会通过吊环均匀传递到底板的四个安装点位，不会出现单点受力过大导致螺栓被拔出的问题；锁扣挡片的弯折角度经过反复校核，既不会阻碍吊环的正常扳动，又能完全遮挡吊环与底板之间的缝隙，避免撬棍从缝隙处插入撬动吊环销轴。实际落地使用时，这类基座可以成排布置在公共停车区，每个基座对应一个非机动车停放位，相比传统的地桩式锁具，它没有凸起的锁舌结构，不会对行人通行造成阻碍，

　　也不会划伤过往车辆的漆面，闲置状态下整体与地面基本齐平，适配轮椅、婴儿车的无障碍通行需求。结构建模过程中，所有焊接位置都做了焊缝示意，安装孔的沉头深度、吊环的转动间隙、挡片的弯折半径都按照实际加工公差设定，可直接导出工程图用于下料加工，不需要二次调整尺寸参数，铰接位置的配合间隙按照五金件的常规装配公差预留，加工时不需要额外做配磨处理即可顺利装配。
