矩形柱配套扎帕塔柱脚基础结构设计

　　在工业厂房、低层商用建筑、轻型装配式结构的柱下受力体系中，柱脚基础是衔接上部钢构件与下部地基的核心传力节点，本次呈现的扎帕塔型柱脚结构，正是针对矩形截面立柱开发的独立基础方案，适配小荷载、浅地基持力层的建设场景，常见于沿街商铺、小型仓储、户外设备支撑框架的柱底受力设计。从实际受力逻辑来看，这类基础需要同时承担上部立柱传递的竖向轴力、水平风荷载或地震作用带来的剪力，以及立柱安装偏差、构件温度变形产生的附加弯矩，因此结构设计上采用了上小下大的阶梯式混凝土块体构型，底部扩大的基础底板直接坐落在夯实的地基持力层上，通过增大与土层的接触面积，降低基底压应力，避免地基出现不均匀沉降。上部与立柱衔接的承台部分尺寸匹配矩形管柱的截面外轮廓，

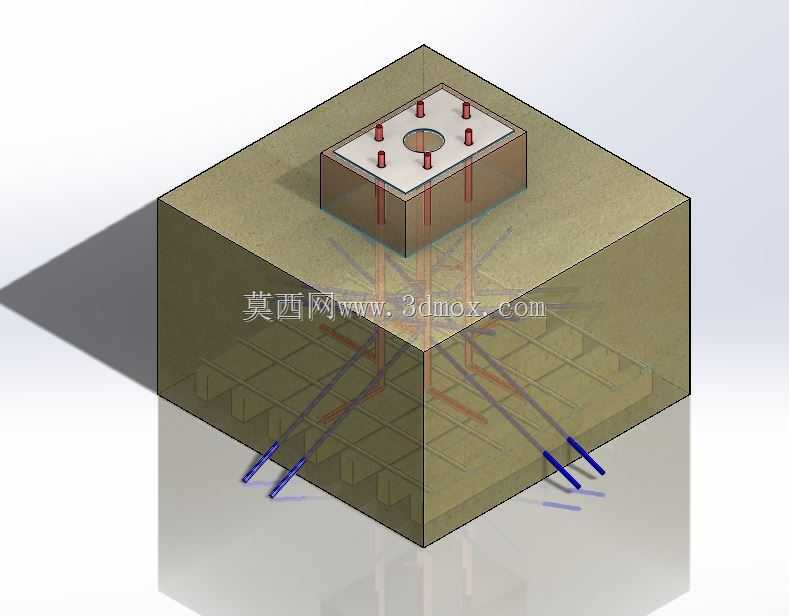

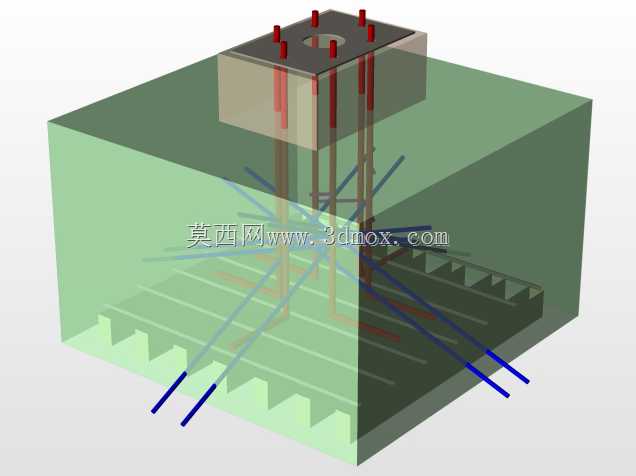

　　承台上预先预留了六根锚栓的安装孔位，锚栓沿矩形柱周边均匀排布，安装时矩形管柱的底板与锚栓穿接后通过螺母锁紧，实现钢柱与混凝土基础的刚性连接，保证上部结构的荷载能够均匀传递到基础本体。考虑到部分建设场景的地基表层承载力不足，这款基础在底部设计了斜向桩基衔接结构，四根斜向植入的桩体从基础底板下部斜向延伸至更深的持力层，斜桩的角度经过受力验算，能够同时承担竖向荷载与水平方向的推力，相比纯独立基础更适配回填土区域、软土地基的建设需求，避免基础在长期荷载下出现滑移或倾斜。从安装边界来看，承台顶面的锚栓外露长度需要满足钢柱底板厚度、双螺母锁紧高度、二次灌浆层厚度的总和要求，施工时锚栓需要提前与基础内部的钢筋网片焊接固定，

　　避免混凝土浇筑过程中锚栓出现偏移，基础底板的边缘超出斜桩顶部的水平投影距离，需要满足混凝土剪切受力的最小厚度要求，防止桩顶位置的混凝土出现冲切破坏。设计过程中需要重点匹配矩形管柱的截面尺寸，若立柱截面尺寸调整，承台上的锚栓排布间距、承台自身的平面尺寸都需要同步做受力验算，基础的整体埋深需要结合项目所在地的冻土线深度确定，保证基础底板位于冻土线以下，避免冬季土壤冻胀导致基础抬升变形。这类柱脚基础的混凝土强度等级通常不低于C30，内部配置双向钢筋网片抵抗基底反力产生的弯曲应力，承台与立柱衔接的位置需要做局部加厚处理，承担柱脚位置的应力集中，斜桩与基础底板衔接的位置需要设置附加钢筋，将桩体的受力顺畅传递到整个基础块体中。在实际建模过程中，

　　需要还原混凝土基础的内部钢筋排布逻辑、锚栓的预埋位置、斜桩的插入角度与深度，同时预留出二次灌浆层的安装间隙，保证模型能够直接用于施工交底、构件预制的参考，避免现场安装时出现孔位错位、构件干涉的问题。不同于常规的平板式柱脚基础，这款带斜桩的扎帕塔基础兼顾了独立基础施工便捷、成本可控的优势，同时通过斜桩补强提升了基础在软土地基上的适应性，不需要做大面积的地基换填处理，能够有效缩短小型项目的土建施工周期，控制整体建设成本。
