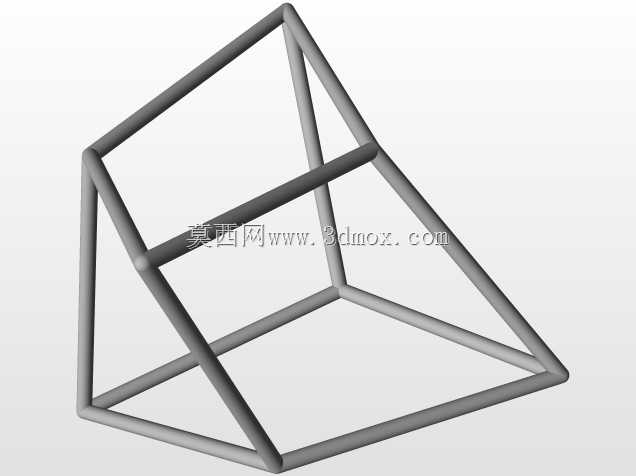

杆系拼接空间棱架异形立方结构

　　这类杆系拼接的空间棱架结构，在工程领域常作为轻量化支撑构件、运动机构演示载体或是创意装置的主体框架使用，区别于传统实心立方构件，全杆系镂空的构型在保证空间形态辨识度的同时，能大幅降低整体自重，减少材料消耗，在对重量有严格限制的展陈装置、教学演示教具、小型可动艺术装置场景中适配性极强。从结构设计逻辑来看，整个构件采用等径圆杆作为基础组成单元，所有杆件沿立方体的棱边路径布置，同时在内部增加斜向连接杆件形成空间三角稳定构型，避免纯立方体棱架在受侧向力时出现节点变形、整体失稳的问题，每根杆件的连接节点都采用相贯线贴合处理，保证杆件之间的连接面完全贴合，不存在装配间隙，既可以采用焊接方式做成固定不可拆的整体结构，

　　也可以在节点处设计快拆接头做成可拆装的模块化结构，适配不同场景的使用需求。在实际应用中，这类结构如果作为教学演示载体，能够直观展示空间几何构型的杆件传力路径，帮助学习者理解空间桁架的受力特点，每根杆件只承受轴向拉压力，不存在额外的弯矩作用，材料的力学性能可以得到充分发挥；如果作为创意装置的主体框架，外部可以蒙覆透光面料或是装饰面板，做成异形展示道具，镂空的内部空间还可以穿设线路、安装小型发光元件或是驱动组件，不会因为实体结构遮挡内部构件的布置。从安装边界来看，整个结构的外轮廓保持立方体的基础空间占位，底面四个杆端节点可以作为安装固定点，直接通过螺栓连接固定在安装基座上，不需要额外设计复杂的转接支架，

　　节点处的接触面积足够传递竖向载荷与侧向倾覆力矩，固定后的整体稳定性有充足保障；如果需要将其作为可动构件使用，比如做成舞动的动态装置，只需要在其中一组对边节点处连接旋转驱动轴，整个框架就可以绕轴做旋转摆动，斜向布置的内部杆件在运动过程中会形成动态的视觉错位效果，也就是这类结构常被用作动态艺术装置载体的核心原因。设计这类杆系结构时，首先要确定基础立方体的外轮廓尺寸，根据实际使用场景的安装空间限制调整棱长，再根据整体需要承受的载荷大小计算圆杆的直径，避免杆件过细导致受压失稳，或是杆件过粗造成整体重量超标、视觉效果笨重；节点处的相贯线切割精度直接影响最终的装配精度，建模过程中需要对每根杆件的端面做精准的相贯剪裁，

　　保证相邻杆件的轴线在节点处完全汇交，避免出现轴线偏移带来的附加弯矩，影响整体结构的受力性能。另外这类镂空杆系结构的风阻远小于实心立方体结构，在户外展陈场景使用时，气流可以直接从杆件间隙穿过，不会产生过大的风载荷，降低了基座固定的强度要求，同时外露的杆系结构也方便后期做表面处理，不管是做喷塑、烤漆还是电镀处理，所有杆件的表面都能完全覆盖，不存在死角，后期维护也十分方便，只需要定期检查节点处的连接是否松动即可，不需要对整体结构做复杂的养护。在做运动适配设计时，还要考虑整个结构的动平衡，因为内部斜杆的布置会让整体的质心偏离几何中心，在做旋转摆动的动态使用场景下，需要根据质心位置适当调整杆件的壁厚或是在对应位置增加配重块，避免运动过程中出现偏载抖动，保证驱动机构运行平稳，减少不必要的冲击载荷，延长驱动组件与结构本身的使用寿命。
