密封尾接式管路连接构件结构设计

　　在工业流体输送、液压气动系统以及特种承压管路布设场景中，这类带锁紧结构的尾接式连接件是保障管路对接密封性、结构连接可靠性的核心基础零件，常应用在需要频繁拆装维护、同时对连接位抗振性能有明确要求的管路节点上，比如小型液压动力单元的输出端管路、化工实验装置的介质输送支路、车用气路系统的分支对接位置，都能见到这类结构的身影。从实际使用需求出发，这类构件首先要解决的是管路对接后的同轴度问题，避免对接偏斜造成的密封件偏磨、介质泄漏隐患，同时还要兼顾安装操作的便捷性，不需要复杂专用工具就能完成锁紧固定，在后期维护拆解时也不会对相邻管路造成额外损伤。

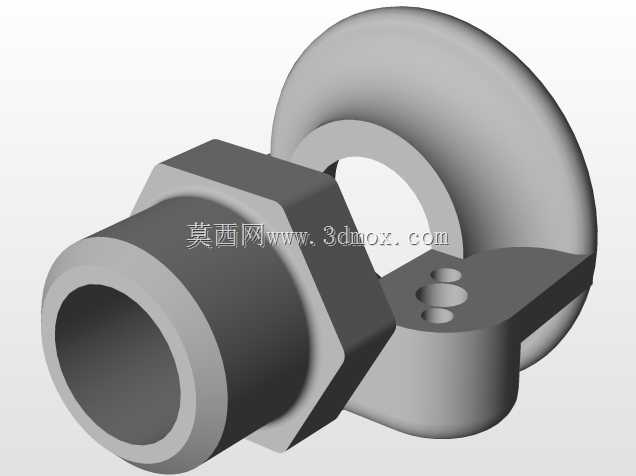

　　从结构设计逻辑来看，主体的中空通腔是介质流通的核心通道，内壁加工精度直接影响介质流通阻力，通腔的内径尺寸需要匹配对接管路的通径规格，保证流道截面无突变，减少介质流经时的压损。外侧的六角台结构是专门为安装锁紧设计的受力位，对边尺寸符合常规扳手的夹持规格，安装时可以通过普通开口扳手或者活动扳手施加锁紧扭矩，不需要定制专用工装，六角台的厚度经过受力校核，能够承受额定锁紧扭矩下的挤压应力，不会出现扳拧变形、棱角崩损的问题，同时六角台的端面可以作为密封件的压紧定位面，安装时配合密封垫片或者O型圈，就能实现对接端面的静密封，阻断介质沿对接缝隙渗漏的路径。

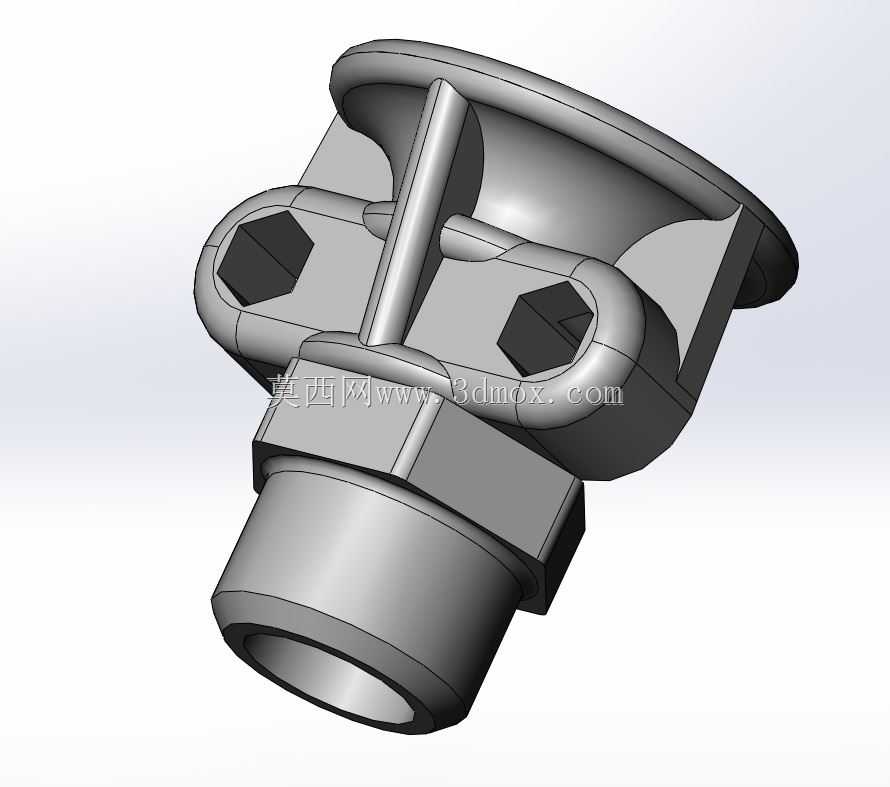

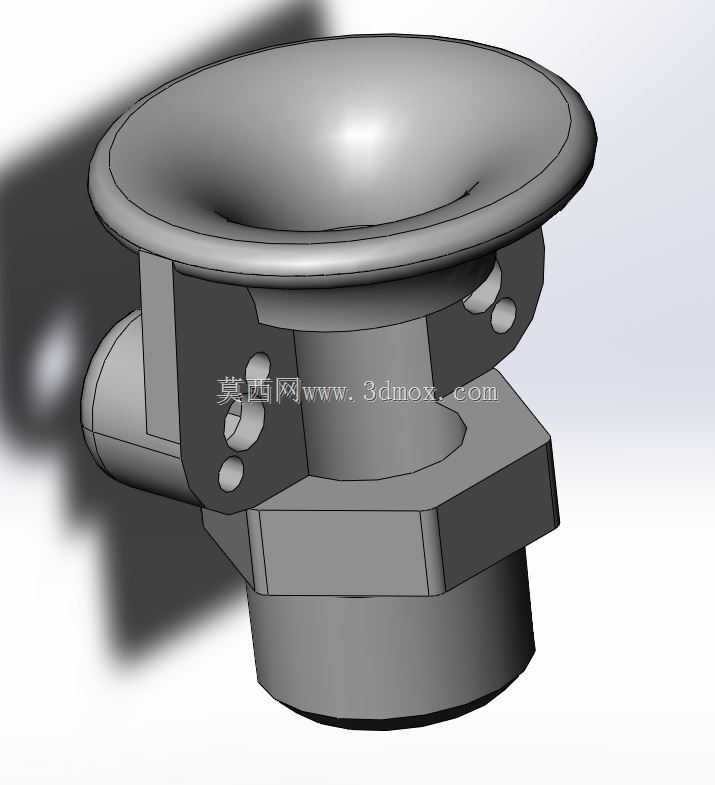

　　和六角台相连的带孔盘状结构，是该构件的辅助固定结构，盘体上的两个小孔是穿装固定销或者锁紧螺钉的位置，当六角台完成螺纹锁紧之后，可以通过盘体上的固定件和相邻的安装基座或者管路支架连接，形成二次防松结构，避免设备运行过程中受振动、冲击载荷影响出现螺纹回转松脱的问题，这种双重固定的设计思路，尤其适配工程机械、移动作业设备这类振动工况较为恶劣的使用场景。盘体的弧形轮廓是和相邻构件的外形做的适配设计，安装时可以和对接件的外壁形成贴合定位，进一步提升连接位的结构刚度，减少管路受外力拉扯时对接位的应力集中。

　　在安装边界的尺寸把控上，这类构件的轴向总长度需要控制在合理区间，既要保证螺纹旋合长度满足密封和受力要求，又要避免过长造成安装空间浪费，六角台的外接圆直径要大于通腔直径2倍以上，保证扳拧操作时有足够的受力力臂，同时不会和周边相邻的管路、构件发生安装干涉。盘体的外轮廓直径根据固定孔的位置确定，固定孔的中心距需要和对接基座的安装孔位完全匹配，孔的内径和选用的固定销、螺钉规格形成间隙配合，方便安装时的对位调整，同时不会因为间隙过大造成固定后构件出现窜动。构件端部的插接段外径和对接管路的内径尺寸匹配，插接段的长度满足管路套接后的压装或者卡箍固定要求，插接段的外壁粗糙度控制在合理范围，既保证套接时的顺畅度，又能和管路内壁形成足够的抱紧摩擦力，避免管路受内压冲击出现脱开问题。

　　从建模实现的角度来看，这类构件的建模过程需要重点关注各个特征的同轴度约束，中空通腔、六角台、插接段、盘体的回转中心必须保持在同一条轴线上，避免后续加工或者装配时出现偏心问题。六角特征的绘制要严格遵循标准紧固件的对边尺寸公差，保证实际加工后能够和标准扳手适配。盘体上的固定孔位置需要以回转中心为基准标注对称度公差，保证两个孔位相对于中心轴线对称，安装时不会出现孔位错位无法穿装固定件的问题。所有的棱边位置都要做合理的倒角处理，一方面去除加工后的锐边毛刺，避免安装操作时划伤操作人员或者损坏密封件，另一方面倒角结构也能引导管路套接、密封件安装，提升装配效率。在细节处理上，六角台和盘体、插接段的衔接位置要做圆角过渡，减少应力集中，避免构件受交变载荷时在衔接位置出现疲劳断裂的问题，圆角的半径根据构件的整体尺寸确定，在不影响装配的前提下尽可能增大圆角半径，提升构件的整体结构强度。
