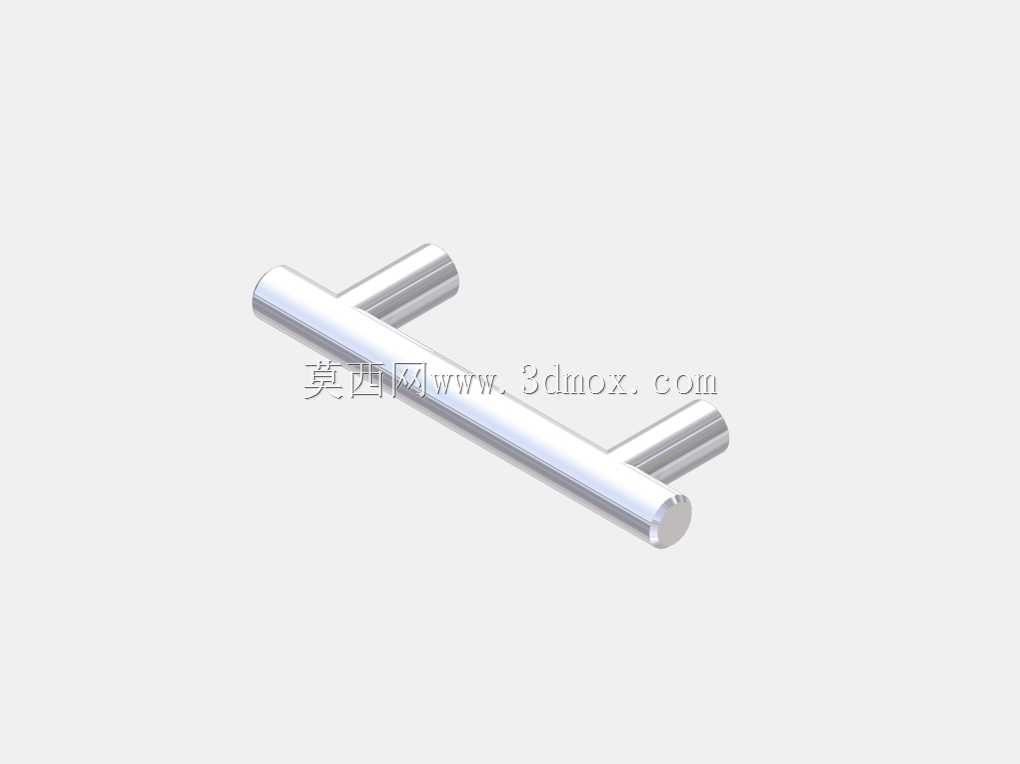

5/8英寸6度4分T型金属拉杆结构

　　日常做设备结构选型的时候，这类T型拉杆的应用场景其实比很多人想象的要广，不管是小型工装夹具的快速锁紧结构，还是仓储货架的侧挡定位组件，甚至是部分轻型输送设备的护栏调节构件，都能见到这类结构的身影。它的核心作用是通过横向杆段传递拉力，纵向的两个短柱段作为安装定位端，和对应的安装孔位配合后，能在承受轴向拉力的同时，避免杆体自身发生周向转动，相比单根直杆的拉杆结构，防转特性是它很突出的功能优势。

　　从设计思路上来说，这款拉杆采用等径圆钢一体加工成型的结构逻辑，没有额外的焊接或者拼接部位，整体的应力分布更均匀，在承受额定拉力的时候，不会在拼接位置出现应力集中导致的断裂风险。主杆段和两个定位短柱的垂直相交位置做了微小的圆角过渡处理，这个细节很多新手建模的时候容易忽略，要是直接做直角相交，不仅实际加工的时候铣刀容易在转角处留下刀痕影响应力传递，实际使用中反复受拉的话，直角位置很容易萌生疲劳裂纹，圆角过渡的尺寸不需要太大，只要能消除加工应力集中的锐角即可，同时也不会影响安装时和配合件的贴合度。

　　尺寸边界上，这款拉杆的主杆直径为5/8英寸，也就是常说的5分规格，主杆的有效受力长度为6英寸，两个定位短柱的轴线和主杆轴线垂直相交，短柱的直径和主杆保持一致，短柱的伸出长度刚好匹配常用的12mm厚度安装板的通孔深度，安装的时候两个短柱插入安装板上对应的预制孔内，主杆段外露，端部可以配套锁紧螺母或者快卸销，实现拉力的传递和锁紧。安装的时候需要注意，两个定位孔的同轴度公差要控制在0.1mm以内，孔和短柱的配合采用间隙配合，间隙量控制在0.05-0.1mm之间，既保证安装的时候能顺利插入，又不会因为间隙过大导致拉杆受拉的时候出现晃动，影响整个结构的锁紧稳定性。

　　实际使用场景中，这类拉杆经常被用在需要频繁拆装的检修门快开结构上，相比螺栓连接的结构，它不需要完全拧下螺母就能实现门体的开启，只需要松开少量行程，把拉杆转动一定角度就能脱离锁止位，操作效率比普通螺栓连接高很多。还有在一些小型的手动压力工装里，这类T型拉杆作为手动施力的传力构件，横向的短柱刚好可以作为手握的施力部位，不需要额外加装手柄，简化了整个工装的零件数量，也降低了装配的复杂度。建模的时候要注意，整个杆体的表面粗糙度要求不需要太高，除了和安装孔配合的短柱圆柱面需要达到Ra1.6的粗糙度保证装配顺畅，主杆段的表面粗糙度达到Ra3.2即可，毕竟主杆段主要是承受拉力，没有相对滑动的配合面，过高的粗糙度要求只会增加不必要的加工成本。另外杆体的端部都做了小尺寸的倒角处理，去除加工产生的毛刺，避免安装的时候划伤操作人员，也能引导杆体顺利插入安装孔，不会因为端部的毛刺卡滞在孔口位置。

　　从受力角度分析，这款拉杆的额定拉力载荷可以达到4千磅，这个载荷值是按照杆体的最小横截面积计算的，因为整个杆体最细的位置就是圆钢的本体直径，没有车削缩径的部位，所以整体的抗拉强度能得到充分利用，选用普通的45号钢材质做调质处理的话，完全能满足这个载荷的使用要求，不需要选用价格更高的合金结构钢，能很好地平衡使用性能和材料成本。如果是用在有腐蚀环境的场景，比如户外的设备或者潮湿工况的设备，也可以换成304不锈钢材质，只需要调整对应的热处理工艺，保证杆体的强度满足载荷要求即可，整体的结构尺寸不需要做改动，适配性很强。
