4号铝制双折弯圆杆拉线操作手柄

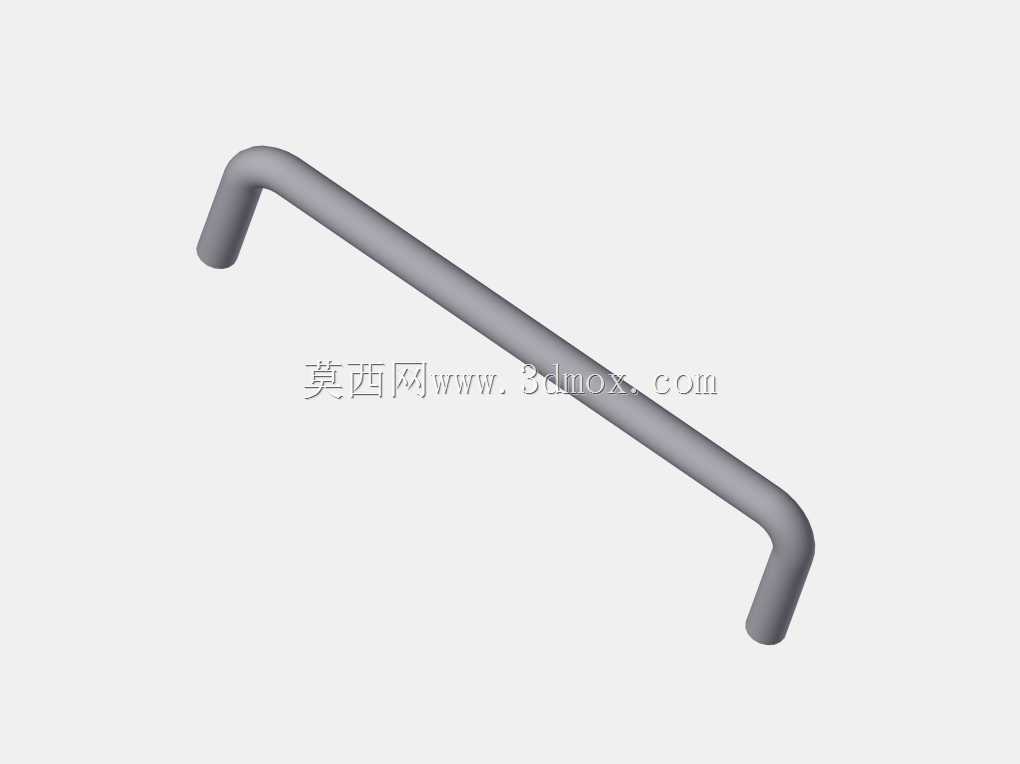

　　在各类低压配电柜体、小型工业设备操作面板、通讯机箱、试验台架的操作结构中，这类双折弯圆杆拉线手柄是十分常见的操作执行构件，区别于外露式的旋转把手、按压式按钮，这类构件主要通过两端的固定点位与内部拉线机构连接，操作人员握持杆身施加拉力时，即可带动内部锁止机构、离合结构或者开关触发行程，完成柜门解锁、档位切换、机构脱开等动作，不会在面板外侧突出过多结构，避免车间内物料转运、人员通行时发生误碰刮蹭。从结构设计逻辑来看，这款构件采用等直径圆铝杆做两次同向90度折弯成型，主体握持段保持平直，两端的短折边作为安装定位的插接端，整体没有额外的拼接焊缝、紧固件连接点位，一体冷弯成型的工艺能最大程度保证杆件的整体强度，

　　长期反复施加拉力时不会在连接位置出现应力断裂。设计过程中需要重点控制折弯处的内圆角半径，若圆角过小，冷弯过程中铝杆外侧受拉区域容易出现微裂纹，后续受交变拉力时裂纹会逐步扩展导致构件断裂；若圆角过大，则会导致两端安装折边的间距超出安装孔位的边界，装配时无法顺利插入对应的固定座。这类铝制拉线手柄的握持段长度需要匹配操作面板的预留安装空间，同时兼顾成年人手掌的握持宽度，过短的杆身会导致握持时受力集中，操作人员发力时容易打滑，过长的杆身则会在面板外侧形成不必要的外凸结构，增加积灰、磕碰的概率。两端的折边长度需要严格匹配内部拉线连接座的插接深度，插入后通过侧面的顶丝或者卡簧完成固定，保证拉力传递过程中不会出现松脱旷量，

　　折边的同轴度需要在折弯工装中做严格限位，若两端折边存在角度偏差，装配后杆身会出现歪斜，不仅影响外观一致性，长期受力不均还会导致单侧固定座出现磨损松旷。从实际应用场景来看，这类铝制拉线手柄常被用在车间小型设备的安全门联锁结构中，拉动杆身即可带动内部钢丝拉线解除安全门的锁止状态，相比塑料材质的拉手，铝制杆件的抗老化性能更好，在车间存在少量切削液飞溅、温湿度波动的环境下不会出现脆化开裂；相比钢制杆件，铝件的自重更轻，表面做阳极氧化处理后具备基础的防锈能力，握持时的触感也不会像钢材那样在低温环境下过于冰手，适合在室内工业设备、通讯机柜这类对防腐要求不算极端的场景下使用。建模过程中需要重点还原折弯处的材料形变特征，

　　冷弯成型的铝杆在折弯位置会存在极其微小的截面椭圆化形变，并非完美的圆弧过渡，两端的插接段需要保留足够的装配公差，避免与安装孔位出现过盈装配导致的安装困难，杆身的表面处理采用哑光拉丝工艺，既可以掩盖铝件表面的轻微加工划痕，也能增加握持时的摩擦力，操作人员手上沾有少量油污时也能稳定发力，不会出现打滑脱力的情况。安装边界上，这类手柄的两端固定孔位需要保持在同一水平线上，孔位的中心距与杆身两端折边的中心距公差控制在±0.2mm以内，装配后杆身与面板表面保持平行，预留3-5mm的间隙避免拉动过程中杆身摩擦面板表面造成漆面磨损，拉动行程需要匹配内部拉线的自由行程，保证手柄拉动到极限位置时内部机构刚好触发行程，不会出现拉线过松导致的动作滞后，也不会因为拉线过紧导致机构长期处于受力状态。
