L型带销轴搁架支撑固定结构件

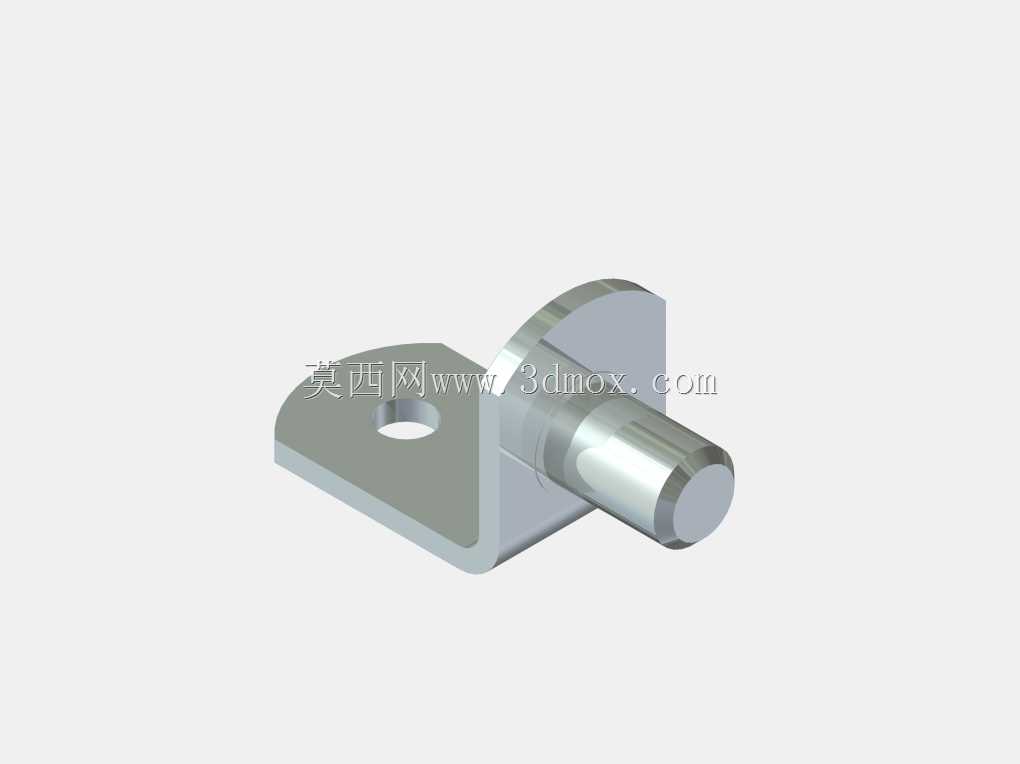

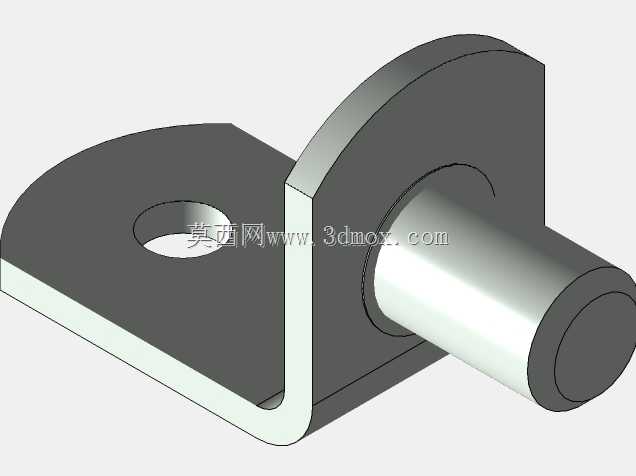

　　该支撑结构件多用于轻型物料搁架、工位器具置物层板、小型设备旁侧置物托架的连接固定场景，在车间工位旁工具搁放架、仓储轻型搁板式货架、设备周边辅助置物台的搭建中十分常见，主要承担搁板与竖向支撑立柱之间的载荷传递、位置固定作用，避免搁板受载后出现滑移、倾覆问题。从结构设计来看，零件采用一体化折弯成型的L型基体，竖直段为安装贴合面，开设单处圆形安装过孔，可通过螺栓、自攻螺钉等紧固件与竖向支撑型材、墙面或设备侧壁完成贴合固定，安装面做平面度处理，保证固定后无翘曲间隙，避免长期受载后连接松动。水平段为搁板承托面，与竖直段折弯处做圆弧过渡处理，消除直角应力集中隐患，提升折弯位置的结构强度，避免搁板加载后折弯处出现开裂变形。

　　水平段向外延伸出一体成型的圆柱销轴，销轴与基体结合位置做圆角过渡，降低应力集中系数，销轴外径与常规搁板预制安装孔尺寸匹配，安装时销轴直接穿入搁板对应定位孔内，既可以承担搁板的竖向载荷，又能限制搁板的水平方向滑移，无需额外加装定位销即可完成搁板的快速定位，减少现场安装的紧固件用量与装配工序。设计过程中，销轴长度根据常规搁板的厚度范围设定，保证穿入搁板后有足够的配合长度，不会因搁板受载晃动导致销轴脱出，销轴端面做倒角处理，方便装配时快速导入搁板孔位，提升装配效率。基体板材厚度根据轻型搁架的常规载荷等级选取，兼顾结构强度与材料成本，避免过度设计造成的材料浪费，零件整体采用金属材质成型，表面做防锈处理，可适应车间常规温湿度环境下的长期使用，

　　不易出现锈蚀变形问题。安装边界方面，竖直安装面的外形尺寸适配常见的20系、30系工业铝型材槽宽，也可适配木质、钢制竖向支撑的安装面，安装孔中心距折弯边的距离预留足够的紧固件操作空间，使用常规螺丝刀、棘轮扳手即可完成锁紧操作，无需特殊安装工具。水平承托面的宽度匹配常规搁板的支撑搭接量，保证搁板搭接后有足够的接触面积，不会出现局部压溃问题，销轴的中心高度与水平承托面保持合理间距，穿入搁板后不会出现搁板倾斜、翘边的情况。在实际使用中，该类支撑件通常成对布置在搁板的两侧支撑位置，根据搁板的长度与额定载荷，可适当增加支撑件的布置数量，保证搁板受载后挠度在允许范围内，不会出现明显下弯。相较于分体式的托架与定位销结构，该一体化结构减少了零件数量，

　　降低了仓储管理成本与装配复杂度，同时避免了分体装配带来的累积误差，提升了搁架整体的装配精度与结构稳定性。建模过程中，对折弯位置的圆角半径、销轴与基体的结合强度做了细节处理，还原了实际冲压、机加工成型的工艺特征，没有出现违背加工工艺的不合理结构，可直接用于工程出图、3D装配模拟以及搁架整体的结构校核，帮助设计人员快速完成搁架类产品的方案搭建与结构验证，减少重复建模的工作量。
